Mini360 DC-DC Feszültségcsökkentő modul (4.75V–23V → 1V–17V), 1.8A
- Mini360 DC-DC feszültségcsökkentő
- Bemeneti feszültség: DC 4,75–23 V
- Kimeneti feszültség: DC 1,0–17 V
- Kimenő áram: Folyamatosan 1,8 A
Mini360 DC-DC Feszültségcsökkentő modul (4.75V–23V → 1V–17V), 1.8A

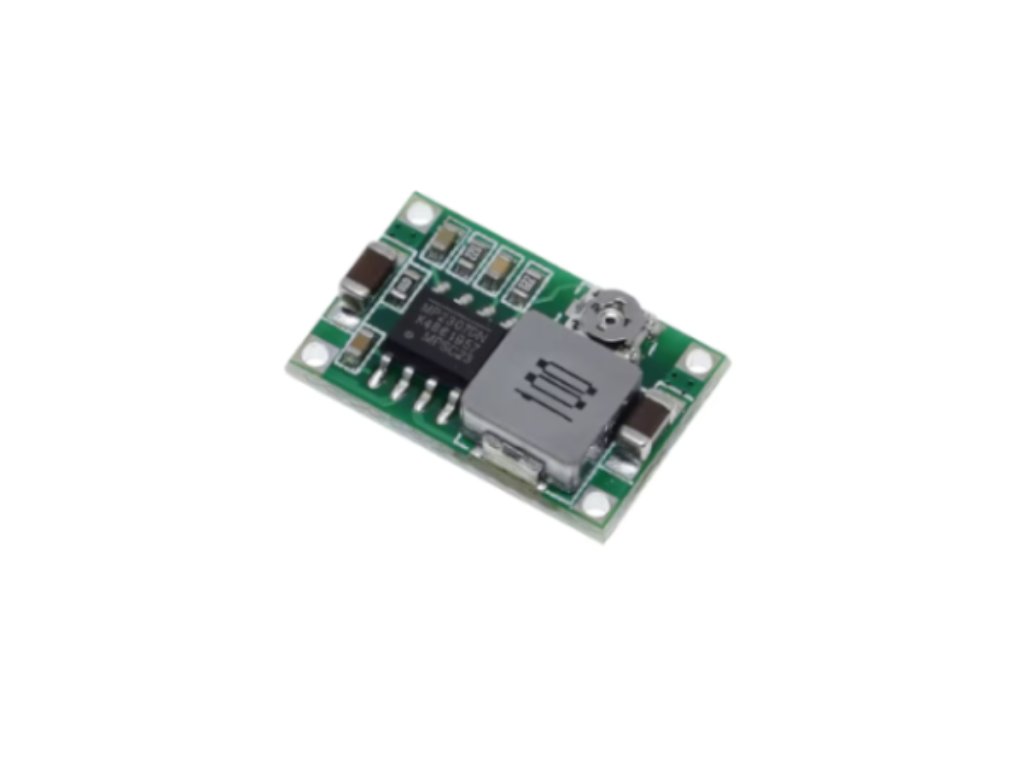

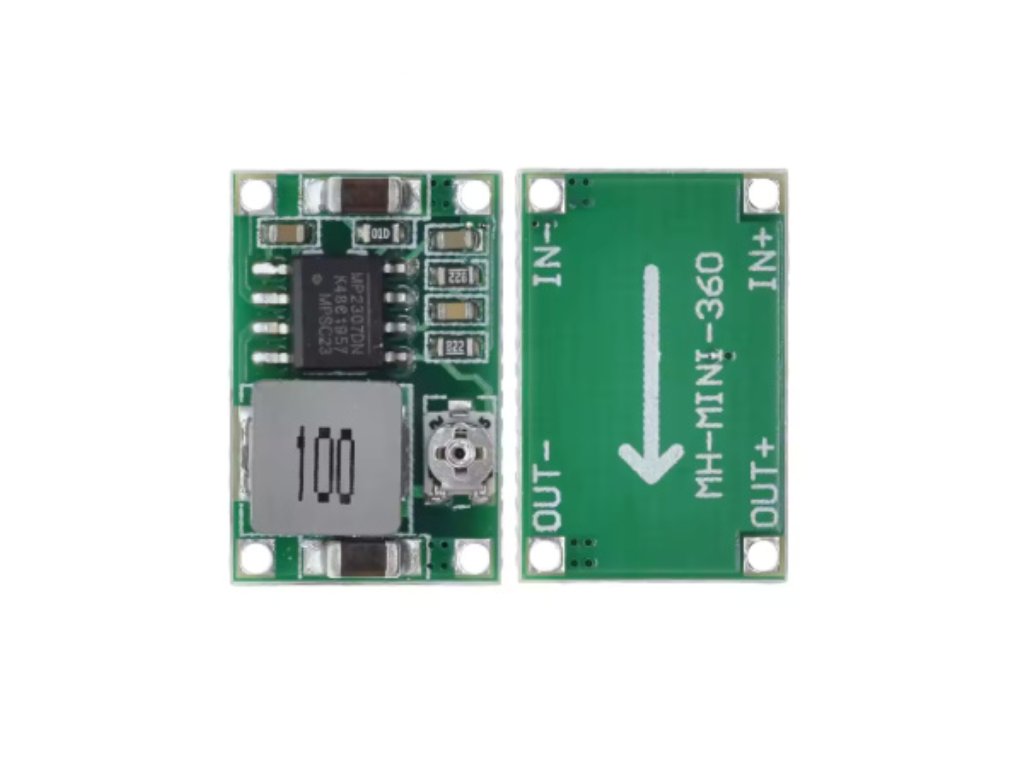

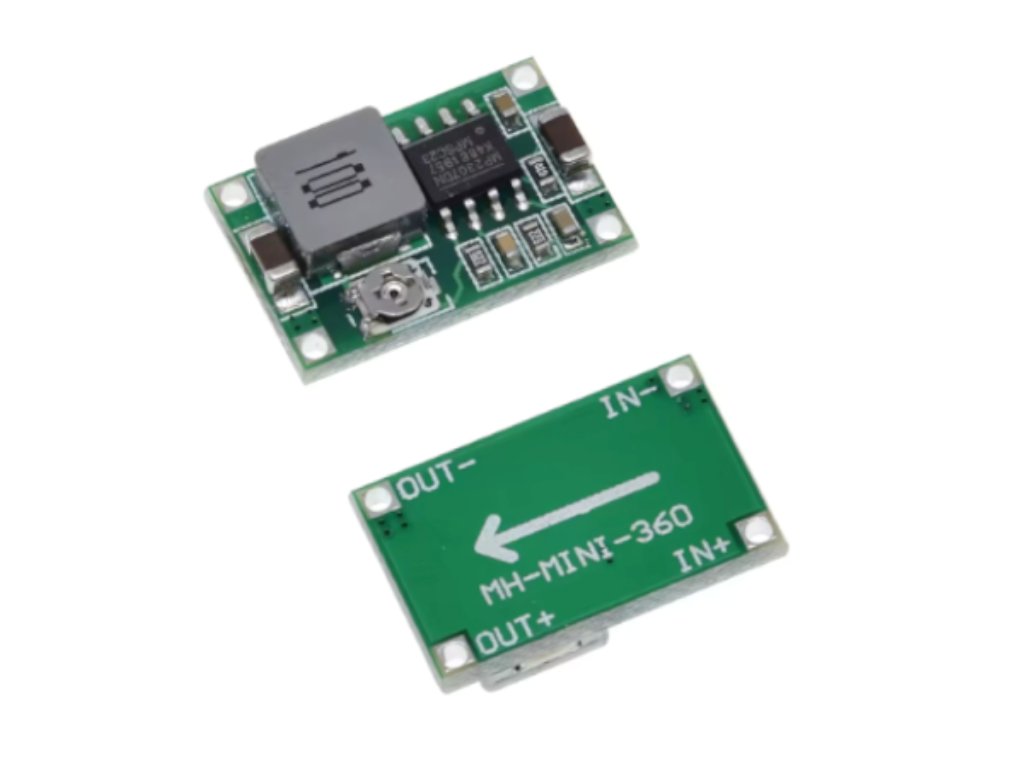

A Mini360 egy extra kis méretű (22×17×4 mm) szinkron egyenirányítású DC-DC step-down (buck) tápegység modul 4,75–23V bemeneti feszültségből 1–17V állítható kimenetet és 1,8A folyamatos áramerősséget biztosít, akár 96%-os hatásfokkal. DIY, IoT és beágyazott rendszerekhez ideális.
💡 Miért érdemes ezt a modult választani?
- 📏 Extra kompakt kialakítás Kb. 22×17×4 mm-es méretével bárhol beépíthető, ahol kevés a hely.
- ⚡ Nagy hatásfok Akár 96%-os átalakítási hatásfokkal, kevés hőképződéssel dolgozik.
- 🎚️ Állítható kimenet A kimeneti feszültség 1,0–17 V között folyamatosan állítható, mindig a bemenetnél kisebb értékre.
- ⚙️ Szinkron egyenirányítás Modern, integrált szinkron vezérlő IC-vel és formázott tekercseléssel, gyors reakcióval és precíz szabályozással.
📊 Műszaki adatok
| Típus | Nem izolált step-down (Buck), szinkron egyenirányítás |
|---|---|
| Bemeneti feszültség | DC 4,75–23 V |
| Kimeneti feszültség | DC 1,0–17 V, folyamatosan állítható, mindig kisebb, mint a bemenet |
| Kimenő áram | Folyamatosan 1,8 A, csúcson max. 3 A rövid ideig |
| Átalakítási hatásfok | Akár 96% |
| Kapcsolási frekvencia | 340 kHz |
| Kimeneti hullámosság | 30 mV (terhelés nélkül), stabil |
| Terhelésszabályozás | ±0,5% |
| Feszültségszabályozás | ±2,5% |
| Működési hőmérséklettartomány | -40°C – +85°C (ipari kivitel) |
| Méretek | kb. 22×17×4 mm |
| Rövidzár-védelem | Nincs |
| Bemeneti polaritásvédelem | Nincs |
🔍 A legfontosabb paraméterek
- 4,75–23 VBemeneti feszültség
- 1,0–17 VKimeneti feszültség
- 1,8 AFolyamatos kimenő áram
- 22×17×4 mmMéretek
💡 Mire használható?
- DIY és fejlesztői projektek Fejlesztői panelekhez és mini tápmodulként mikrokontrolleres rendszerekhez.
- IoT rendszerek IoT eszközök stabil, kis helyen történő DC tápellátásához.
- Szenzor táp és LED világítás Szenzorok, LED világítás és relé meghajtás tápellátásához.
- Fejlesztőkártyák és beágyazott alkalmazások Fejlesztőkártyák és beágyazott rendszerek biztonságos feszültségátalakításához.
🛡️ Előnyök és funkciók
- Minimalista, ultra kicsi kialakítás: Rendkívül kis méretének köszönhetően szinte bárhol beépíthető.
- Magas hatásfok, kevés hőképződés: Akár 96%-os hatásfokkal dolgozik, így kevés hőt termel.
- Teljesen állítható kimenet: Rugalmasan alkalmazható különböző feszültségigényű áramkörökhöz.
- Gyors reakció, precíz szabályozás: Modern, integrált szinkron vezérlő IC-vel és formázott tekercseléssel.
⚠️ Mire kell figyelni a használat során?
- Csak step-down (Buck) üzemmód: A kimeneti feszültség mindig kisebb, mint a bemeneti feszültség.
- Nincs rövidzár- és polaritásvédelem: Rövidzár vagy fordított polaritás esetén a modul károsodhat.
- Csúcsáram csak rövid ideig: Tartósan legfeljebb 1,8 A-rel terhelhető, a 3 A csúcsáram csak rövid ideig megengedett.
- Hűtés nagyobb terhelésnél: A kompakt kialakítás miatt nagyobb terhelés esetén jó szellőzést érdemes biztosítani.
❓ Gyakori kérdések (GYIK)
- Mekkora a Mini360 modul maximális folyamatos kimeneti árama?A modul folyamatosan 1,8A kimeneti áramot tud leadni, rövid ideig legfeljebb 3A csúcsáram megengedett.
- Van-e rövidzárlat- vagy polaritásvédelem a Mini360 modulon?A Mini360 nem rendelkezik rövidzárlat- és bemeneti polaritásvédelemmel, ezért bekötéskor fokozottan ügyelni kell a helyes csatlakozásra.
- Hogyan lehet beállítani a kimeneti feszültséget ezen a mini step-down modulon?A kimeneti feszültség a panelen lévő trimmer potenciométerrel állítható, mindig kisebb értéket adva ki, mint a bemeneti feszültség.
