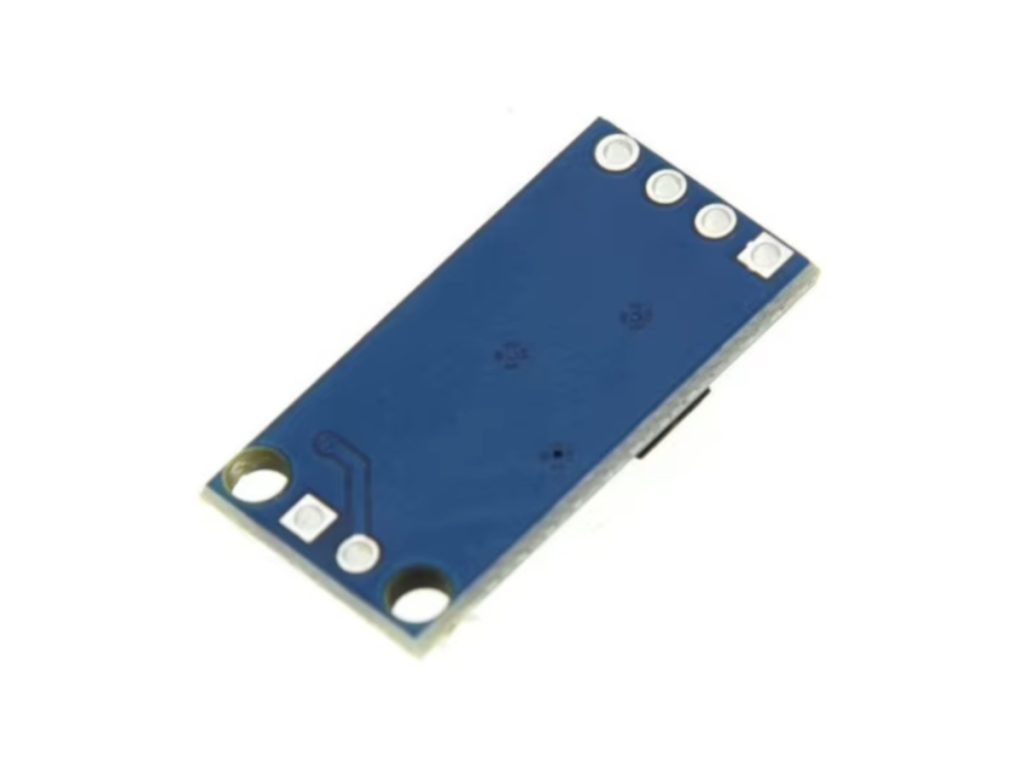

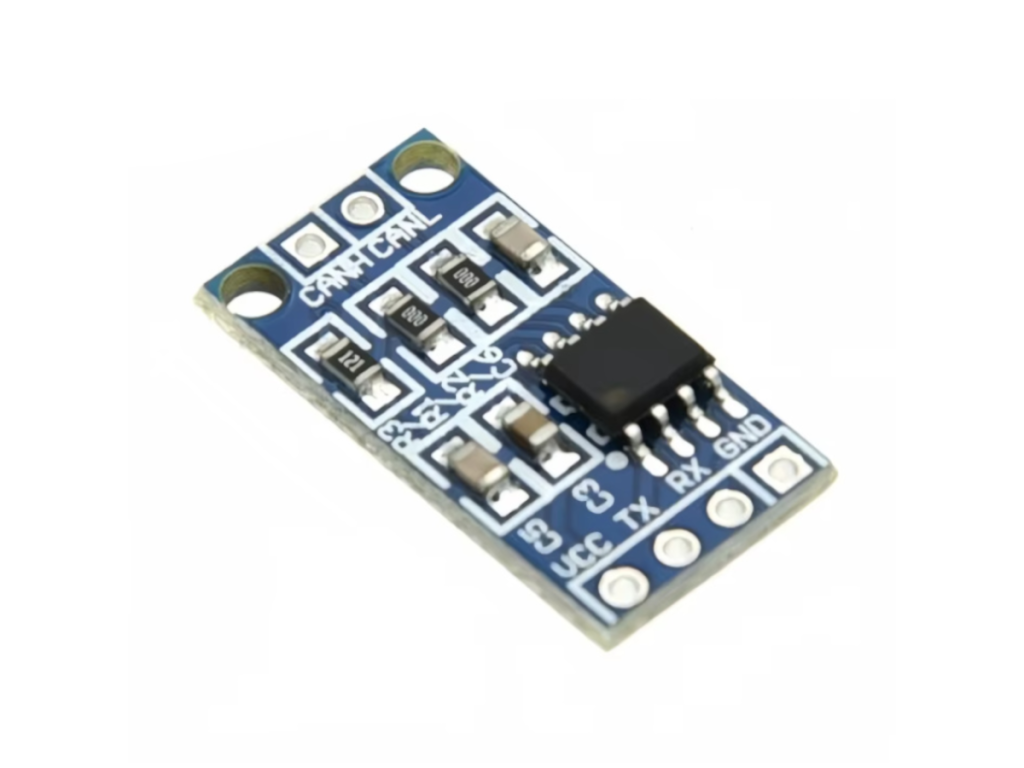

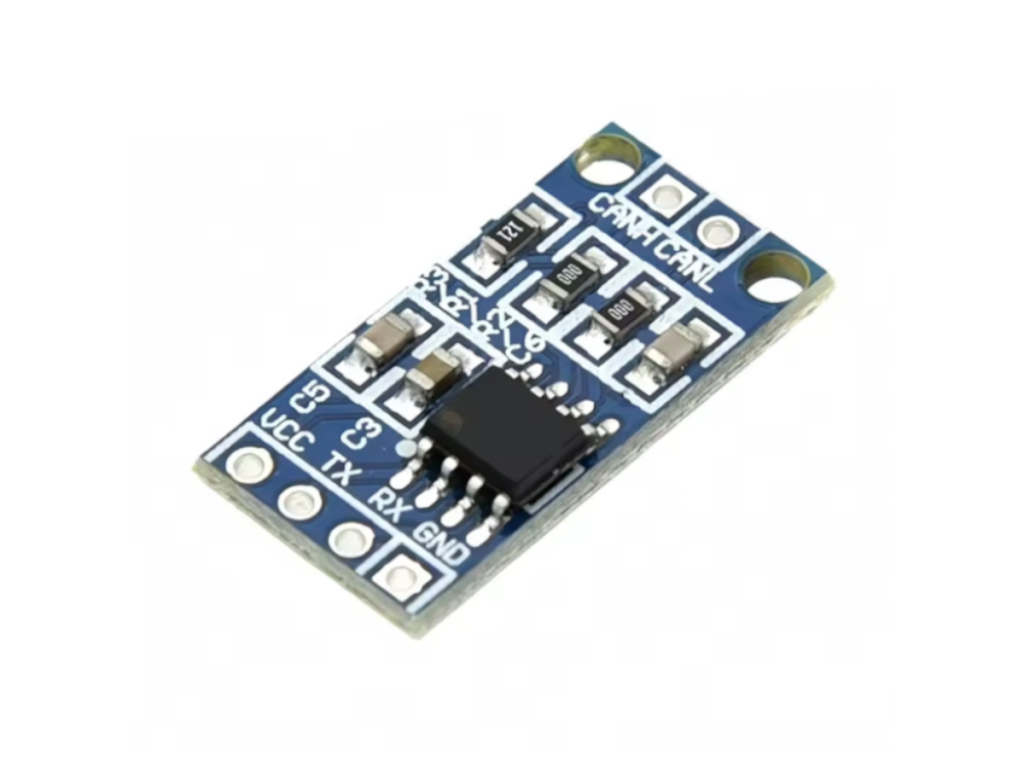

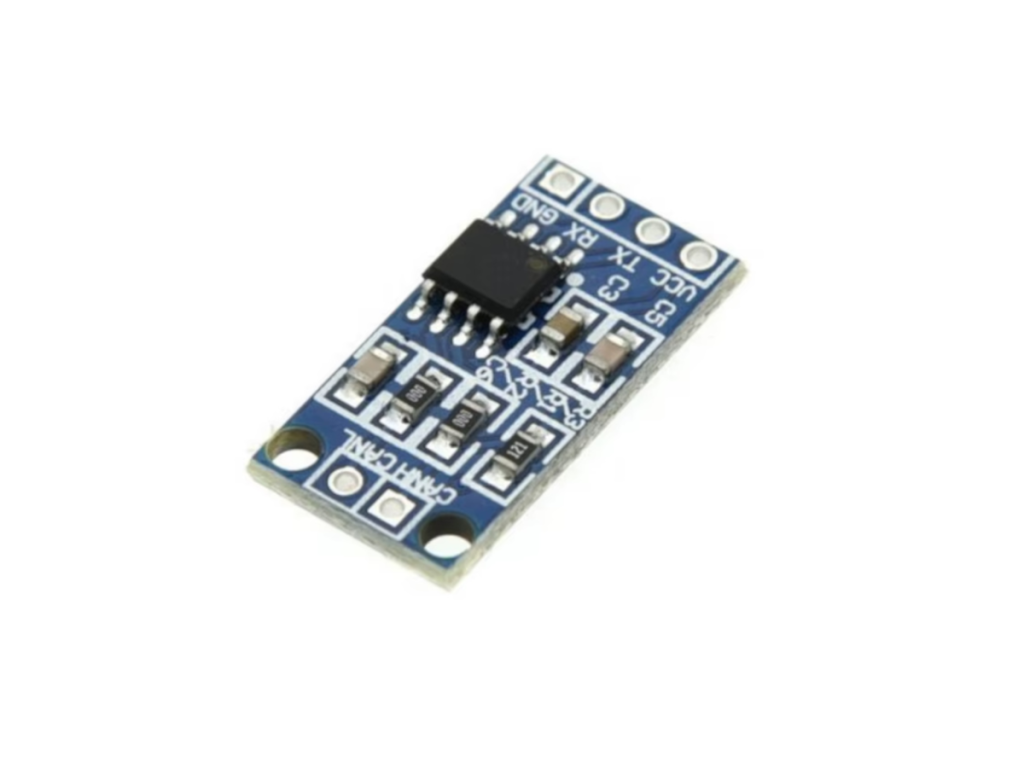

TJA1050 CAN busz transceiver modul 5V - 1Mbps CAN 2.0B

TJA1050 CAN busz transceiver modul 5V – 1Mbps CAN 2.0B

💡 Miért érdemes ezt a TJA1050 CAN busz transceiver modult választani?

• 🔌 TJA1050 transceiver chip Megbízható CAN busz fizikai réteg illesztést biztosít mikrokontrolleres rendszerekhez.
• ⚡ 1Mbps CAN kommunikáció Nagy sebességű adatátvitelre alkalmas CAN 2.0B alapú projektekben.
• 🧩 5V-os működés Könnyen illeszthető Arduino, Arduino Mega és egyéb 5V-os fejlesztőpanelekhez.
• 🚗 Járműkommunikációhoz is használható Ideális autóelektronikai, diagnosztikai, robotikai és ipari CAN buszos fejlesztésekhez.

📊 Műszaki adatok

🔍 Fő jellemzők

• TJA1050CAN transceiver
• 5VTápfeszültség
• 1MbpsMax. sebesség
• CAN 2.0BKompatibilitás

💡 Felhasználási területek

• 🚗
  Járműkommunikáció Autóipari CAN bus hálózatok, diagnosztikai rendszerek és vezérlőegységek közötti kommunikáció teszteléséhez.
• 🤖
  Robotikai projektek CAN alapú motorvezérlők, szenzorok és vezérlőmodulok összekapcsolásához.
• 🧠
  Mikrokontroller CAN illesztés Arduino CAN bus, Arduino Mega CAN, STM32 vagy ESP32 alapú kommunikációs projektekhez.
• 🏭
  Ipari vezérlés CAN buszos gépvezérlési, adatgyűjtési és vezérlőhálózati megoldásokhoz.

🛠️ Csatlakoztatási és működési tudnivalók

• CAN transceiver funkció: A TJA1050 modul a mikrokontroller CAN vezérlője és a fizikai CAN busz vonal közötti jelszint illesztését végzi.
• 5V CAN transceiver: A modul 5V tápellátással működik, ezért 5V-os fejlesztőpanelekhez különösen egyszerűen illeszthető.
• CAN vezérlő szükséges: A modul nem teljes önálló CAN kontroller, hanem transceiver. Használatához CAN vezérlővel rendelkező mikrokontroller vagy külön CAN kontroller modul szükséges.
• Stabil kommunikáció: A megfelelő lezáróellenállás és helyes kábelezés fontos a megbízható CAN busz kommunikációhoz.

⚠️ Használati tudnivalók

• Polaritás ellenőrzése: Bekötés előtt mindig ellenőrizd a VCC és GND csatlakozásokat, mert a hibás tápbekötés károsíthatja a modult.
• CANH és CANL vezetékek: A CAN busz megfelelő működéséhez a CANH és CANL vezetékeket helyesen kell bekötni.
• Lezáróellenállás: Hosszabb CAN busz hálózatoknál általában 120Ω lezáróellenállás szükséges a busz két végén.
• 3.3V rendszerek: 3.3V-os mikrokontroller használata esetén ellenőrizni kell a logikai szintek kompatibilitását.
• Fejlesztői modul: A termék elektronikai fejlesztésekhez készült, használata alapvető forrasztási és bekötési ismereteket igényel.

❓ FAQ – TJA1050 CAN busz transceiver modul

• 🔌 Mire használható a TJA1050 modul?
  A TJA1050 modul CAN busz transceiverként működik, vagyis a mikrokontroller CAN vezérlője és a fizikai CAN busz vonal közötti illesztést végzi.
• ⚡ Milyen tápfeszültséggel működik?
  A modul 5V tápfeszültséggel működik, ezért jól használható 5V-os Arduino és Arduino Mega CAN bus projektekhez.
• 📡 Mekkora adatátviteli sebességet támogat?
  A TJA1050 CAN bus modul akár 1Mbps adatátviteli sebességre is alkalmas CAN 2.0B kommunikáció esetén.
• 🚗 Használható autóelektronikai projektekhez?
  Igen, a modul alkalmas járműkommunikációs fejlesztésekhez, CAN bus teszteléshez és diagnosztikai rendszerek építéséhez.
• 🧠 Önálló CAN vezérlőként működik?
  Nem. Ez egy CAN transceiver modul, ezért CAN vezérlővel rendelkező mikrokontrollerre vagy külön CAN kontroller modulra van szükség a használatához.
