ESP8266 D1 Mini WiFi fejlesztőpanel NodeMCU – CH340C Type-C
- Fő chip: ESP8266 (ESP-12F)
- CPU: 32-bit RISC, 80–160 MHz
- WiFi: 802.11 b/g/n
- Flash memória: 4 MB
ESP8266 D1 Mini WiFi fejlesztőpanel NodeMCU – CH340C Type-C

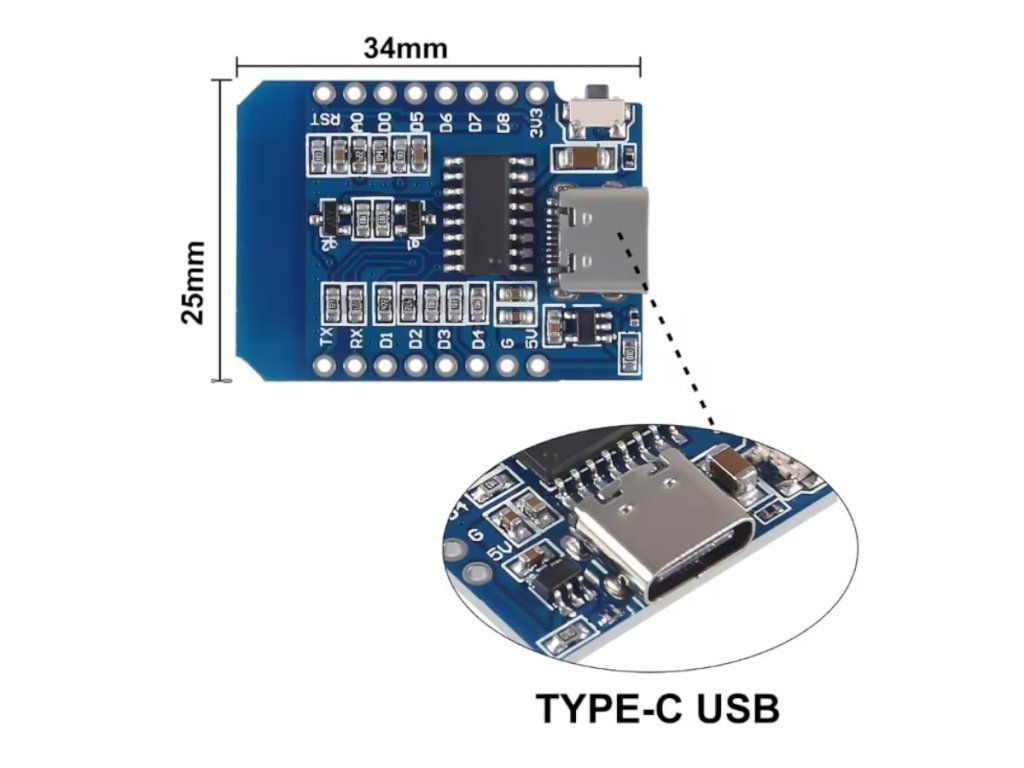

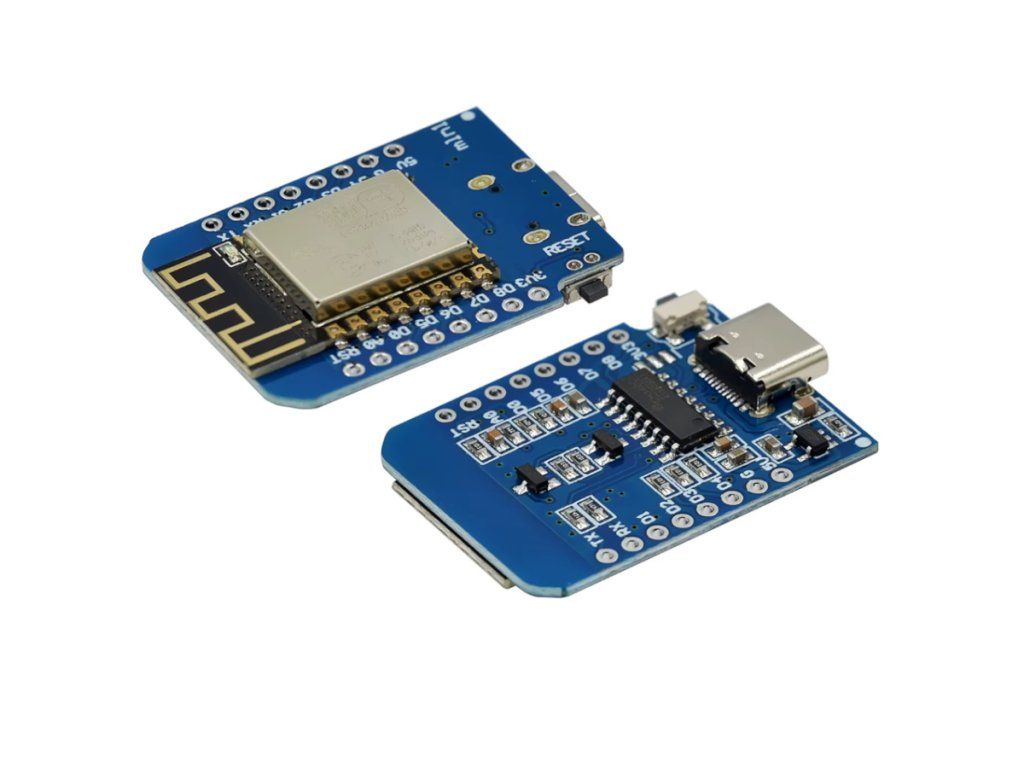

Az ESP8266 D1 Mini egy kompakt, 34,2×25,6 mm-es WiFi fejlesztőpanel ESP-12F chippel, 4MB Flash-sel, Type-C USB csatlakozóval és CH340C USB-UART átalakítóval. 32-bit RISC CPU-val, 80–160 MHz-es órajellel és 11 digitális I/O pinnel, Arduino IDE-vel és MicroPythonnal programozható.
💡 Miért érdemes ezt a fejlesztőpanelt választani?
- 📶 Beépített WiFi 802.11 b/g/n támogatás, könnyű internetcsatlakozás.
- 🔌 Modern Type-C csatlakozó Egyszerű és kényelmes csatlakoztatás tápellátáshoz és programozáshoz.
- 🤏 Kompakt méret A 34,2×25,6 mm-es méret miatt szűkös helyeken is alkalmazható.
- 💾 4MB Flash memória Komplex projektekhez és OTA frissítéshez is elegendő.
📊 Műszaki adatok
| Fő chip | ESP8266 (ESP-12F) |
|---|---|
| CPU | 32-bit RISC, 80–160 MHz |
| WiFi | 802.11 b/g/n |
| Flash memória | 4 MB |
| USB port | Type-C |
| USB-UART chip | CH340C |
| Digitális IO | 11 db (PWM, I2C, interrupt) |
| Analóg bemenet | 1 db (A0, max 3.3V) |
| Működési feszültség | 3.3V |
| Táp (USB) | 5V |
| Méret | 34.2 × 25.6 mm |
🔍 A legfontosabb paraméterek
- WiFiKapcsolat
- 160 MHzCPU
- 4 MBFlash
- Type-CCsatlakozó
💡 Mire használható?
- Okos otthon WiFi kapcsolt eszközök vezérlése.
- Okos konnektor Távoli vezérlés telefonról.
- Szenzor projektek Hőmérséklet és páratartalom mérése.
- Energia monitorozás Power bank és fogyasztás mérése.
🛡️ Előnyök és funkciók
- Gyors internetkapcsolat: A 802.11 b/g/n WiFi szabvány megbízható kapcsolatot biztosít IoT és okosotthon projektekhez.
- Egyszerű programozás: A CH340C USB-UART chip és a Type-C csatlakozó gyors, kényelmes feltöltést tesz lehetővé Arduino IDE-ből.
- Bőséges tárhely: A 4MB Flash memória elegendő komplex programokhoz és OTA frissítésekhez.
- Sokoldalú I/O: 11 digitális IO láb (PWM, I2C, interrupt) és 1 analóg bemenet (A0) rugalmas illesztést tesz lehetővé.
- Kompakt kialakítás: A 34,2×25,6 mm-es méret szűkös helyeken is elfér.
⚠️ Mire kell figyelni a használat során?
- Nem kész termék: Programozást és elektronikai ismereteket igényel.
- 3.3V logika: A GPIO lábak nem 5V toleránsak, közvetlenül ne csatlakoztasd őket magasabb feszültséghez.
- Analóg bemenet korlátja: Az A0 láb maximum 3.3V-ot mér, magasabb feszültségnél feszültségosztó szükséges.
- Driver szükséges: Ha nem jelenik meg COM port, telepítsd a CH340 illesztőprogramot.
- Stabil tápellátás: A megbízható működéshez stabil táp szükséges.
🔌 Használatba vétel
- Csatlakoztatás: Kösd össze a panelt Type-C USB kábellel a számítógéppel a tápellátáshoz és programozáshoz.
- Driver telepítés: Ha nem jelenik meg COM port, telepítsd a CH340 illesztőprogramot.
- Fejlesztői környezet: Telepítsd az ESP8266 board package-et az Arduino IDE-ben a programozáshoz.
- Megbízható működés: Biztosíts stabil tápellátást a panel számára.
❓ Gyakori kérdések (GYIK)
- Miben különbözik az ESP8266 D1 Mini a többi ESP8266 alapú fejlesztőpaneltől?A D1 Mini Type-C USB csatlakozóval és kompakt, 34,2×25,6 mm-es mérettel rendelkezik, így szűkös helyeken is alkalmazható, miközben 4MB Flash memóriát kínál.
- Kompatibilis-e az ESP8266 D1 Mini az Arduino IDE-vel?Igen, az Arduino IDE-vel közvetlenül programozható az ESP8266 board package telepítése után.
- Milyen tápfeszültségen működik az ESP8266 D1 Mini GPIO-ja?A GPIO lábak 3.3V-os logikai szinten működnek, 5V közvetlenül nem adható rájuk – az USB porton 5V érkezik, de belső szabályozó konvertálja 3.3V-ra.
