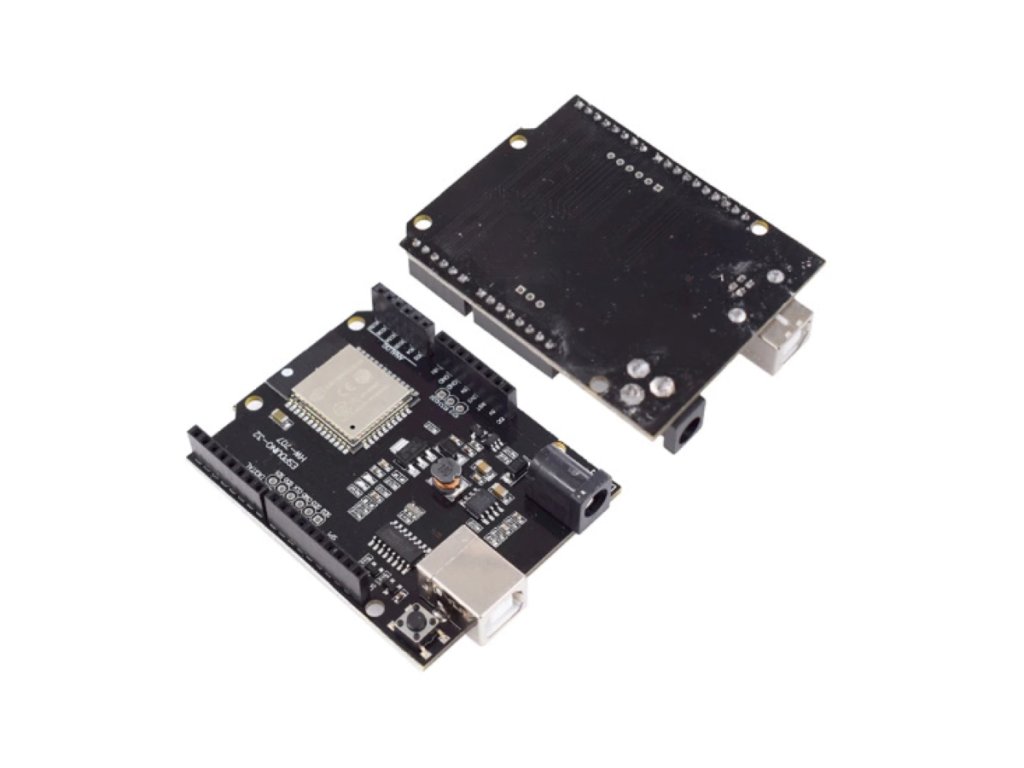

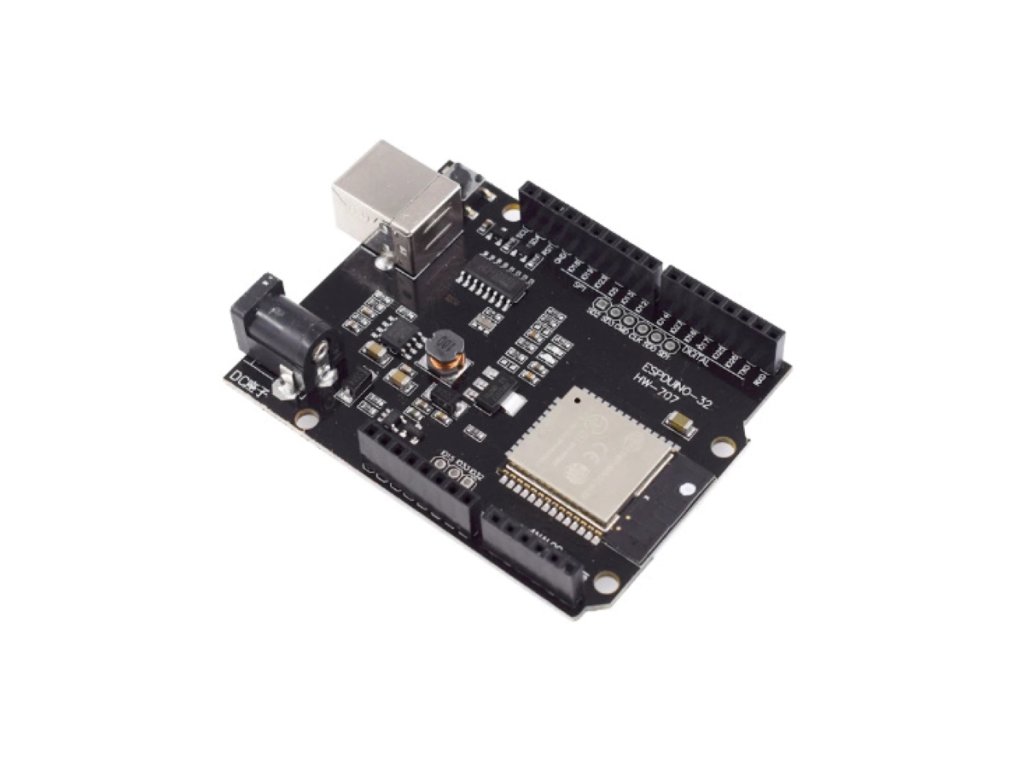

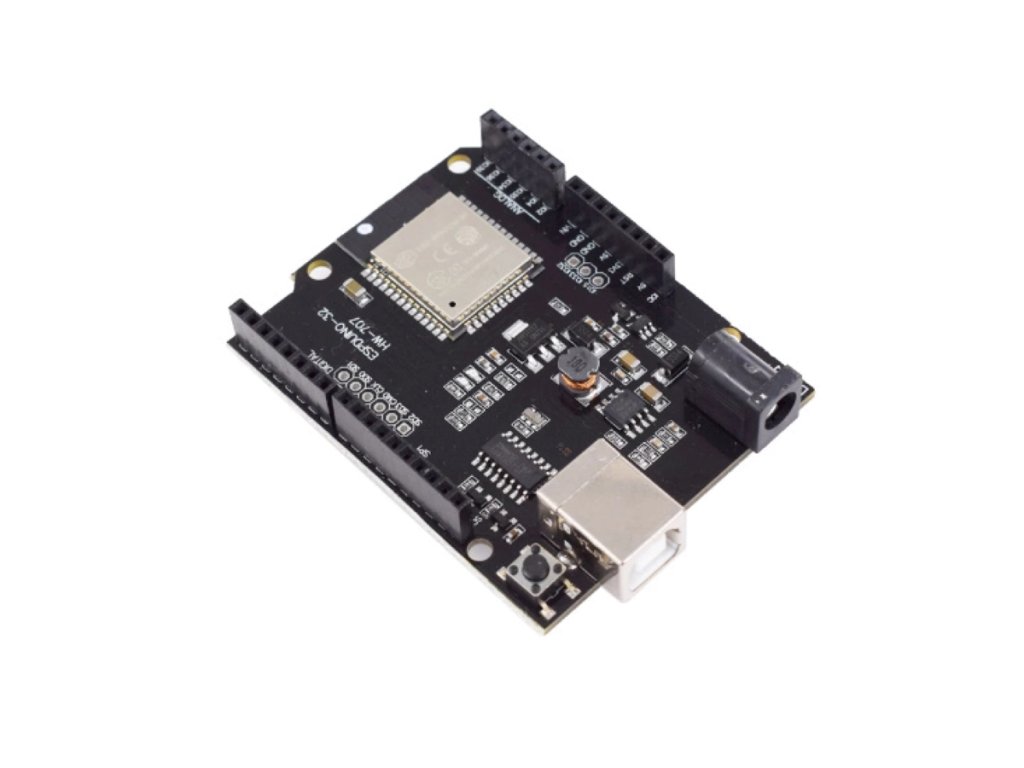

ESP32 HW-707 WiFi és Bluetooth fejlesztőmodul
- Típus: HW-707
- Tápegység feszültsége: DC 5-12V
- Wi-Fi protokoll: 802.11 b/g/n/d/e/i/k/r (802.11n, sebesség akár 150 Mbps)
ESP32 HW-707 WiFi és Bluetooth fejlesztőmodul – 5–12V DC, dual-core, 150 Mbps
Az ESP32 HW-707 egy kétmagos, nagy teljesítményű WiFi és Bluetooth 4.2 fejlesztőmodul, 5–12V DC tápfeszültséggel és 150 Mbps-os WiFi sebességgel. Arduino, ESP-IDF és MicroPython környezetekkel programozható, IoT és ipari projektekhez egyaránt alkalmas.
💡 Miért érdemes ezt a modult választani?
- 📡 WiFi és Bluetooth egyetlen chipben Egyetlen modulban kombinálja a WiFi és Bluetooth 4.2 kommunikációt, így okostelefonról, PC-ről vagy felhőből egyaránt elérhető.
- ⚡ Nagy sebességű adatátvitel Akár 150 Mbps-es WiFi sebesség és fejlett protokollkezelés áll rendelkezésre.
- 💻 Sokoldalú fejlesztői környezet Arduino, ESP-IDF, MicroPython és natív C/C++ nyelven egyaránt programozható.
- 🔋 Energiahatékony dual-core teljesítmény Kétmagos processzor és 520 kB SRAM, alvó és mélyalvó módokkal a hosszú üzemidőhöz.
📊 Műszaki adatok
| Típus | HW-707 (Espressif ESP32 mikrovezérlő alapon) |
|---|---|
| Tápegység feszültsége | DC 5–12V (beépített áramszabályzóval) |
| WiFi protokoll | 802.11 b/g/n/d/e/i/k/r (max. 150 Mbps, 2,4–2,5 GHz sáv) |
| WiFi kiegészítő funkciók | A-MPDU és A-MSDU aggregálás, 0,4 μs védelmi intervallum |
| Megfelelőség | FCC, CE, TELEC, KCC szabványok |
| Bluetooth protokoll | Bluetooth v4.2 BR/EDR és BLE (dual mode, Classic + Low Energy) |
| Bluetooth audio | CVSD és SBC audio kodek támogatás |
| Fő mikrovezérlő | Xtensa LX6, kétmagos, 160–240 MHz, 520 KB SRAM |
| Perifériák | UART, SPI, I2C, GPIO, PWM, ADC, DAC, SD kártya, LCD, Hall szenzor, érintésérzékelő |
| Átlagos áramfelvétel | Kb. 80 mA |
| Minimális áramfelvétel | Mély alvásban kevesebb mint 5 μA |
| Méret | Kompakt fejlesztőmodul, jellemzően kb. 25–35 mm oldalhossz |
🔍 A legfontosabb paraméterek
- 5–12V DCTápfeszültség
- 150 MbpsMax. WiFi sebesség
- Bluetooth 4.2BR/EDR + BLE
- 520 KBSRAM
💡 Mire használható?
- Okosotthon és távvezérlés Vezeték nélküli szenzorok, relék és távvezérelt eszközök kapcsolásához okosotthon rendszerekben.
- IoT fejlesztés Géprendszerek monitorozásához, adatgyűjtéshez és okosvezérlő alkalmazások fejlesztéséhez.
- LED vezérlés és okosmérés Wifi vagy Bluetooth alapú LED vezérléshez, okosmérőkhöz és időjárás-állomásokhoz.
- Robotika és ipari monitoring Robotikai projektekhez, ipari megfigyelő rendszerekhez és hálózati adatátvitelhez.
🛡️ Előnyök és funkciók
- WiFi és Bluetooth egyetlen chipben: okostelefonról, PC-ről vagy felhő/szerver oldalról egyaránt egyszerűen elérhető.
- Nagy sebességű adatátvitel: akár 150 Mbps-es WiFi kapcsolat, fejlett protokollkezeléssel.
- Energiahatékony működés: alvó és mélyalvó módok támogatják a hosszú üzemidejű projekteket.
- Egyszerű fejlesztés: Arduino, ESP-IDF, MicroPython és C++ környezet is támogatott.
- Dual-core teljesítmény: kétmagos processzor és 520 kB SRAM a párhuzamos adatfeldolgozáshoz.
- Rugalmas tápellátás: szabványos 5–12V DC táp, könnyen integrálható elektronikai és IoT rendszerekbe.
- Bővített Bluetooth funkciók: 4.2 BR/EDR és BLE, beacon, Classic mód, valamint CVSD és SBC hangátvitel.
- Széles kompatibilitás: okostelefonokkal, böngészőkkel, MQTT és HTTP szerverekkel egyaránt együttműködik.
⚠️ Mire kell figyelni a használat során?
- Tápfeszültség betartása: a modult csak 5–12V DC feszültségen szabad üzemeltetni, a túl magas feszültség károsíthatja.
- Programozási módok: mikro-USB porton, UART interfészen vagy külön fejlesztőkártyával programozható.
- Antenna használata: az integrált vagy forrasztható WiFi antenna mellett nagy rádiózajú vagy kültéri környezetben külső antenna használata javasolt.
- Bluetooth üzemmódok: a Classic és BLE mód egyidejűleg programozható, de a rádió közös, ezért az ütközéskezelést szoftveresen kell megoldani.
- Audio funkciók: a CVSD és SBC kodekek használatához speciális firmware, illetve szoftver szükséges.
- Perifériák bővítése: külső szenzorok, relék vagy SD kártya csatlakoztatásakor figyelni kell a GPIO, UART és tápcsatlakozások helyes bekötésére.
- Üzemi hőmérséklet: a modul tipikusan -40°C és +85°C közötti tartományban működik megbízhatóan.
- Egyidejű WiFi és Bluetooth használat: párhuzamos működésnél figyelni kell a sávszélesség megosztására.
🔌 Használatba vétel
- Programozás: a modul mikro-USB porton, UART interfészen vagy külön fejlesztőkártya segítségével programozható.
- Tápellátás: szabványos 5–12V DC forrásból kell biztosítani, a modul beépített áramszabályzóval rendelkezik.
- Antennaválasztás: nagy rádiózajú vagy kültéri felhasználás esetén érdemes külső antennát csatlakoztatni az integrált vagy forrasztható WiFi antenna helyett.
❓ Gyakori kérdések (GYIK)
- Milyen Bluetooth szabványt támogat az ESP32 HW-707?A modul Bluetooth 4.2 BR/EDR és BLE (Classic + Low Energy) duál üzemmódot támogat, CVSD és SBC audio kodek lehetőséggel.
- Milyen tápfeszültségen működik a HW-707 modul?DC 5–12V tápfeszültségen működik, beépített áramszabályzóval, így rugalmasan integrálható különböző rendszerekbe.
- Programozható-e Arduino IDE-vel az ESP32 HW-707?Igen, Arduino IDE, ESP-IDF, MicroPython és natív C/C++ fejlesztői környezetekkel is programozható.
