SN65HVD230 CAN busz transceiver modul 3.3V - 1Mbps 2.0B

SN65HVD230 CAN busz transceiver modul 3.3V – 1Mbps CAN 2.0B

💡 Miért érdemes ezt az SN65HVD230 CAN modult választani?

• 🔌 3.3V-os CAN illesztés Kifejezetten 3.3V logikai szintű rendszerekhez, például ESP32 és STM32 mikrokontrollerekhez használható.
• 🚗 CANH és CANL buszkommunikáció Differenciális CAN buszvonalak illesztésére alkalmas járműkommunikációs, diagnosztikai és ipari projektekben.
• ⚡ Akár 1Mbps sebesség Nagy sebességű CAN 2.0B kommunikációhoz használható fejlesztői, tesztelési és beágyazott elektronikai környezetben.

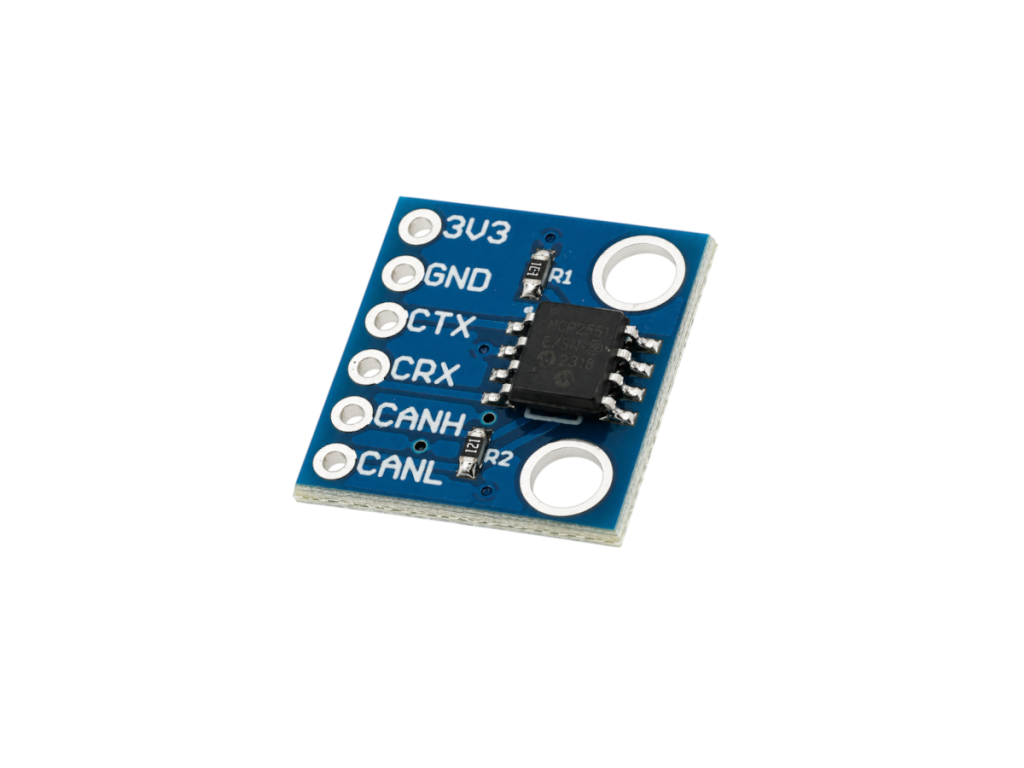

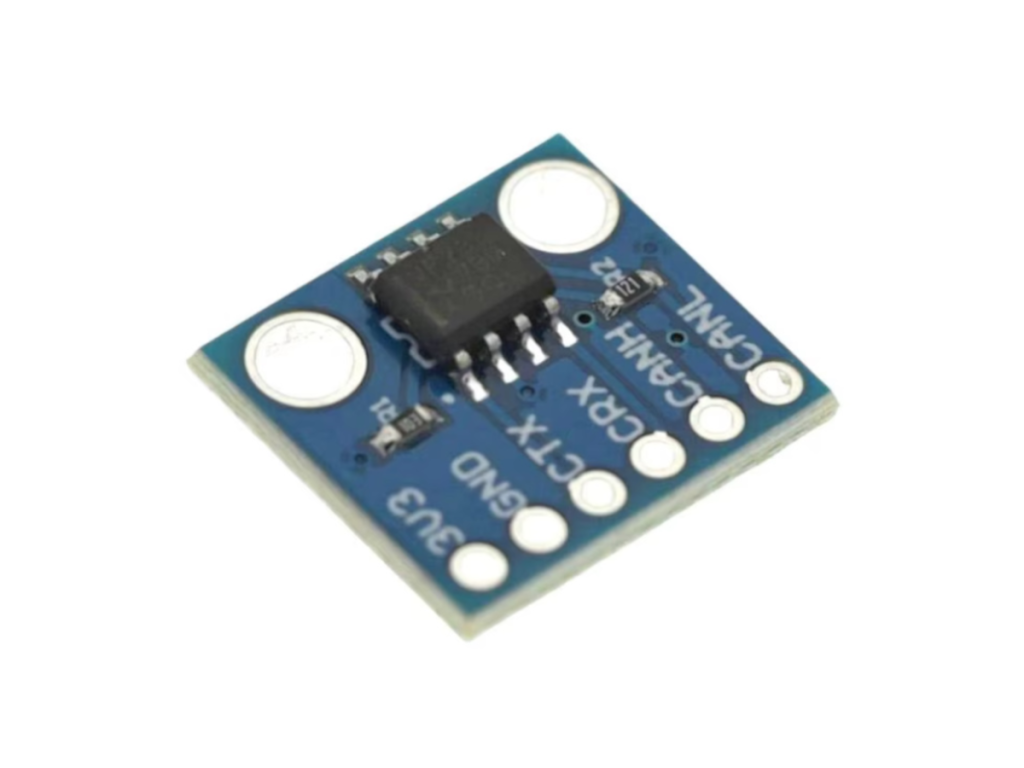

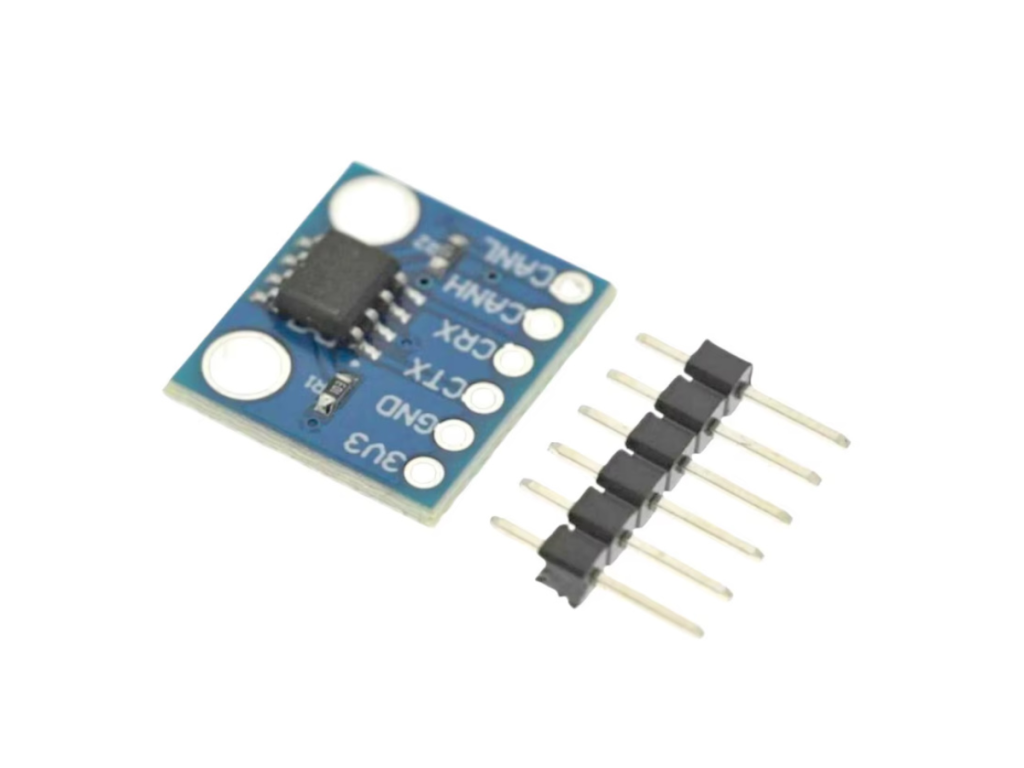

• 🧩 Egyszerű bekötés A fontos csatlakozási pontok ki vannak vezetve: CTX, CRX, 3V3, GND, CANH és CANL.

📊 Milyen műszaki adatokkal rendelkezik?

🔍 Mik a főbb jellemzői?

• SN65HVD230Transceiver IC
• 3.3VTápfeszültség
• 1MbpsMax. sebesség
• CAN 2.0BKompatibilitás

💡 Mire használható?

• 🚗
  Járműkommunikáció CAN buszos autóelektronikai rendszerek, tesztpanelek, vezérlőegységek és diagnosztikai fejlesztések kialakításához.
• 📟
  ESP32 CAN bus projektek ESP32 alapú CAN kommunikációs megoldásokhoz, adatgyűjtőkhöz, kijelzőkhöz és vezérlőegységekhez.
• ⚙️
  STM32 CAN modul fejlesztések STM32 mikrokontrollerek beépített CAN perifériájának buszoldali illesztésére.
• 🏭
  Ipari és robotikai rendszerek Stabil differenciális kommunikációhoz vezérlőpanelek, szenzorok, motorvezérlők és aktuátorok között.

🧠 Mivel kompatibilis és hogyan működik?

• ESP32 kompatibilitás: A 3.3V-os tápellátás miatt az SN65HVD230 modul jól illeszkedik ESP32 alapú CAN bus projektekhez, megfelelő CAN periféria és szoftveres beállítás mellett.
• STM32 CAN illesztés: STM32 mikrokontrollerek beépített CAN vezérlője mellé fizikai réteg transceiverként használható.
• Nem MCP2515 modul: Ez a termék nem SPI-s CAN vezérlő modul. Az SN65HVD230 csak CAN transceiver, ezért a CAN vezérlési funkciót a mikrokontrollernek vagy egy külön CAN kontrollernek kell biztosítania.
• CAN TX/RX illesztés: A modul a mikrokontroller CAN TX és CAN RX jeleit alakítja át a CAN buszon használt differenciális CANH és CANL jelekké.

🛡️ Mik a védelemi és kommunikációs előnyei?

• ISO11898 kompatibilis kialakítás: A transceiver a CAN busz kommunikációhoz használt ISO11898 szabvánnyal kompatibilis működésre készült.
• Magas zavarvédettség: A differenciális CANH és CANL vezetékpár segít stabil adatátvitelt fenntartani zajosabb ipari vagy járműipari környezetben is.
• Alacsony fogyasztású működés: A 3.3V-os kialakítás miatt modern, alacsony feszültségű beágyazott rendszerekhez is jól használható.
• Slope control funkció: A jelmeredekség-szabályozás segíthet az elektromágneses zavarok csökkentésében megfelelő kapcsolási kialakítás esetén.
• Védelmi funkciók: Az SN65HVD230 transceiver hővédelmi és buszvédelmi funkciókkal rendelkezik a megbízhatóbb működés érdekében.

⚠️ Mire kell figyelni használatkor?

• 3.3V tápellátás: A modul 3.3V-os működésre készült. Ne használd közvetlenül 5V tápfeszültséggel, ha a modul specifikációja ezt nem támogatja.
• CAN vezérlő szükséges: Ez a modul transceiver, nem önálló CAN vezérlő. Olyan mikrokontrollerrel használd, amely rendelkezik CAN perifériával, vagy egészítsd ki külső CAN kontrollerrel.
• Helyes bekötés: A CTX és CRX lábakat a mikrokontroller CAN TX és CAN RX vonalaihoz kell csatlakoztatni, a CANH és CANL pedig a CAN busz vezetékpárra kerül.
• Lezáró ellenállás: CAN busz hálózatnál a megfelelő 120Ω lezárásról gondoskodni kell a busz két végén a stabil kommunikáció érdekében.
• Polaritás ellenőrzése: Bekapcsolás előtt mindig ellenőrizd a 3V3 és GND bekötést, mert a hibás tápellátás károsíthatja a modult.

❓ FAQ – SN65HVD230 CAN busz transceiver modul

• 🔌 Milyen feszültséggel működik az SN65HVD230 modul?
  Az SN65HVD230 CAN busz transceiver modul 3.3V tápfeszültséggel működik, ezért ESP32, STM32 és más 3.3V logikai szintű mikrokontrolleres rendszerekhez jó választás.
• ⚡ Mekkora adatátviteli sebességet támogat?
  A modul akár 1Mbps adatátviteli sebességre is alkalmas, így nagy sebességű CAN 2.0B kommunikációhoz használható.
• 🚗 Használható autóelektronikai CAN buszhoz?
  Igen, használható járműkommunikációs fejlesztésekhez, CAN busz teszteléshez és diagnosztikai projektekhez, megfelelő bekötés és lezárás mellett.
• 🧠 Tartalmaz CAN vezérlőt?
  Nem. Ez a modul CAN transceiverként működik, ezért CAN perifériával rendelkező mikrokontroller vagy külön CAN vezérlő szükséges hozzá.
• 📟 ESP32 vagy STM32 panelhez használható?
  Igen, az SN65HVD230 modul jó választás ESP32 CAN bus és STM32 CAN modul projektekhez, mivel 3.3V-os rendszerekhez illeszkedik.
• 🔁 Miben különbözik az MCP2515 CAN modultól?
  Az MCP2515 modul CAN vezérlőt is tartalmaz és általában SPI interfészen kommunikál. Az SN65HVD230 modul csak CAN transceiver, ezért a CAN vezérlési funkciót a mikrokontrollernek vagy egy külön vezérlőnek kell biztosítania.
• 🔧 Kell hozzá 120Ω lezáróellenállás?
  CAN busz hálózatnál általában a busz két végén szükséges 120Ω lezáróellenállás. Rövid tesztkörnyezetben is érdemes ellenőrizni a használt modul és hálózat kialakítását.
