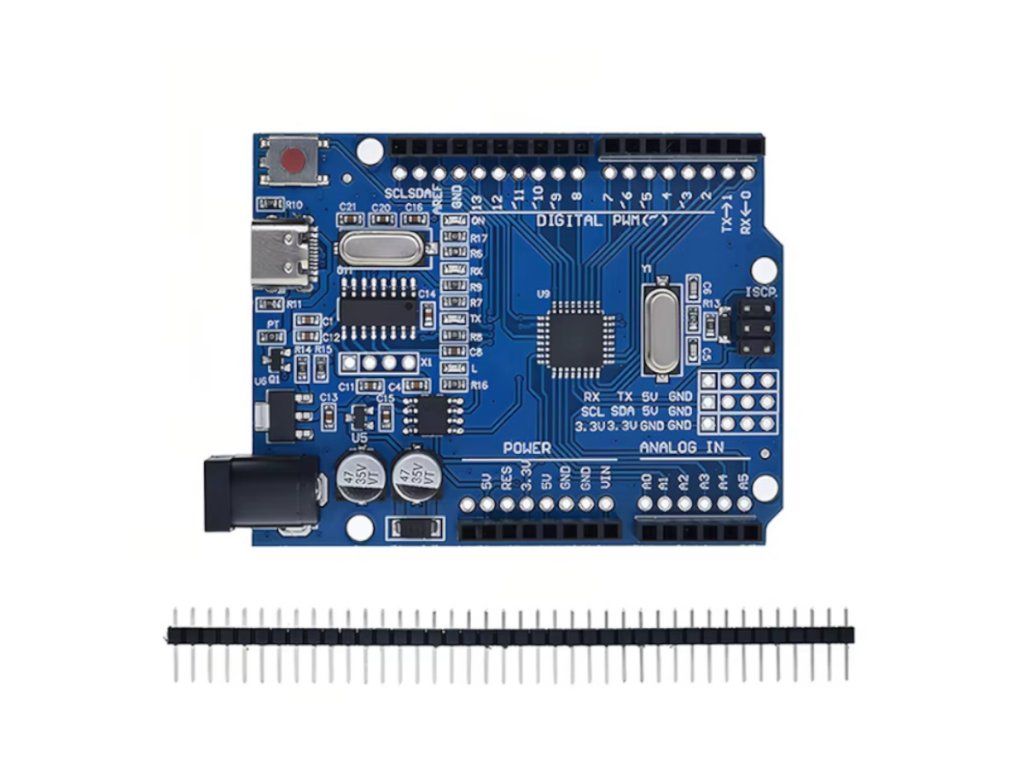

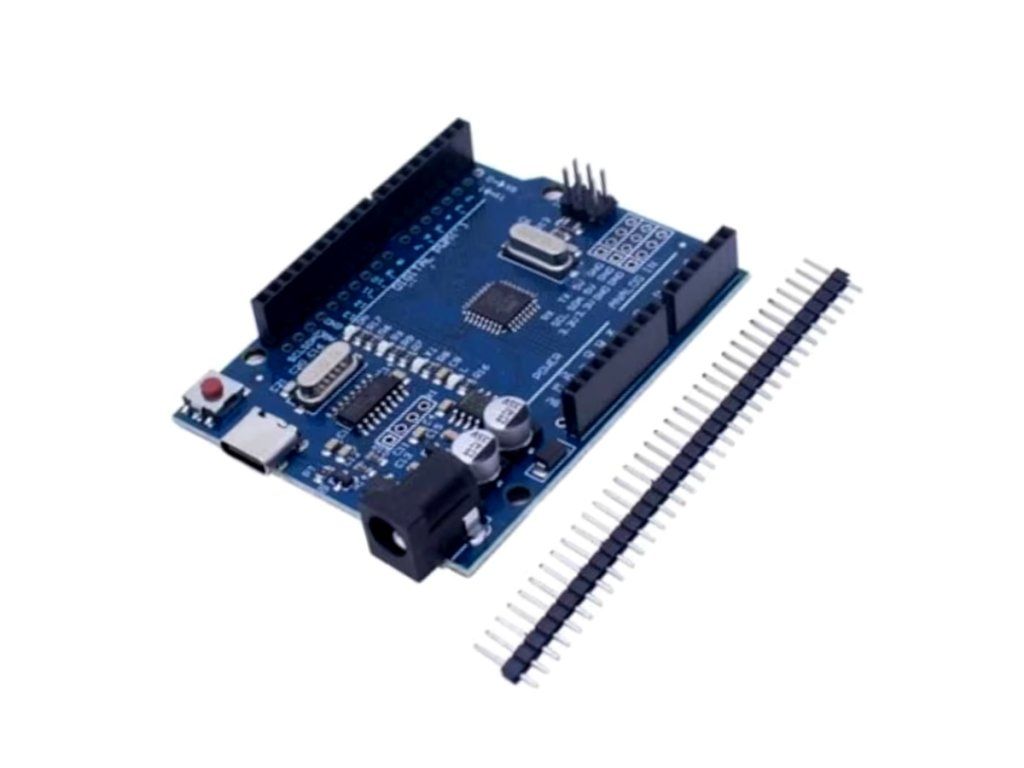

Arduino UNO R3 ATmega328 fejlesztőpanel USB-C – CH340G
- Mikrokontroller: ATmega328
- Digitális I/O: 14 db (0–13)
- Analóg bemenet: 6 db (A0–A5)
- Órajel: 16 MHz
- Tápellátás: USB vagy 5–9V DC
Arduino UNO R3 ATmega328 fejlesztőpanel USB-C – CH340G
Az Arduino UNO R3 kompatibilis fejlesztőpanel ATmega328 mikrokontrollerrel, 16 MHz-es órajellel, 14 digitális I/O (ebből 6 PWM), 6 analóg bemenettel és USB-C csatlakozóval rendelkezik. CH340G USB-UART chippel, 5V és 3.3V kimenettel, Arduino IDE-vel egyszerűen programozható kezdőknek és haladóknak.
💡 Miért érdemes ezt a fejlesztőpanelt választani?
- 🧠 ATmega328 vezérlő Stabil, széles körben támogatott mikrokontroller 16 MHz-es órajellel.
- 🔌 USB-C és CH340G USB-C csatlakozó CH340G USB-UART chippel a stabil számítógépes kapcsolatért.
- 💻 Egyszerű programozás Arduino IDE-vel könnyen programozható kezdőknek és haladóknak egyaránt.
- 🔗 Bővített csatlakozók Kényelmes DuPont kábel csatlakoztatás a digitális és analóg pinekhez.
📊 Műszaki adatok
| Mikrokontroller | ATmega328 |
|---|---|
| Digitális I/O | 14 db (0–13), ebből 6 PWM kimenet |
| Analóg bemenet | 6 db (A0–A5) |
| Órajel | 16 MHz |
| Tápellátás | USB vagy 5–9V DC |
| USB csatlakozó | USB-C |
| USB-UART chip | CH340G |
| Kimeneti feszültség | 5V és 3.3V |
| Programozás | USB / ISP, Arduino IDE |
🔍 A legfontosabb paraméterek
- ATmega328CPU
- 14 IODigitális, 6 PWM
- 6 AnalógBemenet
- 16 MHzÓrajel
💡 Mire használható?
- Tanulás Elektronika és programozás alapjainak elsajátítása.
- Egyszerű projektek LED, gomb és szenzor vezérlés megvalósítása.
- Robotika Motorok és modulok irányítása.
- DIY fejlesztés Egyedi elektronikai projektekhez.
🛡️ Előnyök és funkciók
- Teljes Arduino UNO kompatibilitás: A panel teljes mértékben Arduino UNO kompatibilis és Arduino IDE-vel programozható.
- Rugalmas tápellátás: USB-ről vagy 5–9V DC külső tápforrásról is működtethető.
- Modern USB-C csatlakozó: CH340G USB-UART chippel biztosítja a stabil kapcsolatot a számítógéppel.
- Kezdőknek ideális: Egyszerű használat, rengeteg online példa és dokumentáció érhető el hozzá.
⚠️ Mire kell figyelni a használat során?
- Driver telepítés: Egyes rendszereken a CH340G driver telepítése szükséges lehet, amely letölthető az Arduino weboldaláról vagy a gyártótól.
- Tápfeszültség tartománya: Külső tápellátás esetén az 5–9V DC tartományt kell betartani.
- Kompatibilis klón: A panel Arduino UNO kompatibilis kivitel CH340G chippel és USB-C csatlakozóval, nem hivatalos Arduino termék.
🔌 Bekötési útmutató
| Csatlakozási pont | Funkció |
|---|---|
| Digitális I/O (0–13) | 14 digitális be- és kimeneti pin, ebből 6 PWM kimenet |
| Analóg bemenet (A0–A5) | 6 analóg bemeneti pin |
| USB-C | Programozás és tápellátás a számítógépről |
| Külső tápbemenet | 5–9V DC külső tápellátás csatlakoztatására |
❓ Gyakori kérdések (GYIK)
- Miben különbözik ez az Arduino UNO a hivatalos verziótól?Ez egy kompatibilis klon CH340G USB-UART chippel és USB-C csatlakozóval, de teljes mértékben Arduino UNO kompatibilis és Arduino IDE-vel programozható.
- Szükséges-e driver az USB-C-s Arduino UNO R3-hoz?Egyes rendszereken a CH340G driver telepítése szükséges lehet, letölthető az Arduino weboldaláról vagy a gyártótól.
- Hány digitális I/O pin érhető el ezen az Arduino UNO fejlesztőpanelen?14 digitális I/O pin áll rendelkezésre (ebből 6 PWM képes) és 6 analóg bemenet az A0–A5 csatlakozókon.
