Mini USB-C Gyorstöltő / Feszültségszabályzó modul, PD/QC, 9V/12V/15V/20V kimenettel
- Csatlakozó: USB-C port (tápellátás)
- Támogatott protokollok: PD3.0/2.0, PPS/QC4+, QC3.0/2.0, FCP, AFC
- Rögzített feszültségek: 9V, 12V, 15V, 20V
Mini USB-C Gyorstöltő / Feszültségszabályzó modul, PD/QC, 9V/12V/15V/20V kimenettel

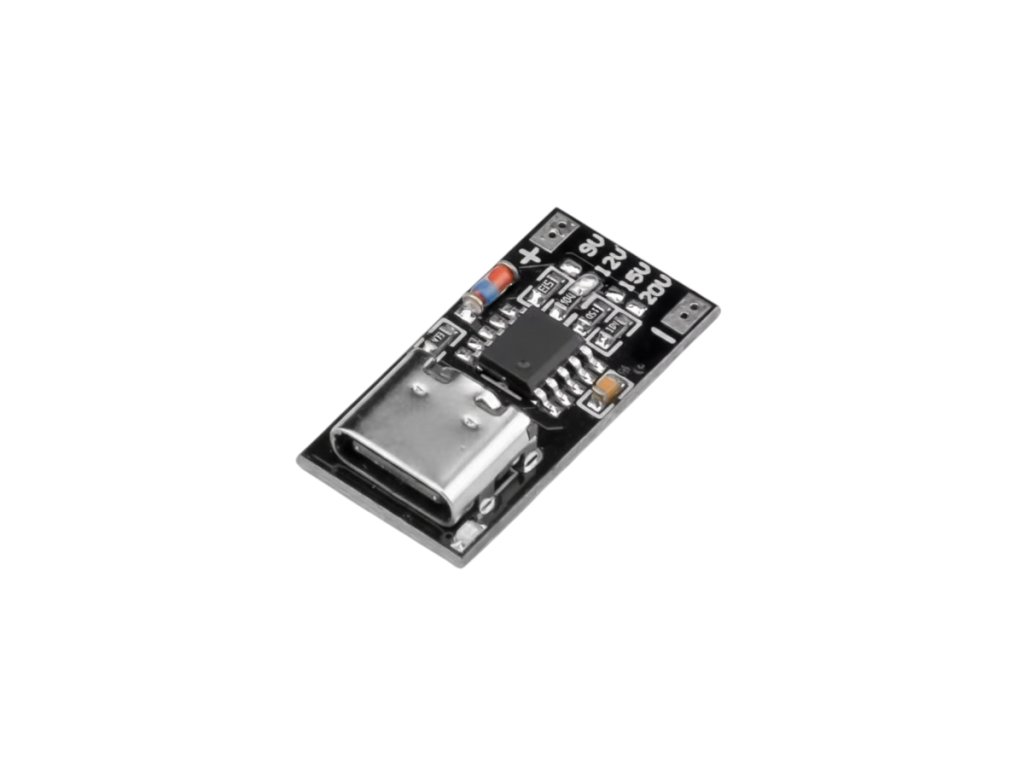

Ez a kompakt (23×11,5×4 mm) mini USB-C gyorstöltő feszültségszabályzó modul PD3.0/2.0, QC4+, QC3.0/2.0, FCP és AFC protokollokat támogat, 9V, 12V, 15V vagy 20V rögzített DC kimenettel. Ideális routerek, fényeszközök, Arduino és Raspberry Pi projekteknek USB-C powerbankról való tápellátásához.
💡 Miért érdemes ezt a modult választani?
- ✅ Gyorstöltő feszültség kinyerése A modul képes arra, hogy a töltők és power bankok feszültségét DC tápegységként használja.
- 🔌 Széles protokoll támogatás Támogatja a PD3.0/2.0, PPS/QC4+, QC3.0/2.0, FCP és AFC gyorstöltési protokollokat.
- 📏 Kompakt méret 23 mm x 11.5 mm x 4 mm-es méretével könnyen beépíthető és hordozható.
- 🔄 Hagyományos eszközök modernizálása Lehetővé teszi a hagyományos DC-tápellátású eszközök USB-C portos tápellátásra alakítását.
📊 Műszaki adatok
| Termék típusa | Feszültségszabályzó és átalakító modul (Boost Power modul) |
|---|---|
| Csatlakozó | USB-C (Type C) port, tápellátás bemenetéhez |
| Támogatott protokollok | PD3.0/2.0, PPS/QC4+, QC3.0/2.0, FCP, AFC |
| Kimeneti feszültségek | 9V, 12V, 15V, 20V, rövidzárral rögzíthető |
| Maximális áramerősség | 5A |
| Downshift funkció | Ha a beállított feszültség magasabb, mint amit a töltő biztosítani tud, a modul automatikusan a maximálisan elérhető feszültségre esik vissza |
| Méret | 23 mm x 11.5 mm x 4 mm |
| Kompatibilitás | Univerzális, PD/QC kompatibilis töltőkkel és power bankokkal használható |
🔍 A legfontosabb paraméterek
- USB-CCsatlakozó típusa
- 9/12/15/20VKimeneti feszültség
- 5AMax. áramerősség
- 23x11.5x4 mmMéret
💡 Mire használható?
- Routerek és hálózati eszközök 9V-os vagy 12V-os routerek és fényeszközök táplálása USB-C power bankról.
- DIY tápegységek és projektek Hordozható DC tápegység kialakítása Arduino, Raspberry Pi vagy más DC-t igénylő projektekhez.
- Külső DC-s eszközök tápellátása Olyan eszközök táplálása, amelyek töltőportját USB-C-re szeretnénk alakítani.
- Power bank kiegészítők Gyorstöltő power bankok kimeneti feszültségének fixálása.
🛡️ Előnyök és funkciók
- Magas sebességű táplálás: A PD2.0/PD3.0 támogatással gyors és hatékony táplálást tesz lehetővé.
- Állítható feszültség: A kívánt feszültség (9/12/15/20V) a megfelelő forrasztási pontok rövidre zárásával rögzíthető.
- Visszaeső feszültség (Downshift): Ha a beállított feszültség magasabb, mint amit a töltő tud, a modul automatikusan visszaesik a maximálisan elérhető feszültségre.
- Univerzális kompatibilitás: Számos PD/QC kompatibilis eszközzel használható.
- Könnyű telepítés: Felhasználóbarát kialakításának köszönhetően könnyen telepíthető.
⚠️ Mire kell figyelni a használat során?
- Gyorstöltő szükséges: A gyorstöltő funkció eléréséhez a csatlakoztatott töltőnek vagy power banknak támogatnia kell a PD vagy QC protokollt.
- Áramerősség korlátja: A modul maximum 5A áramerősséget támogat.
- Feszültség rögzítése: A kívánt feszültséget a megfelelő forrasztási pontok rövidre zárásával kell rögzíteni, például a 12V-os pontok forrasztásával.
🔧 Használatba vétel és feszültség beállítása
| Lépés | Teendő |
|---|---|
| 1 | Csatlakoztasd a modult USB-C portján keresztül egy PD vagy QC gyorstöltőhöz vagy power bankhoz. |
| 2 | Zárd rövidre a kívánt kimeneti feszültséghez (9V, 12V, 15V vagy 20V) tartozó forrasztási pontokat. |
| 3 | Csatlakoztasd a DC tápellátást igénylő eszközt a modul kimenetére. |
❓ Gyakori kérdések (GYIK)
- Milyen gyorstöltő protokollokat támogat ez az USB-C modul?A modul PD3.0/2.0, PPS/QC4+, QC3.0/2.0, FCP és AFC protokollokat támogat, biztosítva a széleskörű kompatibilitást.
- Hogyan lehet beállítani a kívánt kimeneti feszültséget ezen a gyorstöltő modulon?A kívánt feszültséget (9V, 12V, 15V vagy 20V) a megfelelő forrasztási pontok rövidre zárásával lehet rögzíteni.
- Szükséges-e PD/QC-kompatibilis töltő a modul használatához?Igen, a gyorstöltő feszültségek eléréséhez a csatlakoztatott töltőnek vagy powerbanknak támogatnia kell a PD vagy QC protokollt.
