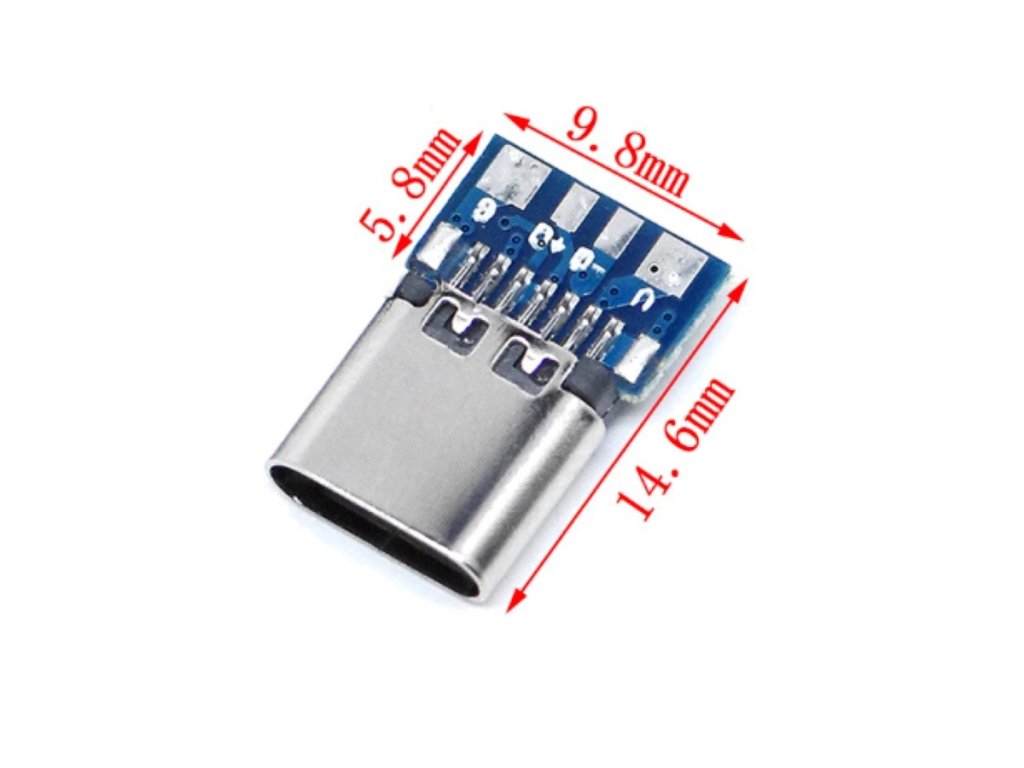

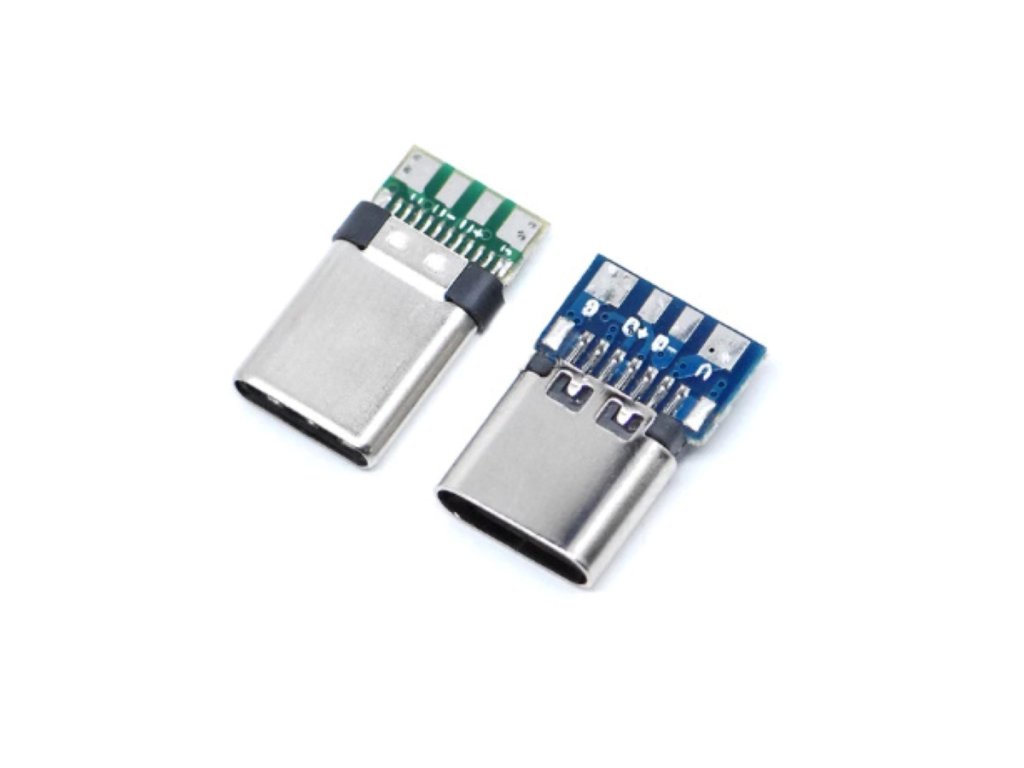

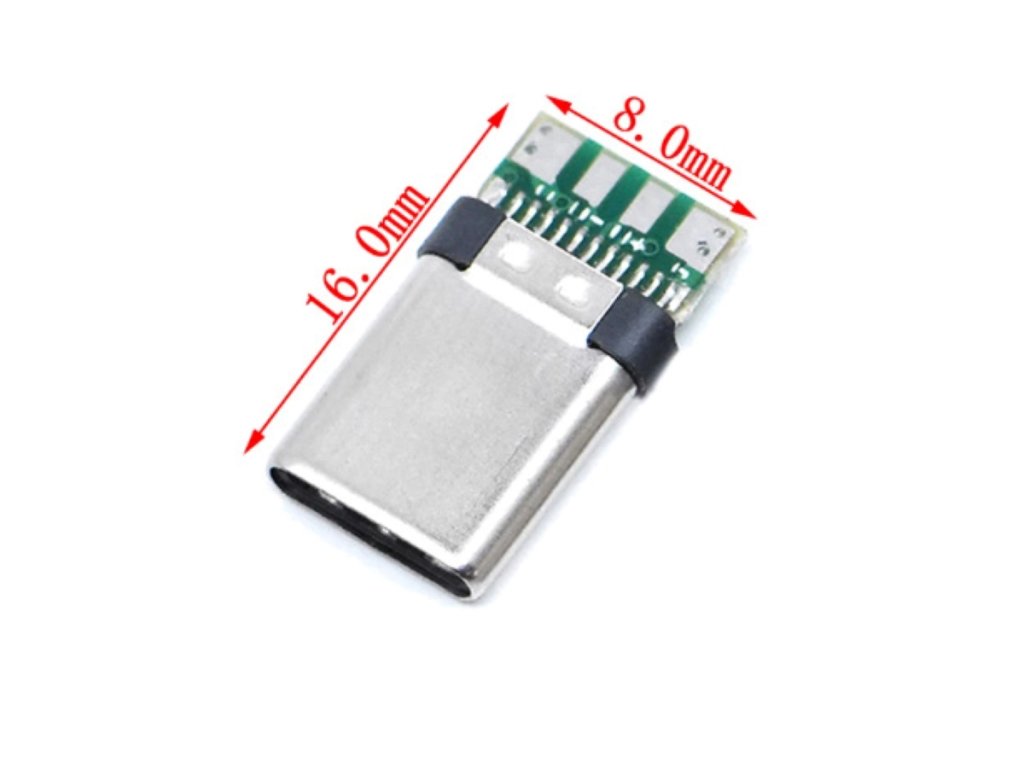

USB-C 3.1 csatlakozó – 3A 20V

USB-C 3.1 csatlakozó – 3A 20V

💡 Miért érdemes ezt a csatlakozót választani?

• ⚡ Gyors adatátvitel és nagyáramú töltés PD-kompatibilis, akár 20V/3A tápellátással modern eszközökhöz és fejlesztői panelekhez.
• 🔄 Kétoldalas, strapabíró kialakítás Kompakt méret, gyors adattovábbítás és aktív tápellátás egyetlen csatlakozóban.
• 📉 Alacsony érintkezési ellenállás Kevesebb melegedés, stabil átvitel nagy áramú használat esetén is.
• 🛡️ Magas szigetelési ellenállás Biztonságos használat akár ipari környezetben is.

📊 Műszaki adatok

🔍 A legfontosabb paraméterek

• 3ANévleges áram
• 20VNévleges feszültség
• 40 mΩMax. érintkezési impedancia
• 100 MΩMin. szigetelési ellenállás

💡 Mire használható?

• 🔋
  Töltés és tápellátás Notebook, USB töltő, tápegység, powerbank, telefon és tablet áramellátó pontjaként.
• 🛠️
  Fejlesztői projektek Fejlesztői panel, töltőmodul, USB-C shield és DIY elektronikai projektek építéséhez.
• 💡
  Adatátvitel Gyors adatátvitel, digitális interfész és laborberendezések csatlakoztatásához.
• 🏠
  Hordozható és okoseszközök Vezeték nélküli modulok, kommunikációs panelek, otthoni IT és hálózati automatizálási eszközök.

🛡️ Előnyök és funkciók

• Modern, kétoldalas kialakítás: Könnyen dugható, kívül-belül egyaránt használható.
• Nagy áram és feszültség támogatás: 3A/20V, USB-C töltő és PD alkalmazásokhoz is megfelel.
• Alacsony érintkezési ellenállás: Kevesebb melegedés, stabil átvitel.
• Magas szigetelési ellenállás: Biztonságos használat akár ipari környezetben is.
• Strapabíró, nikkelezett réz ház: Hosszabb élettartam, kiváló kontaktus.
• LCP szigetelés: Hőnek és mechanikai igénybevételnek is kiválóan ellenáll.
• Kompakt, esztétikus kialakítás: Bármilyen modern eszközbe jól integrálható.

⚠️ Mire kell figyelni a használat során?

• Forrasztás és szerelés: Nagy áramnál gondos illesztés és a rézfelület megfelelő hűtése szükséges.
• Reverzibilitás: A csatlakozó bármelyik oldalával kényelmesen csatlakoztatható.
• Szigetelés viselkedése: Az LCP szigetelés magas hőnél (forrasztás) és fizikai igénybevételnél sem olvad meg vagy reped.
• PD kihasználása: A paneloldali környezetnek is PD kompatibilisnek kell lennie, a csatlakozó önmagában nem elég.
• Kábelezés: A 3A/20V csak szabványos kábeleken és panelen biztonságos, nem megfelelő vezetékezésnél túlmelegedés kockázata van.
• Érintkezési ellenállás: A max. 40 mΩ érték hosszabb, nagyáramú folyásra is biztonságos.
• Lábkiosztás ellenőrzése: Fejlesztésnél vagy vásárlásnál ellenőrizendő, mert az adat, töltés, föld és D+/D– pontok szerepe implementációnként eltérhet.
• Földelés és árnyékolás: Különösen fontos zajos környezetben és nagy sebességű adatátvitelnél.

🧩 Beépítési tippek

• Forrasztás nagy áramnál: Ügyelj a gondos illesztésre és a rézfelület hűtésére.
• Panelre szerelés: SMD vagy tűs kivitelben illeszthető a nyomtatott áramkörbe.
• Lábkiosztás ellenőrzése: Tervezés előtt érdemes ellenőrizni az adat, töltés, föld és D+/D– pontok elrendezését.
• Földelés és árnyékolás: Nagy sebességű adatátvitelnél és zajos környezetben kiemelten fontos.

❓ Gyakori kérdések (GYIK)

• Mi az USB-C 3.1 csatlakozó előnye a korábbi USB típusokhoz képest?
  Kétoldalas, bármely irányból csatlakoztatható, 3A/20V USB PD töltést és akár 10Gbps adatátvitelt is támogat – szemben a régebbi, egyoldalas USB-A csatlakozókkal.
• Alkalmas-e ez az USB-C 3.1 csatlakozó forrasztásra PCB-be?
  Igen – panelre szerelhető SMD/tűs kivitelben, megfelelő hőálló LCP szigetelése forrasztáskor sem deformálódik.
• Mire kell figyelni az USB-C PD funkcióhoz ennél a csatlakozónál?
  A USB-C PD kihasználásához a paneloldali környezetnek is PD kompatibilisnek kell lennie – az USB-C csatlakozó önmagában nem elegendő a PD protokollhoz.
