USB-C csatlakozó aljzat kábellel – 5V 3A 105mm 24AWG
- Névleges feszültség: 5V
- Maximális áramerősség: 3A
- Kábel hossza: 105 mm
- Kábel vastagsága: 24AWG
A termék átlagos értékelése 5-ből 5,0 csillag.
1 értékelés
USB-C csatlakozó aljzat kábellel – 5V 3A 105mm 24AWG

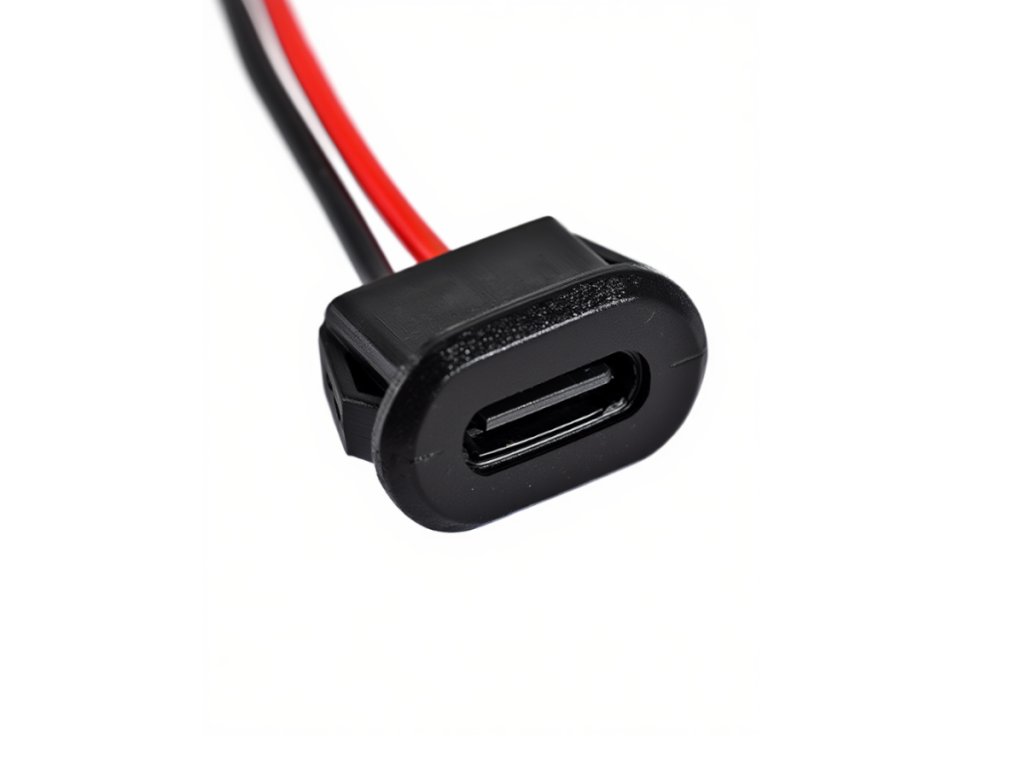

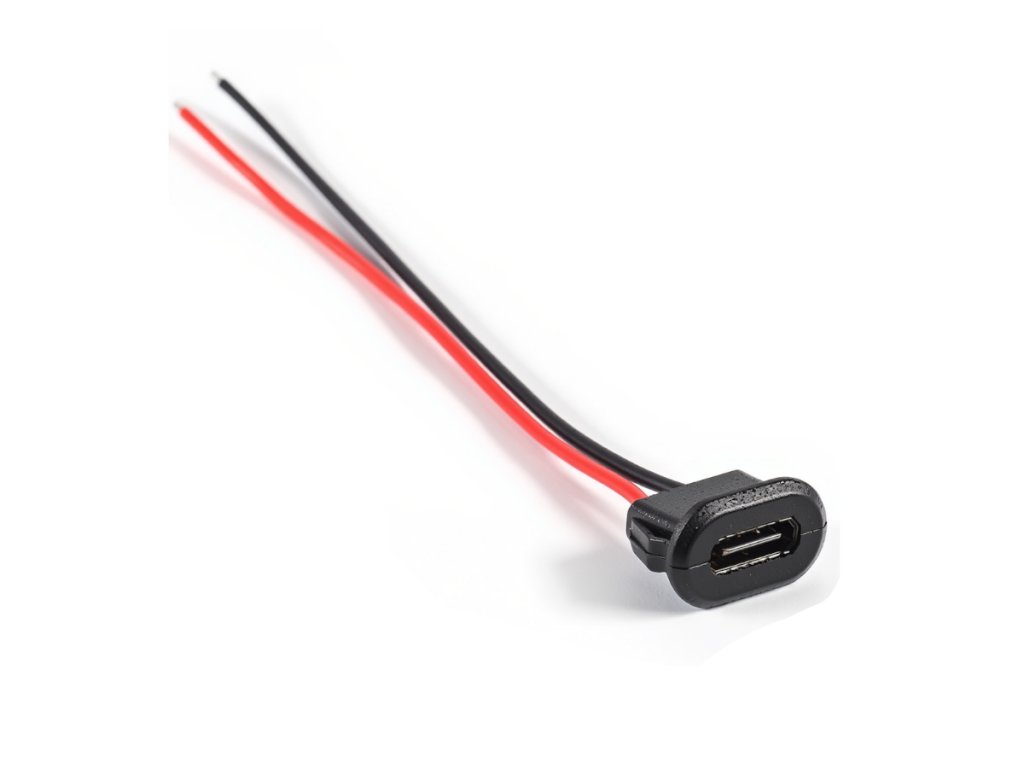

USB Type-C female aljzat gyárilag szerelt 105mm hosszú 24AWG kábellel és patentos panelrögzítéssel – 5V / 3A tápellátáshoz, réz érintkezőkkel és 10 000+ ciklusnyi élettartammal. Panelbe, dobozba szerelve azonnal beépíthető USB-C tápellátási pont.
💡 Miért érdemes ezt a csatlakozót választani?
- 🔌 USB-C port utólagos beépítésére Ideális megoldás minden olyan termékbe, ahol utólagosan szeretné biztosítani a modern USB Type-C tápellátási funkciót.
- ⚡ Stabil és megbízható teljesítmény A réz érintkezők stabil és megbízható teljesítményt biztosítanak.
- 🛠️ Pontos és tartós kialakítás Precíz szerkezet, magas hőmérsékleti ellenállás és jó érintkezési teljesítmény jellemzi, nem lazul ki könnyen.
- 📐 Könnyű beépíthetőség A kompakt méret (15,5 mm x 9 mm) és a patentos, panelre rögzíthető kialakítás megkönnyíti a beépítést burkolatokba és készülékházakba.
📊 Műszaki adatok
| Termék típusa | USB-C csatlakozó aljzat kábellel |
|---|---|
| Csatlakozó típusa | USB 2.0 Type-C aljzat, 2-PIN kivezetéssel |
| Névleges feszültség | 5V |
| Maximális áramerősség | 3A |
| Kábel hossza | kb. 105 mm |
| Kábel vastagsága | 24AWG |
| Polaritás | Piros a pozitív, fekete a negatív |

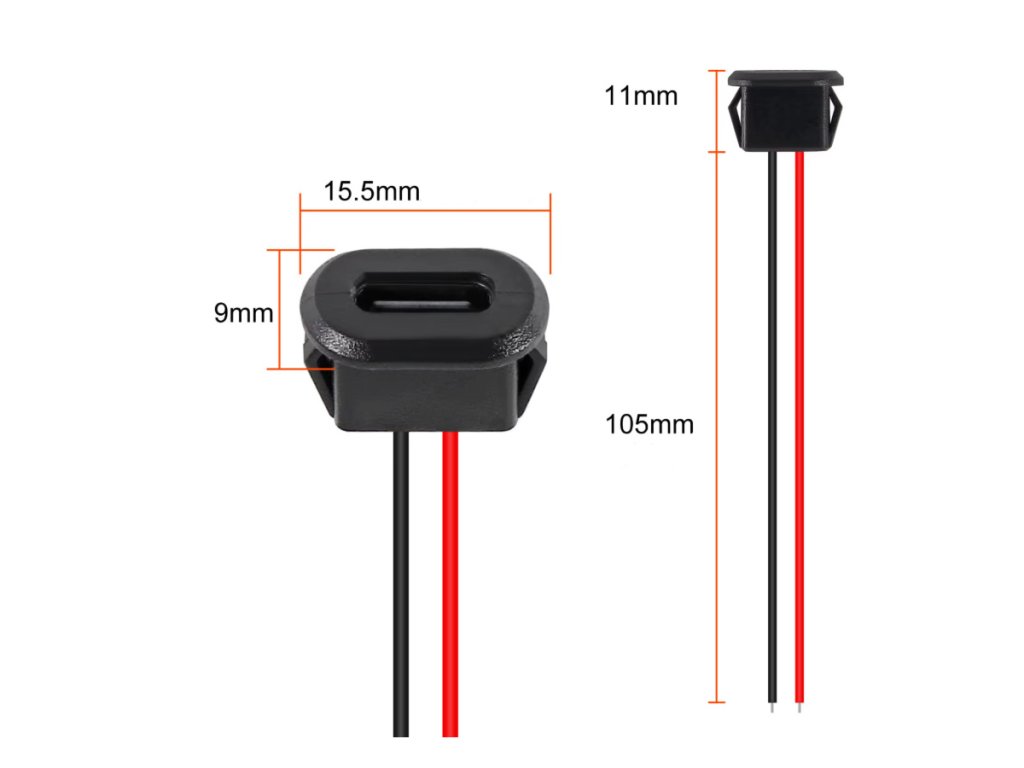

| Külső méret | 15,5 mm x 9 mm |
| Magasság | 11 mm |
| Adatátvitel | Nem támogatott (2-PIN kivezetés, csak VBUS és GND) |
| Rögzítés módja | Patentos, panelre szerelhető kialakítás |
| Érintkezők anyaga | Réz |
🔍 A legfontosabb paraméterek
- 5VNévleges feszültség
- 3AMax. áramerősség
- 105 mmKábelhossz
- 24AWGKábel vastagsága
💡 Mire használható ez a csatlakozó?
- Audiovizuális termékek Hordozható hangszórók, erősítők vagy médialejátszók beépített USB-C töltőportjához.
- Kommunikációs eszközök Rádiók, adóvevők vagy IoT eszközök tápellátásához.
- Távirányítók és RC járművek Akkumulátoros távirányítók, RC járművek USB-C-s töltőportjának kialakításához.
- DIY projektek és prototípusok Mikrovezérlős projektek, például Arduino vagy Raspberry Pi, tápellátási pontjának beépítéséhez.
🛡️ Előnyök és funkciók
- Készre szerelt kábel: A 105 mm hosszú, 24AWG vastagságú kábel előre forrasztva van, ami időt takarít meg a forrasztási műveletek során.
- Magas áramterhelhetőség: Akár 3A maximális áramot is képes kezelni, ami a legtöbb 5V-os készülék tápellátásához elegendő.
- Stabil rögzítés: A patentos, peremes kialakítás lehetővé teszi a csatlakozó stabil rögzítését a készülékház furatába.
- Széles körű alkalmazhatóság: Ideális audiovizuális és kommunikációs termékekhez, digitális termékekhez, távirányítókhoz és barkácsprojektekhez.
- Hosszú élettartam: A robusztus réz érintkezők és a precíz gyártás garantálja a hosszú távú, megbízható működést.
⚠️ Mire kell figyelni a használat során?
- Kizárólag 5V-os tápellátáshoz: A csatlakozó kizárólag 5V-os tápellátásra van optimalizálva.
- Nem alkalmas adatátvitelre: A 2-PIN kivezetés miatt kizárólag tápellátásra (VBUS és GND) tervezték, USB 3.0 vagy afeletti adatátviteli funkciókra nem alkalmas.
- Polaritás betartása kötelező: A helytelen polaritású bekötés tönkreteheti a hozzá csatlakoztatott áramkört, mindig tartsa be a piros (+), fekete (–) jelölést.
- Pontos beépítési méretek: A megfelelő illeszkedés érdekében ügyeljen a pontos méretekre (külső méret 15,5 mm x 9 mm, magasság 11 mm).
🔌 Bekötési útmutató
| Csatlakozási pont | Funkció |
|---|---|
| Piros vezeték (+) | Pozitív tápvezeték (VBUS) |
| Fekete vezeték (–) | Negatív tápvezeték (GND) |
| USB-C aljzat | USB 2.0 Type-C csatlakozó, 2-PIN kivezetéssel (VBUS, GND) |
🧩 Beépítési tippek
- Patentos rögzítés: A patentos, peremes kialakítás lehetővé teszi a csatlakozó stabil rögzítését a panel vagy készülékház furatába.
- Pontos furatméret: A beépítéshez a 15,5 mm x 9 mm külső méretnek és 11 mm magasságnak megfelelő furat szükséges.
- Előre szerelt kábel: A 105 mm hosszú, előre forrasztott kábel megkönnyíti a beépítést, mivel nincs szükség további forrasztásra.
❓ Gyakori kérdések (GYIK)
- Adatátvitelre is alkalmas ez az USB-C csatlakozó aljzat kábellel?Nem – 2-PIN kivezetésű, csak tápellátásra (VBUS és GND) tervezett, adatátviteli funkcióra nem alkalmas.
- Hogyan rögzíthető ez az USB-C aljzat a panelbe?Patentos bepattintható kialakítással – a panel furatán átdugva rögzíthető, csavar nélkül is stabil tartást ad.
- Mennyit bír a kábel ennél az USB-C aljzat kábelnél?24AWG vastagságú, 105mm hosszú kábel 3A maximális árammal – a legtöbb 5V-os készülék tápellátásához elegendő.
