USB-C csatlakozó aljzat kábellel és zárókupakkal – 3A 20V M12
USB-C aljzat gyárilag szerelt kábellel és egy precízen záródó védőkupakkal rendelkezik. Ideális választás projektjeid tápellátásához.
A termék átlagos értékelése 5-ből 5,0 csillag.
1 értékelés
USB-C csatlakozó aljzat kábellel és zárókupakkal – 3A 20V M12

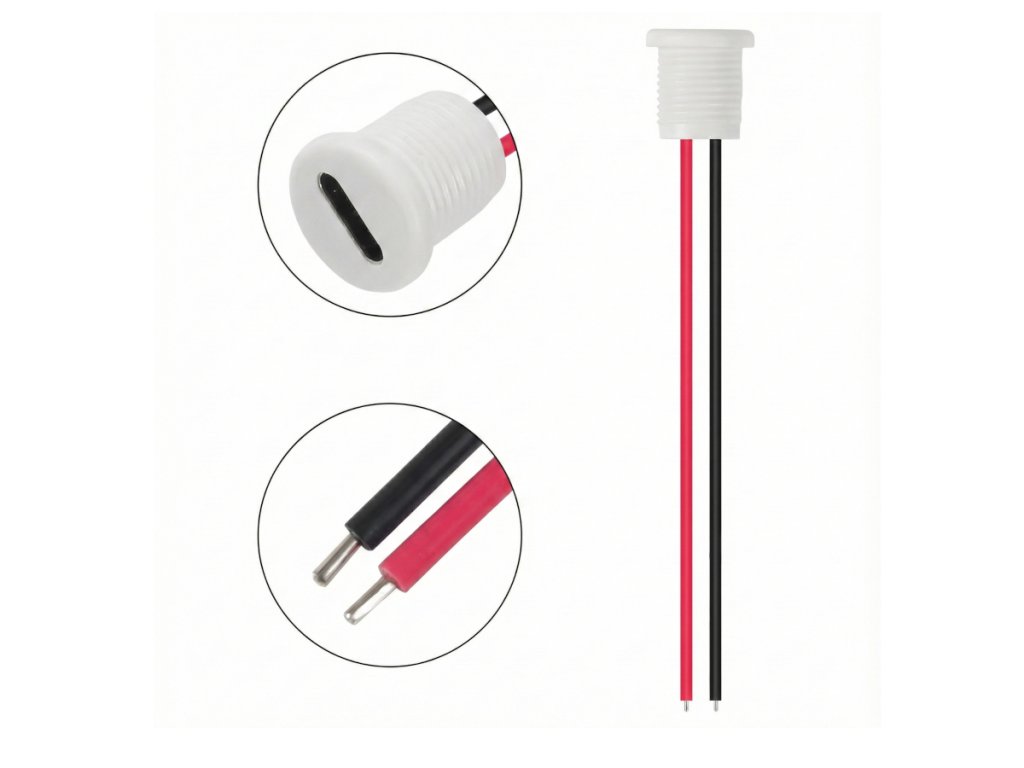

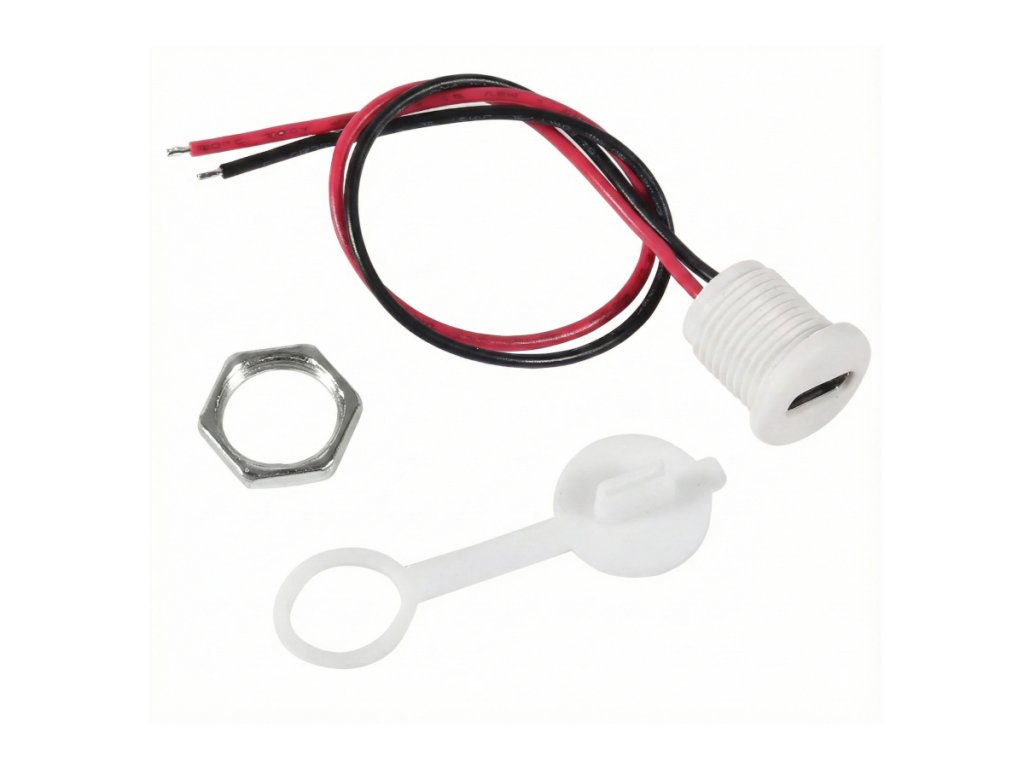

Prémium USB-C aljzat gyárilag szerelt 100mm kábellel, gumírozott zárókupakkal és M12 menetes panelrögzítéssel – 3A/20V, SUS304 rozsdamentes acél ház, aranyozott réz érintkezők, LCP tűzálló szigetelés, 10 000+ csatlakoztatási ciklus. Csak tápellátásra alkalmas.
💡 Miért érdemes ezt az aljzatot választani?
- ✅ Panelbe építhető Könnyen rögzíthető bármilyen előlapra vagy készülékházra.

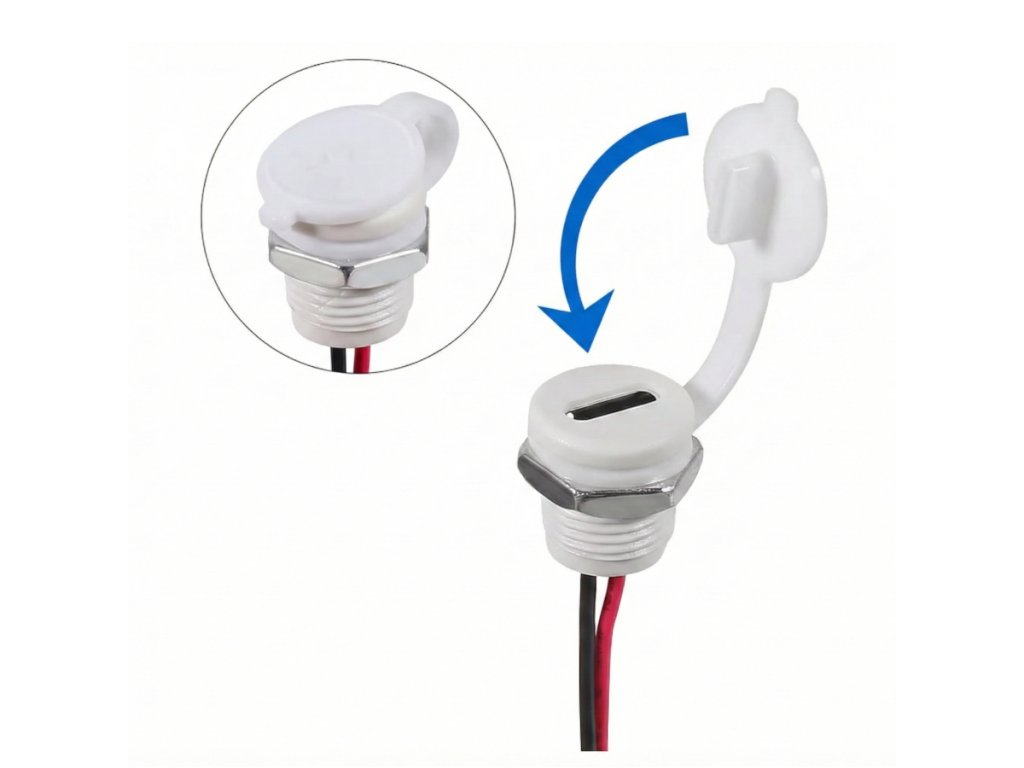

- 🛡️ IP védelem zárókupakkal A gumírozott zárókupak védi az aljzatot a portól és a nedvességtől.
- ⚡ 3A gyorstöltés Magas áramerősség (VBUS), amely stabil energiaellátást biztosít.
- 🔧 Forrasztásmentes szerelés Gyárilag szerelt kábellel a gyors és tiszta beépítésért.
📊 Műszaki adatok
| Termék típusa | USB-C panel aljzat, gyárilag szerelt kábellel és zárókupakkal |
|---|---|
| Rögzítés | M12 menetes, panelbe építhető kivitel |
| Ház anyaga | SUS304-H rozsdamentes acél |
| Belső szigetelés | LCP UL94 V-0 (tűzálló) |
| Érintkezők | Aranyozott rézötvözet |
| Névleges áram | 3A (VBUS) / 1.25A (GND) |
| Névleges feszültség | 20V DC (max. 100V AC) |
| Élettartam | 10 000+ csatlakoztatási ciklus |
| Furatátmérő | 12 mm (M12 menet) |
| Előlap átmérő | 15 mm (peremvastagsággal) |
| Kábelhossz | 100 mm (gyárilag szerelt kivezetés) |
| Adatátvitel | Nem támogatott (nincs Data+/Data- vezeték) |
| Védelem | Por és fröccsenő víz elleni védelem zárókupakkal (nem vízhatlan) |
🔍 A legfontosabb paraméterek
- 3ANévleges áram (VBUS)
- 20V DCNévleges feszültség
- 12 mmFuratátmérő (M12 menet)
- 100 mmKábelhossz
💡 Mire használható?
- Egyedi eszközök tápellátása Hangszórók, lámpák és más egyedi elektronikai eszközök áramellátásához.
- Töltő áramkörök Li-ion modulokhoz kialakított töltőáramkörök csatlakoztatásához.
- Robotika és DIY projektek Arduino és ESP32 alapú fejlesztésekhez.
- E-mobilitás Roller és kerékpár tápellátási megoldásaihoz.
🛡️ Előnyök és funkciók
- Tartós, ipari kivitel: A SUS304-H rozsdamentes acél ház és az LCP UL94 V-0 tűzálló szigetelés hosszú élettartamot biztosít.
- Megbízható érintkezés: Az aranyozott rézötvözet érintkezők stabil kapcsolatot biztosítanak.
- Hosszú élettartam: A csatlakozó 10 000+ csatlakoztatási ciklust bír ki.
- Forrasztásmentes beépítés: A gyárilag szerelt 100mm-es kábel miatt nincs szükség forrasztásra.
- Por és fröccsenő víz elleni védelem: A mellékelt gumírozott zárókupak védi az aljzatot használaton kívül.
⚠️ Mire kell figyelni a használat során?
- Nem vízhatlan: A zárókupak por és fröccsenő víz ellen véd, de a modul teljesen víz alá nem meríthető.
- Csak tápellátásra alkalmas: A csatlakozó kizárólag töltésre, tápellátásra szolgál, adatátvitelre nem alkalmas, mivel Data+/Data- szálakkal nem rendelkezik.
- Helyes polaritás: Bekötéskor ügyelni kell a Piros (+) VBUS és Fekete (-) GND vezeték helyes csatlakoztatására.
- Áram- és feszültséghatárok betartása: Ne lépje túl a 3A (VBUS) / 1.25A (GND) áramot és a 20V DC (max. 100V AC) feszültséget.
🔌 Bekötési útmutató
| Csatlakozási pont | Funkció |
|---|---|
| Piros vezeték (+) | VBUS tápfeszültség |
| Fekete vezeték (-) | GND, föld |
🧩 Beépítési tippek
- Panelbe szerelés: Az aljzat 12 mm átmérőjű furatba illeszthető, M12 menetes kialakítással.
- Rögzítés az előlapon: A 15 mm-es előlap átmérő stabil illeszkedést biztosít a panel felületén.
- Gyors bekötés: A 100 mm hosszú, gyárilag szerelt kábel miatt forrasztás nélkül csatlakoztatható az áramkörhöz.
❓ Gyakori kérdések (GYIK)
- Mi a különbség ez az USB-C aljzat és a sima USB-C aljzat kábeles változat között?Ez a változat zárókupakkal és M12 menetes rozsdamentes acél házzal rendelkezik – robusztusabb, ipari minőségű kivitel, hosszabb élettartammal és por/víz elleni védelemmel.
- Alkalmas-e ez az USB-C aljzat adatátvitelre?Nem – tápellátásra (VBUS és GND) optimalizált 2-PIN kivezetéssel, adatátvitelhez a Data+/Data– vonalak nem állnak rendelkezésre.
- Milyen anyagból van a ház ennél az USB-C aljzatnál?SUS304-H rozsdamentes acélból – korróziómentes, mechanikailag erős, hosszú élettartamú ipari kivitel.
