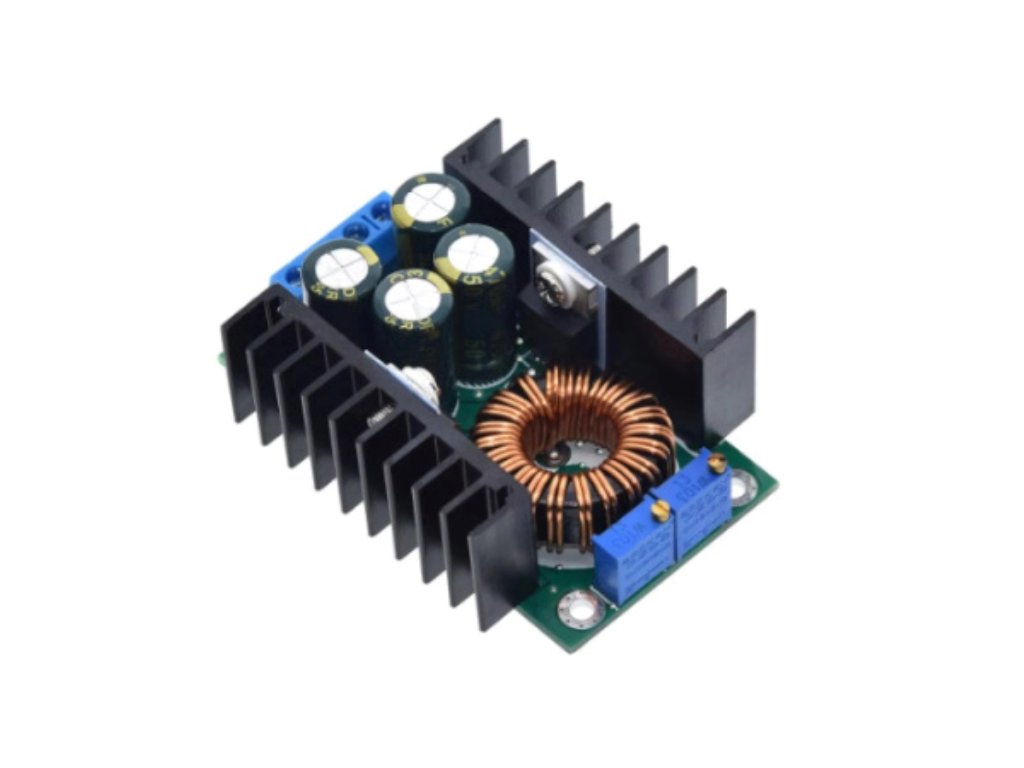

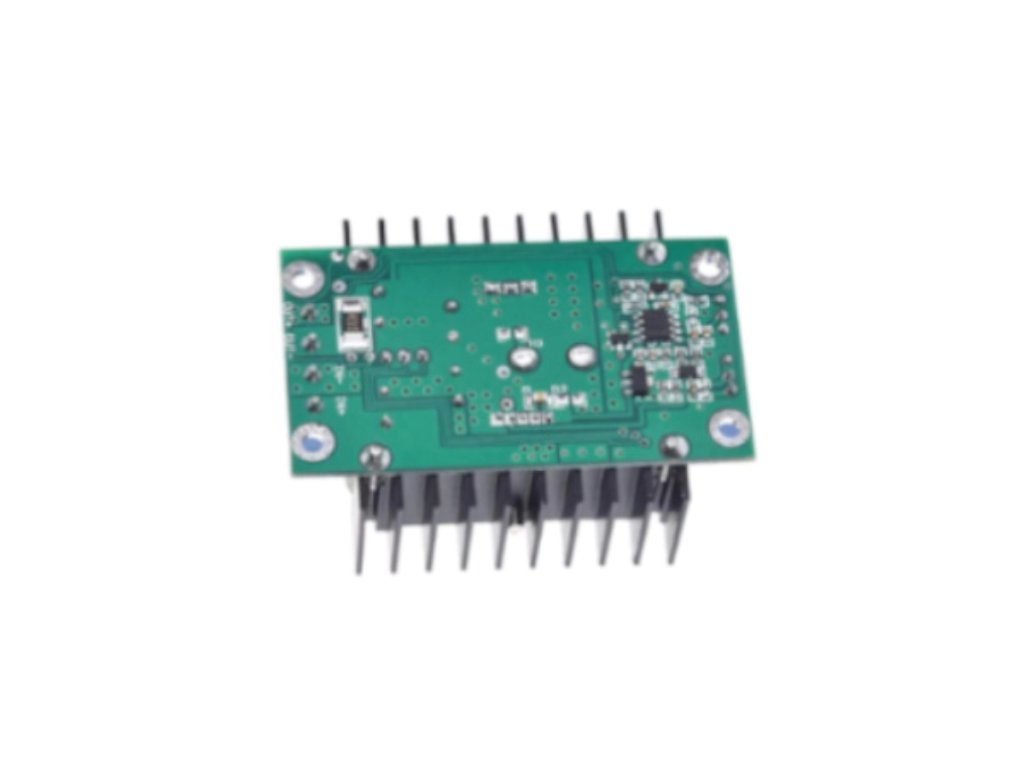

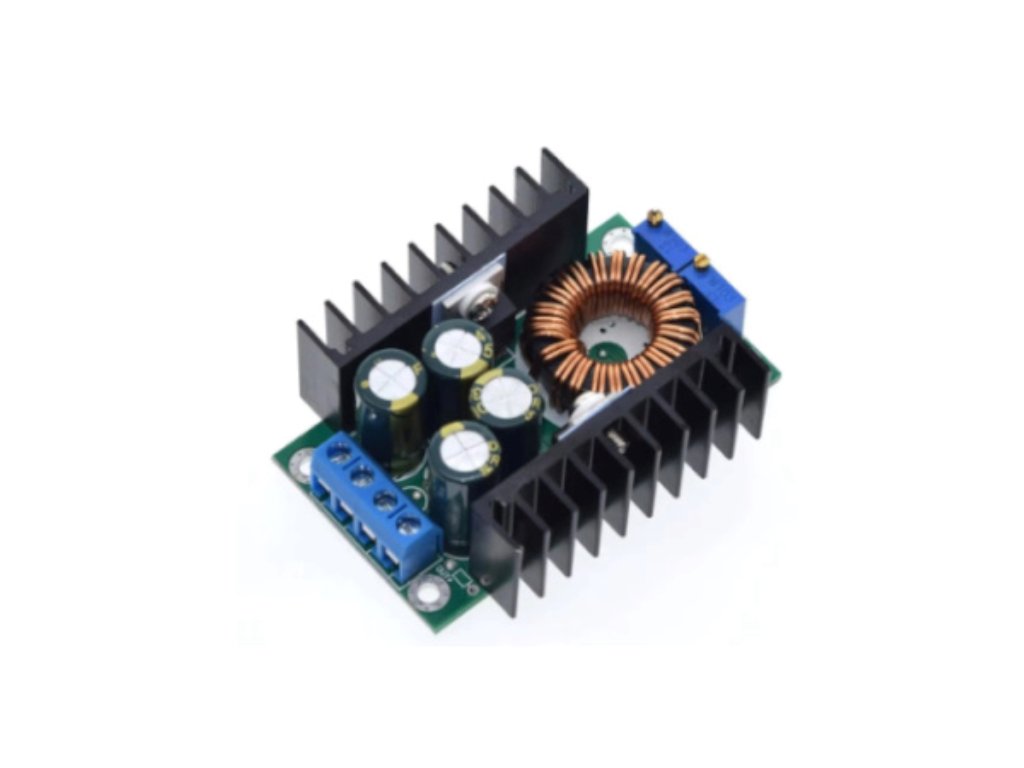

Buck Converter 300W / DC-DC Áram- és Feszültségszabályzó modul 9A
- Bemeneti feszültség: DC 7V-32V
- Kimeneti feszültség: DC 0,8V-28V
- Max kimeneti áram: 9A
- Kimeneti teljesítmény: Max 300W
- Működési frekvencia: 300 kHz
Buck Converter 300W / DC-DC Áram- és Feszültségszabályzó modul 9A
Ez a nagyteljesítményű DC-DC buck converter (step-down) modul 7–32V bemeneti feszültségből 0,8–28V állítható DC kimenetet biztosít max. 9A és 300W teljesítménnyel. Külön CV és CC potenciométerrel szabályozható, rövidzár-védelemmel és 95%-os hatásfokkal.
💡 Miért érdemes ezt a Buck Converter modult választani?
- ⚡ Nagy teljesítmény Akár 9A kimeneti áram és 300W teljesítmény nagy terhelésű fogyasztók táplálásához.
- 🎛️ Külön CV és CC potméter A kimeneti feszültség és az áramkorlát egymástól függetlenül állítható.
- 🛡️ Rövidzár-védelem Kimeneti rövidzárlat esetén a modul áramgenerátor módba kapcsol.
- 📈 Magas hatásfok Akár 95 százalékos hatásfok és 300kHz kapcsolási frekvencia, alacsony hullámossággal.
📊 Műszaki adatok
| Termék típusa | DC-DC step-down (feszültségcsökkentő) áramkör |
|---|---|
| Bemeneti feszültség | DC 7V–32V |
| Kimeneti feszültség | DC 0,8V–28V, folyamatosan szabályozható |
| Maximális kimeneti áram | 9A, nagy terhelésnél extra hűtés szükséges |
| Maximális kimeneti teljesítmény | 300W, a bemeneti-kimeneti aránytól és a hűtéstől függően |
| Hatásfok | Akár 95% |
| Kapcsolási frekvencia | 300kHz |
| Kimeneti rövidzárlat védelem | Igen, áramgenerátor módba kapcsol |
| Terhelésszabályozás | ±1% |
| Feszültségszabályozás | ±1% |
| Dinamikus válaszidő | 200 µs, 5%-os feszültségugrásra |
| Beállítás | Két trimmer potméter, CV és CC |
🔍 A legfontosabb paraméterek
- 7–32V DCBemeneti feszültség
- 0,8–28V DCKimeneti feszültség
- 9AMax. kimeneti áram
- 300WMax. kimeneti teljesítmény
💡 Mire használható a Buck Converter modul?
- Labortápegység és fejlesztői próbapad Precíz, állítható tápforrás áramkörök teszteléséhez és fejlesztéséhez.
- LED panelek és motorok táplálása LED panelek, motorok, szivattyúk, fűtőtestek és ventilátorok tápellátásához.
- Akkumulátortöltés és áramgenerátor Beállított áramkorláttal kíméletes akkumulátortöltéshez és kontrollált terheléshez.
- DIY elektronikai projektek Tesztelésre, tanulásra és oktatási célú áramköri kísérletekhez.
🛡️ Előnyök és funkciók
- Kettős szabályozás: A modul egyszerre működik feszültség- és áramgenerátorként, ami ideális áramkörök tesztelésére és akkumulátorok töltésére.
- Nagy terhelhetőség: A 9A-es kimeneti áram és a 300W-os teljesítmény nagy fogyasztók kiszolgálására is elegendő.
- Biztonságos üzem: Rövidzárlat esetén a kimenet áramgenerátor módba vált, elkerülve a károsodást.
- Stabil kimenet: A ±1 százalékos terhelés- és feszültségszabályozás pontos, stabil működést biztosít ingadozó tápellátás mellett is.
- Gyors reakcióidő: 5 százalékos feszültségugrásra a modul 200 mikroszekundum alatt reagál.
- Kompakt kialakítás: A modul könnyen integrálható fejlesztői próbapadba vagy saját készülékbe.
⚠️ Mire kell figyelni a használat során?
- Hűtés szükséges: A maximális 9A és 300W érték csak megfelelő szellőzéssel és nagyméretű hűtőbordával érhető el, tartós használatnál ventilátoros hűtés ajánlott.
- Step-down elv: A bemeneti feszültségnek mindig nagyobbnak kell lennie a kívánt kimeneti feszültségnél.
- Polaritásra figyelni kell: A bemeneti és kimeneti polaritás felcserélése zárlatot okozhat.
- Rövidzár védelem korlátai: A modul védett a kimeneti rövidzárlat ellen, de a hosszan tartó zárlati üzemet kerülni kell.
- Pontos beállítás szükséges: Akkumulátor töltésénél vagy LED panel tápellátásánál mindig pontosan állítsd be az áram- és feszültséghatárokat, nehogy túlterhelődjön a fogyasztó.
🎛️ Potméterek beállítása és használatba vétel
- CV potméter (Constant Voltage): A kimeneti feszültség beállítására szolgál, a bemeneti oldalhoz közel található.
- CC potméter (Constant Current): Az áramkorlátot állítja, a kimeneti oldalhoz közel található.
- Forgatási irány: Az óramutató járásával megegyező irányba forgatva a feszültség vagy áram nő, ellenkező irányba forgatva csökken.
- Polaritás ellenőrzése: Bekapcsolás előtt ellenőrizd a bemeneti és kimeneti polaritást a zárlat elkerülése érdekében.
❓ Gyakori kérdések (GYIK)
- Mi a különbség a CV és CC potenciométer között ennél a buck converter modulnál?A CV (Constant Voltage) potenciométer a kimeneti feszültséget, a CC (Constant Current) potenciométer az áramkorlátot állítja be.
- Használható ez a 300W-os buck modul akkumulátor töltésére?Igen, beállított áramkorláttal kíméletes akkumulátortöltéshez is alkalmazható, de a beállításokat pontosan be kell hangolni.
- Milyen bemeneti feszültség szükséges a kívánt kimenet eléréséhez?A bemeneti feszültségnek mindig nagyobbnak kell lennie a kívánt kimeneti feszültségnél, mivel ez step-down típusú konverter.
