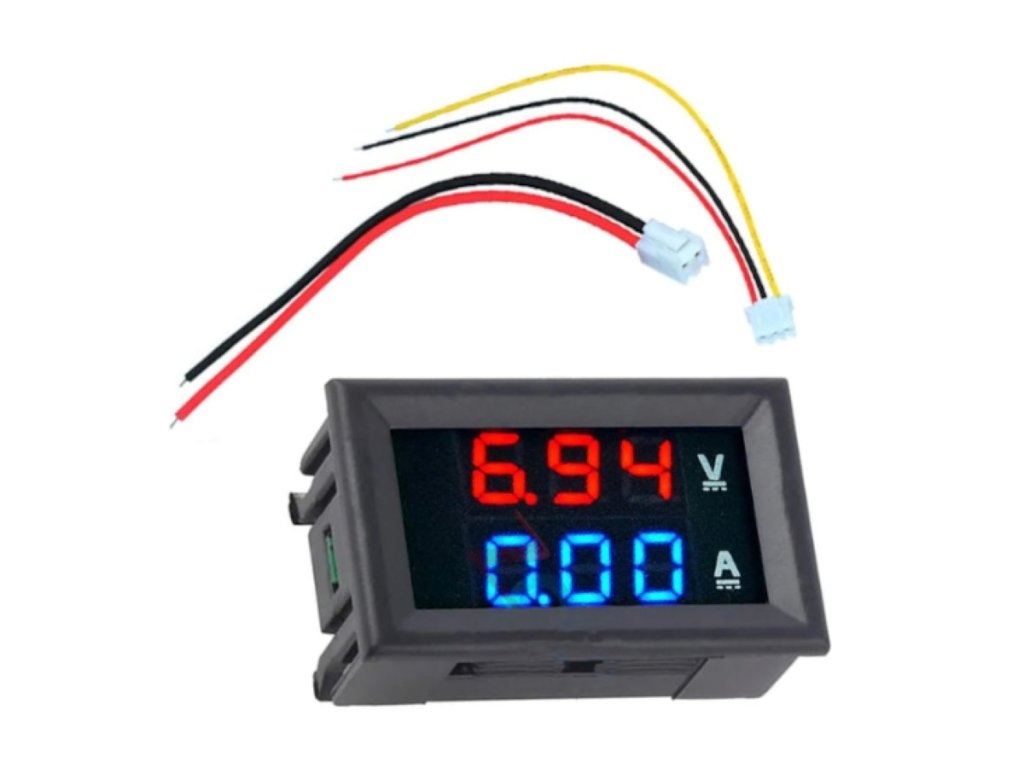

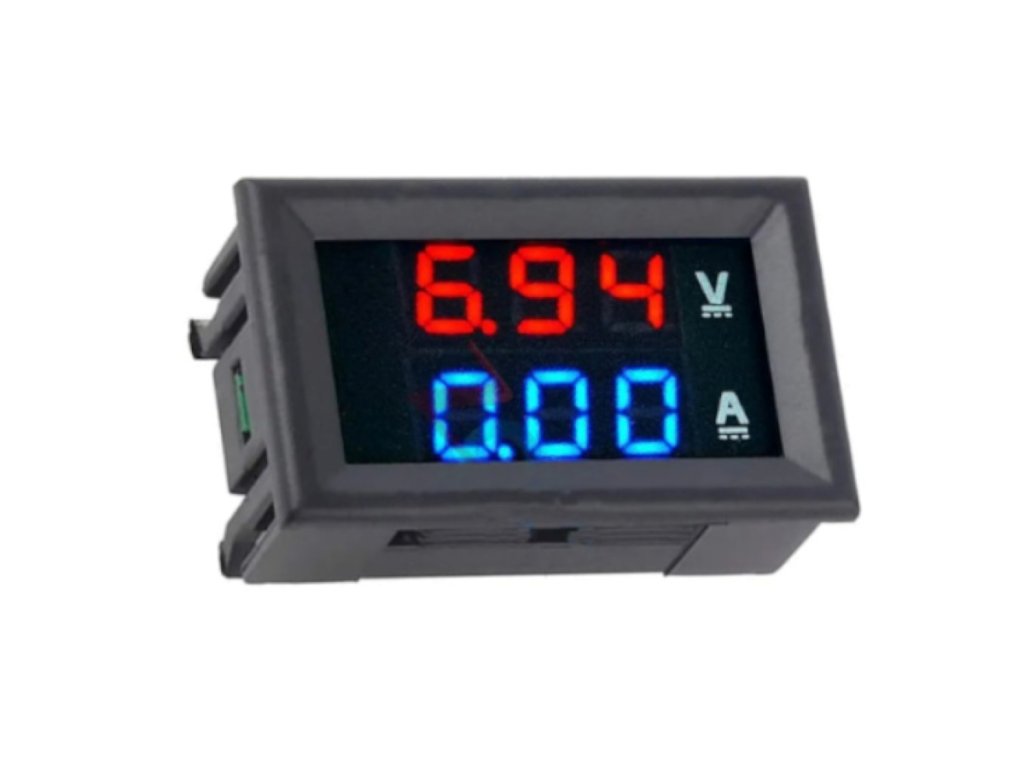

Digitális Volt és Ampermérő modul DC 0–100V / 0–10A
- Mérő működési feszültsége: DC 4 - 30V
- Mérő működési árama: ≤20mA
- Feszültségmérési tartomány: DC 0 - 100V
- Árammérési tartomány: DC 0 - 10A
Digitális Volt és Ampermérő modul DC 0–100V / 0–10A
Ez a digitális volt- és árammérő modul egyidejűleg mér DC 0–100V feszültséget és DC 0–10A áramot valós időben, 300ms frissítési sebességgel. Mindössze 48×29×21 mm méretű és ≤20mA fogyasztású, így akkumulátoros, napelemes, tápegységes és DIY rendszerek folyamatos monitorozásához ideális.
💡 Miért érdemes ezt a modult választani?
- 📶 Széles DC mérési tartomány Akár 100V feszültség és 10A áram mérésére alkalmas, elektromos és napelemes rendszerekhez is.
- ⚡ Gyors, pontos kijelzés Kb. 300ms-es frissítési sebességgel mindig friss mérési adatokat mutat.
- 📦 Kompakt, szerelhető kialakítás 48×29×21 mm-es mérete miatt könnyen beépíthető panelbe, dobozba vagy fejlesztői padra.
- 🔋 Alacsony fogyasztás ≤20mA áramfelvétele miatt folyamatos bekötés mellett is minimális energiaigényű.
📊 Műszaki adatok
| Termék típusa | Digitális volt- és ampermérő modul |
|---|---|
| Mérő működési feszültség | DC 4–30V |
| Mérő áramfelvétel | ≤20mA |
| Feszültségmérési tartomány | DC 0–100V |
| Árammérési tartomány | DC 0–10A |
| Frissítési sebesség | kb. 300ms/adat |

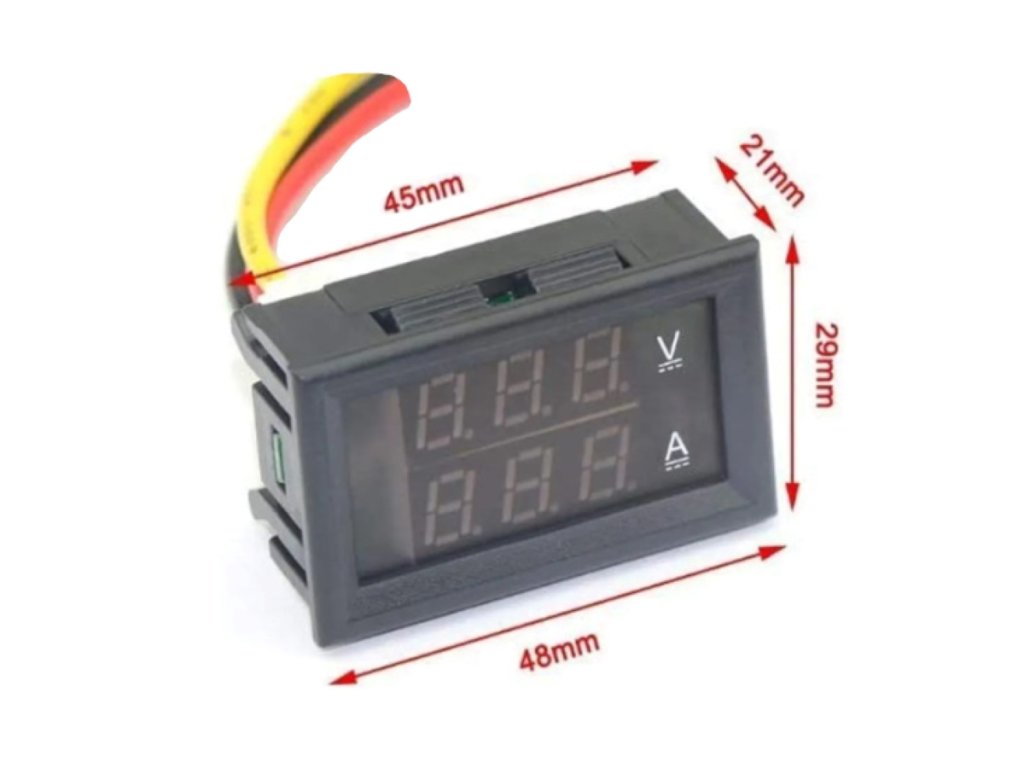

| Méret | 48mm × 29mm × 21mm |
| Működési hőmérséklet | -10°C – 65°C |
🔍 A legfontosabb paraméterek
- DC 0–100VFeszültségmérési tartomány
- DC 0–10AÁrammérési tartomány
- 300msFrissítési sebesség
- ≤20mAFogyasztás
💡 Mire használható?
- Akkumulátor és napelem mérés Akkumulátorok, napelemes rendszerek és DC tápegységek, valamint autós elektronika áram- és feszültségellenőrzéséhez.
- Labor és fejlesztői DIY elektronika Laboratóriumi, műhelyi és fejlesztői asztali DIY elektronikai projektekhez.
- Taszkpanelek és energia-menedzsment Taszkpaneleken történő felhasználásra, energia-menedzsmentre és hibakeresésre.
- Tápegység-tesztelés és otthoni mérés Tápegység- és áramforrás-teszteléshez, valamint általános otthoni villamos méréshez és barkácsoláshoz.
🛡️ Előnyök és funkciók
- Valós idejű felügyelet: Gyors, 300ms-enkénti leolvasással folyamatosan figyelemmel kísérhető tápegységek, akkumulátorok és panelek állapota.
- Kompakt beépíthetőség: Kis mérete miatt dobozba vagy panelre egyaránt könnyen beépíthető DIY, autós vagy napelemes rendszerekbe.
- Gyors hibadiagnosztika: Laboratóriumi tesztpadon és fejlesztői rendszerekben segít a rövidzár, túláram vagy túlfeszültség gyors felismerésében.
- Sokoldalú felhasználás: Otthoni, irodai, hobbi mikrokontroller vagy energia-menedzsment projektekhez egyaránt alkalmas.
⚠️ Mire kell figyelni a használat során?
- Csak DC rendszerekhez: A modul kizárólag egyenáramú (DC) rendszerekhez használható, váltóáramú (AC) mérésre nem alkalmas.
- Áramkorlát betartása: A 10A fölötti terhelés károsíthatja a modult, ezért a megadott maximális értékeket nem szabad túllépni.
- Helyes polaritás: Bekötéskor mindig ügyelni kell a polaritás helyes sorrendjére.
- Maximális tápfeszültség: A modult 30V-nál nagyobb feszültséggel ne tápláld, mivel a mérő működési feszültsége DC 4–30V.
🔌 Bekötés és használatba vétel
| Tápellátás | DC 4–30V feszültségről kell táplálni |
|---|---|
| Feszültségmérés | DC 0–100V tartományban csatlakoztatható a mérendő ponthoz |
| Árammérés | DC 0–10A tartományban csatlakoztatható a mérendő áramkörbe |
| Polaritás | Bekötéskor mindig ügyelni kell a helyes polaritásra |
🧩 Beépítési tippek
- Kompakt beépítés: Kis mérete révén dobozba, panelbe vagy fejlesztői padra egyaránt könnyen beépíthető.
- Szerelhető kialakítás: A modul kialakítása lehetővé teszi egyszerű rögzítését műhelyi vagy DIY környezetben.
❓ Gyakori kérdések (GYIK)
- Egyszerre méri ez a modul a feszültséget és az áramerősséget?Igen, a modul egyidejűleg jeleníti meg a DC feszültséget (0–100V) és az áramerősséget (0–10A).
- Beépíthető-e ez a digitális mérőmodul panelbe vagy fejlesztői padba?Igen, kompakt 48×29×21 mm-es mérete és egyszerű bekötése révén panelbe, dobozba vagy fejlesztői asztalra könnyen integrálható.
- Kizárólag DC rendszerekhez alkalmazható ez a volt-ampermérő modul?Igen, a modul kizárólag DC mérésekre alkalmas, váltóáramú (AC) rendszerekben nem használható.
