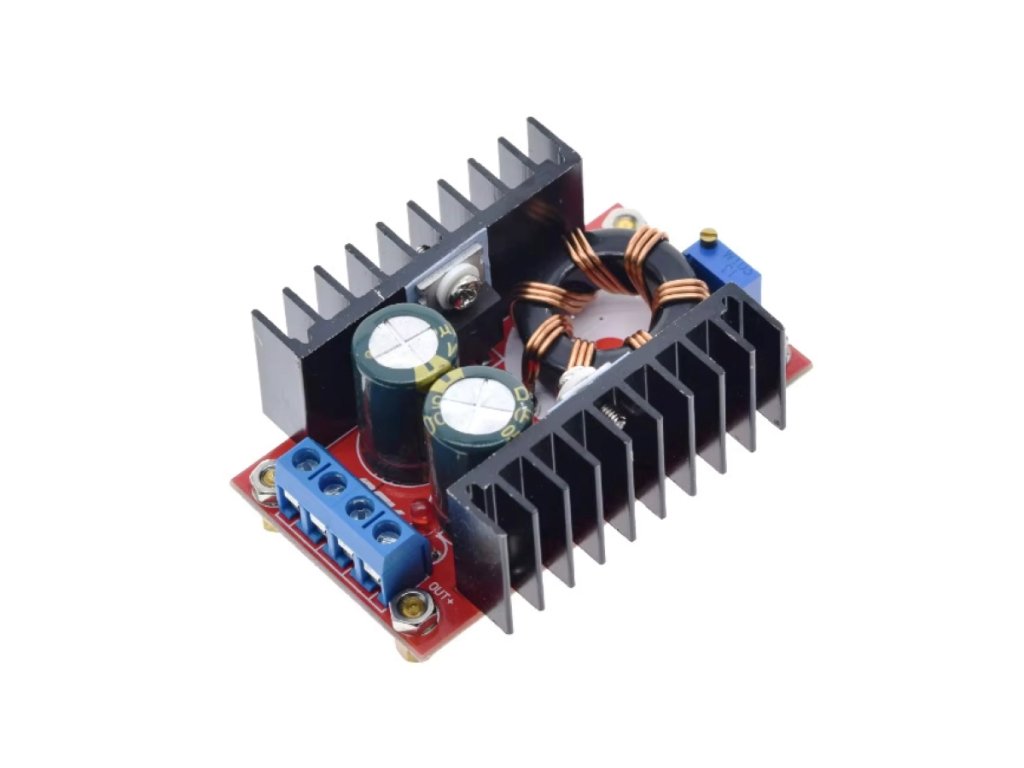

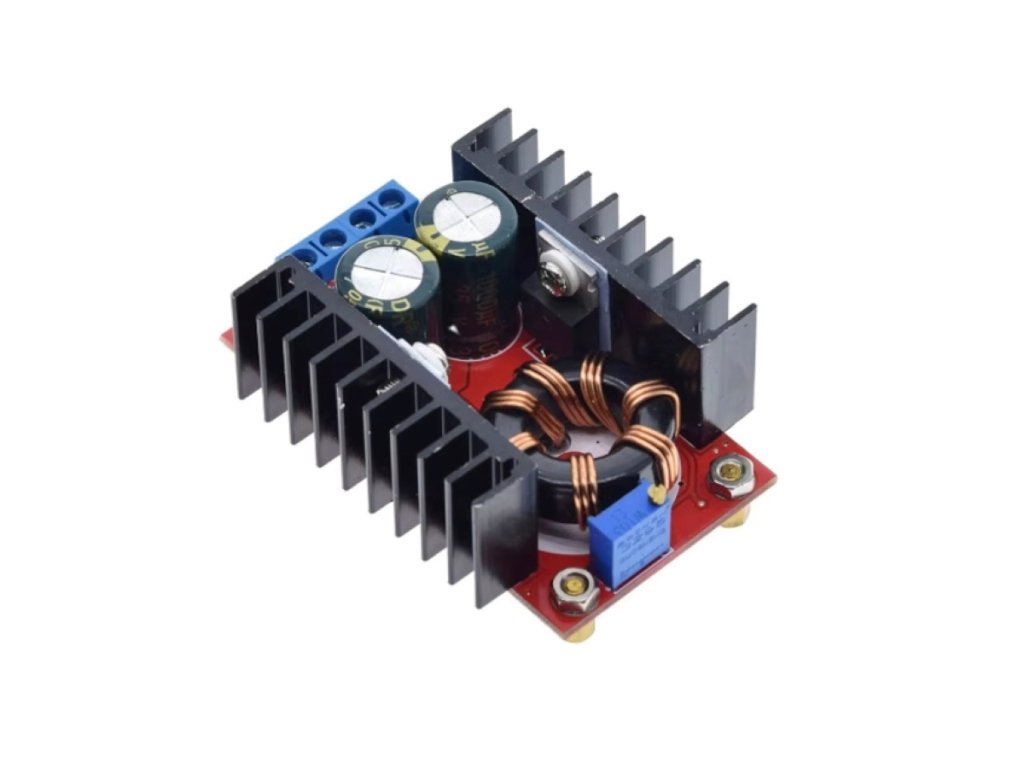

Boost Converter 150W / DC-DC Feszültségnövelő modul 10A (10V–32V → 12V–35V)
- Teljesítmény: 150W
- Bemeneti feszültség: 10V-32V DC
- Kimeneti feszültség: 12V-35V DC
- Max bementi áram: 16A
- Max kimeneti áram: 10A
Boost Converter 150W / DC-DC Feszültségnövelő modul 10A (10V–32V → 12V–35V)
Ez a 150W-os DC-DC boost converter feszültségnövelő modul 10V–32V bemeneti feszültségből 12V–35V állítható DC kimenetet biztosít, max. 10A kimeneti árammal. Kompakt kialakítása révén ideális LED szalagok, motorok, napelemes és DIY energiarendszerek tápellátásához.
💡 Miért érdemes ezt a boost convertert választani?
- ⚡ Nagy teljesítmény, kompakt méret Akár 10A kimeneti áram, kis helyigényű kialakítás.
- 🔋 Széles bemenet/kimenet tartomány Alkalmas akkumulátoros, autós, napelemes és labortáp fejlesztéshez.
- 📈 Kiemelkedő hatásfok Akár 95% körüli hatásfok, energiatakarékos üzem.
- 🔌 Tartós sorkapocs bekötés 10A feletti huzalozásra és stabil tápellátásra is alkalmas.
📊 Műszaki adatok
| Termék típusa | DC-DC boost converter / feszültségnövelő modul |
|---|---|
| Teljesítmény | max. 150W, hosszú távon kb. 100–120W, hűtéstől és tápminőségtől függően |
| Bemeneti feszültség | 10V–32V DC |
| Kimeneti feszültség | 12V–35V DC, állítható, potméterrel |
| Maximális bemeneti áram | 16A, rövid ideig |
| Maximális kimeneti áram | 10A, hosszabb távon hűtéssel ajánlott, 30–40°C környezetben |
| Méret | 36,5 mm × 65,1 mm × 23 mm |
| Átalakítás típusa | Kapcsolóüzemű DC-DC átalakítás |
| Feszültségállítás | Potméterrel állítható, kimeneti feszültség és áram tesztponttal |
| Hatásfok | Akár 95% |
| Galvanikus leválasztás | Nincs |
🔍 A legfontosabb paraméterek
- 150WMax. teljesítmény
- 10V–32VBemeneti feszültség
- 12V–35VKimeneti feszültség, állítható
- 10AMax. kimeneti áram
💡 Mire használható?
- LED szalag / LED panel tápellátása LED szalagok, nagyáramú LED panelek és világító testek tápellátásához.
- DC motorok és vezérlőpanelek DC motorok, vezérlőpanelek, rádiós adó-vevők, töltőállomások bemeneti/kimeneti átalakításához.
- Napelemes és akkumulátoros feszültségemelés Napelemes vagy akkumulátoros energia feszültségének emelésére, hordozható vagy fix rendszerekben.
- Laboratóriumi és DIY felhasználás Laboratóriumi tesztpad, DIY hobbiprojekt, ipari vezérlés vagy bemutatórendszer tápellátásához.
🛡️ Előnyök és funkciók
- Nagy hatásfokú átalakítás: Kapcsolóüzemű működés, kis melegedéssel és tartós, stabil kimenettel.
- Beépített hűtés: Beépített hűtő és ventilátorcsatlakozó segíti a nagyobb terhelésű, hosszabb üzemű működést.
- Állítható kimenet, tesztpontokkal: A kimeneti feszültség potméterrel állítható, a kimeneti feszültség és áramerősség tesztponttal ellenőrizhető.
- Univerzális felhasználás: Kis helyigényű, hordozható vagy fix rendszerekbe egyaránt beépíthető, nagy hatásfokú energiaellátást biztosít.
⚠️ Mire kell figyelni a használat során?
- Hűtés szükséges a max. teljesítményhez: A 10A-es kimeneti áram csak jó minőségű hűtéssel és megfelelő bemeneti táp mellett érhető el, túlmelegedés elleni védelem szükséges lehet.
- Bemeneti áram korlátozás: A 16A-es maximális bemeneti áram csak rövid ideig terhelhető, a huzalozást, csatlakozókat és tápmodult ehhez kell igazítani.
- Pontos beállítás terhelés mellett: A kimeneti feszültséget potméterrel, a kívánt terhelés mellett kell pontosan beállítani.
- Polaritásra figyelni kell: A fordított bekötés tönkreteszi a modult.
- Nincs galvanikus leválasztás: Érzékeny áramkörbe illesztéskor relé vagy izolátor modul alkalmazása javasolt.
- Csatlakozók ellenőrzése: Bekötés előtt és után ellenőrizni kell a csatlakozókat és a huzalozás hőterhelését, mert a laza kontaktus hosszú távon hibát okozhat.
- Aktív hűtés ajánlott folyamatos terhelésnél: Tartós, folyamatos 10A-es üzem esetén aktív hűtés, ventilátor vagy nagyméretű hűtőborda javasolt.
- Csak feszültségemelésre alkalmas: A modul kizárólag feszültséget emel, a bemeneti feszültség alatti kimenetet nem ad, például 10V bemenetre csak 12V-tól felfelé állítható a kimenet.
🔌 Bekötési útmutató
| Csatlakozási pont | Funkció |
|---|---|
| Bemeneti sorkapocs (IN) | 10V–32V DC bemeneti tápfeszültség csatlakoztatása |
| Kimeneti sorkapocs (OUT) | 12V–35V DC állítható kimeneti feszültség a fogyasztó felé |
| Potméter | Kimeneti feszültség finomhangolása |
| Tesztpont | Kimeneti feszültség és áramerősség mérésére |
🧩 Beépítési tippek
- Kompakt méret: A 36,5 mm × 65,1 mm × 23 mm-es méret révén panelbe vagy dobozba is könnyen beépíthető.
- Hűtés biztosítása: Nagyobb terhelésnél biztosíts megfelelő légáramlást vagy csatlakoztass ventilátort a beépített csatlakozóra.
- Stabil huzalozás: Használj a terheléshez megfelelő keresztmetszetű vezetéket és jól rögzített csatlakozókat a sorkapcsoknál.
❓ Gyakori kérdések (GYIK)
- Mit jelent az, hogy ez a modul csak feszültséget emel?A boost (step-up) jelleg azt jelenti, hogy a kimeneti feszültség mindig nagyobb kell legyen, mint a bemeneti – pl. 10V bemenetre minimum 12V kimenet állítható be.
- Milyen maximális kimeneti áramot biztosít ez a 150W-os boost modul?A modul maximálisan 10A kimeneti áramot tud leadni, de tartósan csak megfelelő hűtés mellett érhető el ez az érték.
- Kapcsolható ez a boost converter napelemes rendszerhez?Igen, akkumulátoros vagy napelemes DC forrásból magasabb feszültségű kimenet előállítására kifejezetten alkalmas.
