BMS 5S 18,5V/21V 25A – ötcellás Li-ion/LiPo akkumulátorvédő modul
- Folyamatos kisütési áram: 15A (max)
- Pillanatnyi kisütési áram: 25A
- Töltési feszültség: 21V
- Töltési áram: 15A (max)
BMS 5S 18,5V/21V 25A – ötcellás Li-ion/LiPo akkumulátorvédő modul
5S BMS akkumulátorvédő modul 18,5V névleges és 21V teljesen feltöltött Li-ion/LiPo pakkhoz, 15A folyamatos és kb. 25A pillanatnyi csúcsárammal. Minden cellapontot (B1–B4) külön figyel – akkus szerszám, robotikai projekt, LED világítás és 18–21V körüli DIY energiaforrásokhoz.
💡 Miért érdemes ezt a BMS modult választani?
- ✅ Teljes körű cellafelügyelet Az 5S akkumulátorcsomag névlegesen 18,5V-os, teljesen feltöltve 21V-os - a BMS figyeli a cellák feszültségét, és védi a pakkot túltöltés, túlmerülés, túláram és rövidzárlat ellen.
- ✅ 18-21V körüli lítium rendszerekhez Használható akkus szerszámokhoz, robotikai projektekhez, LED világításhoz, hordozható tápegységekhez, DIY energiatárolókhoz és modellezéshez.
- ✅ Közepes-nagy terhelésre méretezve Kb. 15A folyamatos és kb. 25A rövid idejű csúcsterhelésig alkalmas kisebb motoros, világítási, mobil tápellátási vagy elektronikai feladatokhoz.
- ✅ Hosszabb cellaélettartam A modul automatikusan lekapcsolja a töltést vagy a fogyasztót, ha valamelyik cella veszélyes feszültségtartományba kerül.
📊 Műszaki adatok
| Típus | 5S lítium-ion / LiPo BMS védőmodul |
|---|---|
| Cellaszám | 5 db sorba kötött cella |
| Névleges akkufeszültség | 18,5V |
| Teljesen feltöltött akkufeszültség | 21V |
| Ajánlott töltőfeszültség | 21V, 5S lítium akkumulátorhoz való töltő |
| Maximális folyamatos kisütési áram | kb. 15A |
| Rövid idejű csúcsterhelés | kb. 25A |
| Túláram-védelmi tartomány | jellemzően kb. 25-30A körül |
| Töltési áram | max. kb. 15A |
| Túltöltés érzékelési feszültség | kb. 4,25-4,28V cellánként |
| Túltöltés-védelmi késleltetés | kb. 0,5 másodperc |
| Túltöltés feloldási feszültség | kb. 4,08-4,15V cellánként |
| Túlmerülés érzékelési feszültség | kb. 2,5-2,55V cellánként |
| Túlmerülés-védelmi késleltetés | kb. 0,1 másodperc |
| Túlmerülés feloldási feszültség | kb. 2,9-3,0V cellánként |
| Rövidzárlatvédelem | automatikus leválasztás, nagyon gyors reakcióidővel |
| Belső ellenállás | alacsony ellenállású MOSFET-es kivitel |
| Önfogyasztás | alacsony nyugalmi áramfelvétel |
| Védelmi funkciók | túltöltés, túlmerülés, túláram, rövidzárlat elleni védelem |
| Bekötési pontok | B-, B1, B2, B3, B4, B+, P-, P+ |

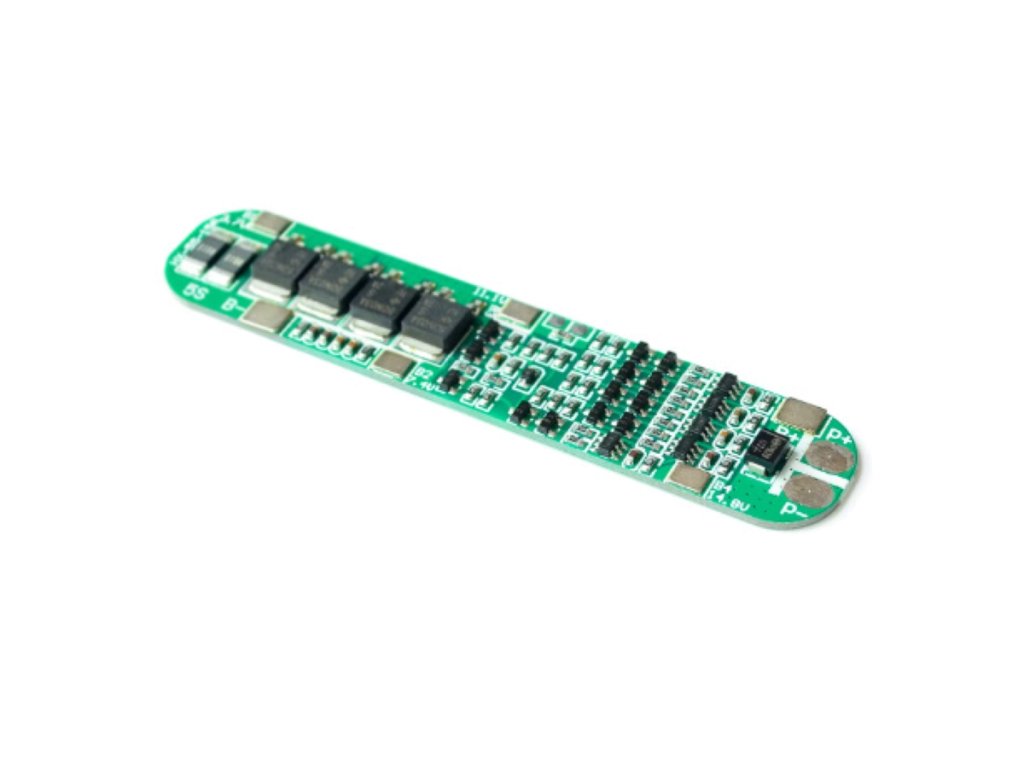

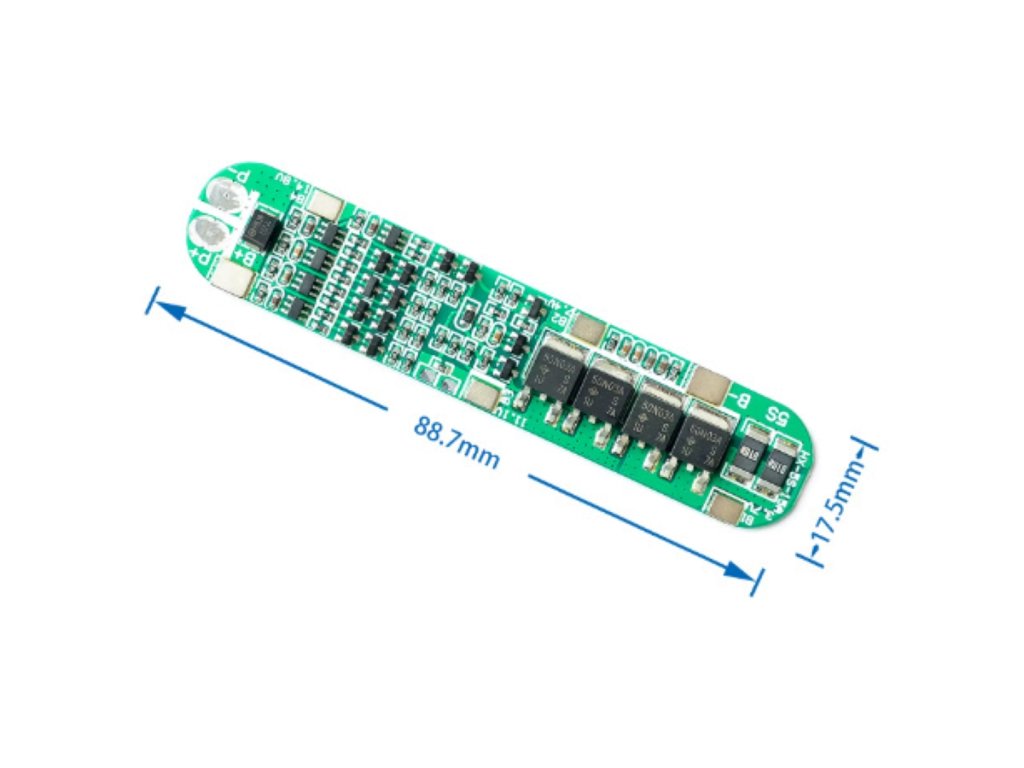

| Kialakítás | hosszúkás, kompakt panel, akkucsomagba vagy készülékházba építhető |
🔍 A legfontosabb paraméterek
- 18,5VNévleges feszültség
- 21VTeljesen feltöltött feszültség
- 15AFolyamatos áram
- 25ACsúcsterhelés
💡 Mire használható?
- Akkumulátorcsomagok 5S 18650, 21700 vagy LiPo akkumulátorcsomagok védelméhez.
- Szerszámok és tápegységek Akkus szerszám, hordozható tápegység és DIY energiatároló rendszerekhez.
- Világítás és robotika LED világítás, mobil világítás, vészvilágítás, robotika, RC modellezés, fejlesztői és oktatási projektek.
- Járművek és backup rendszerek Kisebb elektromos járművek, roller, e-bike kiegészítők, backup táp, műhelyi akkumulátorcsomag és szervizes akkupakk-építés.
🛡️ Előnyök és funkciók
- Teljes körű alapvédelem: Az 5S lítium akkumulátorcsomag túltöltés, túlmerülés, túláram és rövidzárlat elleni automatikus védelmet kap.
- 18,5V/21V rendszerekhez ideális: A modul kifejezetten 18,5V névleges és 21V teljesen feltöltött feszültségű akkucsomagokhoz készült.
- Közepes-nagy terhelés kezelése: Kb. 15A folyamatos és kb. 25A rövid idejű csúcsterhelésre alkalmas.
- Cellánkénti felügyelet: Minden soros cellapontot (B1-B4) külön figyel, ezzel biztonságosabbá teszi a teljes akkucsomag működését.
- Kompakt kialakítás: Hosszúkás, kompakt panel, amely könnyen beépíthető akkucsomagba vagy készülékházba.
- Alacsony önfogyasztás: Hosszabb állás esetén sem terheli jelentősen az akkumulátort.
- DIY és fejlesztői felhasználás: Hobbi, szervizes és fejlesztői akkumulátorépítéshez is praktikus megoldás.
⚠️ Mire kell figyelni a használat során?
- Csak 5S cellaszámhoz: Kizárólag 5S, azaz öt sorba kötött lítium-ion vagy LiPo cellához használható.
- Nem kompatibilis más cellaszámmal: Nem alkalmas 1S, 2S, 3S, 4S, 6S vagy más cellaszámú akkumulátorcsomaghoz.
- Megfelelő töltő használata: Töltéshez mindig 21V-os, 5S lítium akkumulátorhoz való töltőt használj.
- Pontos bekötési sorrend: A cellapontokat pontos sorrendben kell bekötni - B-, B1, B2, B3, B4, B+.
- Hibás polaritás kockázata: Hibás polaritás vagy rossz cellasorrend a BMS azonnali meghibásodását okozhatja.
- Áramhatárok betartása: A kb. 15A folyamatos áramhatárt tartós üzemben nem szabad túllépni, a kb. 25A csúcsterhelés csak rövid idejű indítási vagy pillanatnyi terhelésre értendő.
- Megfelelő vezetékezés: Nagyáramú használathoz megfelelő keresztmetszetű vezeték, jó forrasztás és megfelelő cella szükséges.
- Nem helyettesíti a töltőt: A BMS nem helyettesíti a megfelelő lítium töltőt, csak védelmi elektronika.
- Kiegyenlített cellák ajánlottak: Ez a típus jellemzően nem aktív balanszeres modul, ezért azonos típusú, azonos állapotú és előre kiegyenlített cellák használata ajánlott.
- Cellafeszültség ellenőrzése: Beépítés előtt minden cellafeszültséget külön ellenőrizz, és csak azonos töltöttségi szintű cellákat köss sorba.
- Fokozott odafigyelés szükséges: Az akkumulátorcsomag összeállítása fokozott figyelmet igényel, mert a lítium cellák hibás bekötése vagy túlterhelése veszélyes lehet.
🔌 Bekötési útmutató
| Csatlakozási pont | Funkció |
|---|---|
| B- | Az akkumulátorcsomag teljes negatív pontja |
| B1 | Az 1. cella pozitív pontja / az 1. és 2. cella közös pontja |
| B2 | A 2. és 3. cella közös pontja |
| B3 | A 3. és 4. cella közös pontja |
| B4 | A 4. és 5. cella közös pontja |
| B+ | Az akkumulátorcsomag teljes pozitív pontja |
| P- | Fogyasztó és töltő negatív kivezetése |
| P+ | Fogyasztó és töltő pozitív kivezetése |
🧩 Beépítési tippek
- Kompakt forma: A hosszúkás, kompakt panel jól beépíthető akkucsomagba, szerszámba vagy készülékházba.
- Egyeztetett cellák beépítése: Mivel a modul jellemzően nem aktív balanszeres, beépítés előtt érdemes azonos típusú, azonos állapotú és előre kiegyenlített cellákat összeválogatni.
❓ Gyakori kérdések (GYIK)
- Milyen cellaszámú akkumulátorhoz való ez a BMS 5S modul?Pontosan 5 sorba kötött (5S) Li-ion vagy LiPo cellához – névleges feszültsége 18,5V, teljesen feltöltve 21V.
- Milyen töltőfeszültség szükséges ehhez a BMS 5S 25A modulhoz?21V-os, 5S lítium akkumulátorhoz való CC/CV töltő – 24V-os ólomakkus töltő nem megfelelő.
- Miben különbözik a BMS 5S a BMS 6S modulhoz képest?Az 5S pakk 18,5V/21V rendszert fed le, míg a 6S 22,2V/25,2V rendszert – más cellaszám, más töltőfeszültség és más bekötési pontok szükségesek.
