XY-SK80 állítható DC-DC buck-boost konverter tápegység modul
- Termék típusa: XY-SK80 állítható DC-DC Buck-Boost konverter
- Bemeneti feszültség: DC 6.0V – 36V
- Kimeneti feszültség: DC 0.6V – 36V
XY-SK80 állítható DC-DC buck-boost tápegység modul – 80W digitális step-up/step-down labor tápegység
Az XY-SK80 állítható DC-DC buck-boost tápegység modul egy sokoldalúan használható, digitálisan szabályozható step-up/step-down tápegység modul, amely DC 6–36V bemeneti feszültségből képes 0.6–36V állítható kimeneti feszültséget előállítani. Ideális választás elektronikai fejlesztésekhez, akkumulátortöltéshez, LED meghajtáshoz, javítási munkákhoz és hordozható labor tápegység építéséhez.
A modul különlegessége, hogy buck-boost működésű, vagyis a bemeneti feszültségnél alacsonyabb és magasabb kimeneti feszültség beállítására is alkalmas. A digitális feszültség- és áramállítás, a nagy felbontású kijelzés, valamint a beépített védelmi funkciók miatt kényelmesen használható hobbi és fejlesztői környezetben is.
Az XY-SK80 DC-DC konverter modul akár 80W kimeneti teljesítményre képes természetes hűtés mellett, a maximális kimeneti áram pedig 0–5.100A között állítható. A modul támogatja a CV/CC üzemmódot, vagyis használható állandó feszültségű tápegységként és állandó áramú meghajtóként is.

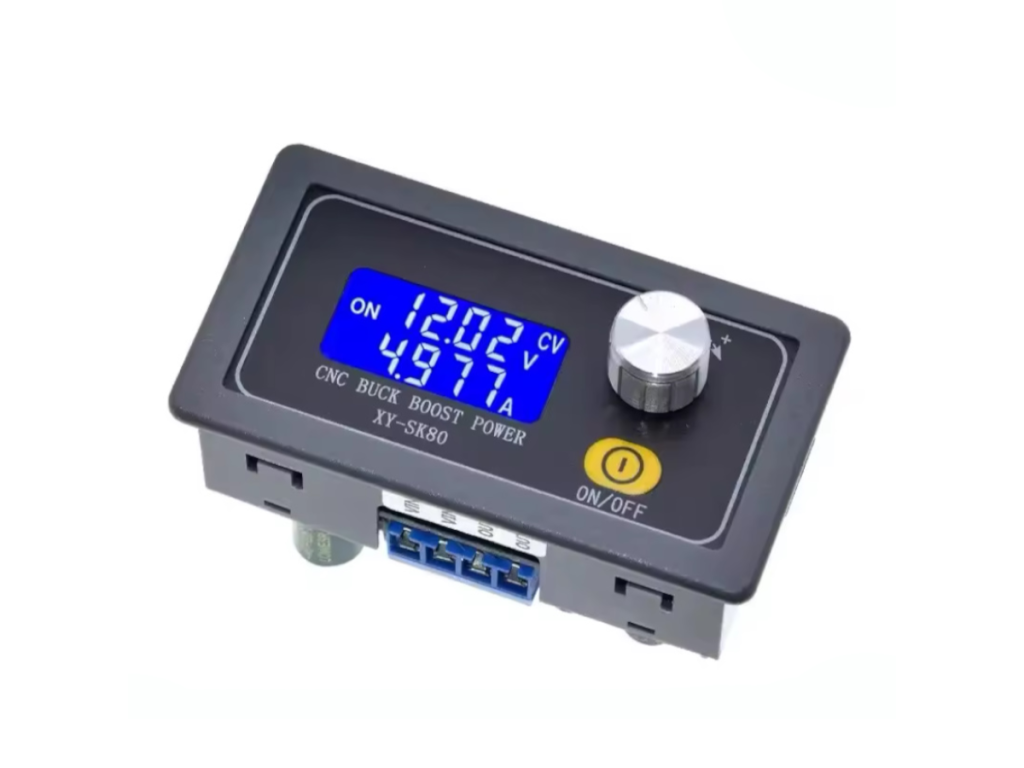

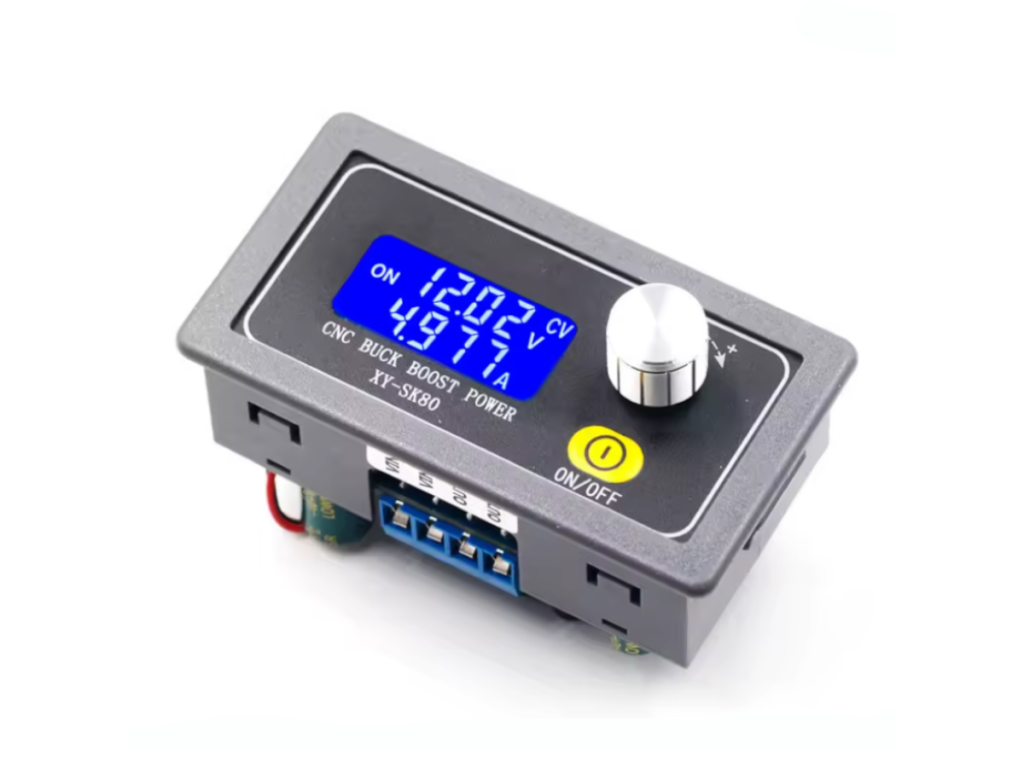

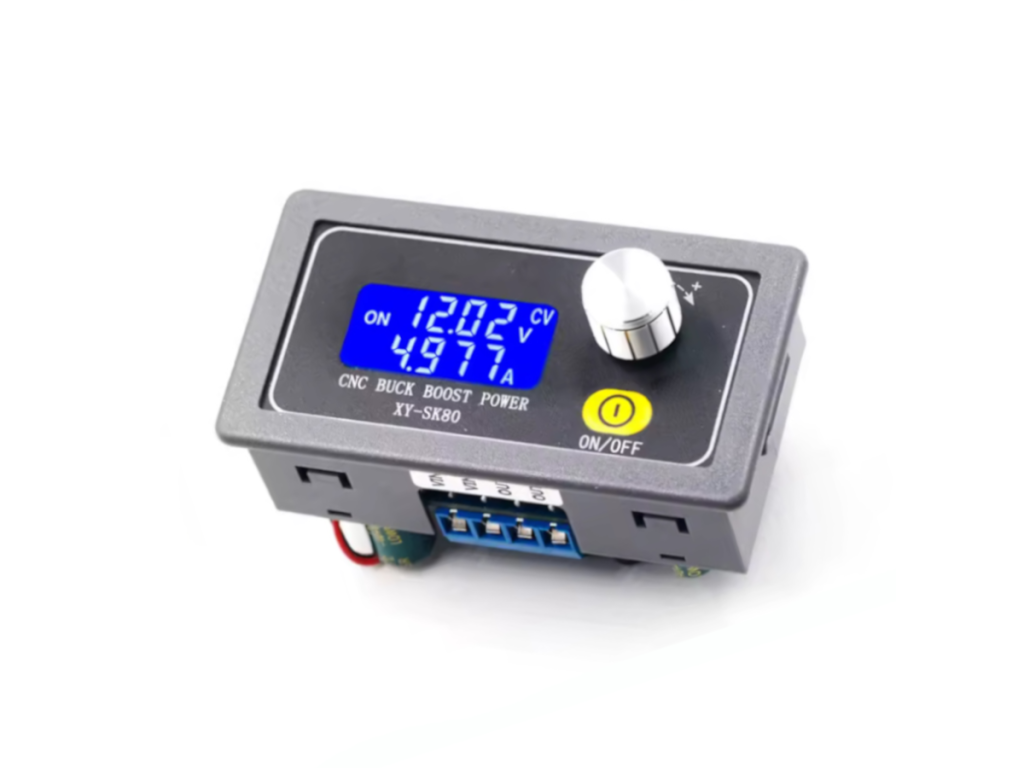

A beépített LCD kijelzőn könnyen követhető a beállított és aktuális feszültség, áram, teljesítmény, kapacitás, energia és működési idő. A modul rendelkezik bemeneti fordított polaritás elleni védelemmel, kimeneti rövidzárvédelemmel, visszafolyás elleni védelemmel, valamint szoftveres túlfeszültség-, túláram-, túlterhelés-, túlmelegedés- és alulfeszültség-védelemmel.
💡 Miért érdemes ezt az XY-SK80 DC-DC tápegység modult választani?
- ⚡ Buck-boost működés A modul képes feszültséget csökkenteni és növelni is, így rugalmasan használható különböző bemeneti és kimeneti igényekhez.
- 📟 Digitális LCD kijelző Átlátható felületen jeleníti meg a feszültséget, áramot, teljesítményt és egyéb működési adatokat.
- 🎛️ Állítható feszültség és áram Digitálisan beállítható kimeneti feszültség és áramkorlát, CV/CC üzemmóddal.
- 🛡️ Többszintű védelem Rövidzár-, fordított polaritás-, túláram-, túlfeszültség-, túlmelegedés- és alulfeszültség-védelemmel rendelkezik.
📊 Milyen műszaki adatokkal rendelkezik?
| Termék típusa | Állítható DC-DC buck-boost tápegység modul / digitális step-up step-down konverter |
|---|---|
| Modul típusa | XY-SK80 |
| Bemeneti feszültség | DC 6.0V – 36V |
| Ajánlott bemeneti feszültség | 7V felett ajánlott, alacsonyabb bemenetnél a kimeneti teljesítmény csökkenhet |
| Kimeneti feszültség | DC 0.6V – 36V |
| Kimeneti áram | 0 – 5.100A |
| Kimeneti teljesítmény | Akár 80W természetes hűtés mellett |
| Működési mód | Buck-boost, step-up és step-down működés |
| Feszültség pontosság | ±0.5% + 1 digit |
| Feszültség felbontás | 0.01V |
| Áram pontosság | ±0.5% + 3 digit |
| Áram felbontás | 0.001A |
| Hatásfok | Kb. 88% |
| Működési frekvencia | 180kHz |
| Soft start | Igen |
| Kijelző | Professzionális LCD kijelző |
| Vezérlés | Forgó enkóder és ON/OFF gomb |
| Védelmi funkciók | OVP, OCP, OPP, OTP, LVP, rövidzárvédelem, fordított polaritás elleni védelem |
| Bemeneti fordított polaritás védelem | Igen, fordított bekötés esetén nem ég le |
| Kimeneti rövidzárvédelem | Igen, a kimenet rövidre zárható védelemmel |
| Kimeneti visszafolyás elleni védelem | Igen, akkumulátorhoz közvetlenül is csatlakoztatható megfelelő beállítás mellett |
| Túlmelegedés védelem | Igen, kb. 100°C |
| Statisztikai funkciók | Kapacitás, energia és működési idő mérése |
| Felhasználás | Labor tápegység, akkumulátortöltő, LED áramgenerátor, elektronikai tesztelés, fejlesztés, javítás |
| Csomag tartalma | 1 db XY-SK80 tápegység modul |
| Megjegyzés | A VIN- és OUT- pontokat nem szabad rövidre zárni, mert ez a konstans áram funkció hibás működését okozhatja. |
🔍 Melyek a legfontosabb jellemzői?
- 80WMax. teljesítmény
- 6–36VBemenet
- 0.6–36VKimenet
- 5.100AMax. áram
💡 Mire használható?
-
Labor tápegység építés Állítható feszültségű és áramkorlátos DC tápegységként használható elektronikai teszteléshez és fejlesztéshez.
-
Akkumulátortöltés Megfelelő feszültség- és áramkorlát beállításával akkumulátortöltőként is alkalmazható.
-
LED állandóáramú meghajtás Áramkorlátos üzemmódban LED-ek és LED modulok meghajtására, valamint fokozatmentes fényerőszabályzásra is használható.
-
Elektronikai javítás és tesztelés Áramkörök, modulok, motorok, érzékelők és fejlesztőpanelek próbaüzeméhez használható.
🛡️ Mik az előnyei és funkciói?
-

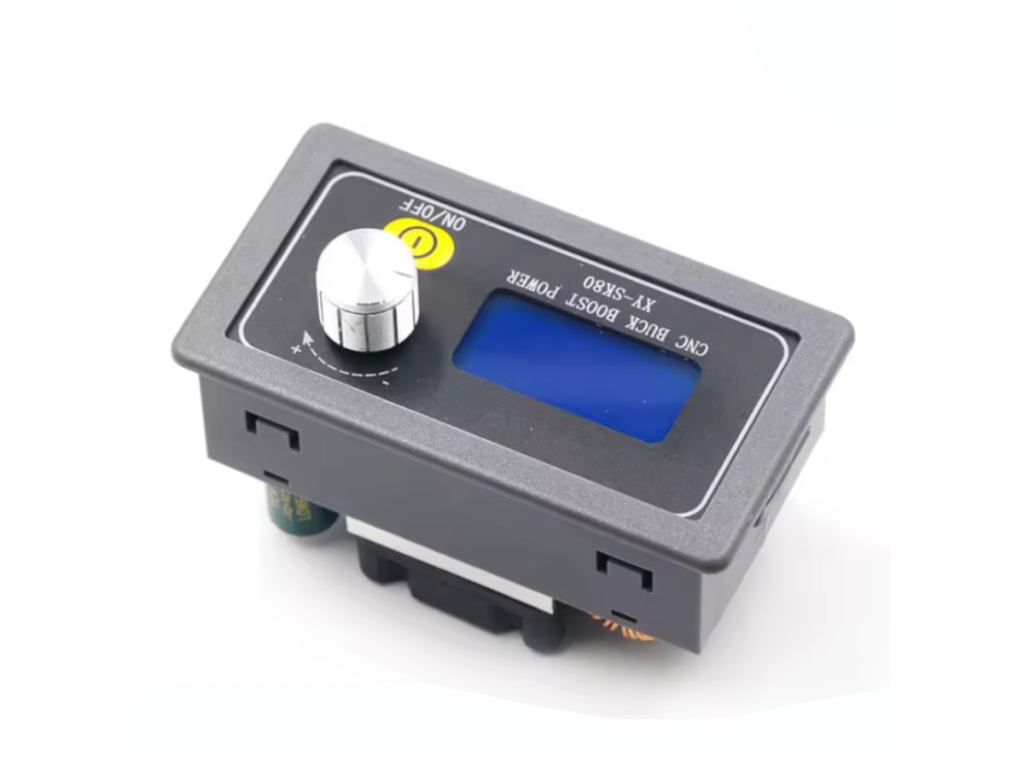

Digitális beállítás: A feszültség és az áram digitálisan, forgó enkóderrel állítható, így gyorsabb és pontosabb beállítást tesz lehetővé, mint a hagyományos trimmeres modulok.
-
CV/CC működés: A modul állandó feszültségű és állandó áramú üzemmódra is képes, ezért tápegységként, töltőként és LED driverként is használható.
-
Védelmi rendszer: Beépített túlfeszültség-, túláram-, túlterhelés-, túlmelegedés- és alulfeszültség-védelem segíti a biztonságosabb használatot.
-
Kimenet lezárása: A beállított feszültség és áram lezárható, így csökkenthető a véletlen elállítás vagy hibás kezelés esélye.
-
Kapacitás és energia mérés: A modul képes kapacitás, energia és működési idő statisztikák kijelzésére, ami hasznos akkumulátoros és tesztelési feladatoknál.
-
Akkumulátorhoz is használható: A kimeneti visszafolyás elleni védelem miatt megfelelő beállítások mellett akkumulátortöltési feladatokra is alkalmas.
⚠️ Mire kell figyelni használatkor?
-
Bemeneti feszültség: A modul 6–36V bemeneti feszültséggel működik, de 7V feletti bemeneti feszültség használata ajánlott a stabilabb teljesítmény érdekében.
-

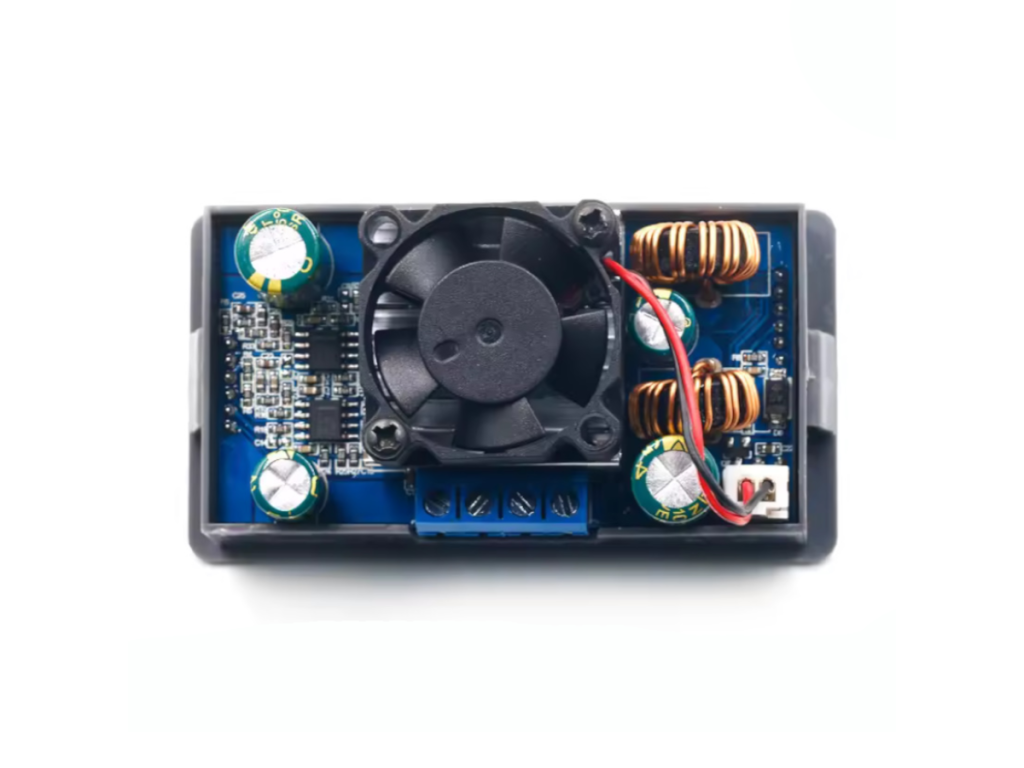

Hűtés: Nagyobb terhelésnél, tartós 80W közeli működésnél gondoskodni kell megfelelő szellőzésről vagy kiegészítő hűtésről.
-
VIN- és OUT- rövidzár tiltott: A modul bemeneti negatív és kimeneti negatív pontját nem szabad rövidre zárni, mert a konstans áram funkció hibásan működhet.
-
Akkumulátortöltésnél óvatosság szükséges: Mindig az adott akkumulátor típusához megfelelő töltési feszültséget és áramkorlátot kell beállítani.
-
Beállítás ellenőrzése: Terhelés csatlakoztatása előtt érdemes ellenőrizni a beállított kimeneti feszültséget és áramkorlátot.
🔌Hogyan kell bekötni?

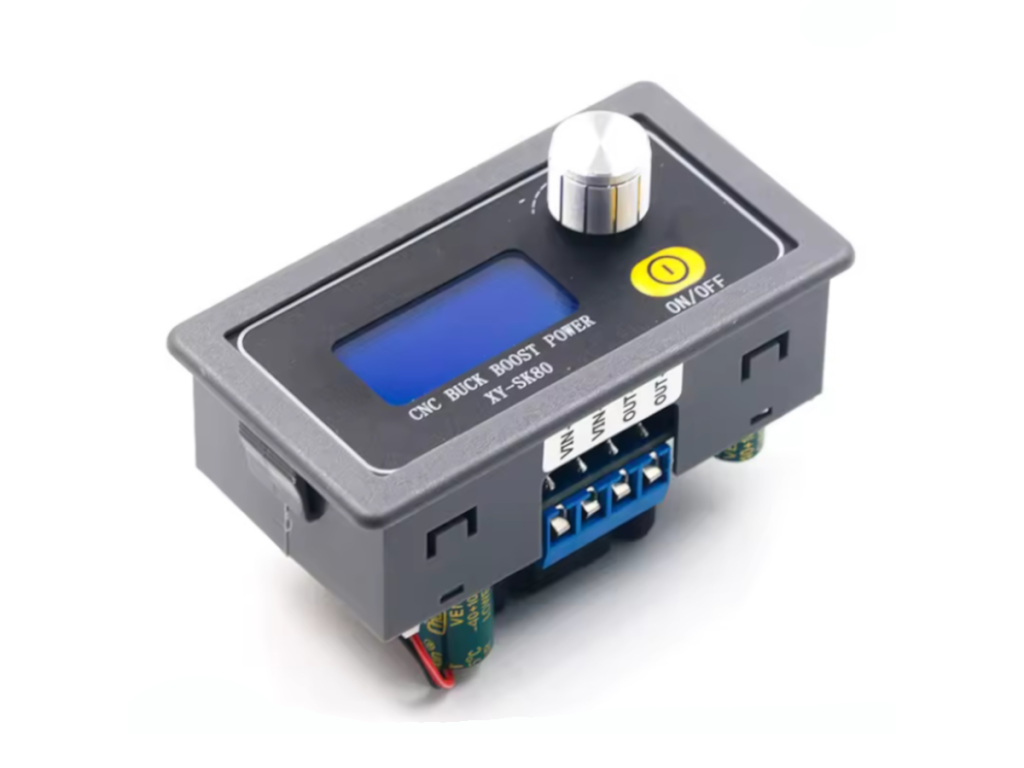

| XY-SK80 csatlakozás | Funkció |
|---|---|
| VIN+ | Pozitív bemeneti tápfeszültség, DC 6–36V |
| VIN- | Bemeneti negatív / föld |
| OUT+ | Pozitív kimeneti feszültség a terhelés vagy akkumulátor felé |
| OUT- | Kimeneti negatív pont |
| ON/OFF gomb | Kimenet be- és kikapcsolása, valamint egyes beállítások kezelése |
| Forgó enkóder | Feszültség, áram és menüparaméterek beállítása |
⚙️ Hogyan állítható be?
-
Beállítási menü: A forgó enkóder gombját körülbelül 3 másodpercig nyomva tartva léphetsz be a beállítási felületre.
-
Paraméterek módosítása: Az enkóder forgatásával változtatható az érték, rövid megnyomásával pedig váltható a beállítandó paraméter.
-
Mentés és kilépés: A beállítások után az enkóder gombját ismét körülbelül 3 másodpercig nyomva tartva a modul kilép a menüből, és automatikusan menti az értékeket.
-
Zárolás funkció: Az enkóder gombjának körülbelül 5 másodperces nyomva tartásával a beállított feszültség és áram zárolható, majd ugyanígy feloldható.
-
Statisztikák törlése: A megfelelő kijelzőfelületen az ON/OFF gomb hosszú megnyomásával a kapacitás-, energia- vagy időadatok törölhetők.
❓ FAQ – XY-SK80 DC-DC buck-boost tápegység modul
-
⚡ Mire használható az XY-SK80 tápegység modul?Az XY-SK80 használható állítható DC tápegységként, akkumulátortöltőként, LED állandóáramú meghajtóként, valamint elektronikai tesztelési és fejlesztési feladatokhoz.
-
🔌 Mekkora bemeneti feszültséget igényel?A modul DC 6–36V bemeneti feszültséggel működik, de a stabilabb teljesítmény érdekében 7V feletti bemenet ajánlott.
-
📊 Mekkora kimeneti feszültséget tud adni?Az XY-SK80 kimeneti feszültsége 0.6V és 36V között állítható.
-
🔋 Használható akkumulátortöltésre?Igen, megfelelő feszültség és áramkorlát beállításával akkumulátortöltőként is használható, mivel támogatja az állandó áramú és állandó feszültségű működést.
-
💡 Alkalmas LED meghajtásra?Igen, állandó áramú üzemmódban LED meghajtóként is használható, és az áramérték állításával fokozatmentes fényerőszabályzás valósítható meg.
-
🛡️ Milyen védelmekkel rendelkezik?A modul rendelkezik bemeneti fordított polaritás elleni védelemmel, kimeneti rövidzárvédelemmel, visszafolyás elleni védelemmel, valamint túlfeszültség-, túláram-, túlterhelés-, túlmelegedés- és alulfeszültség-védelemmel.
