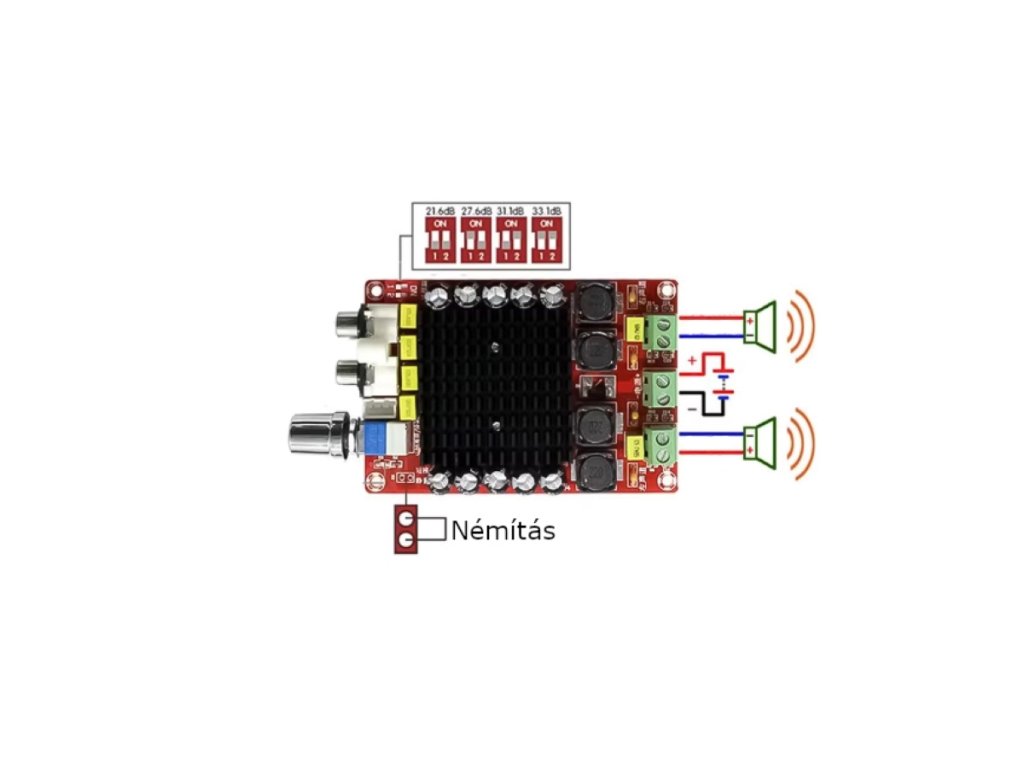

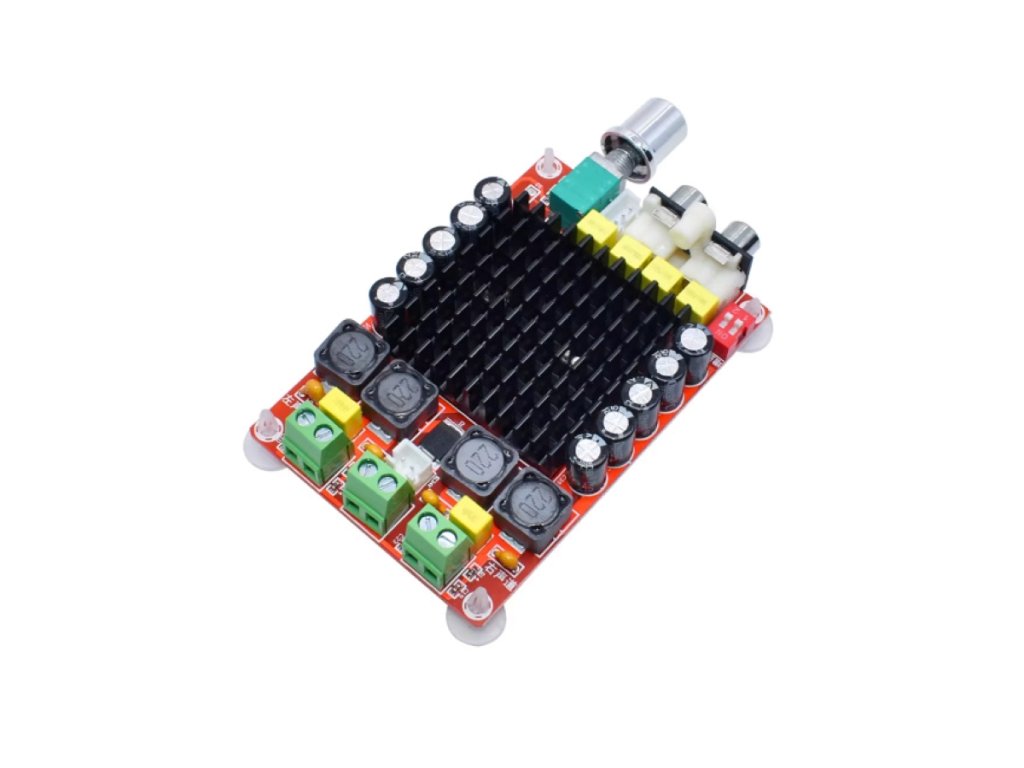

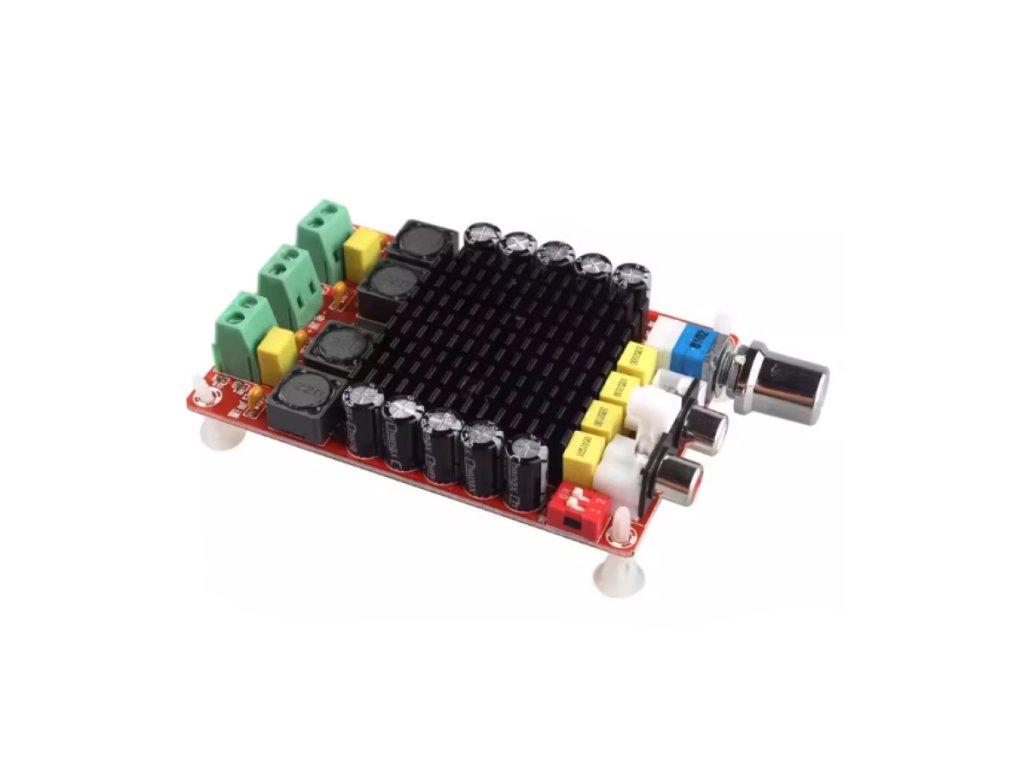

Az XH-M510 egy kompakt, nagy teljesítményű D osztályú erősítő modul, amelyet a TDA7498 lapkára építettek. 2×100W sztereó teljesítményt kínál, extra nagy hatékonysággal és nagyon alacsony torzítással. Ez a modul ideális otthoni vagy hordozható hifi végerősítőhöz, aktív hangsugárzóhoz, DIY hangrendszer-építéshez, akár mobil, akár fix telepítéshez is.

XH-M510 D OSZTÁLYÚ KÉTCSATORNÁS ERŐSÍTŐ MODUL (TDA7498, 2×100W)

Mire jó ez az erősítő modul?

✅ Hifi hangrendszerekben, aktív hangfalban, DIY, műhely vagy hobbi végerősítőként
Professzionális, tiszta, nagy teljesítményű sztereó hangot ad, kicsi helyen – minimális melegedéssel és tápfeszültség-igénnyel.

✅ Könnyű integráció mikrokontrolleres, számítógépes, Bluetooth, vagy mobil audio projektekhez
Modern, energiatakarékos technológia – egyaránt alkalmas otthoni, műhely, vagy autós erősítőnek is.

Főbb jellemzők

🔹 Típus: TDA7498 alapú, kétcsatornás D osztályú erősítő modul
🔹 Termék modell: XH-M510
🔹 Bemeneti feszültség: 15V–32V DC (a nagyobb teljesítményhez 24–32V szükséges, min. 5–8A tápegység ajánlott)
🔹 Kimeneti teljesítmény: 2×100W (4Ω terhelésen, tipikus hangszóróval)
🔹 Kimeneti impedancia: 4Ω–8Ω (széles körben kompatibilis, tipikus hifi, PA vagy DIY hangszórókkal)
🔹 Harmonikus torzítás (THD): 0,05% (PO=1W) – kimagaslóan alacsony torzítás tiszta hangért
🔹 Frekvencia tartomány: 18 – 100 kHz (teljes audió sáv, sőt, azon is túl)
🔹 Kapcsolási frekvencia: 360 kHz (nagy hatékonyság, minimális veszteséghő)
🔹 Jel-zaj viszony: 110 dB (professzionális, zavarmentes hang)
🔹 Méret: 96 mm × 64 mm × 25 mm (kompakt, egyszerűen panelbe, dobozba szerelhető)
🔹 Védelem: rövidzár, túlmelegedés, túláram (TDA7498-re jellemző integrált védelem)

Előnyei

✔️ Nagy teljesítmény kis helyen – ideális aktív polc- vagy padlón álló hangfalakhoz, mobil/kültéri rendszerekhez
✔️ D osztályú hatékonyság – kevesebb tápfogyasztás, minimális melegedés, hosszabb élettartam
✔️ Nagyon alacsony torzítás, magas jel-zaj viszony – tiszta, részletgazdag hangzás
✔️ Széles táp- és hangszóró kompatibilitás – könnyen illeszthető bármilyen hangrendszerhez
✔️ Biztonsági védelemmel ellátott – nem károsodhat rövidzár, túlterhelés esetén sem
✔️ Egyszerű szerelés, plug & play csatlakozók

Felhasználási területek

🔋 Otthoni hifi, házimozi vagy sztereó hangfal erősítő
💡 Aktív hangsugárzó, DIY zenei rendszer, bluetooth hangfal, aktív szatelit hangrendszer
🛠️ Stúdiós vagy műhelyes fejlesztés, hangtechnikai demonstráció, oktatópanel
🎛️ Autóhifi, party hangrendszer, mobil installációk, prezentációs, kiállítási rendszerek
🏠 Kompakt hangmodul, beépített vagy rejtett végfok, okosotthon vagy okoshangszóró projektek

Fontos tudnivalók

⚡ Csak jó minőségű, stabil DC tápegységet használj – a maximális teljesítményhez nagy áram (minimum 5-8A) szükséges!
⚡ Hangszórót a minimum 4Ω–8Ω tartományban csatlakoztass – túl alacsony vagy magas impedancián a teljesítmény, hűtés vagy zaj megváltozhat
⚡ Túlmelegedés védelem miatt, nagy hangerő mellett szükség lehet hűtőborda/aktív ventillátor alkalmazására
⚡ A bemeneti zaj érzékeny – shieldelt kábeleket, rövid összekötést használj a forrás és az erősítő közt
⚡ A kapcsolási frekvencia (360 kHz) “hallhatatlan”, audio kimenete zajmentes, de extrém érzékeny jelforrásnál ferritgyűrű/vonzó ferrit szükséges lehet
⚡ A kétcsatornás (sztereó) kivitel miatt bal és jobb oldal külön tápcsatlakozón keresztül is illeszthető, de általában közös tápággal működik
