XH-M164 NE5532 sztereó előerősítő és hangszínszabályzó modul 5W
- Típus: XH-M164 kétcsatornás digitális erősítő
- Működési feszültség: 12-24V AC kettős tápellátás (12V-0-12V 24V-0-24V)
- Fő chip: NE5532
- Teljesítmény: 5W
XH-M164 NE5532 sztereó előerősítő és hangszínszabályzó modul 5W

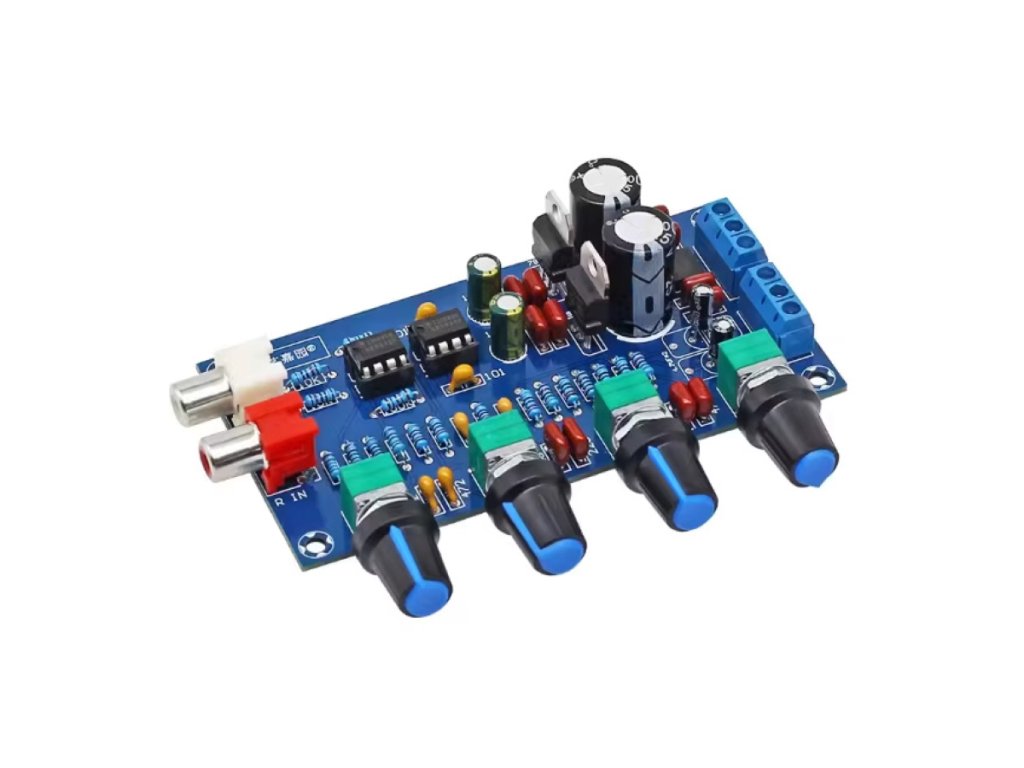

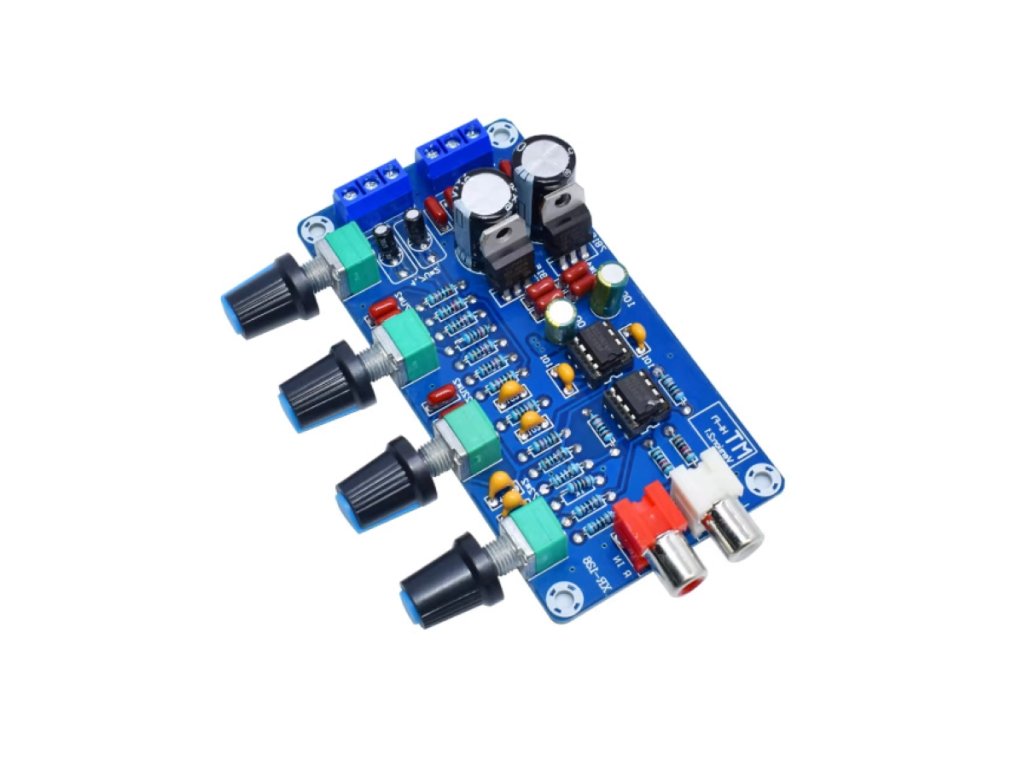

Az XH-M164 analóg NE5532 műveleti erősítőre épülő kétcsatornás előerősítő és hangszínszabályzó modul. Négy potméterrel (hangerő basszus közép magas) pontosan beállítható a hangkép – szimmetrikus AC táp szükséges. Ideális hifi és DIY hangrendszerek hangszínszabályzójának.
💡 Miért érdemes ezt az előerősítő modult választani?
- 🎚️ Teljes hangszín-szabályzás Basszus, magas, közép és hangerő potméterekkel egymástól függetlenül állítható.
- 🔊 Hifi minőségű NE5532 erősítő Két NE5532 műveleti erősítő IC biztosítja az alacsony zaj- és torzítási értéket.
- 🎧 Univerzális RCA bemenet CD-lejátszó, számítógép, MP3 vagy más vonalszintű sztereó forrás csatlakoztatására alkalmas.
- 📦 Kompakt kialakítás 105×54×23 mm-es méret, könnyen beépíthető DIY vagy hifi projektekbe.
📊 Műszaki adatok
| Termék típusa | Kétcsatornás analóg előfok NE5532 műveleti erősítő IC-vel |
|---|---|
| Modell | XH-M164 |
| Fő chip | NE5532 (két darab, kiváló zaj- és torzítási érték, hifi minőség) |
| Működési feszültség | 12–24V AC kettős tápellátás (12V-0-12V vagy 24V-0-24V szimmetrikus transzformátor szükséges) |
| Kimenő teljesítmény | 5W (alacsony végfok teljesítmény, inkább előfok/hangszínszabályzó funkció) |
| Bemeneti interfész | RCA sztereó audiobemenet, CD/PC/MP3-hoz kompatibilis |
| Kimeneti interfész | 2.54-3P sorkapocs (bal/jobb, GND), illesztett végfokhoz csatlakoztatható |
| Beállítások | 4 potméter (hangerő, basszus, magas, közép/alto) |
| Csatornák száma | Kétcsatornás (sztereó) |
| Méret | 105 mm × 54 mm × 23 mm |
🔍 A legfontosabb paraméterek
- 12–24V ACTápfeszültség
- 5WKimenő teljesítmény
- 2× NE5532Fő chip
- 105×54×23 mmMéret
💡 Mire használható?
- Otthoni hifi rendszer Sztereó hangszínszabályzó előfokként otthoni hangrendszerekhez.
- DIY audioprojektek Aktív hangdobozok, műhelykísérletek és oktatási elektronikai projektek építéséhez.
- Forrás illesztése végfokhoz CD-lejátszó, számítógép vagy Bluetooth-vevő jelének előkészítése végfok elé.
- Hangrendszer felújítás Vintage hangrendszerek és meglévő hifi berendezések hangszín finomhangolásához.
🛡️ Előnyök és funkciók
- Teljes hangkép-szabályzás: Basszus, magas, közép és hangerő egymástól függetlenül állítható.
- Hifi minőségű erősítés: NE5532 műveleti erősítő – kiváló zaj- és torzítási paraméterek.
- Univerzális bemenet: Sztereó RCA bemenet PC, telefon, CD vagy dekóder forrás fogadására.
- Alacsony zajú táplálás: Szimmetrikus AC táp – alacsonyabb zaj, hatékonyabb jellánc.
- Gyors beszerelés: Egyszerű bekötés, standard interfész.
- Kompakt méret: Kis hifi dobozba vagy DIY projektbe könnyen integrálható.
⚠️ Mire kell figyelni a használat során?
- Csak szimmetrikus AC tápról: Kettős AC tápfeszültséggel (pl. 12V-0-12V vagy 24V-0-24V) működik, egyszerű DC tápra nem köthető.
- Nem D osztályú végfok: Az NE5532 opamp analóg karakterű, a „D osztály” megnevezés félrevezető – ez minőségi előerősítő/hangszínszabályzó, nem végfok.
- Kis teljesítmény: A kimenet csak végfokon vagy aktív hangszórón ad hallható hangerőt, önmagában kis teljesítményű.
- Csak vonalszintű bemenet: Az RCA bemenet csak vonalszintű (LINE IN) jelforráshoz illeszthető, mikrofonhoz vagy hangszerhez előfok/lágyító szükséges.
- Árnyékolás javasolt: A potméterek rögzítését és kábelezését zajérzékeny környezetben árnyékolással célszerű megoldani.
- „0” pont ellenőrzése: A panel közepén lévő „0” pont a kettős tápfeszültség középvonala, a bekötést beépítés előtt mindig ellenőrizd.
- Nem kihangosításra való: Az 5W-os teljesítmény elegendő előfoknak, de kihangosított végfokozat üzemre nem alkalmas.
🔌 Bekötési útmutató
| Csatlakozási pont | Funkció |
|---|---|
| RCA bemenet (Bal/Jobb) | Sztereó audioforrás csatlakoztatása (CD, PC, MP3) |
| 2.54-3P sorkapocs kimenet | Bal, jobb és GND kimenet a végfok felé |
| AC tápbemenet | Szimmetrikus 12V-0-12V vagy 24V-0-24V AC transzformátor csatlakoztatása |
| „0” középpont | A kettős tápfeszültség középvonala |
🧩 Beépítési tippek
- Árnyékolt kábelezés: Zajérzékeny környezetben a potméterek vezetékeit árnyékolással érdemes szerelni.
- Bekötés ellenőrzése: A szimmetrikus táp bekötését és a panel „0” középpontját beépítés előtt mindig ellenőrizd.
- Kompakt elhelyezés: A 105×54×23 mm-es méret miatt szűk hifi dobozokba vagy DIY panelekbe is jól illeszthető.
❓ Gyakori kérdések (GYIK)
- Milyen tápellátás szükséges az XH-M164 modulhoz?Szimmetrikus kettős AC tápfeszültség szükséges (12V-0-12V vagy 24V-0-24V transzformátor) – egyszerű DC tápra nem köthető!
- Végfokként is használható az XH-M164 modul?Nem – ez valójában előerősítő és hangszínszabályzó. 5W-os teljesítménye halhatóan csak külön végfokkal vagy aktív hangszóróval meghajtva érvényesül.
- Milyen hangforráshoz illeszthető az XH-M164?RCA (sztereó line-in) bemenettel rendelkezik – CD-lejátszó PC Bluetooth vevő vagy más vonalszintű forrás csatlakoztatható rá.
