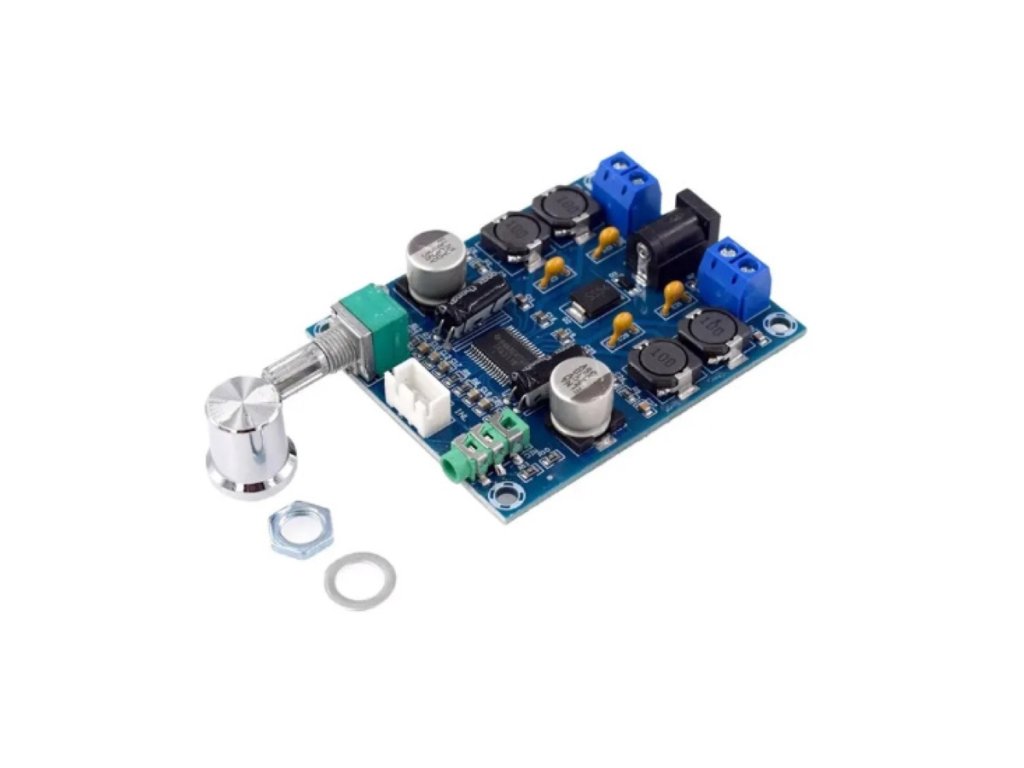

XH-M312 D osztályú sztereó erősítő modul 2×45W AUX bemenettel
- Típus: XH-M312
- Bemeneti feszültség: DC12V-28V
- Tápfeszültség csatlakozó: DC aljzat (5,5 * 2,1)
- Bemeneti áram: >3A
- Kimeneti teljesítmény: 45W x 2
XH-M312 D osztályú sztereó erősítő modul – 2×45W kimenet, 3,5mm-es AUX bemenettel
Az XH-M312 egy kompakt D osztályú sztereó erősítő modul 2×45W kimenettel és 3,5mm-es AUX hangbemenettel. DC 12–28V tápról működik és 100dB-es jel/zaj aránnyal tiszta zavarmentes hangot biztosít – DIY hangrendszerekhez és aktív dobozokhoz.
💡 Miért érdemes ezt az erősítő modult választani?
- 🔊 Kompakt sztereó erősítő Kétcsatornás D-osztályú végfok gyors nagy hatásfokú hangfelerősítéshez mobil vagy fix kiépítésű hangrendszerekhez.
- 🎧 Univerzális audio bemenet 3,5mm-es jack bemenettel TV PC mobil Arduino/ESP vagy játékkonzol hangkimenete is közvetlenül csatlakoztatható.
- 💶 Költséghatékony megoldás Sztereó vagy párhuzamos két hangsugárzós alkalmazásokhoz hirdetés bolt kiállítás busz vagy oktatás céljára.
- 🔈 Nagy hangminőség Az 1kΩ-os bemeneti impedancia és a 100dB jel/zaj arány tiszta zajmentes megszólalást biztosít 4–8Ω-os hangszórókkal.
📊 Műszaki adatok
| Termék típusa | Sztereó D-osztályú hangerősítő modul |
|---|---|
| Modell | XH-M312 |
| Bemeneti feszültség | DC 12–28V, 5,5×2,1mm-es aljzat |
| Min. bemeneti áram | Nagyobb mint 3A |
| Kimeneti teljesítmény | 45W × 2, sztereó |
| Kimeneti impedancia | 4–8Ω |
| Bemeneti impedancia | 1kΩ |
| Jel/zaj viszony | 100dB |
| Erősítési tényező | 30TSP |
| Csatornák száma | 2, bal és jobb, sztereó |
| Audio bemenet | 3,5mm-es jack aljzat, szabványos AUX |
| Méret | 66mm × 53mm |
| Kivitel | Csavaros vagy forrasztható hangszóró- és tápbekötés, jól látható panel |
🔍 A legfontosabb paraméterek
- 2×45WKimeneti teljesítmény
- DC 12–28VTápfeszültség
- 4–8ΩHangszóró impedancia
- 100dBJel/zaj viszony
💡 Mire használható?
- Aktív hangdoboz és zenelejátszó Portable zenelejátszókhoz, sztereó hirdetéshez vagy infopultokhoz készített aktív hangdobozokba építve.
- DIY hangprojektek Hobbi hifi építéshez és Arduino vagy ESP alapú hangkimenet erősítéséhez.
- TV PC és mobil AUX erősítés TV PC vagy mobiltelefon AUX kimenetének felerősítéséhez 3,5mm-es jack bemeneten keresztül.
- Szabadtéri hangosítás és oktatás Bemutató- vagy oktatási rendszerekhez, kiállításokhoz és szabadtéri hangosításhoz.
🛡️ Előnyök és funkciók
- Nagy teljesítmény: A 2×45W kimenet szoba, garázs vagy akár kültéri hangosításhoz is elegendő teljesítményt ad.
- Energiatakarékos D-osztály: Nagy hatásfokú működés mellett a modul alig melegszik.
- Rugalmas hangszórókompatibilitás: Bármilyen 4–8Ω-os hangszóróhoz köthető, flexibilis kábelezéssel és könnyű szereléssel.
- Univerzális bemenet: A 3,5mm-es jack aljzattal PC, mobil, Arduino, Raspberry vagy lejátszó is gyorsan csatlakoztatható.
- Tiszta hangzás: A 100dB-es jel/zaj arány mellett nincs brumm, zúgás vagy zavaró háttérzaj.
- Kompakt kivitel: Kicsi, masszív panel, amely DIY hangdobozba, soundbarba, autóba vagy fix telepítéshez egyaránt alkalmas.
⚠️ Mire kell figyelni a használat során?
- Kizárólag DC tápellátás: A modul csak 12–28V DC feszültségről, 5,5×2,1mm-es aljzaton keresztül működik, kevesebb feszültségen halkabb, több feszültségen hangosabb kimenetet ad.
- Megfelelő tápegység szükséges: A teljes kimeneti teljesítmény kihozásához legalább 3A-es tápegység szükséges.
- Csak megfelelő impedanciájú hangszóró: Kizárólag a specifikációnak megfelelő 4–8Ω-os hangsugárzót köss rá.
- Nézd meg a panel feliratait: A csatlakozási pontok egyértelműen fel vannak tüntetve a panelen, szerelés előtt ellenőrizd őket.
- Minimális szellőzés zárt dobozban: A D-osztály miatt kevés hőt termel, de zárt dobozban is hagyj minimális szellőzést.
- Ügyelj a polaritásra és csatlakozóméretre: A táp-bekötésnél a megadott csatlakozóméret és polaritás betartása szükséges, más típussal nem kompatibilis.
- Ne lépd túl a terhelhetőséget: Túl nagy terhelésnél vagy helytelen bekötésnél a modul károsodhat, mindig a műszaki adatok szerint használd.
🔌 Bekötési útmutató
| Csatlakozási pont | Funkció |
|---|---|
| DC tápaljzat, 5,5×2,1mm | 12–28V DC tápfeszültség bekötése |
| Audio bemenet, 3,5mm jack | Hangforrás, TV, PC, mobil vagy Arduino/ESP csatlakoztatása |
| Hangszóró kimenet | Csavaros vagy forrasztható bekötés 4–8Ω-os hangszóróhoz |
🧩 Beépítési tippek
- Kompakt méret: A 66×53mm-es panel könnyen elhelyezhető aktív hangdobozban vagy más zárt dobozmodulban.
- Feliratok ellenőrzése: Bekötés előtt nézd át a panelen feltüntetett jelöléseket a helyes csatlakoztatáshoz.
- Szellőzés zárt dobozban: Zárt házba építve hagyj minimális szellőzést a modul körül.
❓ Gyakori kérdések (GYIK)
- Milyen hangforrással kompatibilis az XH-M312 modul?Beépített 3,5mm-es jack bemeneten keresztül PC mobiltelefon Arduino/ESP vagy bármilyen AUX kimenetű forrás közvetlenül csatlakoztatható.
- Mekkora tápegység szükséges a 2×45W-os teljesítményhez?Minimum 3A-es DC 12–28V tápegység szükséges a maximális kimeneti teljesítmény eléréséhez.
- Milyen hangszórókhoz illeszthető az XH-M312 erősítő?4–8 Ω impedanciájú hangszórókhoz ajánlott – eltérő impedancián teljesítményveszteség vagy torzítás léphet fel.
