2SC5200+2SA1943 AB osztályú mono erősítő modul 100W – hifi végfok
- Működési feszültség: DC 10V - 45V
- Kimeneti teljesítmény: 100W (4 Ohm ± 35V)
- Maximális kimeneti teljesítmény: 150W (4 Ohm ± 45V)
- Mérete: 80mmx50mmx35mm
A termék átlagos értékelése 5-ből 5,0 csillag.
1 értékelés
2SC5200+2SA1943 AB osztályú mono erősítő modul 100W – hifi végfok

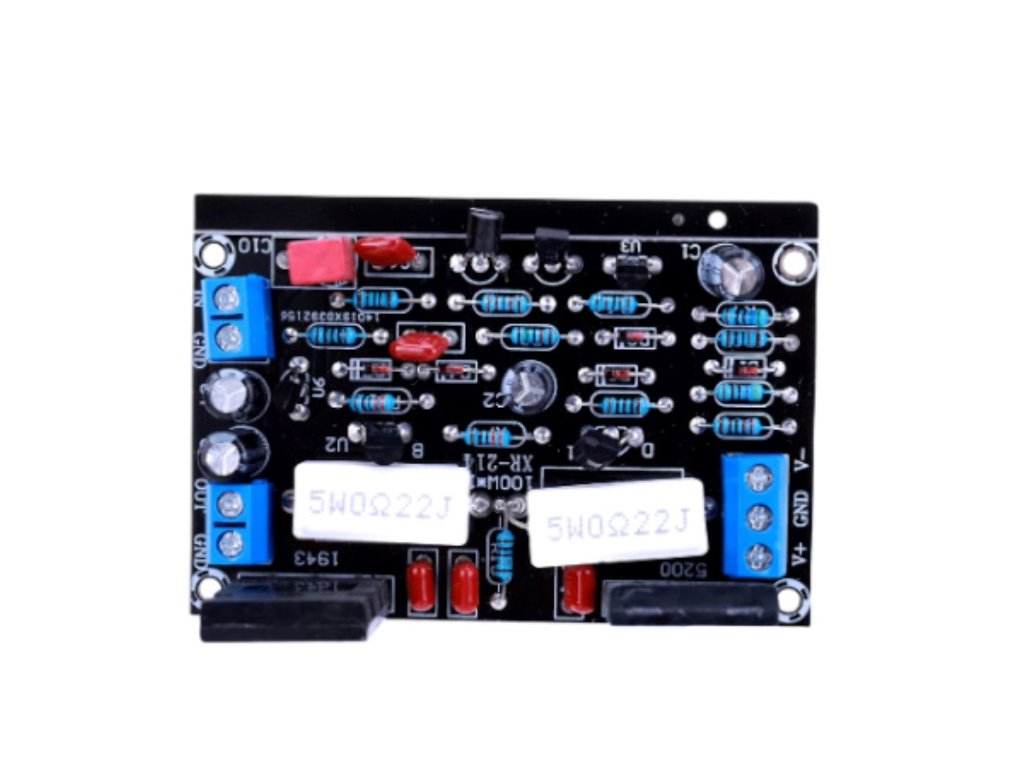

2SC5200 és 2SA1943 tranzisztorokon alapuló AB osztályú mono végfokmodul – 100W névleges (150W max) teljesítménnyel DC 10–45V tápról. Kiváló hangminőség és alacsony torzítás – otthoni hifi stúdió és DIY aktív hangrendszerekhez tökéletes.
💡 Miért érdemes ezt az erősítőt választani?
- 🏠 Otthoni és félprofesszionális hangrendszerekhez Kiváló hifi végfok, amely 4Ω terhelésen valódi 100W kimenő teljesítményt kínál, így alkalmas hangdobozok, aktív szub vagy PA-rendszerek meghajtására.
- 🛠️ DIY és hangtechnikai fejlesztésekhez Ideális hobbi erősítőépítéshez, rendezvénytechnikához, mélynyomók, nagyobb hangsugárzók meghajtásához.
- 🎵 Tiszta, torzításmentes hangzás Az AB osztályú topológia kevesebb torzítással és melegebb hangzással üzemel, mint D osztályú rokonai.
- 🔧 Egyszerű szerelés Kompakt nyomtatott áramköri lapon (PCB), amely megkönnyíti a beépítést.
📊 Műszaki adatok
| Termék típusa | AB osztályú mono erősítő modul |
|---|---|
| Tranzisztorok | 2SC5200 (NPN), 2SA1943 (PNP) nagy teljesítményű, hifi audio minőségű |
| Működési feszültség | DC 10–45V |
| Névleges kimeneti teljesítmény | 100W (4Ω, ±35V tápfeszültségnél) |
| Maximális kimeneti teljesítmény | 150W (4Ω, ±45V tápfeszültségnél) |
| Kimeneti impedancia | 4 Ω (ajánlott, de 8 Ω-on is üzemeltethető kisebb teljesítménnyel) |
| Teljes méret | 80mm × 50mm × 35mm |
| Végtranzisztorok közötti lyuktávolság | 47mm |
| Áramköri lap | Kompakt nyomtatott áramköri lap (PCB) az egyszerű szereléshez |
| Védelem | Alacsony kapcsolási zaj, ajánlott hangszóróvédő áramkörrel használni |
| Konstrukció | Jól szellőző, masszív konstrukció |
🔍 A legfontosabb paraméterek
- 100WNévleges teljesítmény (4Ω, ±35V)
- 150WMax. teljesítmény (4Ω, ±45V)
- DC 10–45VTápfeszültség tartomány
- 4ΩKimeneti impedancia
💡 Mire használható?
- Otthoni hifi rendszerek Otthoni hifi vagy házimozi rendszerek erősítőjeként.
- PA és rendezvénytechnika PA/hangosítási célok, rendezvény-technika.
- DIY aktív hangfalak DIY aktív hangfalak, mélynyomók meghajtásához.
- Stúdió- és hangprojektek Hangprojekteknél végfokként, fejlesztéshez, stúdió-előerősítő után.
🛡️ Előnyök és funkciók
- Magas teljesítmény, hifi hangzás: Kiváló tranzisztorokkal, torzításmentes működés.
- Széles tápfeszültség-tartomány: Többféle áramellátásról üzemeltethető.
- Könnyen szerelhető: Stabil, erősített panel, előre fúrt lyukakkal.
- Stabilitás nagy hangerőnél is: Megbízható túlmelegedés- és túláram-védelemmel (opcionális).
⚠️ Mire kell figyelni a használat során?
- Maximális teljesítmény feltételei: A 150W/4Ω csak megfelelő tápfeszültséggel (+/-45V) és jó hűtéssel érhető el.
- Hűtőborda szükséges: Kizárólag megfelelő hűtőbordával használd, a tranzisztorok jelentős hőt termelnek.
- Impedancia korlát: Csak 4Ω vagy 8Ω impedanciájú hangsugárzókat kösd az erősítőre.
- Helyes polaritás: A tápfeszültség polaritáshelyes bekötése kiemelten fontos.
- Hangszóróvédő ajánlott: Hangszóróvédő (relé) használata ajánlott a kapcsolási zaj és DC-ütés elkerülésére.
🧩 Beépítési tippek
- Hűtőborda felszerelése: A 47mm-es lyuktávolság a két végtranzisztor között megkönnyíti a hűtőborda felszerelését.
- Megfelelő hűtés biztosítása: Használj kellően méretezett hűtőbordát, mivel a tranzisztorok jelentős hőt termelnek.
- Hangszóróvédő relé beépítése: Ajánlott hangszóróvédő áramkör használata a kapcsolási zaj és a DC-ütés elkerülésére.
❓ Gyakori kérdések (GYIK)
- Miben különbözik ez az AB osztályú erősítő a D osztályú moduloktól?Az AB osztályú topológia kevesebb torzítással és melegebb analóg hangzással üzemel – a D osztályú modulok nagyobb hatásfokot kínálnak de eltérő hangkarakter jellemzi őket.
- Milyen hűtést igényel a 2SC5200+2SA1943 modul?Kötelező megfelelő hűtőborda alkalmazása – a tranzisztorok komoly hőt termelnek különösen nagyobb tápfeszültségnél.
- Mekkora teljesítmény érhető el ezzel az AB osztályú erősítővel?4Ω-os terhelésen ±35V tápnál 100W ±45V-nál maximum 150W – de az utóbbi nem ajánlott a nagy hőtermelés miatt.
