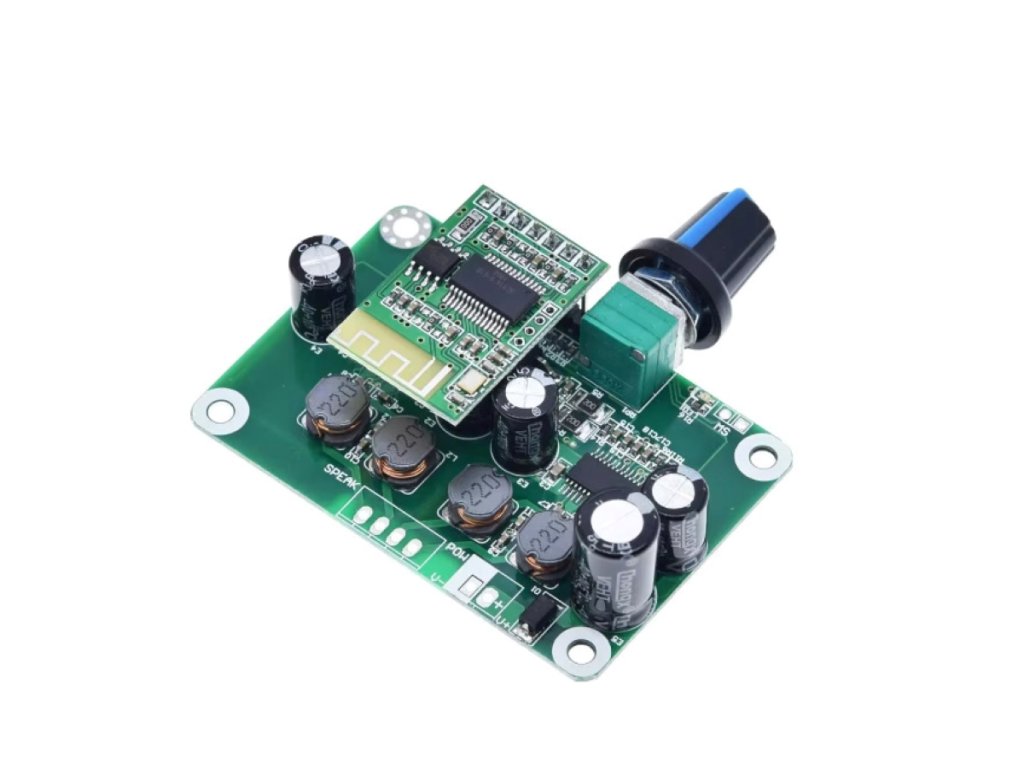

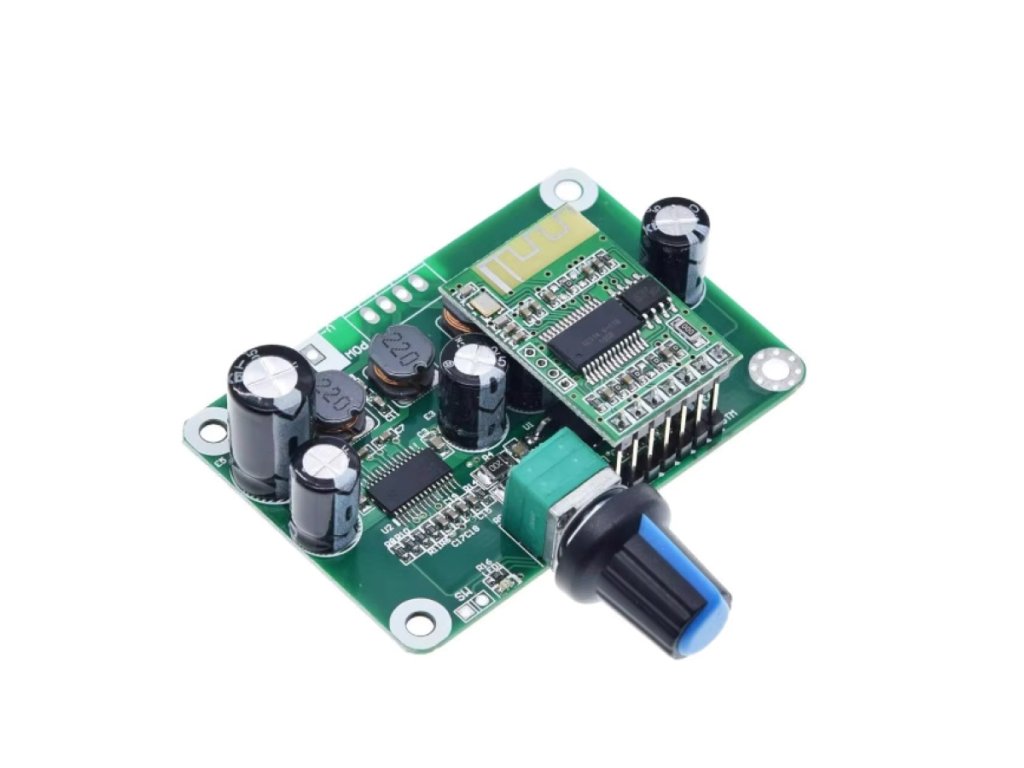

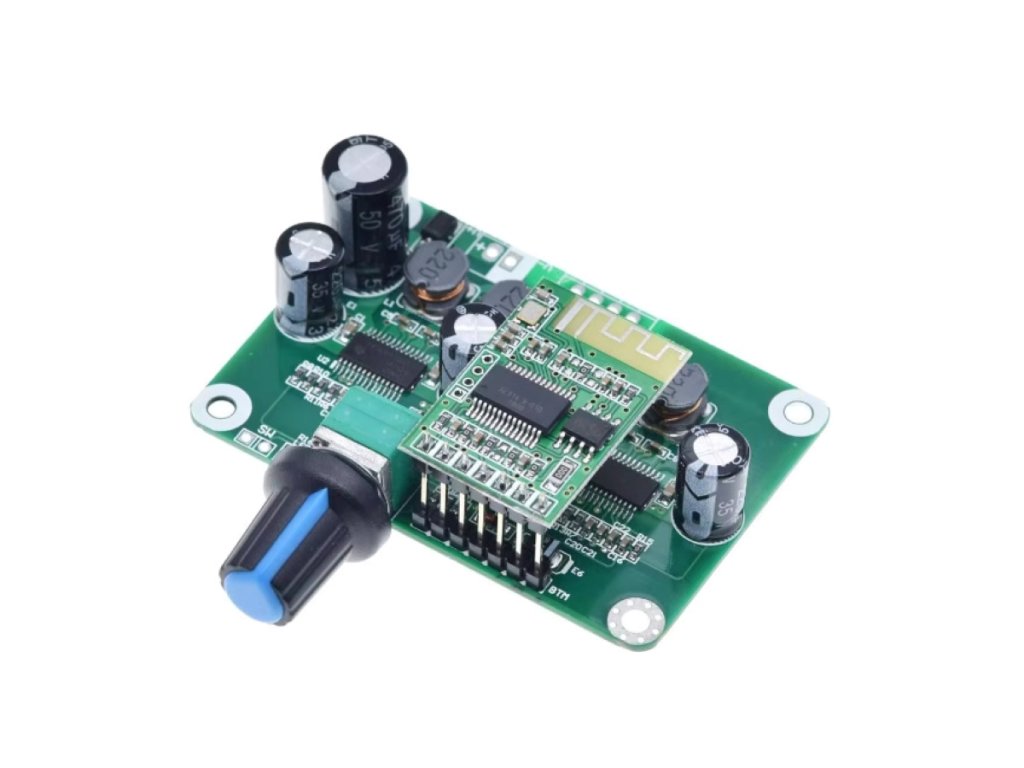

TPA3110 Bluetooth 4.2 sztereó erősítő modul 2×30W
- Típus: TPA3110 Kétcsatornás Digitális Erősítő
- Blutooth típusa: 4.2
- Feszültség: 12V-24V DC
- Teljesítmény: 2x30W
- Méret: 63mm x 43mm x 19mm
TPA3110 Bluetooth 4.2 sztereó erősítő modul 2×30W
Kompakt TPA3110 D osztályú Bluetooth 4.2 sztereó erősítő modul – 2×30W teljesítménnyel és 12–24V tápfeszültség-tartománnyal. Könnyen illeszthető DIY aktív hangdobozba és hordozható hangrendszerbe. Beépített túlmelegedés- rövidzár- és túláram-védelemmel.
💡 Miért érdemes ezt az erősítő modult választani?
- 📶 Bluetooth 4.2 vezérlés Vezeték nélkül streamelhetsz zenét mobilról, tabletről vagy PC-ről, stabil és energiatakarékos kapcsolattal.
- 🔊 2×30W teljesítmény Kétcsatornás Class D erősítés, mely otthoni, műhely vagy autós hangsugárzókhoz is elegendő teljesítményt ad.
- 📦 Kompakt méret Mindössze 63 mm × 43 mm × 19 mm, könnyen beépíthető aktív hangdobozokba és DIY projektekbe.
- 🛡️ Túlterhelés elleni védelem Túlmelegedés, rövidzár és túláram esetén a modul automatikusan lekapcsol.
📊 Műszaki adatok
| Típus | TPA3110 kétcsatornás digitális erősítő IC |
|---|---|
| Bluetooth verzió | 4.2 |
| Tápfeszültség | DC 12–24V |
| Kimeneti teljesítmény | 2×30W, optimálisan 16V tápon, 4 vagy 8Ω-os hangszóróval |
| Frekvenciatartomány | kb. 20Hz–20kHz |
| Jel-zaj viszony | 100dB felett |
| Torzítás | 0,1% alatt |
| Védelem | Túlmelegedés, rövidzár és túláram elleni automatikus lekapcsolás |
| Méret | 63 mm × 43 mm × 19 mm |
| Kimeneti impedancia | 4–8Ω |
| Kimenet | Sorkapocs/csavarszorítós hangszóró és tápbemenet |
| Vezérlés | Hangerőszabályzó potméter vagy előre beállított szint |
🔍 A legfontosabb paraméterek
- 2×30WKimeneti teljesítmény
- 12–24V DCTápfeszültség
- Bluetooth 4.2Vezeték nélküli kapcsolat
- 100dB+Jel-zaj viszony
💡 Mire használható?
- Bluetooth aktív hangsugárzó DIY doboz, otthoni, irodai vagy mobil hangszóró fejlesztéséhez.
- Oktatási és fejlesztői projektek Makett, edukációs, Arduino/ESP32 projektekhez, kis robot hangmoduljához.
- Hordozható hangrendszerek Party box, mozi hangforrás vagy kiegészítő hifi rendszer Bluetooth bemenettel.
- Stúdió és zeneszerkesztés Háttérhangfal-motor és gyakorló sztereó rendszerek építéséhez.
🛡️ Előnyök és funkciók
- Energiatakarékos, hűvös működés: Nincs szükség bonyolult hűtésre, akár zárt dobozban is stabilan üzemel.
- Széles tápfeszültség-tartomány: 12–24V DC között szinte bármilyen tápforrásról, akár akkumulátorról is működtethető.
- Egyszerű kábelezés: Sorkapocs/csavarszorítós csatlakozás, minimális szereléssel beköthető.
- Jó ár-érték arány: Alapzajmentes működés, kiemelkedő, 100dB feletti jel-zaj viszonnyal.
⚠️ Mire kell figyelni a használat során?
- Tápfeszültség megválasztása: A maximális teljesítmény 16–20V tápon érhető el, 24V fölött jó minőségű, 2–3A-es tápegység szükséges.
- Impedancia korlát: Csak 4–8Ω-os hangszóróval használd, túl kis impedancia (pl. 2Ω) veszélyes lehet.
- Bluetooth visszajelzés: Csatlakozáskor rövid sípszó hallható, ez a bekapcsolás/csatlakozás jelzése.
- Árnyékolás: A panelen nincs külön erősített föld, hosszú vagy zajos kábelezésnél figyelj az árnyékolásra.
- Minőségi alkatrészek: Hifi minőséghez oxidmentes vezetéket és minőségi tápot használj.
- Nedvesség elleni védelem: Szabadban csak védett beépítésben használható, a panel és a Bluetooth antenna érzékeny a nedvességre.
- Hőelvezetés: Nagy hangerőn indokolt lehet kis hűtőborda vagy szellőztetés alkalmazása.
🔌 Bekötési útmutató
| Csatlakozási pont | Funkció |
|---|---|
| Tápbemenet | DC 12–24V tápfeszültség csatlakoztatása sorkapcson |
| Hangszóró kimenet | 4–8Ω-os hangszóró csatlakoztatása sorkapocs/csavarszorítós kimeneten |
| Vezérlés | Hangerőszabályzó potméter vagy előre beállított szint |
❓ Gyakori kérdések (GYIK)
- Milyen Bluetooth verziót támogat a TPA3110 erősítő modul?Bluetooth 4.2-t – stabil energiatakarékos kapcsolattal kompatibilis okostelefonnal tablettel és PC-vel egyaránt.
- Mekkora teljesítményt nyújt ez a Bluetooth erősítő modul?Optimálisan 16V tápfeszültségen 2×30W teljesítményt ad 4 vagy 8 Ω-os hangszórókra.
- Milyen védelmi funkciói vannak a TPA3110 Bluetooth modulnak?Beépített túlmelegedés- rövidzár- és túláram-védelem gondoskodik a biztonságos működésről – hiba esetén automatikusan lekapcsol.
