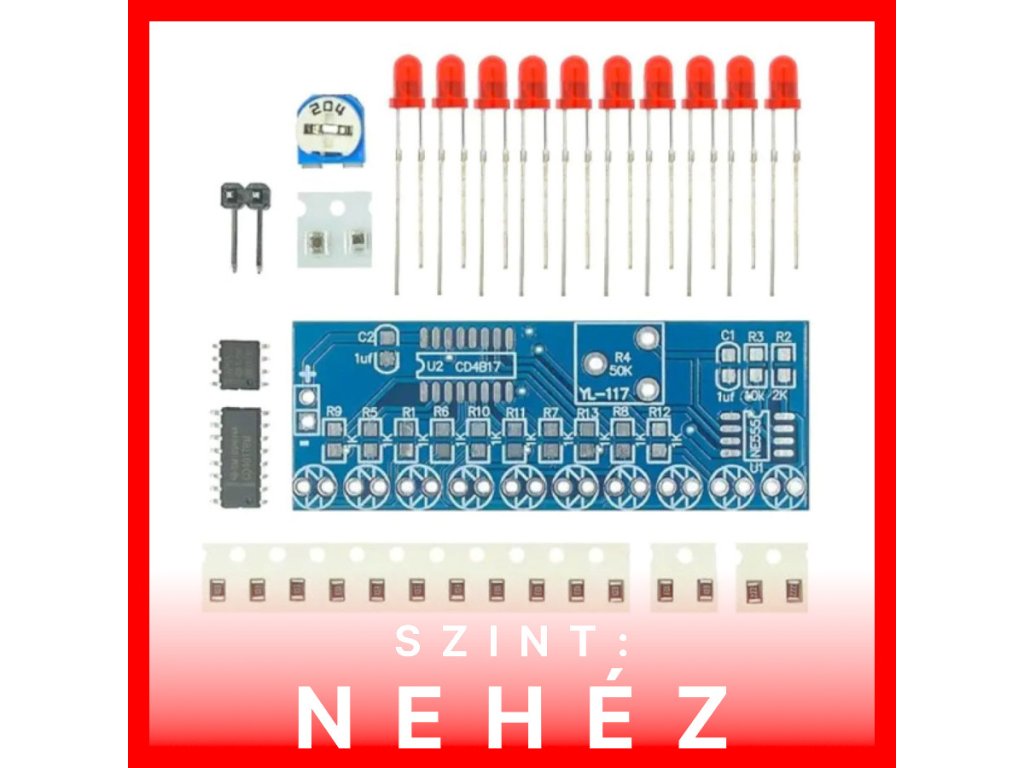

Végigfutó fény gyakorló készlet – NE555 és CD4017 LED panel kit
- Fő chipek: NE555 / CD4017
- Ledek száma: 10
- Méret: 54,1 mm x 19,9 mm
- Szín: Kék
- Tápfeszültség: DC 3V - 5V
A termék átlagos értékelése 5-ből 5,0 csillag.
1 értékelés
Végigfutó fény gyakorló készlet – NE555 és CD4017 LED panel kit
Végigfutó fény gyakorló készlet NE555 időzítő és CD4017 dekóder IC vezérléssel. 10 db piros LED sorban világít, DC 3–5V tápellátással működik. Tökéletes első forrasztásos DIY projekt és LED animáció tanuláshoz.
💡 Miért érdemes ezt a készletet választani?
- 🚦 Látványos futófény effekt A NE555 időzítő és CD4017 dekóder IC vezérli a 10 piros LED sorban történő váltakozó világítását.
- 🔋 Egyszerű tápellátás DC 3–5V feszültségről, például 2 db 1,5V-os elemmel is működtethető.
- 📏 Kompakt méret A panel mérete mindössze 54,1 × 19,9 mm, így bárhol elfér.
- 🔧 Gyakorlati tanulás Forrasztással összeszerelhető készlet, amely bevezetést ad a digitális időzítés és LED vezérlés világába.
📊 Műszaki adatok
| Termék típusa | Végigfutó fény gyakorló elektronikai készlet |
|---|---|
| Vezérlő IC-k | NE555 időzítő, CD4017 dekóder |
| LED-ek száma a panelen | 10 db piros LED |
| Tápfeszültség | DC 3–5V |
| Javasolt tápellátás | 2 db 1,5V-os elem |
| Panel mérete | 54,1 × 19,9 mm |
| Ellenállások | 12 db 1 kOhm, 2 db 2,2 kOhm, 2 db 10 kOhm (1/4W) |
| Kondenzátorok | 2 db elektrolitkondenzátor (1 µF/50V) |
| Potenciométer | 1 db 50 kOhm |
| IC-k | 1 db NE555 (DIP8), 1 db CD4017 (DIP16) |
| IC foglalatok | 1 db 8 tűs (DIP8), 1 db 16 tűs (DIP16) |
| Csatlakozó | 1 db kék sorkapocs (KF301-2P) |
| Szükséges szerszám | Forrasztópáka és forrasztóón (külön beszerzendő) |
🔍 A legfontosabb paraméterek
- 10 dbPiros LED a panelen
- NE555 + CD4017Vezérlő IC-k
- DC 3–5VTápfeszültség
- 54,1 × 19,9 mmPanel mérete
💡 Mire használható?
- Tanulóprojekt Digitális időzítés és LED vezérlés megismeréséhez kezdőknek és haladóknak egyaránt.
- Kísérletezés A NE555 és CD4017 IC-k együttműködésének kipróbálásához.
- Oktatás A digitális vezérlés alapjainak szemléltetéséhez.
- Kreatív dekoráció Interaktív, látványos fényjáték készítéséhez ajándékba vagy hobbiprojektként.
🛡️ Előnyök és funkciók
- Látványos futófény effekt: A NE555 időzítő és CD4017 dekóder IC együttműködésével a 10 piros LED sorban, folyamatosan váltakozva világít.
- Egyszerű tápellátás: DC 3–5V feszültségről, például 2 db 1,5V-os elemmel is működtethető, így bárhol használható.
- Kompakt kialakítás: A mindössze 54,1 × 19,9 mm méretű panel bármilyen asztalon vagy dobozban elfér.
- Komplett alkatrészkészlet: Ellenállások, kondenzátorok, LED-ek, IC foglalatok és csatlakozó sorkapocs is a csomag része.
- Tanulási érték: A digitális időzítés és LED-vezérlés, valamint az IC-k együttműködése azonnal, gyakorlatban tapasztalható.
⚠️ Mire kell figyelni a használat során?
- Forrasztás szükséges: Az összeszereléshez forrasztópáka és forrasztóón szükséges, ezek nem részei a csomagnak.
- Tápfeszültség betartása: A panelt kizárólag DC 3–5V feszültségről üzemeltesd.
- Elemtartó külön beszerzendő: A készlet elemtartót nem tartalmaz, azt külön kell beszerezni.

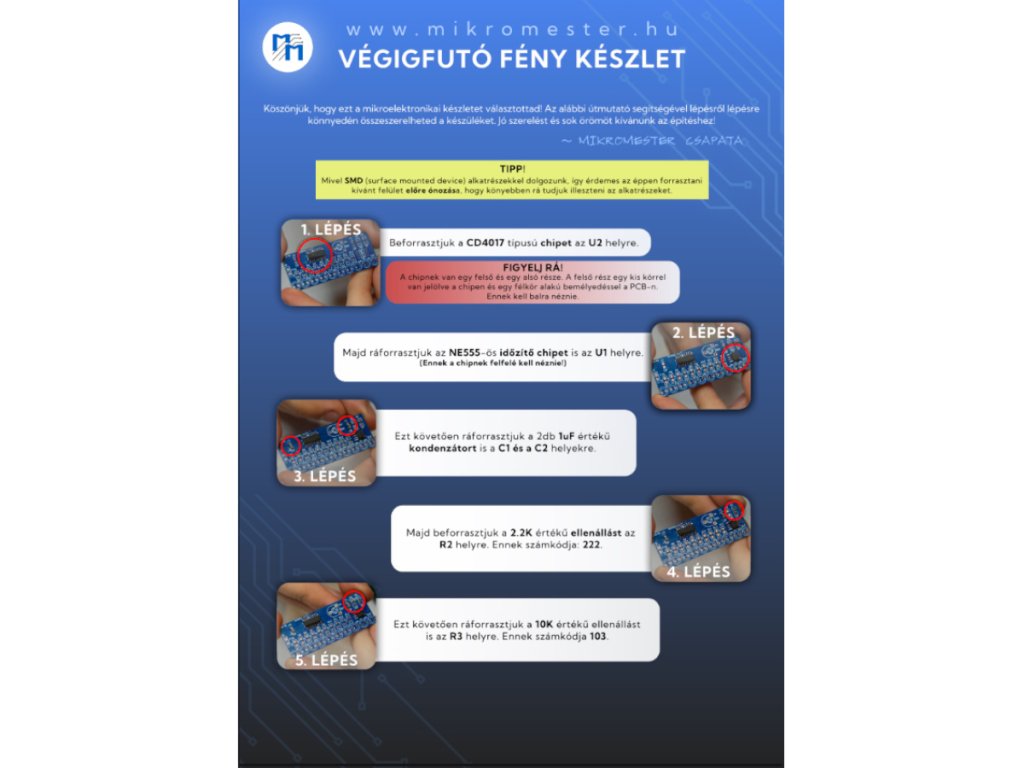

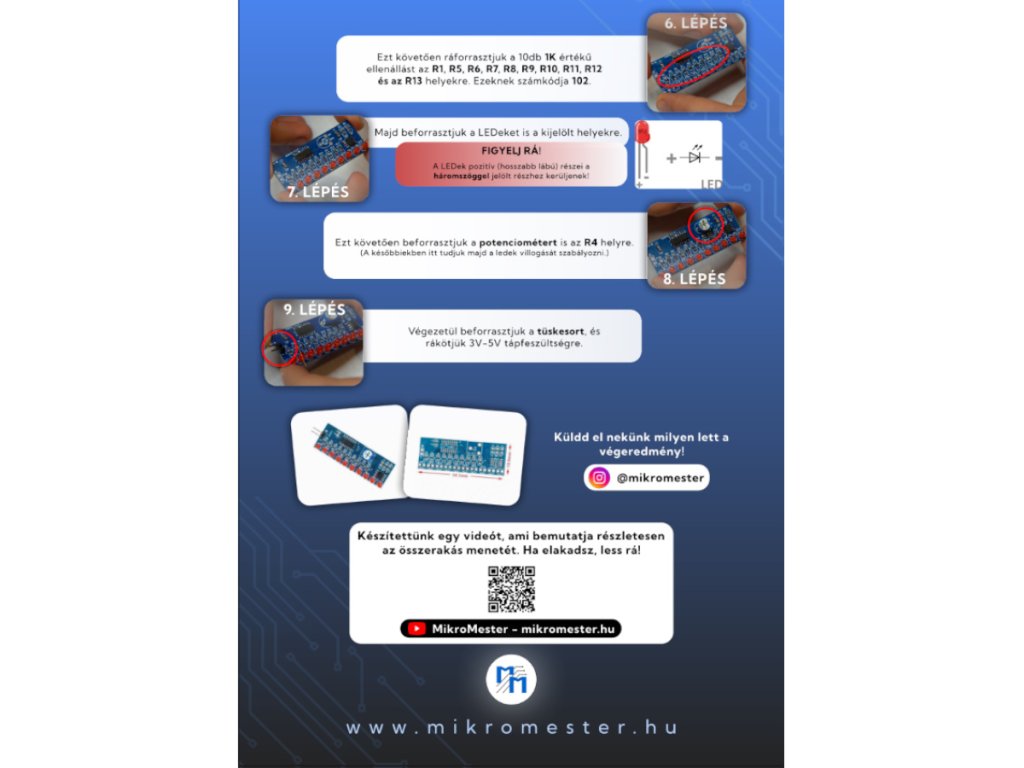

🔧 Összeszerelési útmutató
- 1. Alkatrészek beforrasztása: Forraszd a panelre az ellenállásokat, kondenzátorokat, LED-eket és a potenciométert.
- 2. IC foglalatok beforrasztása: Forraszd be a 8 tűs és 16 tűs IC foglalatokat, majd helyezd beléjük a NE555 és CD4017 IC-ket.
- 3. Tápellátás csatlakoztatása: Csatlakoztasd a DC 3–5V tápfeszültséget a kék sorkapcson (KF301-2P) keresztül.
🧩 Beépítési tippek
- Elhelyezés: A kompakt, 54,1 × 19,9 mm-es panel bármilyen asztalon vagy dobozban elfér, így dekorációhoz, tanuláshoz vagy hobbiprojekthez egyaránt praktikus.
❓ Gyakori kérdések (GYIK)
- Milyen chipek vezérlik a végigfutó fény készletet?A panel NE555 időzítő és CD4017 dekóder IC kombinációját használja a futófény effekt előállításához.
- Hány LED található a végigfutó fény panelen?A 54,1 × 19,9 mm-es PCB-n összesen 10 db piros LED helyezkedik el.
- Milyen tápfeszültséggel működik ez a futófény LED kit?A panel DC 3–5V feszültséggel üzemeltethető, például 2 db 1,5V-os elemmel.
