Fémdetektor építőkészlet – DIY fémkereső áramkör kit
- Üzemi feszültség: DC 3V - 5V
- Érzékelési távolság: 5 cm -10 cm
- Szín: Zöld

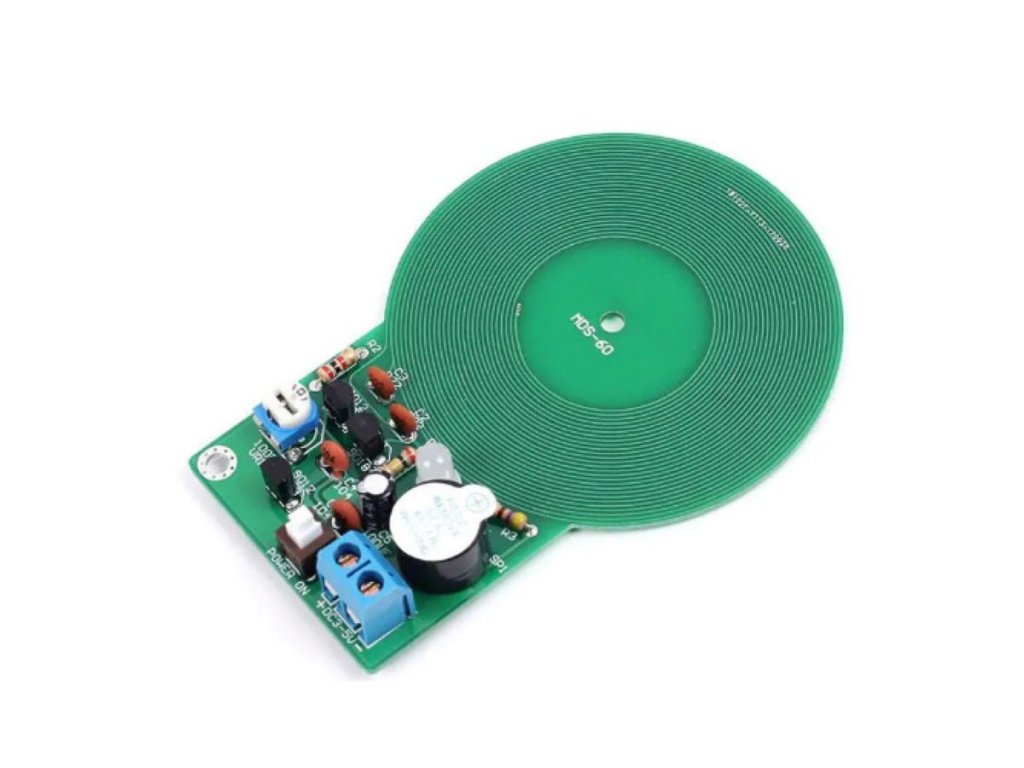

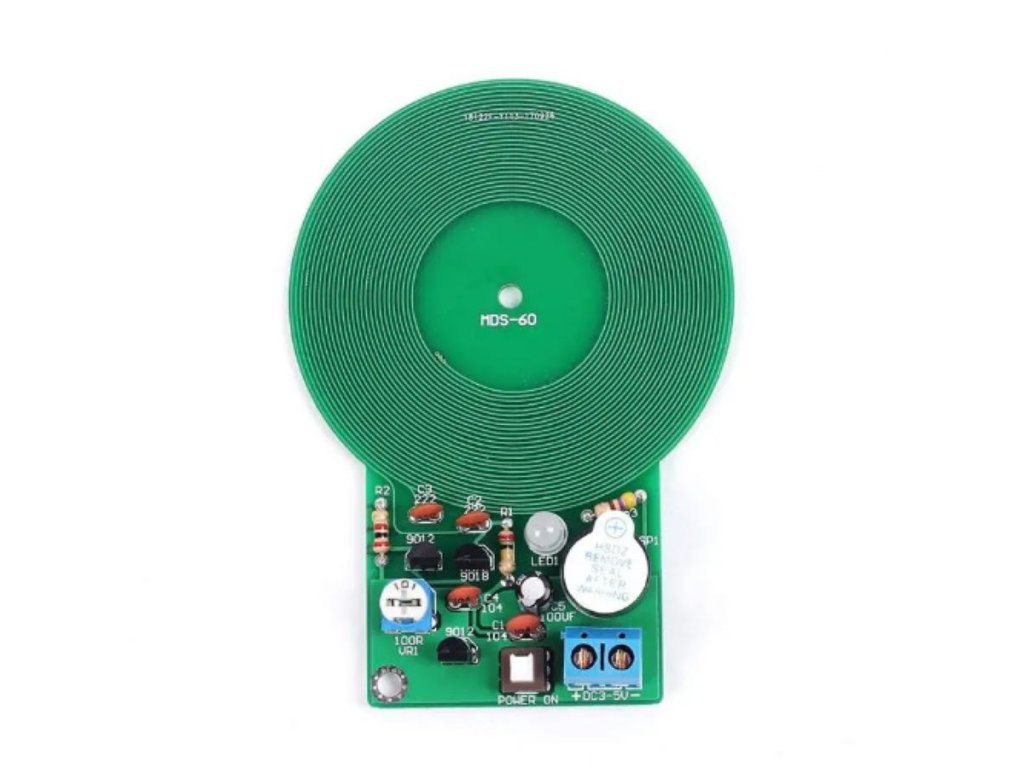

Fémdetektor építőkészlet – DIY fémkereső áramkör kit
Fémdetektor elektronikai építőkészlet, amely 5–10 cm érzékelési távolsággal képes kimutatni fémtárgyakat. Beépített LED és buzzer visszajelzéssel, DC 3–5V tápellátással. Remek DIY projekt otthoni felfedezéshez és elektronika tanuláshoz.
💡 Miért érdemes ezt a fémdetektor készletet választani?
- 📏 Precíz érzékelés 5–10 cm érzékelési távolsággal mutatja ki a fémtárgyakat.
- 🔔 Azonnali visszajelzés Beépített LED és buzzer jelez fém érzékelésekor.
- 🔋 Egyszerű tápellátás DC 3–5V feszültséggel működik, három 1,5V-os elemmel üzemeltethető.
- 🔧 Saját kezű összeszerelés Forrasztással összeépíthető DIY elektronikai készlet, amely fejleszti az elektronikai ismereteket.
📊 Műszaki adatok
| Termék típusa | Fémdetektor építőkészlet (DIY) |
|---|---|
| Működési feszültség | DC 3–5V |
| Javasolt tápellátás | 3 db 1,5V-os elem |
| Érzékelési távolság | 5–10 cm |
| Vizuális jelzés | Piros LED (LED1), 5 mm |
| Hangjelzés | Buzzer (SP1), 9 × 12 mm |
| Áramköri lap | Nyomtatott áramköri lap (PCB), típus MDS-60 |
| Tápaljzat | KF301-2P (J1) |
| Kapcsoló | 6 × 5 mm (SW1) |
| Összeszereléshez szükséges | Forrasztópáka és forrasztóón (nem tartozék) |
📦 A csomag tartalma
| Alkatrész | Mennyiség |
|---|---|
| 470Ω ellenállás | 1 db |
| 2kΩ ellenállás | 1 db |
| 200kΩ ellenállás | 1 db |
| Potenciométer (VR1) - 100R | 1 db |
| Kerámia kondenzátor (C2, C3) - 0,022 µF | 2 db |
| Kerámia kondenzátor (C1, C4) - 0,1 µF | 2 db |
| Elektrolit kondenzátor (C5) - 100 µF | 1 db |
| Piros LED (LED1) - 5 mm | 1 db |
| S9012 tranzisztor (Q2, Q3) - TO-92 | 2 db |
| S9018 tranzisztor (Q1) - TO-92 | 1 db |
| Kapcsoló (SW1) - 6 × 5 mm | 1 db |
| Buzzer (SP1) - 9 × 12 mm | 1 db |
| Tápaljzat (J1) - KF301-2P | 1 db |
| Nyomtatott áramköri lap (PCB) - MDS-60 | 1 db |
🔍 A legfontosabb paraméterek
- DC 3–5VTápfeszültség
- 5–10 cmÉrzékelési távolság
- LED + BuzzerVisszajelzés
- 3× 1,5V elemJavasolt áramforrás
💡 Mire használható?
- Otthoni fémkeresés Rejtett fémtárgyak felkutatása otthon vagy a kertben.
- Oktatás és tanórai bemutató Játékos elektronikai tanulás iskolai vagy otthoni környezetben.
- Kísérletezés és barkácsolás DIY elektronikai projektként fejleszti a gyakorlati készségeket.
- Ajándék technika iránt érdeklődőknek Remek meglepetés gyerekeknek, diákoknak és hobbielektronikusoknak.
🛡️ Előnyök és funkciók
- Egyszerű tápellátás: DC 3–5V-tal működik, három 1,5V-os elemmel könnyen üzemeltethető.
- Azonnali visszajelzés: A beépített LED és buzzer azonnal jelzi a fém érzékelését.
- Gyakorlati érzékelési távolság: Az 5–10 cm-es hatótávolság apróbb fémtárgyak megtalálására is alkalmas.
- Valódi elektronikai tapasztalat: Az önálló forrasztásos összeszerelés mélyebb betekintést nyújt az áramköri elemek működésébe.
- Kompakt kialakítás: Praktikus mérete miatt bárhol használható.
⚠️ Mire kell figyelni a használat során?
- Önálló összeszerelés szükséges: A készlet forrasztást igényel, forrasztópáka és forrasztóón nem tartozék.
- Megfelelő tápellátás: Csak DC 3–5V feszültségű áramforrással, például 3 db 1,5V-os elemmel használd.
- Elemtartó külön beszerzendő: A készlet nem tartalmaz elemtartót.

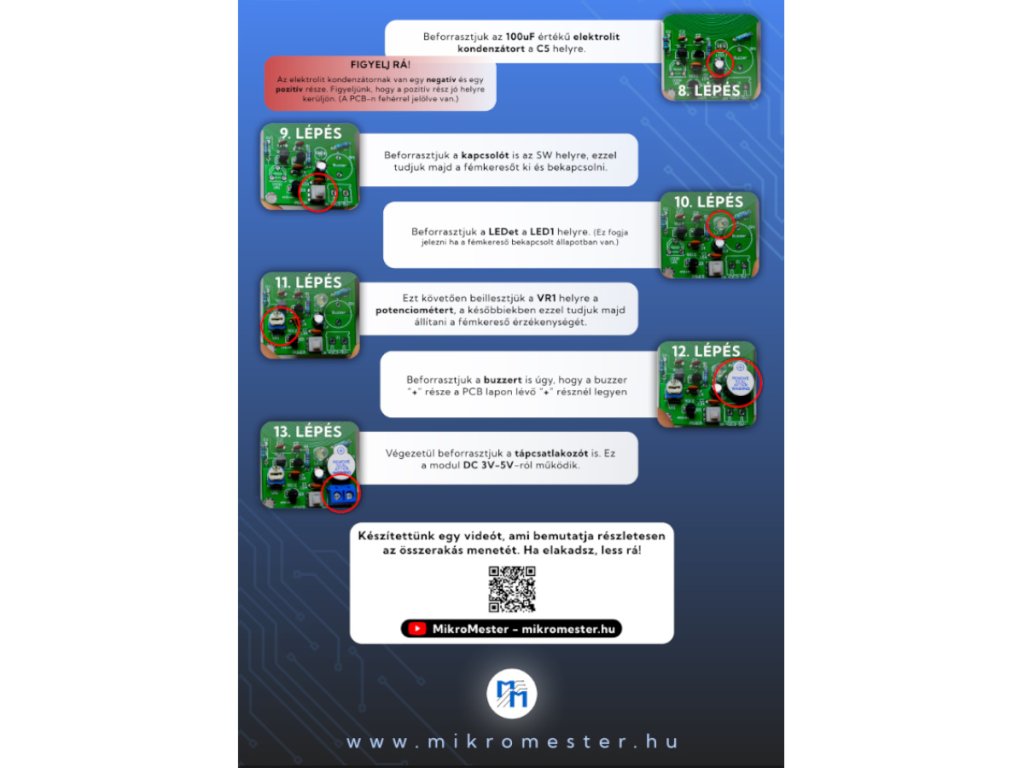

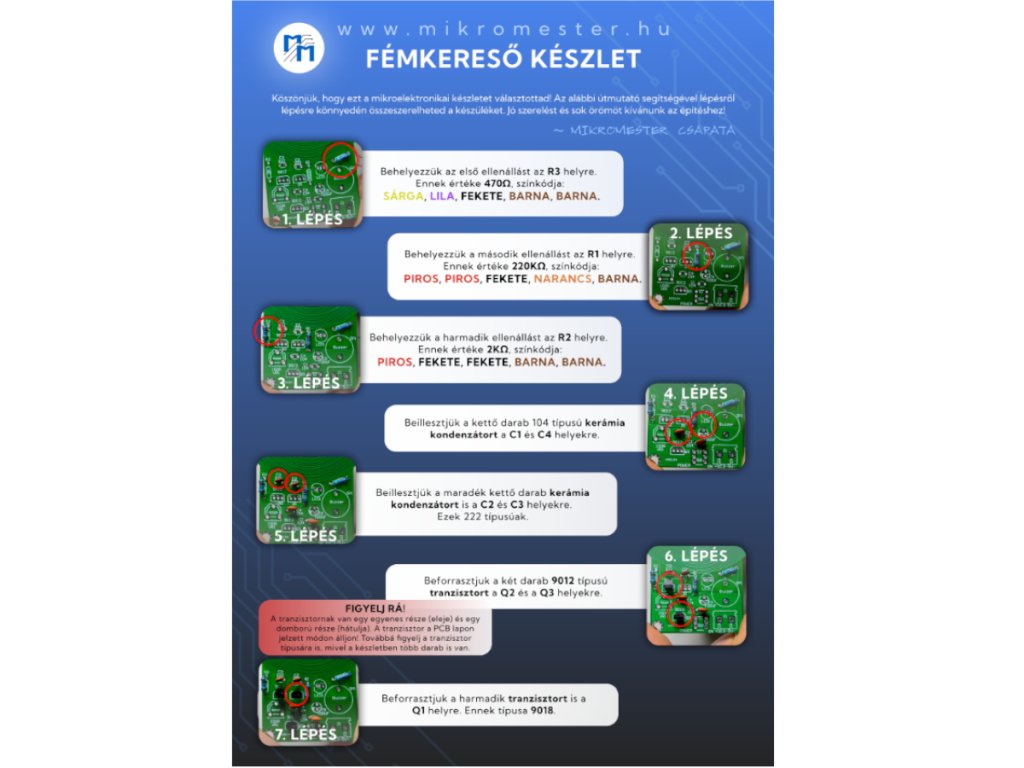

🔧 Összeszerelési útmutató
- 1. lépés: Szerezz be forrasztópákát és forrasztóónt az összeszereléshez.
- 2. lépés: Forraszd be a mellékelt alkatrészeket - ellenállásokat, kondenzátorokat, tranzisztorokat, LED-et, kapcsolót és buzzert - a nyomtatott áramköri lapra (PCB).
- 3. lépés: Csatlakoztass DC 3–5V tápellátást, például 3 db 1,5V-os elemet, a tápaljzathoz (J1).
- 4. lépés: Kapcsold be a kapcsolót (SW1), és kezdd meg a fémek felkutatását.
❓ Gyakori kérdések (GYIK)
- Mekkora távolságból érzékeli a fémtárgyakat ez a fémdetektor kit?A fémdetektor 5–10 cm érzékelési távolsággal rendelkezik, így kisebb fémtárgyakat is megtalálhatsz.
- Milyen visszajelzést ad a fémdetektor, ha fémet érzékel?A készlet beépített LED diódával és buzzerrel jelez, amelyek fém közelében azonnal aktiválódnak.
- Milyen tápfeszültség szükséges a fémdetektor kit működéséhez?A készlet DC 3–5V feszültséget igényel, amit például három db 1,5V-os elemmel biztosíthatsz.
Beszélgetés
Beszélgetések listája
Lukacs Gyula
Összeszereltük a leírás alapján, de ha bekapcsoljuk állandóan jelez, mi lehet a probléma, van valami probléma kereső kisokos kezdőknek?
Bába Kristóf
Kedves Gyula! Rendben, ez esetben kérem küldjön egy képet a modulról és a forrasztásokról a mikromester@gmail.com email címre és megpróbáljuk azok alapján beazonosítani a problémát!
Lukacs Gyula
A potenciometer se oldja meg a problémát, a LED világít és állandóan sípol megállás nélkül…
Bába Kristóf
Kedves Gyula!
A modulon található kis potenciométerrel kell állítani az érzékenységet. Ez az alkatrész a modul bal oldalán lévő kék-fehér alkatrész amit egy csavarhúzó segítségével lehet forgatni.
Máté
a instruction a c5 van megadva de annak c4 nek kell lennie
Bába Kristóf
Kedves Máté!
Nagyon szépen köszönöm, hogy jelezted! Javítom a leíráson is!
Tódor Dénes
Tisztelt Cím!
Vásároltam egy ilyen fémdeketor készletet ill. egy bluetooth hangszóró készletet Önönknél, kérem küldjenek hozzá leírást - összeszerelési útmutatót!
Köszönöm!
Üdvözlettel:
Tódor Dénes
