Digitális óra elektronikai építőkészlet – multifunkciós DIY kit ébresztővel és hőmérővel
- Fő tápellátás: 5V DC
- Mellék tápellátás: 3V DC - gombelem
- Funkciók:
- Idő kijelzése
- Ébresztő (4 különböző hanggal)
- Hőmérséklet kijelző
- Dátum kijelző
Digitális óra elektronikai építőkészlet – multifunkciós DIY kit ébresztővel és hőmérővel
Digitális óra elektronikai építőkészlet ébresztő (4 különböző hanggal), hőmérséklet-kijelző és dátumkijelző funkcióval. Főtápellátás 5V DC, tartalék gombelem a memória megőrzésére áramszünet esetén. Közepes szintű DIY forrasztásos projekt középhaladóknak.
💡 Miért válaszd ezt a készletet?
- 🕓 Multifunkciós kijelzés Egyetlen készüléken idő, dátum és hőmérséklet is megjelenik.
- ⏰ Személyre szabható ébresztés Az ébresztő négy különböző hang közül választható.
- 🔋 Megbízható időmegőrzés A 3V DC gombelem áramszünet esetén is tárolja az időadatokat.
- 🔧 Gyakorlati DIY tanulóprojekt Forrasztásos összeszerelés, amely kezdőknek és haladóknak egyaránt ajánlott.
📊 Műszaki adatok
| Termék típusa | Digitális óra elektronikai építőkészlet |
|---|---|
| Fő áramkör tápellátása | 5V DC |
| Tartalék áramellátás | 3V DC gombelem |
| Kijelzett adatok | Idő, dátum, hőmérséklet |
| Ébresztő hangok száma | 4 különböző hang |
| Beállítási mód aktiválása | Két gomb egyidejű 3 másodperces lenyomása |
| Vezérlő gombok | S1 (bal) – módváltás, S2 (jobb) – érték állítás és megerősítés |
| Beállítási módok | Fu-1 idő, Fu-2 dátum, Fu-3 ébresztő, Fu-4 óra jelentés/fényerő, Fu-5 ébresztő hang/hangerő |
| Szükséges szerszám | Forrasztópáka és forrasztóón |
| Ajánlott szint | Középhaladó DIY forrasztásos projekt |
| Áramkimaradás esetén | A kijelző nem működik, csak az óra memóriája marad aktív |
🔍 A legfontosabb paraméterek
- 5V DCFő tápfeszültség
- 3V DCTartalék gombelem
- 4 hangÉbresztő hangválaszték
- 5 módBeállítási funkciók (Fu-1–Fu-5)
💡 Mire használható?
- Idő és dátum kijelzés Otthoni asztali használatra, ahol egyszerre látod az időt és a dátumot.
- Ébresztőóra funkció Négy különböző hang közül választhatsz az ébresztéshez.
- Hőmérséklet-kijelzés Beépített hőmérő mutatja az aktuális hőmérsékletet az asztalon.
- DIY tanulóprojekt Forrasztás gyakorlására és elektronikai alapismeretek elsajátítására is alkalmas.
🛡️ Előnyök és funkciók
- Multifunkciós kijelzés: Egy készülékben egyesíti az idő, a dátum és a hőmérséklet megjelenítését.
- Személyre szabható ébresztés: Az ébresztő hangja négy különböző lehetőség közül választható ki.
- Megbízható időmegőrzés: A 3V DC gombelem áramszünet esetén is megőrzi az időadatokat, bár ilyenkor a kijelző nem működik.
- Egyszerű vezérlés: Az S1 és S2 gombokkal minden funkció gyorsan és átláthatóan beállítható.
- Gyakorlati tanulási lehetőség: A forrasztásos összeszerelés értékes gyakorlati tapasztalatot ad kezdőknek és haladóknak egyaránt.
⚠️ Mire kell figyelni a használat során?
- Áramszünet esetén: A kijelző nem működik, csak az óra memóriája marad aktív a gombelemnek köszönhetően.
- Szükséges szerszám: Az összeszereléshez forrasztópáka és forrasztóón szükséges.
- Beállítási mód elérése: A beállítási módba lépéshez a két gombot egyszerre 3 másodpercig kell nyomva tartani.
- Nehézségi szint: Közepes szintű, középhaladóknak ajánlott DIY forrasztásos projekt.

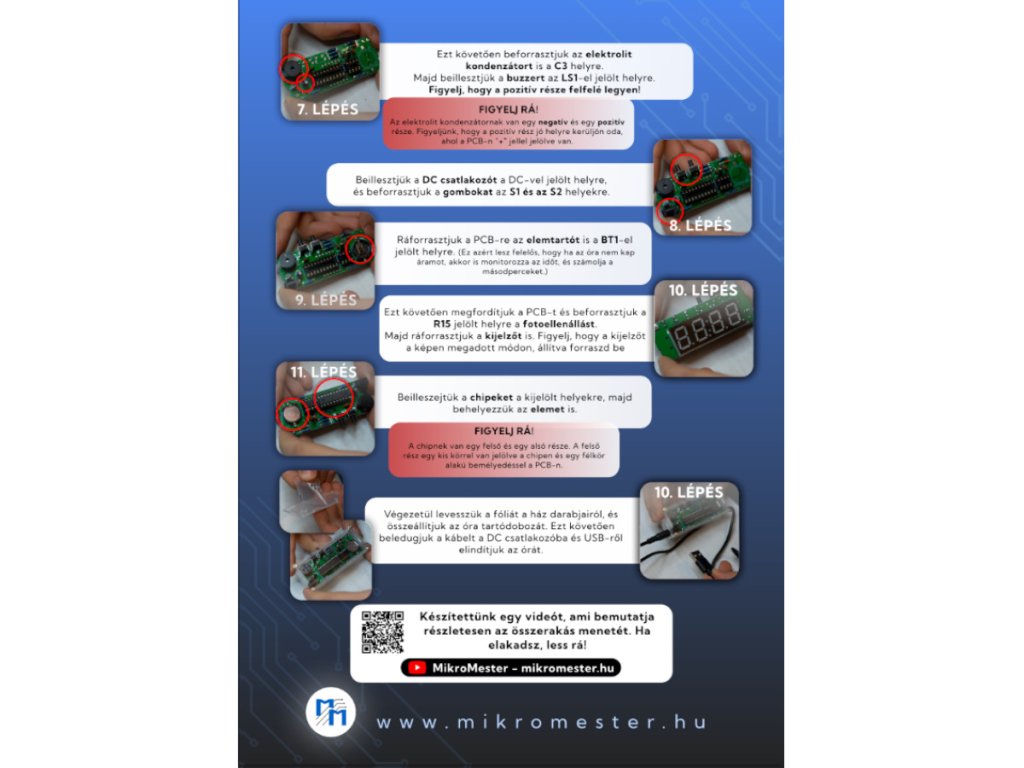

🔧 Összeszerelési és beállítási útmutató
- Fő tápellátás: A készüléket 5V DC tápellátásra kell csatlakoztatni.
- Tartalék elem behelyezése: Helyezz be egy 3V DC gombelemet, hogy áramszünet esetén is megőrződjön az idő.
- Beállítási mód aktiválása: Tartsd lenyomva egyszerre az S1 és S2 gombot 3 másodpercig.
- Módváltás: Az S1 (bal) gombbal válthatsz a Fu-1–Fu-5 beállítási módok között.
- Érték állítása és megerősítése: Az S2 (jobb) gombbal állítod be, majd erősíted meg a villogó paramétert.
- Összeszerelés: A készlet összeépítéséhez forrasztópáka és forrasztóón szükséges.
❓ Gyakori kérdések (GYIK)
- Milyen funkciókat tud a digitális óra készlet?Az összeépített óra képes az idő, dátum és hőmérséklet kijelzésére, valamint ébresztőt is tartalmaz négy különböző hangválasztékkal.
- Hogyan kell beállítani a digitális óra készletet?Két gomb 3 másodperces lenyomásával kerülsz beállítási módba, ahol az S1 gombbal váltasz a módok között, az S2-vel pedig állítod és erősíted meg az értékeket.
- Milyen tápellátást igényel a digitális óra kit?A fő áramkör 5V DC tápellátást igényel, a tartalék memória megőrzéséhez 3V DC gombelem is szükséges.
Beszélgetés
Beszélgetések listája
Demeter János
Üdv!
Két hibát találtam a leírásban.

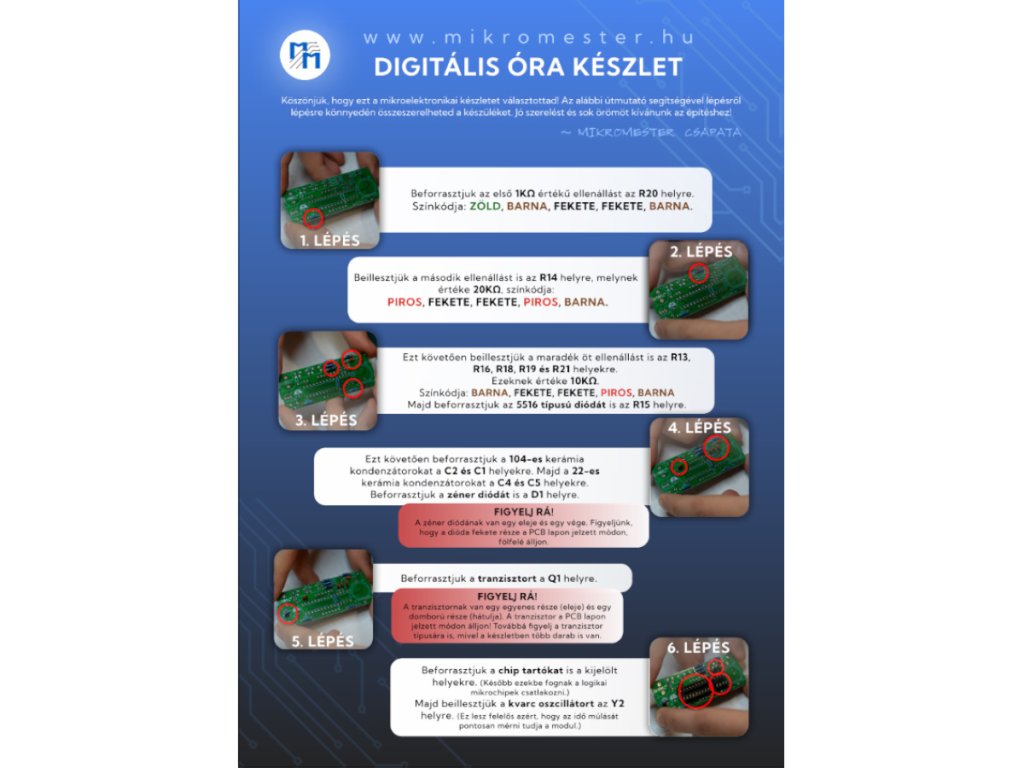

1 lépés: Beforrasztjuk az első 1KΩ értékű ellenállást az R20 helyre. Színkódja: zöld, barna fekete, fekete, barna.
- Ez a színkód 510R
3. lépés: Majd beforrasztjuk az 5516 típusú diódát is az R15 helyre.
- R17 helyre kell
Dobos Kata
Szép napot!
Érdekelne hogy az én q2 éves fiam is össze tudná rakni és hogy milyen ezkőz kel hozzá?
