FM rádió építőkészlet – sztereó DIY FM kit 76-108 MHz
- Feszültség: 1.8V-3.6V DC (2xAA elem)
- Frekvencia: 76MHz-108MHz
- Méret: 54.9mm x 28mm
FM rádió építőkészlet – sztereó DIY FM kit 76–108 MHz

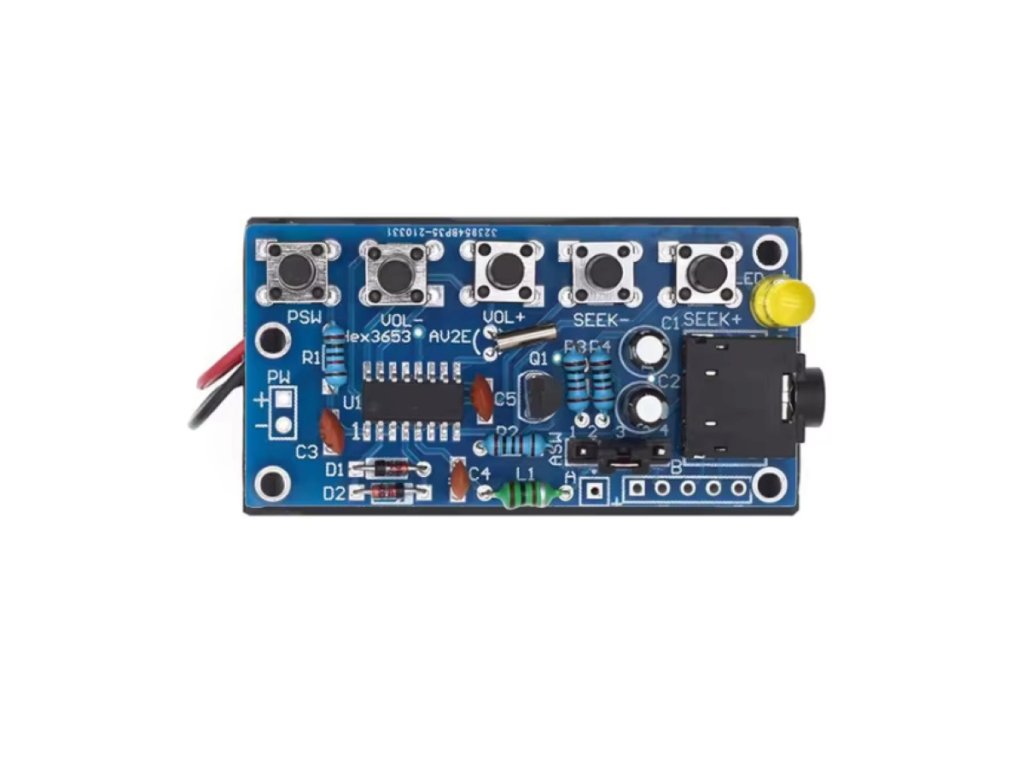

FM rádió elektronikai építőkészlet HEX3653 IC chippel, 76–108 MHz frekvenciatartománnyal és sztereó 3,5 mm-es audio kimenettel. 1,8–3,6V DC tápellátás 2×AA elemmel, kompakt 54,9 × 28 mm-es panel. Közepes szintű DIY forrasztásos projekt rádiótechnika tanuláshoz.
💡 Miért érdemes ezt a készletet választani?
- 🔧 DIY forrasztásos építés Saját kezűleg építheted meg a rádiót forrasztópáka és forrasztóón segítségével.
- 📻 Sztereó FM vétel 76–108 MHz-es tartományban fogja a helyi és nemzetközi FM adásokat.
- 📏 Kompakt méret Mindössze 54,9 × 28 mm-es panel, bármilyen asztalon vagy dobozban elfér.
- 🎁 Tanuló és ajándék projekt Bevezetés az elektronika és a rádiózás világába, kezdőknek is ajánlott.
📊 Műszaki adatok
| Termék típusa | FM rádió építőkészlet (DIY) |
|---|---|
| Frekvenciatartomány | 76–108 MHz |
| Működési feszültség | 1,8–3,6V DC |
| Ajánlott tápellátás | 2 db 1,5V-os AA elem |
| Audio kimenet | 3,5 mm-es sztereó jack csatlakozó |
| Fő IC chip | HEX3653 SOIC (U1) |

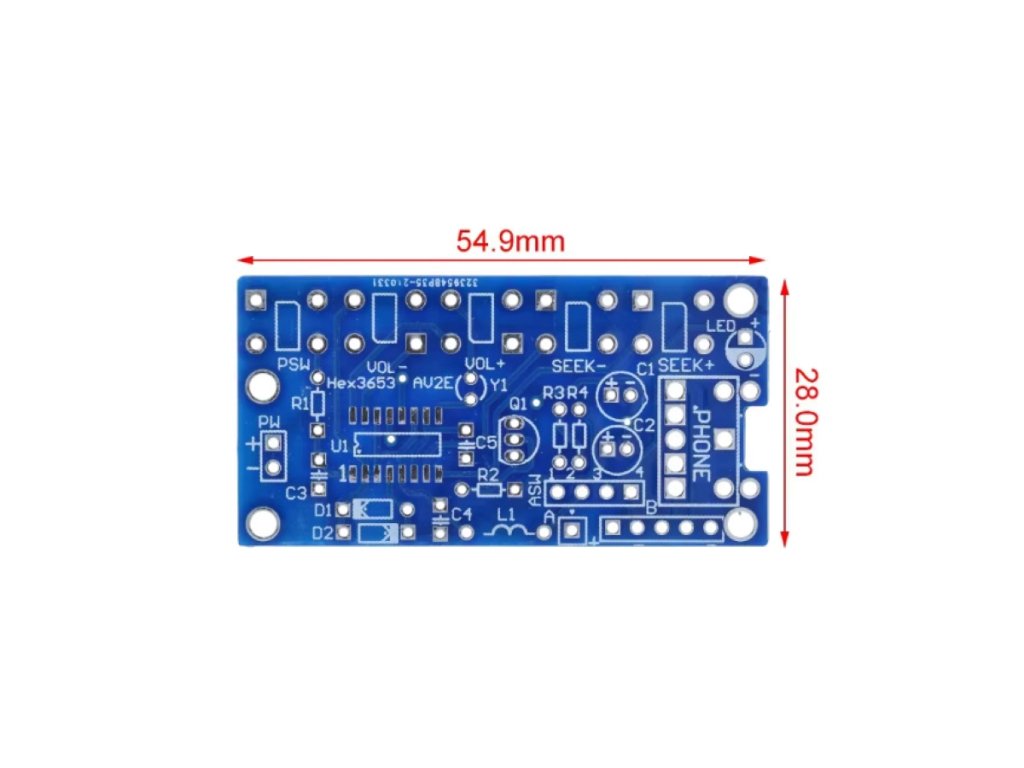

| Panelméret | 54,9 × 28 mm |
| Kristály | 32KHz kerek kristály (Y1) |
| Tranzisztor | SS8050 NPN (Q1) |
| Induktor | 10uH axiális induktor (L1) |
| Szereléshez szükséges | Forrasztópáka és forrasztóón |

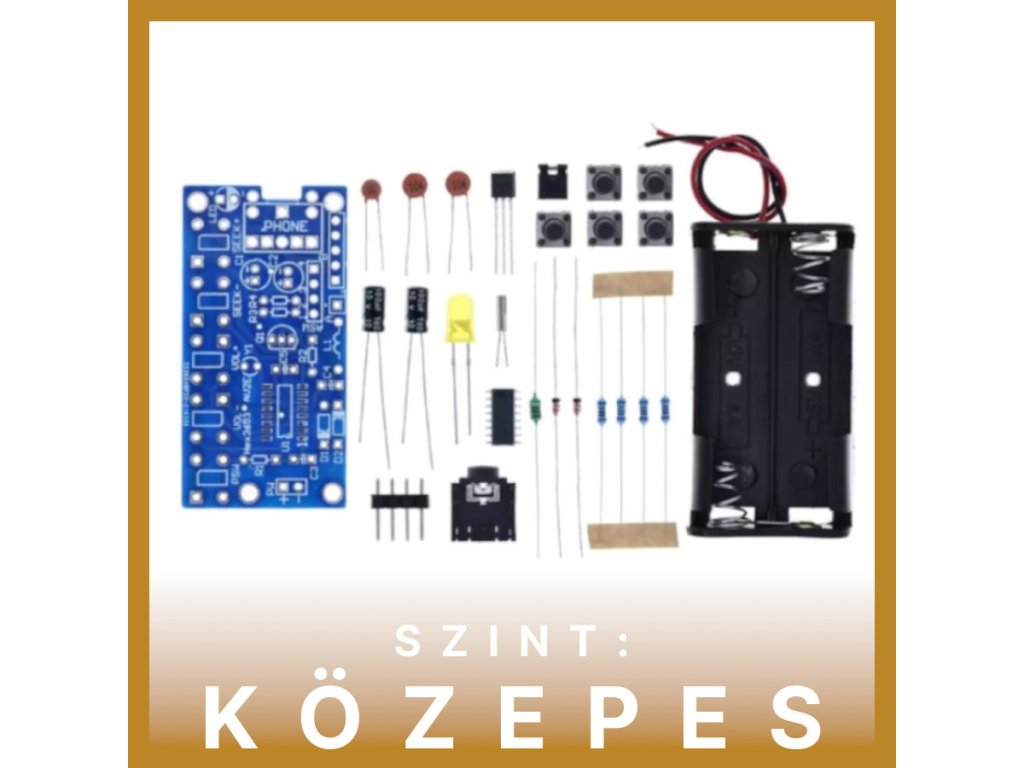

📦 A csomag tartalma
| 10kΩ ¼W ellenállás (R1–R4) | 4 db |
|---|---|
| 1N4148 kapcsoló dióda (D1, D2) | 2 db |
| 100uF 50V elektrolit kondenzátor (C1, C2) | 2 db |
| 100nF kerámia kondenzátor (C3, C5) | 2 db |
| 33pF kerámia kondenzátor (C4) | 1 db |
| 10uH axiális induktor (L1) | 1 db |
| SS8050 NPN tranzisztor (Q1) | 1 db |
| HEX3653 SOIC IC chip (U1) | 1 db |
| 32KHz kerek kristály (Y1) | 1 db |
| 3mm sárga LED | 1 db |
| 3,5mm sztereó audio jack csatlakozó | 1 db |
| Egysoros 4-pines csatlakozó jumperrel (ASW) | 1 db |
| Nyomógomb (PSW, VOL-, VOL+, SEEK-, SEEK+) | 5 db |
| 2xAA elemtartó | 1 db |
🔍 A legfontosabb paraméterek
- 76–108 MHzFrekvenciatartomány
- 1,8–3,6V DCTápfeszültség
- 54,9 × 28 mmPanelméret
- 3,5 mmSztereó jack kimenet
💡 Mire használható?
- Saját FM rádió építése Klasszikus asztali FM rádió megépítése forrasztásos technikával.
- Zenehallgatás fülhallgatóval A 3,5 mm-es sztereó jack kimenethez fülhallgató csatlakoztatható.
- Hangrendszerhez csatlakoztatás A rádió hangrendszerrel is összeköthető a sztereó kimeneten keresztül.
- Elektronika és rádiózás tanulása Bevezető projekt az áramkörök fizikai működésébe és a rádiózás világába.
🛡️ Előnyök és funkciók
- Sztereó FM vétel: 76–108 MHz tartományban fogja a helyi és nemzetközi FM adásokat, minőségi sztereó hangzással.
- Rugalmas tápellátás: 1,8–3,6V DC feszültségről működik, két 1,5V-os AA elemmel mobil használatra is alkalmas.
- Valódi rádió áramkör: Az IC chip, kristály, tranzisztor és kondenzátorok összehangoltan biztosítják a stabil vételi élményt.
- Kompakt kialakítás: A 54,9 × 28 mm-es panel bármilyen asztalon vagy dobozban elfér.
- Tanuló és ajándék projekt: Ideális bevezetés az elektronikába és a rádiózás világába, szórakoztató és tanulságos egyben.
⚠️ Mire kell figyelni a használat során?
- Szükséges szerszám: Az összeszereléshez forrasztópáka és forrasztóón szükséges.
- Tápfeszültség-tartomány: Csak 1,8–3,6V DC feszültségtartományban üzemeltesd a rádiót.
- Elemhasználat: A működéshez 2 db 1,5V-os AA elem ajánlott, az elemtartó a csomag része.
- Forrasztási ismeret szükséges: Az összeszerelés forrasztást igényel, így alapszintű forrasztási gyakorlat ajánlott.

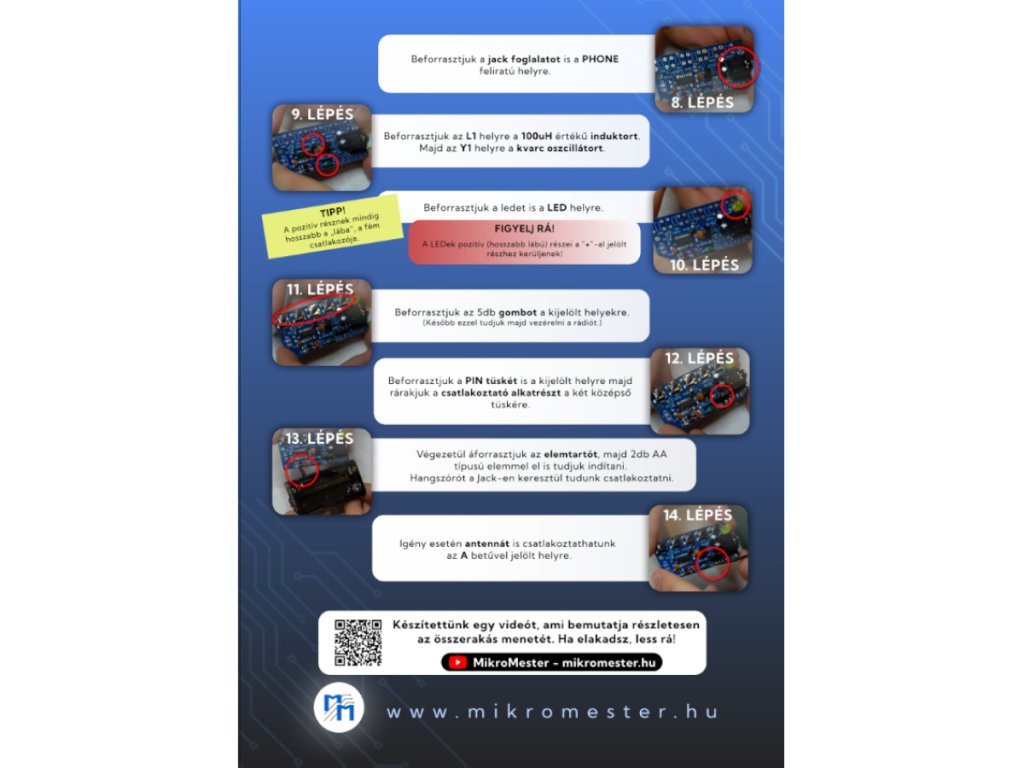

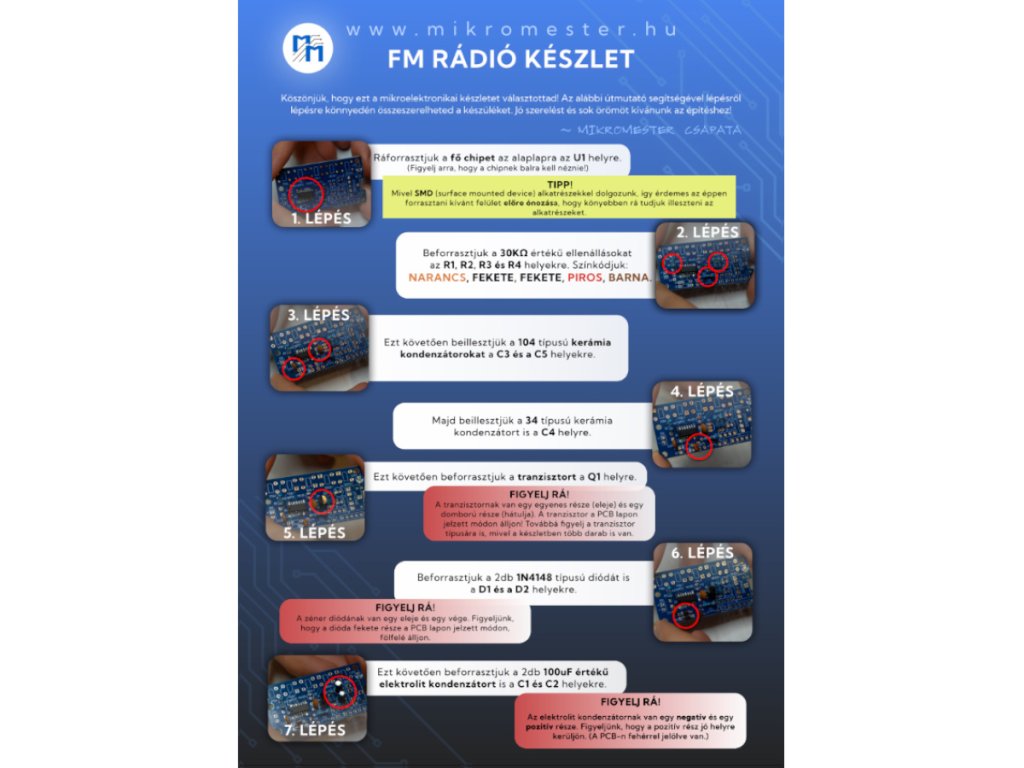

🔧 Összeszerelési útmutató
| Lépés | Teendő |
|---|---|
| 1 | Szereld össze az alkatrészeket (ellenállások, diódák, kondenzátorok, tranzisztor, IC chip, kristály, LED, nyomógombok, jack csatlakozó) a panelen, forrasztópáka és forrasztóón segítségével. |
| 2 | Helyezd be a 2 db 1,5V-os AA elemet a mellékelt elemtartóba. |
| 3 | Csatlakoztasd a fülhallgatót vagy hangrendszert a 3,5 mm-es sztereó jack kimenethez. |
| 4 | Üzemeltesd a rádiót az 1,8–3,6V DC tápfeszültség-tartományon belül. |
🧩 Beépítési tippek
- Kompakt elhelyezés: A 54,9 × 28 mm-es panel mérete miatt bármilyen asztalon vagy kis dobozban elhelyezhető.
- Önálló asztali használat: Az elkészült panel doboz nélkül is asztali rádióként használható.
❓ Gyakori kérdések (GYIK)
- Milyen frekvenciatartományon fog az FM rádió készlet?A rádió 76–108 MHz-es FM sávon üzemel, így a legtöbb helyi és nemzetközi FM adást fogja.
- Milyen audio kimenete van az FM rádió kitnek?A panel 3,5 mm-es sztereó jack csatlakozóval rendelkezik, amelyhez fülhallgató vagy hangrendszer csatlakoztatható.
- Milyen tápellátást igényel az FM rádió készlet?A rádió 1,8–3,6V DC feszültséggel működik, optimálisan két darab 1,5V-os AA elemmel.
