RF modul 433MHz – rádiójeles adó-vevő
- Működési RF frekvencia: 433MHz
- Kódolási rendszer: 1527 tanuló kód
- Működési áram: 12mA
- Működési távolság: 50m
- Méret: 22.5mm x 11mm
RF modul 433MHz – rádiójeles adó-vevő
Ez a kompakt 433MHz RF modul rádiójeles adó-vevőként működik, 1527 tanuló kódos (self-learning) rendszerrel, akár 50 méteres hatótávolságon. Széles tápfeszültség-tűrése (3,6–24V) és alacsony áramfelvétele (12mA) miatt ideális Arduino, ESP és Raspberry Pi alapú DIY vezérlési, riasztó és okosotthon alkalmazásokhoz.
💡 Miért érdemes ezt az RF modult választani?
- 🔌 Plug and play illesztés Könnyen illeszthető microcontrollerhez, 3,6–24V DC tápfeszültségen.
- 📡 Stabil kommunikáció Megbízható, interferenciamentes 433MHz-es rádiós összeköttetés.

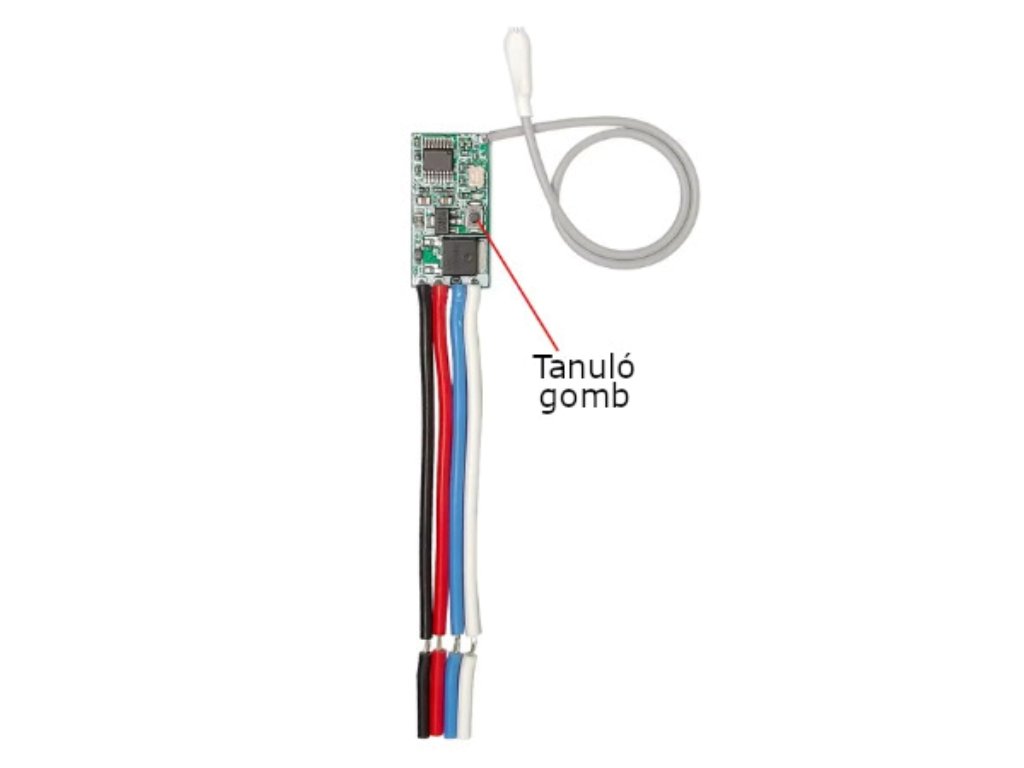

- 🔑 Tanulókódos technológia Az 1527 kódrendszer egyedi, többpontos párosítást tesz lehetővé.
- 🔋 Alacsony áramfelvétel A 12mA-es fogyasztás akkumulátoros, autonóm használathoz is alkalmas.
📊 Műszaki adatok
| Termék típusa | RF modul, rádiójeles adó-vevő egység |
|---|---|
| Működési RF frekvencia | 433MHz (ISM sáv, Európában szabadon használható) |
| Kódolási rendszer | 1527 tanuló kód (self-learning, auto párosítás kompatibilis RF vevőkkel) |
| Működési feszültség | 3,6–24V DC |
| Működési áram | 12mA |
| Adóteljesítmény | 10mW |
| Működési távolság | kb. 50m, nyílt terepen, akadály nélkül |

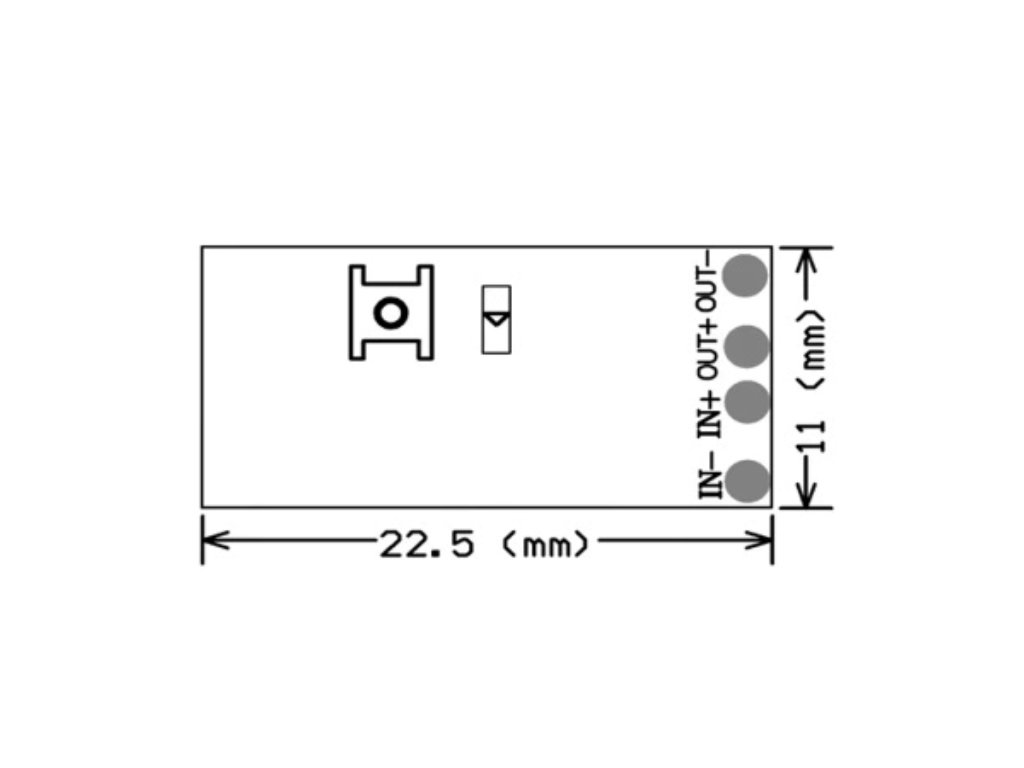

| Méret | 22,5 mm × 11 mm |
| Antenna | Külső vagy integrált, típustól függően |
🔍 A legfontosabb paraméterek
- 433MHzFrekvencia
- 1527Kódolási rendszer
- 3,6–24V DCTápfeszültség
- 50mMax. hatótávolság
💡 Mire használható ez az RF modul?
- Rádiós kapcsolók és távvezérlés Relé modulos távvezérléshez, riasztóhoz és okosotthon vezérléshez.
- DIY mikrokontrolleres projektek Arduino, ESP8266/32 és Raspberry Pi alapú vezeték nélküli projektekhez.
- Garázskapu és világítás vezérlése Kapunyitó, világítás és motoros redőny egygombos indításához.
- Házi automatizálás és biztonságtechnika Rádióvezérelt érzékelők és IoT rendszerek lakásban, műhelyben vagy irodában.
🛡️ Előnyök és funkciók
- Széles tápfeszültség-tűrés: A 3,6–24V DC tartomány miatt microcontrollerről, relépanelről vagy akkumulátorról egyaránt táplálható.
- Kompakt méret: A 22,5 mm × 11 mm-es kialakítás bármilyen panelbe vagy dobozba beépíthető.
- Univerzális alkalmazhatóság: Barkács, ipari vagy okosotthon rendszerekbe egyaránt illeszthető.
- Tanulókódos párosítás: Több adó-vevő pár egyszerűen összekapcsolható, a rendszer könnyen bővíthető.
- Alacsony fogyasztás: A 12mA-es áramfelvétel akkumulátoros projekteknél is kíméletes.
⚠️ Mire kell figyelni a használat során?
- Csak 433MHz ISM frekvencia: A hatótávolság nagymértékben függ az antenna minőségétől és az akadályoktól.
- Kompatibilis vevő szükséges: Az 1527 tanuló kód csak azonos kódrendszerű vevőkkel vagy vevőmodulokkal párosítható.
- Tápfeszültség betartása: Mindig a 3,6–24V DC tartományon belül maradj, fordított polaritás a modul meghibásodását okozhatja.
- Korlátozott adóteljesítmény: A 10mW-os teljesítmény miatt nagyobb hatótávhoz erősebb vagy jelerősítős rendszer szükséges.
- Csak adatátvitelre alkalmas: Hang, kép vagy nagy mennyiségű adat továbbítására speciális RF egység szükséges.
- Lábkiosztás ellenőrzése: Bekötés és forrasztás előtt mindig nézd meg az adatlap szerinti lábkiosztást.
🔌 Használatba vétel
- Tápellátás csatlakoztatása: A modult 3,6–24V DC tápfeszültségre kell kötni, a megfelelő polaritás betartásával.
- Lábkiosztás ellenőrzése: Bekötés és forrasztás előtt nézd meg az adatlap szerinti lábkiosztást.
🧩 Beépítési tippek
- Kompakt beépítés: A 22,5 mm × 11 mm-es méret miatt szinte bármilyen panelba vagy dobozba elhelyezhető.
- Antenna elhelyezése: A hatótávolság az antenna minőségétől és a szabad rálátástól függ, ezért figyelj az elhelyezésére.
❓ Gyakori kérdések (GYIK)
- Mi az 1527 tanuló kód és mire jó az RF modulban?Az 1527 (self-learning) kódrendszer lehetővé teszi több adó és vevő egyszerű párosítását, így bővíthető a rendszer anélkül, hogy új eszközt kellene vásárolni.
- Mekkora a 433MHz RF modul hatótávolsága?Nyílt terepen, akadály nélkül kb. 50 méter a hatótáv – falak, fémtárgyak és rádiózaj csökkenthetik a tényleges távolságot.
- Milyen tápfeszültségen működik a 433MHz-es RF modul?A modul 3,6V–24V DC tápfeszültségen üzemel, így microcontrollerről, relépanelről vagy akkumulátorról egyaránt táplálható.
