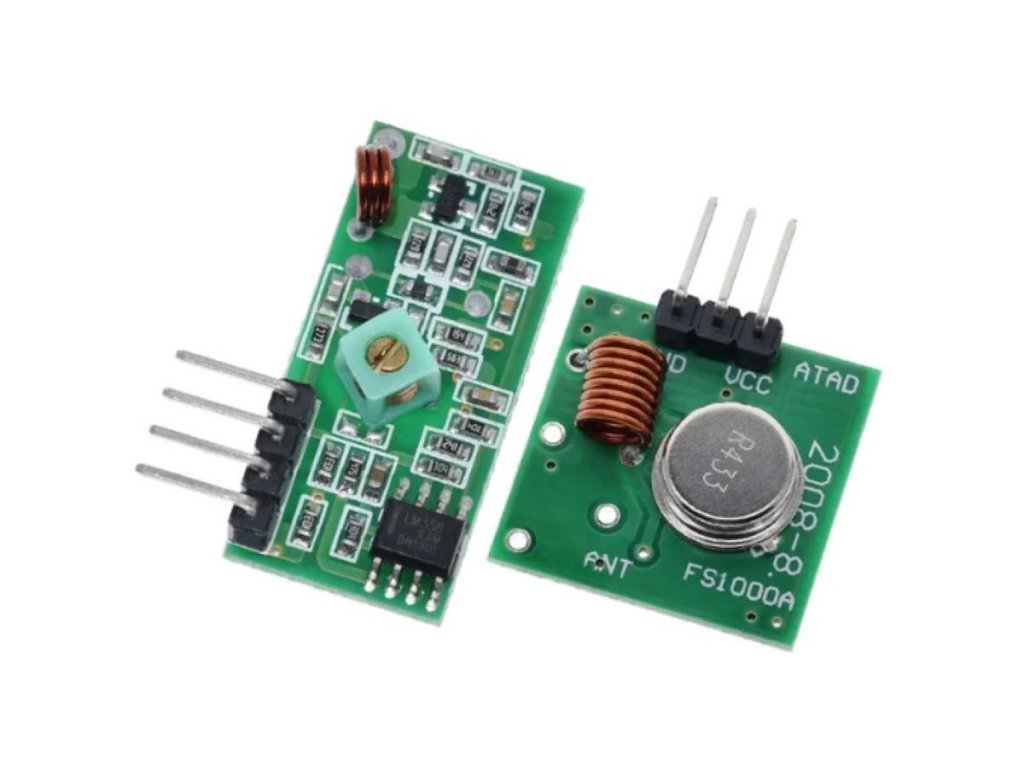

433MHz RF adó vevő modul mikrokontrollerhez – rádiójel pár
- Vevő:
- Feszültség: DC5V
- Frekvencia: 433 MHz
- Érzékenység: -105DB
- Mérete: 30mm * 13,5mm

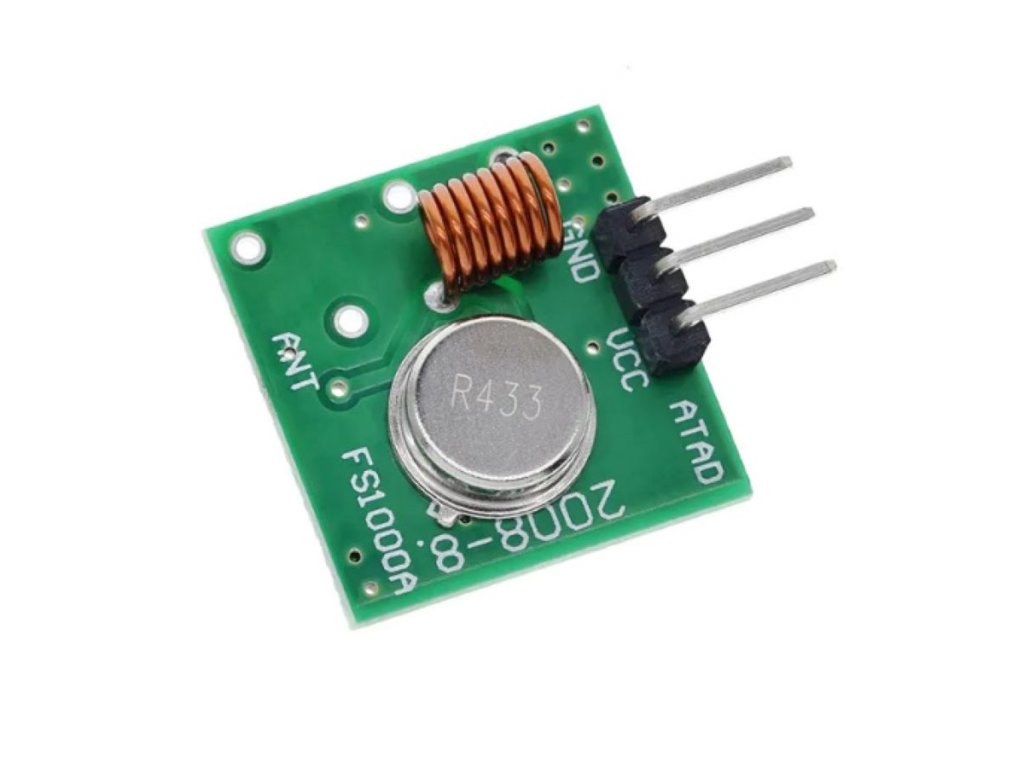

- Adó:
- Feszültség:3,5-12V
- Mérete: 19mm * 19mm
433MHz RF adó vevő modul mikrokontrollerhez – rádiójel pár
433 MHz-es RF modulpár: a vevő 5V DC-ről, –105 dB érzékenységgel, 30×13,5 mm méretben működik. Az adó 3,5–12V DC tápfeszültséggel, nyílt terepen 20–200 m hatótávval sugároz, mérete 19×19 mm. ASK/OOK modulációval digitális jelet közvetít – hibajavítás és kódolás szoftveresen valósítandó meg.
💡 Miért érdemes ezt a modulpárt választani?
- 📡 Vezeték nélküli adatátvitel Arduino, ESP, Raspberry és más MCU-s projektek vezeték nélküli, akár 200 m hatótávú adatkommunikációjára használható.
- 🎛️ Távirányítás és vezérlés Relé- vagy motorvezérléshez, érzékelőadatok továbbításához, házi automatizációhoz vagy riasztók bekötéséhez.
- 🏠 Több pontos RF vezérlés Egyszerű, olcsó és megbízható RF vezérlés akár több pont között, például okos otthon, garázs-, világítás- vagy csengővezérlés esetén.
- 🎓 Oktatás és prototípus-fejlesztés Oktatási, DIY, tesztelési vagy kommunikációs rendszerek prototípus-fejlesztéséhez.
📊 Műszaki adatok
| Termék típusa | 433 MHz-es RF adó-vevő modulpár |
|---|---|
| Frekvencia | 433 MHz |
| Vevő tápfeszültsége | 5V DC |
| Vevő áramfelvétele | 4 mA |
| Vevő érzékenysége | –105 dB |
| Vevő antennája | 32 cm egymagos tekercs vezeték |
| Vevő mérete | 30 mm × 13,5 mm |
| Adó tápfeszültsége | 3,5–12V DC (nagyobb feszültség nagyobb hatótávot ad) |
| Adó átviteli távolsága | 20–200 m nyílt terepen (feszültségtől és zavartól függ) |
| Adó mérete | 19 mm × 19 mm |
| Moduláció | ASK/OOK |
| Átviteli sebesség | 2–5 kbps tipikus |
🔍 A legfontosabb paraméterek
- 433 MHzFrekvencia
- 20–200 mAdótávolság
- –105 dBVevő érzékenysége
- 3,5–12V DCAdó tápfeszültsége
💡 Mire használható?
- MCU-s projektek vezeték nélküli kommunikációja Arduino, ESP, Raspberry vagy más mikrokontrolleres rendszerek közötti, akár 200 m hatótávú adatátvitelhez.
- Távirányítás és vezérlés Relé- vagy motorvezérléshez, érzékelőadatok továbbításához, házi automatizációhoz vagy riasztórendszerek bekötéséhez.
- Okos otthon és több pontos vezérlés Garázskapu-, világítás- vagy csengővezérléshez, illetve más többpontos RF alkalmazásokhoz.
- Oktatás és prototípus-fejlesztés DIY, oktatási, tesztelési vagy kommunikációs rendszerek prototípusainak elkészítéséhez.
🛡️ Előnyök és funkciók
- Költséghatékony és tartós: Olcsó, tartós kivitel, könnyen illeszthető, dedikált Arduino-könyvtárak támogatják.
- Gyors, kétirányú kommunikáció: Hosszabb távú, kétirányú kommunikáció gyors és megbízható feladatára, egyszerű protokollal.
- Széles tápfeszültség-tolerancia: Rugalmas tápfeszültség-tartomány és jó hatótávolság jellemzi.
- Könnyű illeszthetőség: Breadboardhoz, tesztpanelekhez és DIY elektronikai projektekhez egyszerűen csatlakoztatható.
⚠️ Mire kell figyelni a használat során?
- Környezeti tényezők hatása: A tényleges átviteli távolságot jelentősen befolyásolja a környezet, az antennahossz, a tápfeszültség és a zavarforrások.
- Szoftveres hibajavítás szükséges: A modul közvetlenül digitális jelet továbbít, a hibajavítást, ellenőrzést és kódolást szoftverből kell megvalósítani.
- Antenna szükséges: Legalább 1 db megfelelő hosszúságú antenna szükséges mind az adóhoz, mind a vevőhöz.
- 5V-os vezérlés ajánlott: A vevőt 3,3V-ról csak level shifterrel ajánlott meghajtani.
- Zavarérzékenység 433 MHz-en: Ezen a frekvencián sok más RF-eszköz is dolgozik, ami zavart okozhat, összetettebb rendszernél érdemes tanulható vagy kódolt modult választani.
🔌 Használatba vétel
- 1. Vevő bekötése: Csatlakoztasd a vevőt DC 5V tápfeszültségre.
- 2. Adó bekötése: Csatlakoztasd az adót 3,5–12V DC tápfeszültségre (a nagyobb feszültség nagyobb hatótávot eredményez).
- 3. Antenna felszerelése: Szerelj fel megfelelő hosszúságú antennát mind az adóra, mind a vevőre.
- 4. Vezérlőszint illesztése: 3,3V-os vezérlő esetén használj level shiftert a vevő meghajtásához.
❓ Gyakori kérdések (GYIK)
- Mekkora a valós hatótávolsága a 433MHz RF modulnak?Nyílt terepen 3,5–12V adófeszültségtől függően 20–200 m, de falak, akadályok és más 433MHz-en működő eszközök csökkenthetik ezt az értéket.
- Szükséges-e antenna a 433MHz RF modulhoz?Igen – mind az adóra, mind a vevőre javasolt legalább egy megfelelő hosszúságú antenna (kb. 17 cm egyszeres vezeték vagy tekercse) a megfelelő hatótáv eléréséhez.
- Milyen Arduino könyvtárral vezérelhető a 433MHz RF modulpár?A RadioHead vagy RCSwitch könyvtár a legelterjedtebb – az RCSwitch különösen alkalmas távirányítós alkalmazásokhoz.
