Négy csatornás rádiójeles RF vezérlő modul 433MHz távirányítóval
- Működési feszültség: DC12V
- Működési áram: 10mA
- Sugárzási teljesítmény: 10mW
- Adási frekvencia: 433MHz
- Hatótávolság: 50m-100m
Négy csatornás rádiójeles RF vezérlő modul 433MHz távirányítóval

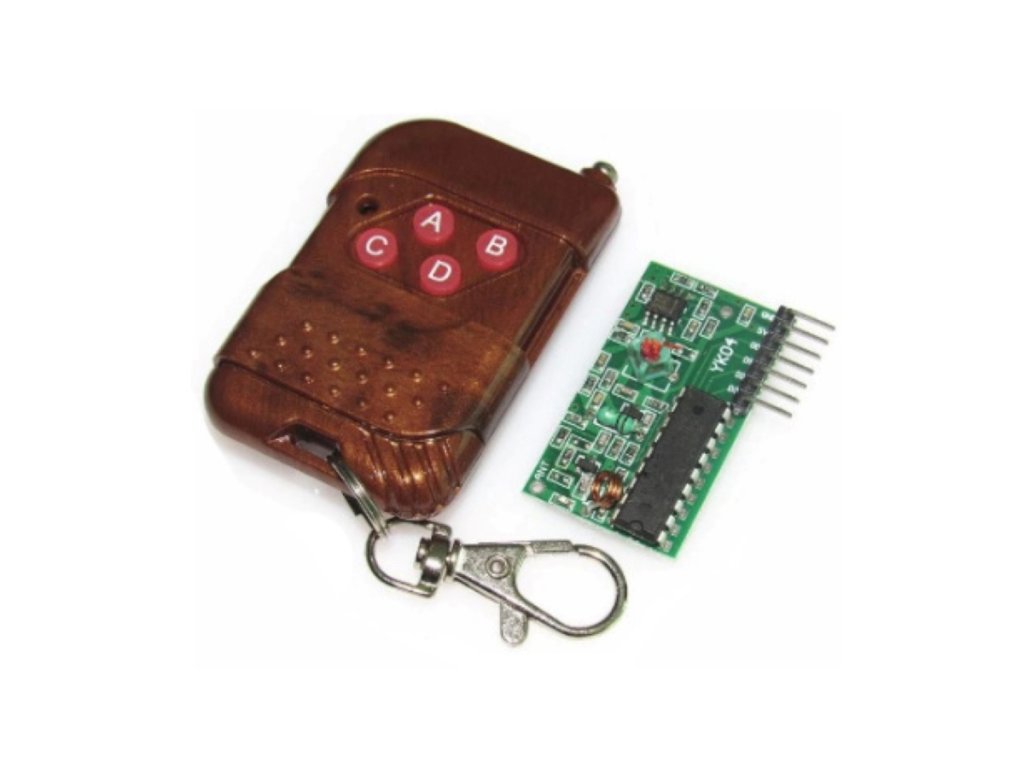

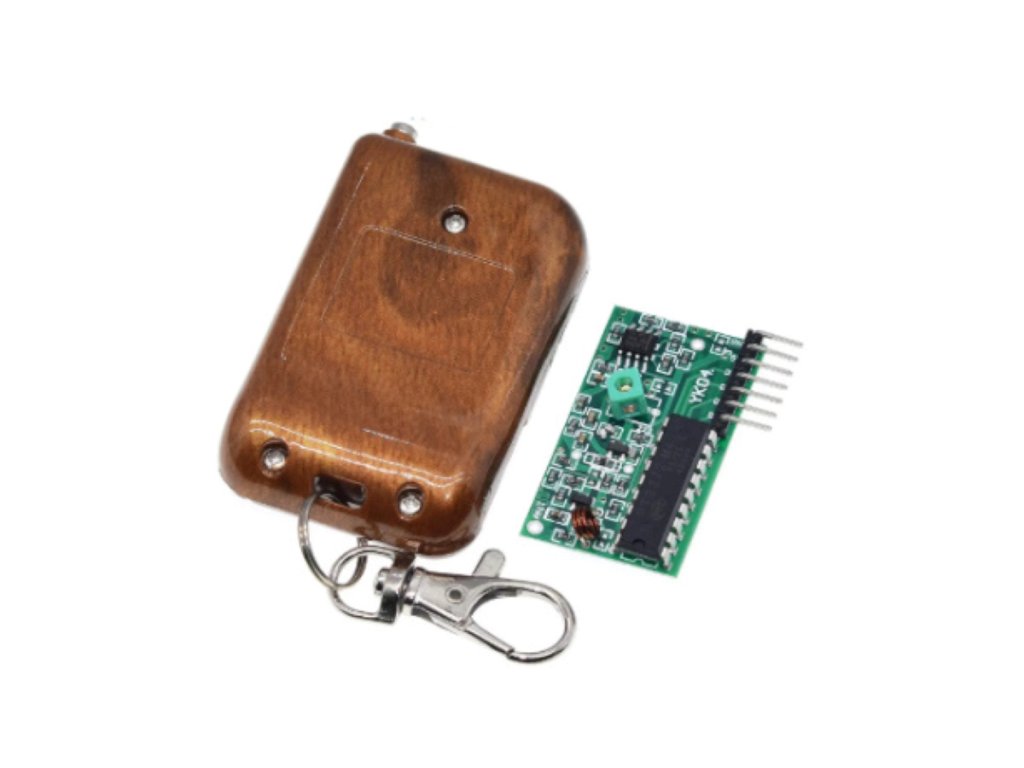

Ez a négy csatornás RF vezérlő modul egy 433MHz-es távirányítóból (adó) és egy vevőpanelből áll, amely 4 független digitális csatornán – akár 100 méter távolságból – vezérel reléket, motorokat, LED-eket vagy Arduino/ESP rendszereket. Kompakt, könnyen integrálható, alacsony fogyasztású megoldás okosotthon és DIY projektekhez.
💡 Miért érdemes ezt az RF vezérlő modult választani?
- 📡 Vezeték nélküli 4 csatornás vezérlés Egyetlen vevőpanel négy független csatornán vezérel relét, LED-et, motort vagy kaput.
- 🔧 MCU-kompatibilis digitális kimenet Arduino, ESP vagy Raspberry projektekhez közvetlenül csatlakoztatható D0–D3 kimenetek.
- 🔋 Alacsony fogyasztás Az adó áramfelvétele mindössze 10mA, a vevőpanel is kis áramigényű, elemről vagy panelről egyaránt üzemeltethető.
- 📶 Stabil, kódolt jelátvitel Akár 100 méteres hatótávolságban is megbízható, zajos környezetben is jól működő RF kommunikáció.
📊 Műszaki adatok
| Termék típusa | 4 csatornás RF vezérlő modul (adó és vevőpanel) |
|---|---|
| Adási frekvencia | 433MHz |
| Adó működési feszültsége | DC 12V (pl. 23A elem) |
| Adó áramfelvétele | 10mA (készenlétben) |
| Adó sugárzási teljesítménye | 10mW |
| Hatótávolság | 50–100m (kültéren akár 100m) |
| Csatornák száma | 4 (4 gomb – 4 független vezérlőcsatorna) |

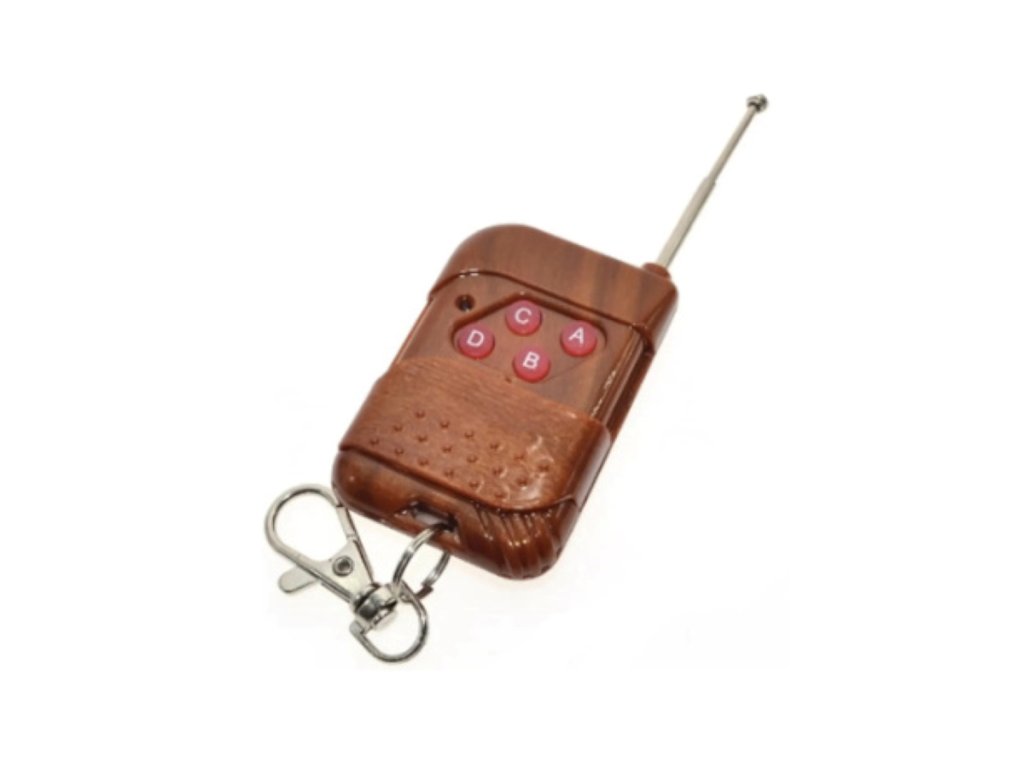

| Adó kialakítása | Kompakt, kulcstartó méretű |
| Vevőpanel működési feszültsége | DC 5V |
| Vevőpanel érzékenysége | –98dB |
| Vevőpanel pin kiosztása | 7 pin: VT, D3, D2, D1, D0, +5V, GND |

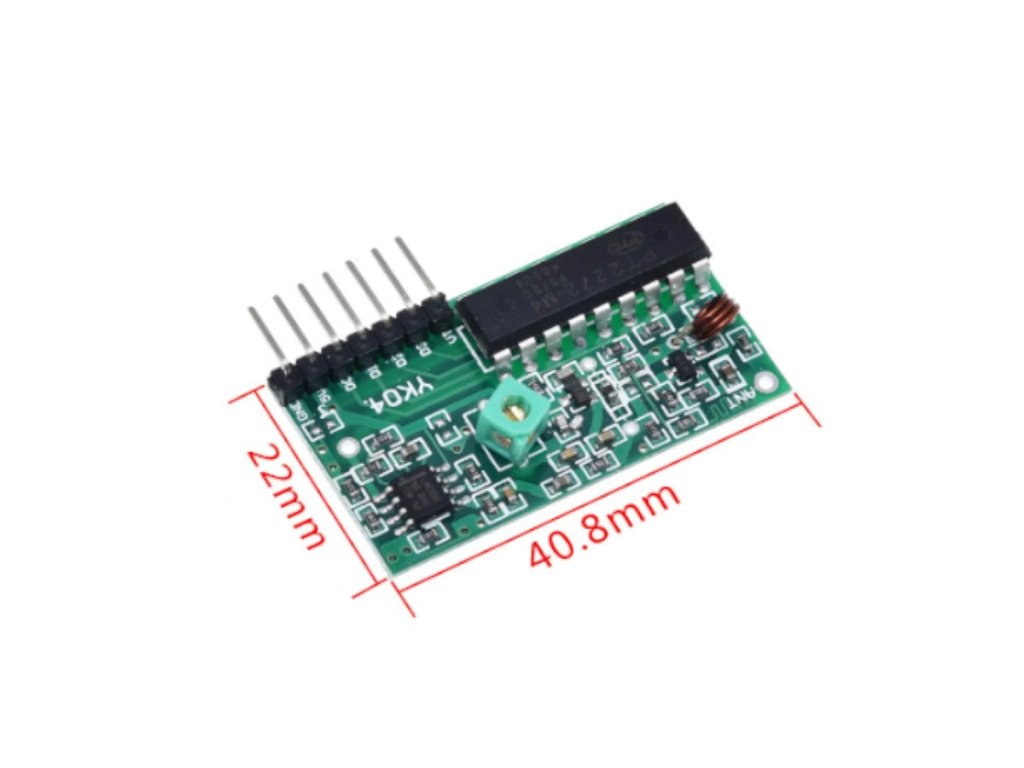

| Vevőpanel mérete | 6,6mm × 22mm × 40,8mm |
| Kimenet típusa | Digitális HIGH/LOW szint a VT és D0–D3 lábakon |
🔍 A legfontosabb paraméterek
- 433MHzAdási frekvencia
- 50–100mHatótávolság
- DC 12VAdó feszültsége
- DC 5VVevőpanel feszültsége
💡 Mire használható?
- Otthonautomatizálás Lámpa, garázs, ajtó, relé vagy okos vezérlő rendszerek vezeték nélküli irányítására.
- Robotvezérlés és játékok Robotplatformok, relépanelek, LED-mátrixok vagy mozgó szerkezetek távvezérlésére.
- Kapu-, riasztó- és világításvezérlés Kapunyitók, riasztók, dekorvilágítás vagy motorvezérlők távirányítására és vevőjeként.
- DIY és MCU-projektek Arduino, ESP vagy Raspberry alapú fejlesztésekhez, gyors "remote" funkció megvalósítására.
🛡️ Előnyök és funkciók
- Vezeték nélküli, akár 4 független csatorna: Egyetlen vevőpanel egyszerre több funkció vezérlésére alkalmas, külön vezetékezés nélkül.
- Univerzális 433MHz RF kommunikáció: Relé, LED, motor, MCU, sziréna vagy kapunyitó vezérlésére egyaránt alkalmas.
- Kis fogyasztás, rugalmas tápellátás: Elemről, USB-ről vagy panelről is üzemeltethető, alacsony áramfelvétel mellett.
- Digitális kimenet MCU-khoz: Arduino, ESP vagy relétáp közvetlenül csatlakoztatható a D0–D3 kimenetekhez.
- VT kimenet hibavédelemhez: Az érvényes adatátvitelt jelzi, státuszjelzésre vagy hibavédelemre használható.
- Kompakt, könnyen integrálható kialakítás: Panelre vagy dobozba gyorsan beépíthető mérete miatt.
- Kódolt, stabil jelátvitel: Zajos, vegyes rádiókörnyezetben is megbízhatóan működik.
⚠️ Mire kell figyelni a használat során?
- Elemcsere szükséges: A távirányító 12V DC-ről (tipikusan 23A elemről) üzemel, lemerüléskor cserélni kell.
- Csak 5V DC tápellátás a vevőpanelhez: 3,3V logikájú MCU esetén szintillesztés ajánlott.
- VT kimenet működése: Csak érvényes, dekódolt adat érkezésekor (pl. gombnyomáskor) aktív.
- D0–D3 kimenetek: A négy gomb digitális kimenetei, logikai HIGH szintet adnak, amíg a gombot nyomva tartod.
- Hatótávolságot befolyásoló tényezők: Falak, fémtárgyak, rádiózaj vagy egyéb környezeti zavar csökkentheti a vételi távolságot.
- Nagyobb terhelés vezérlésekor: A digitális kimenetet tranzisztorral vagy relé-meghajtó modullal kell illeszteni.
- Kódolás: Gyakran fix, de tanítható/illeszthető kódolású, több távirányító/vevő párosítása is lehetséges.
🔌 Bekötési útmutató
| Csatlakozási pont | Funkció |
|---|---|
| +5V | Tápfeszültség bemenet (DC 5V) |
| GND | Föld / negatív csatlakozás |
| VT | Érvényes adatátvitel jelzése (Valid Transmission) |
| D0 | Digitális adatkimenet (1. csatorna) |
| D1 | Digitális adatkimenet (2. csatorna) |
| D2 | Digitális adatkimenet (3. csatorna) |
| D3 | Digitális adatkimenet (4. csatorna) |
🧩 Beépítési tippek
- Kompakt elhelyezés: Az apró méretű adó könnyen hordozható vagy kulcstartóként rögzíthető.
- Gyors integráció: A kis méretű vevőpanel egyszerűen beépíthető panelekbe, dobozokba vagy robotikai projektekbe.
❓ Gyakori kérdések (GYIK)
- Milyen hatótávolságon működik a 4 csatornás RF vezérlő modul?A távirányító kültéren akár 50–100 méteres hatótávolságon képes stabil, dekódolt jelet küldeni a vevőpanelnek.
- Vezérelhető-e relé ezzel a 433MHz-es RF modullal?Igen, a vevőpanel D0–D3 digitális kimenetei közvetlenül csatlakoztathatók relé modulhoz, LED-sorhoz vagy mikrovezérlős bemenetekhez.
- Hány gomb van a távirányítón és mi az üzemi feszültsége?A távirányítón 4 gomb található, üzemi feszültsége DC 12V (tipikusan 23A típusú elem szükséges).
