Ultrahangos levitációs építőkészlet – akusztoforézis DIY kit

Ultrahangos levitációs építőkészlet TJ-56-551 – DC 12V akusztoforézis DIY kit

💡 Miért érdemes kipróbálni ezt a levitációs készletet?

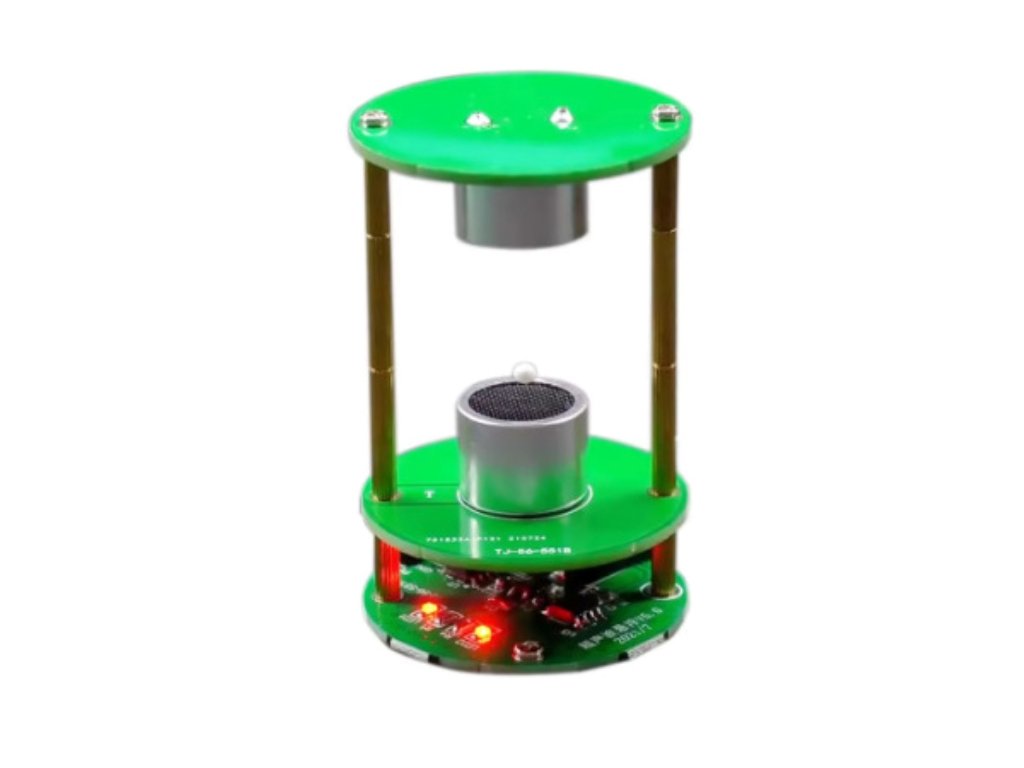

• 🔊 Valódi ultrahangos lebegtetés Két ultrahangos adó állóhullámot hoz létre, amely stabilan lebegteti a hungarocell golyókat.
• 📏 Kompakt méret 42mm átmérő és 62mm magasság, így asztali bemutatóra is tökéletes.
• 🔋 Alacsony fogyasztás DC 12V tápfeszültség mindössze 70mA áramfelvétellel.
• 🎓 Oktatási és bemutató célra ideális Az akusztoforézis jelenségét szemlélteti fizikai kísérletek és bemutatók során.

📊 Műszaki adatok

🔍 A legfontosabb paraméterek

• DC 12VTápfeszültség
• 70 mAÁramfelvétel
• 42 mmÁtmérő
• 62 mmMagasság

💡 Mire használható?

• 🔬
  Fizikai bemutató Az ultrahangos állóhullámok és az akusztoforézis jelenségének látványos bemutatására.
• 🧪
  Tudományos kísérlet Otthoni vagy iskolai fizikai kísérletekhez, a lebegtetés jelenségének vizsgálatára.
• 🎓
  Oktatási demonstráció Fizikaórákon vagy oktatási bemutatókon az állóhullámok működésének szemléltetésére.
• 🛠️
  Hobbi elektronikai projekt DIY forrasztási gyakorlathoz és saját összeszerelésű kísérleti eszközként.

🛡️ Előnyök és funkciók

• Valódi akusztoforézis jelenség: Két ultrahangos adó állóhullámot hoz létre, amely stabilan lebegteti a hungarocell golyókat.
• Kompakt kialakítás: A 42mm átmérő és 62mm magasság miatt asztali használatra is alkalmas.
• Energiatakarékos működés: DC 12V, mindössze 70mA áramfelvétellel, így hosszabb ideig is biztonságosan üzemeltethető.
• Teljes alkatrészkészlet: A panel tartalmazza a vezérlőegységet, kondenzátorokat, LED-eket, az STC15F101W mikrovezérlőt és a TC4427 meghajtó IC-t.
• Stabil szerkezeti kialakítás: Az ultrahangos szondák és a rézoszlopok együtt biztosítják a stabil lebegtetést.

⚠️ Mire kell figyelni a használat során?

• Forrasztás szükséges: Az összeszereléshez forrasztópáka és forrasztóón szükséges, amelyek nem részei a csomagnak.
• DC 12V tápellátás szükséges: A készlet kizárólag DC 12V feszültséggel és 70mA áramfelvétellel üzemeltethető.
• Önálló összeszerelés: A készlet építőkészlet formájában érkezik, az alkatrészeket magadnak kell összeforrasztanod.

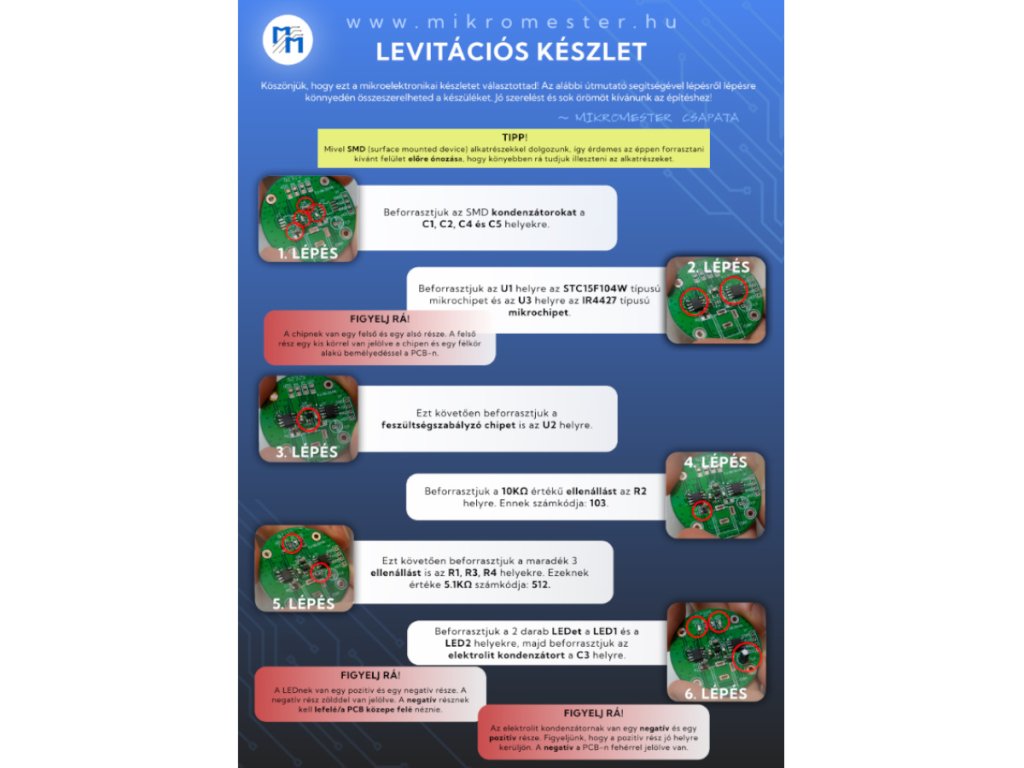

🔧 Összeszerelési útmutató

• Alkatrészek forrasztása: A vezérlőegységet, kondenzátorokat, LED-eket, a mikrovezérlőt és a meghajtó IC-t forrasztással kell a panelra rögzíteni.
• Szükséges szerszám: Forrasztópáka és forrasztóón szükséges az összeszereléshez.
• Szondák és oszlopok rögzítése: Az ultrahangos szondákat és a rézoszlopokat a hozzájuk tartozó helyekre kell rögzíteni a stabil lebegtetéshez.
• Tápcsatlakozó bekötése: A DC tápcsatlakozó (DC-005) biztosítja a DC 12V tápellátás csatlakoztatását.
• Golyók elhelyezése: Az összeszerelés után a hungarocell golyók az állóhullám csomópontjaiba helyezhetők a lebegtetéshez.

🧩 Beépítési tippek

• Rézoszlopos összeszerelés: A négyféle rézoszlop (M2×12+3, M2×17+3, M2×5) és az M2×6 csavarok segítségével a három panel egymásra szerelhető.
• Pontos illesztés: Az ultrahangos szondák és a rézoszlopok együttes, pontos illesztése biztosítja a stabil lebegtetést.

❓ Gyakori kérdések (GYIK)

• Hogyan működik az ultrahangos levitációs készlet?
  Két ultrahangos szonda állóhullámot hoz létre, amelynek csomópontjaiban kisméretű tárgyak stabilan lebegtethetők.
• Milyen tápfeszültséget igényel az ultrahangos levitációs kit?
  A készlet DC 12V bemeneti feszültséggel és 70mA áramfelvétellel működik.
• Mit tartalmaz az ultrahangos levitációs csomag?
  A csomag tartalmaz STC15F101W mikrovezérlőt, TC4427 meghajtó IC-t, TPS70933 feszültségszabályozót, SMD alkatrészeket, ultrahangos szondákat, rézoszlopokat, 30 db hungarocell golyót és 3 db PCB lapot.
