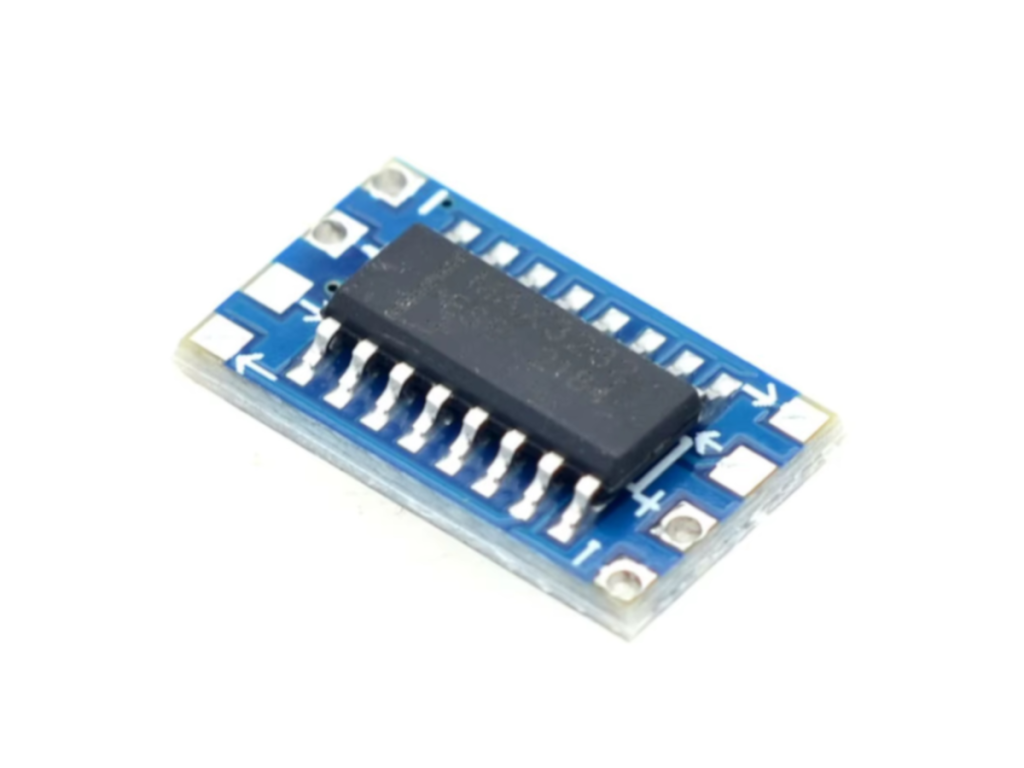

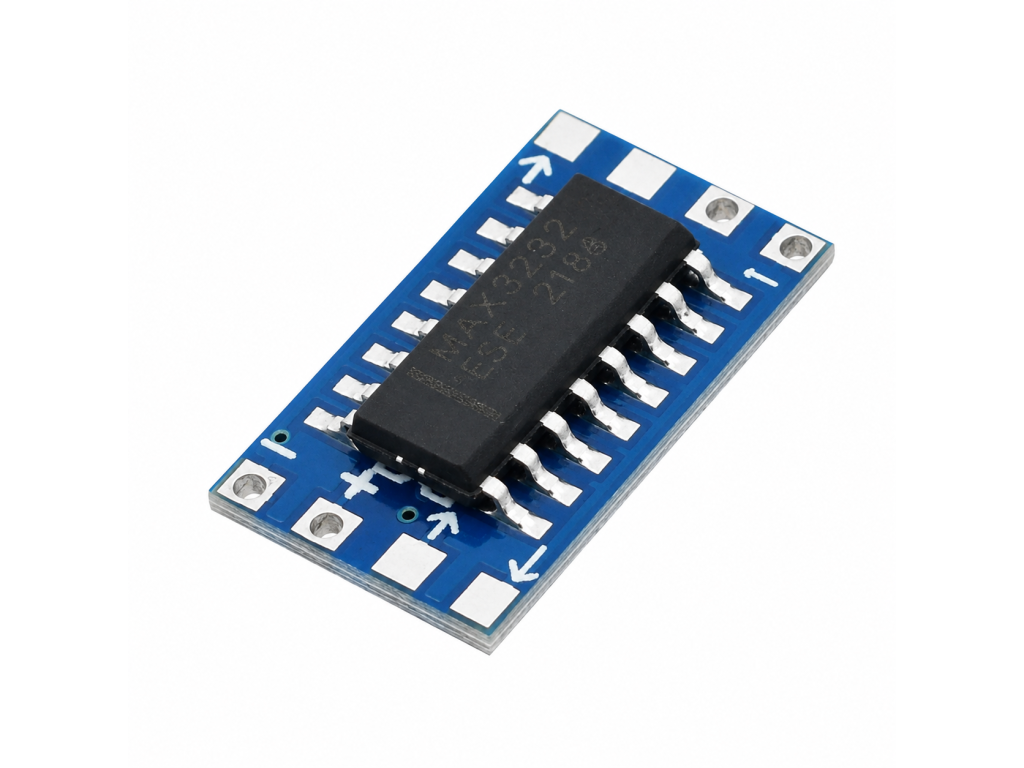

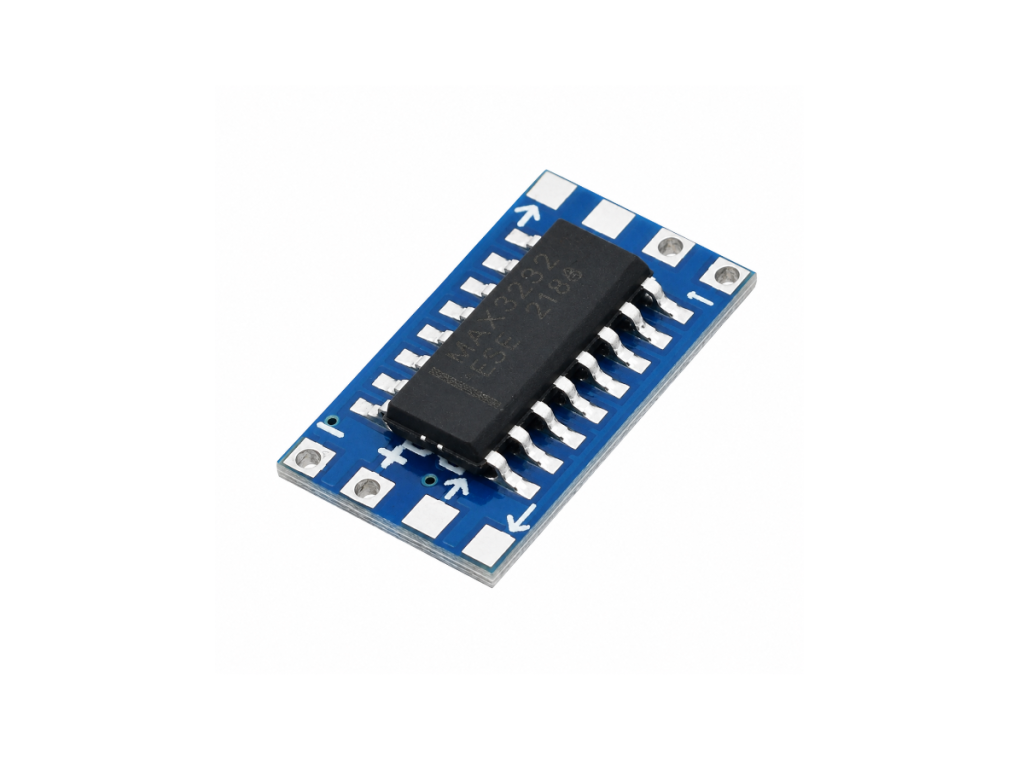

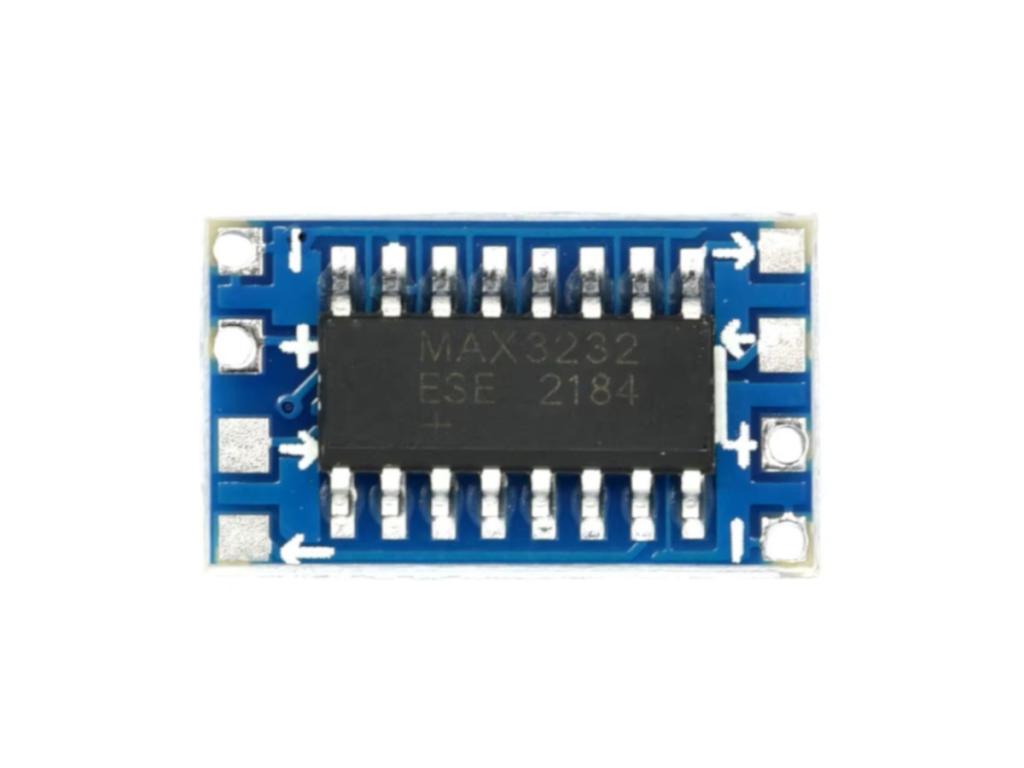

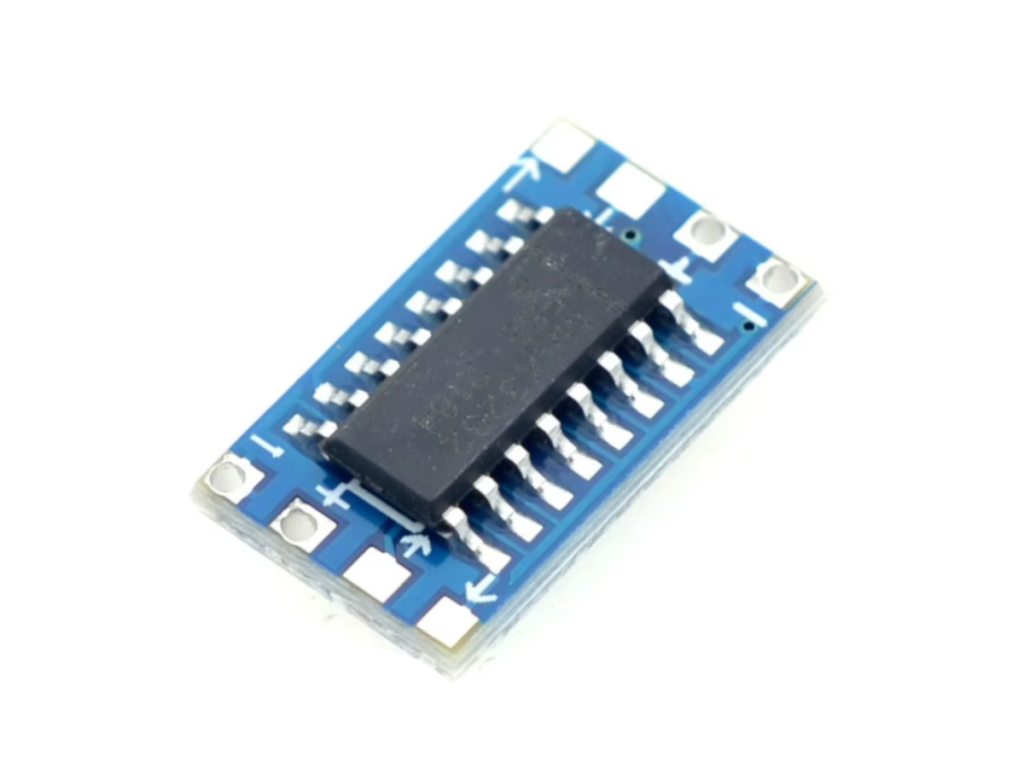

RS232–TTL átalakító modul MAX3232
- Fő chip: MAX3232CSE
- Funkció: RS232 TTL átalakító, TTL UART konverter, jelszint illesztő modul
- Működési feszültség: 3V–5V
RS232–TTL átalakító modul MAX3232 – 3.3V / 5V kompatibilis
Ez a kompakt MAX3232 modul praktikus megoldás RS232 és TTL UART jelszintek közötti átalakításhoz. Az RS232 TTL átalakító lehetővé teszi, hogy mikrokontrolleres rendszereket, Arduino fejlesztőpaneleket, TTL UART eszközöket vagy egyéb digitális áramköröket RS232 soros kommunikációval rendelkező berendezésekhez csatlakoztass.
A modul 3.3V és 5V kompatibilis működése miatt széles körben használható Arduino, ESP32, STM32, Raspberry Pi kiegészítő áramkörök és más mikrokontroller RS232 projektek esetén. A beépített MAX3232CSE chip stabil jelszint illesztő modul funkciót biztosít, így a TTL UART konverter képes a két különböző soros kommunikációs jelszint biztonságosabb illesztésére.
A kis méretű mini serial converter két független csatornával rendelkezik, ezért többféle RS232–TTL illesztési feladathoz is használható. A tápellátási pontok a modul két oldalán össze vannak kötve, így elegendő csak az egyik oldalon tápfeszültséget adni a panelnek.
💡 Miért érdemes ezt a MAX3232 RS232–TTL átalakítót választani?
- 🔁 RS232–TTL jelszint átalakítás Ideális RS232 és TTL UART kommunikáció közötti illesztéshez, mikrokontrolleres és beágyazott rendszerekhez.
- ⚡ 3.3V / 5V kompatibilitás A modul 3V–5V feszültségtartományban használható, így Arduino, ESP32, STM32 és más fejlesztőpanelekhez is alkalmas.
- 📡 Soros kommunikációhoz Használható UART alapú adatkapcsolatokhoz, RS232 eszközök, terminálok, mérőműszerek vagy ipari vezérlők csatlakoztatásához.
- 📦 Kompakt méret A mini serial converter kis helyet foglal, ezért könnyen beépíthető kisebb elektronikai projektekbe is.
📊 Műszaki adatok
| Termék típusa | RS232–TTL átalakító modul / serial level shifter |
|---|---|
| Fő chip | MAX3232CSE |
| Funkció | RS232 TTL átalakító, TTL UART konverter, jelszint illesztő modul |
| Működési feszültség | 3V–5V |
| Kompatibilitás | 3.3V és 5V rendszerekkel kompatibilis |
| Maximális adatsebesség | Legfeljebb kb. 120 kbps |
| Kommunikáció | RS232 és TTL UART soros kommunikáció |
| Csatornák | Két független csatorna használható |
| RS232 oldal | RS232 TX és RX csatorna |
| TTL oldal | TTL TX és RX csatorna |
| Méret | Kb. 9,4 × 15,9 mm |
| Felhasználás | Arduino RS232 modul, mikrokontroller RS232 illesztés, UART kommunikáció, soros adatkapcsolat |
🔍 Fő jellemzők
- MAX3232Chip
- 3V–5VTápfeszültség
- 120 kbpsMax. sebesség
- 9,4×15,9 mmMéret
💡 Felhasználási területek
-
Arduino RS232 kapcsolat Arduino RS232 modul szerepben használható, ha egy fejlesztőpanelt RS232 soros eszközzel kell összekötni.
-
Mikrokontroller RS232 illesztés ESP32, STM32, AVR, PIC vagy más mikrokontroller RS232 kommunikációs projektjeihez is megfelelő.
-
Soros kommunikáció modul Terminálok, mérőműszerek, vezérlők, ipari eszközök és UART alapú áramkörök összekapcsolásához használható.
-
DIY elektronikai projektek Hasznos mini serial converter prototípus építéshez, hibakereséshez, adatnaplózáshoz és kommunikációs tesztekhez.
🧩 Előnyök és működési tudnivalók
-
Kétirányú jelszint illesztés: A modul RS232 és TTL UART jelszintek közötti kommunikációt tesz lehetővé TX és RX vonalakon keresztül.
-
Két független csatorna: A modulon található két csatorna külön is használható, ami rugalmasabb bekötést biztosít különböző soros kommunikációs feladatokhoz.
-
Egyszerű tápellátás: A tápellátási pontok a modul két oldalán össze vannak kötve, ezért elegendő csak az egyik oldalon 3V–5V tápfeszültséget adni.
-
Kompakt beépítés: A kisméretű panel könnyen elhelyezhető szűk helyen, készülékházban, fejlesztőpanel mellett vagy prototípus áramkörben.
⚠️ Használati tudnivalók
-
Helyes oldal használata: Az RS232 jelszintű vonalakat az RS232 feliratú oldalra, a TTL UART jeleket pedig a TTL feliratú oldalra kell kötni.
-
TX és RX keresztezése: A soros kommunikációnál gyakran szükséges a TX és RX vonalak keresztezése, vagyis az egyik eszköz TX pontja a másik RX pontjára kerül.
-
Feszültségtartomány: A modul 3V–5V tápfeszültséggel használható, ezért ne lépd túl a megadott működési tartományt.
-
Adatsebesség: A maximális ajánlott adatsebesség körülbelül 120 kbps, ennél nagyobb sebességhez érdemes előzetesen tesztelni a kommunikáció stabilitását.
-
Nem USB átalakító: Ez a modul RS232–TTL jelszint illesztő, nem USB–soros adapter, ezért közvetlen számítógépes USB csatlakozáshoz külön USB–UART eszköz szükséges.
❓ FAQ – RS232–TTL átalakító modul MAX3232
-
🔁 Mire használható a MAX3232 modul?A MAX3232 modul RS232 és TTL UART jelszintek közötti átalakításra használható, például mikrokontroller és RS232 soros eszköz összekapcsolásához.
-
⚡ Milyen feszültséggel működik?A modul 3V–5V tápfeszültséggel működik, ezért 3.3V és 5V rendszerekkel is kompatibilis.
-
🤖 Használható Arduino projektekhez?Igen, Arduino RS232 modul szerepben is használható, de az Arduino TTL UART jeleit RS232 szintű soros kommunikációhoz kell illeszteni.
-
📡 Mekkora adatsebességet támogat?A megadott maximális adatsebesség legfeljebb körülbelül 120 kbps.
-
💻 USB-re közvetlenül csatlakoztatható?Nem, ez egy RS232–TTL jelszint illesztő modul, nem USB átalakító. USB kapcsolathoz külön USB–UART vagy USB–RS232 adapter szükséges.
