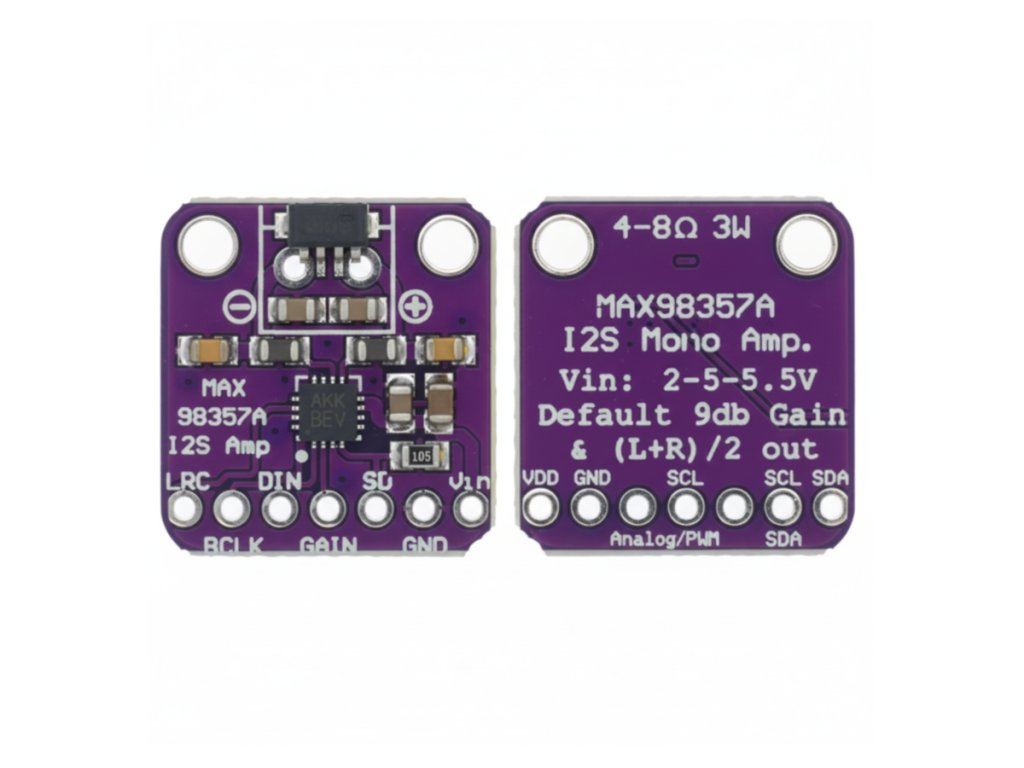

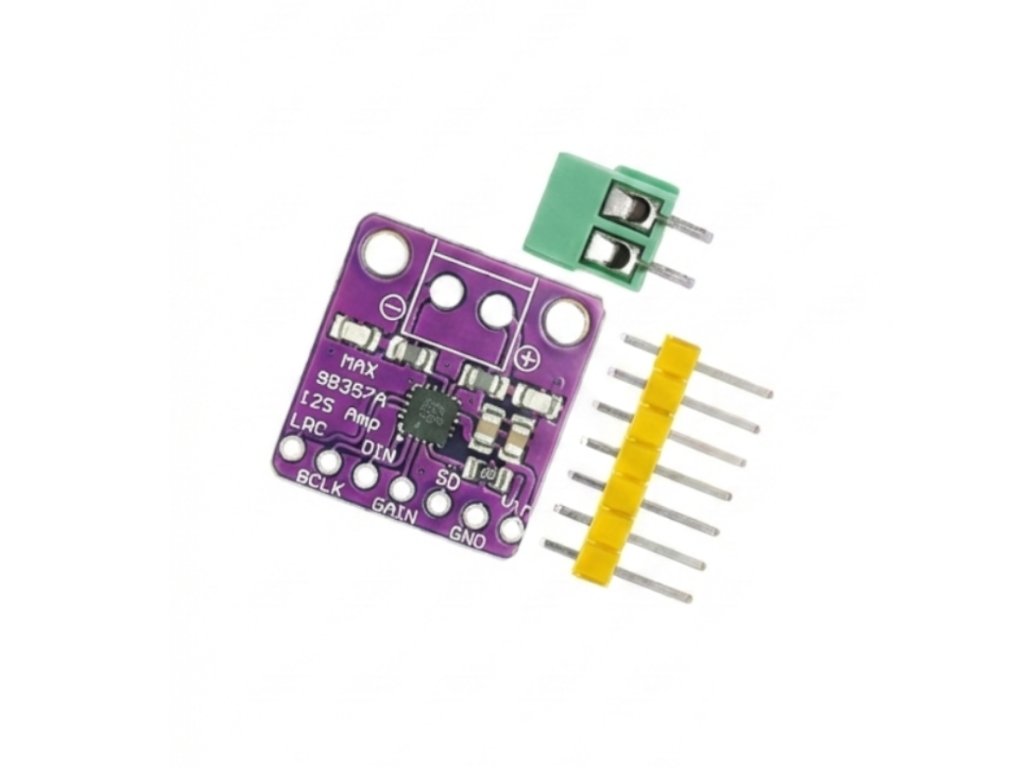

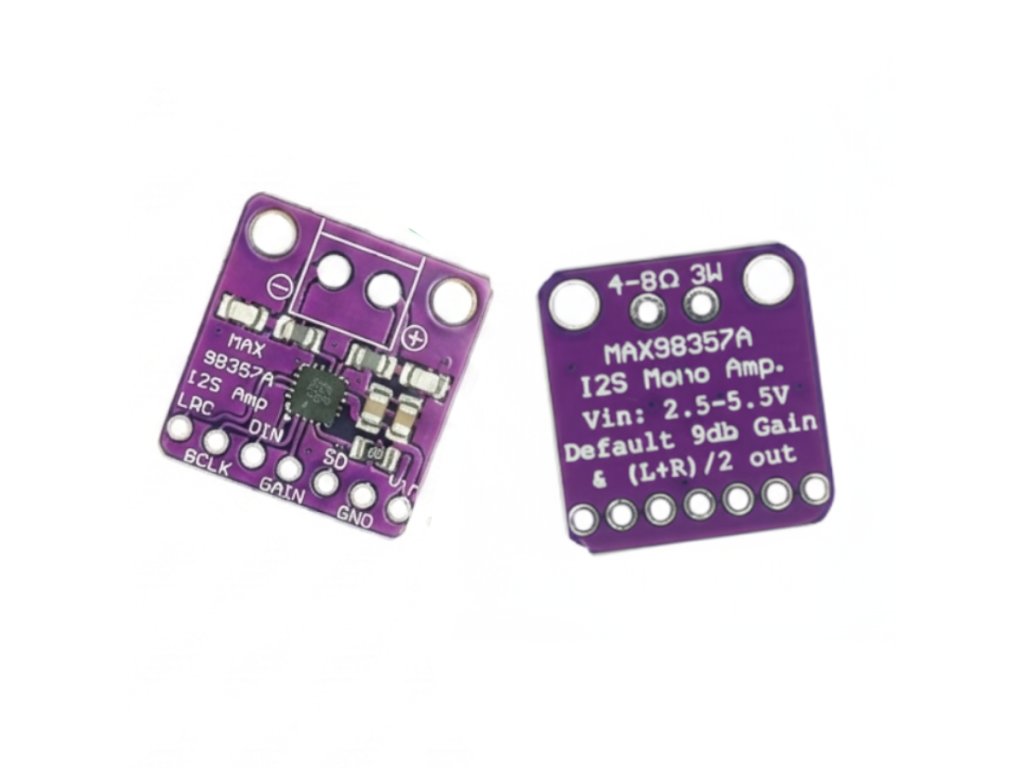

MAX98357 I2S mono erősítő modul 3W Class-D beépített DAC-kal mikrokontrollerekhez
- Termék típusa: I2S mono erősítő modul beépített DAC-kal
- Chip: MAX98357
- Kimeneti teljesítmény:
- 3,2W - 4Ω (10% THD)
- 1,8W - 8Ω (10% THD)
MAX98357 I2S mono erősítő modul 3W Class-D beépített DAC-kal mikrokontrollerekhez
A MAX98357 egy Class-D mono audio erősítő modul beépített DAC-kal, amely I2S digitális hangjelet alakít hangszóró-meghajtó analóg jellé. 3,2W/4Ω kimeneti teljesítmény, 5 fokozatban állítható erősítés, MCLK nélküli működés, ESP32, Raspberry Pi és Arduino kompatibilis.
💡 Miért érdemes ezt a modult választani?
- 🔊 Beépített DAC Az I2S digitális jelet külön átalakító nélkül alakítja hangszóró-meghajtó analóg jellé.
- ⚡ Nagy hatásfokú Class-D erősítés Kompakt, kis méretű modulban, alacsony fogyasztás mellett.
- 🔌 MCLK nélküli működés Egyszerűbb bekötést és plug-and-play használatot tesz lehetővé.
- 🎛️ Állítható erősítés 5 fokozatban, 3 dB és 15 dB között igazítható a GAIN lábbal.
📊 Műszaki adatok
| Termék típusa | I2S mono erősítő modul beépített DAC-kal |
|---|---|
| Chip | MAX98357 |
| Erősítő osztály | Class-D |
| Kimeneti teljesítmény (4Ω) | 3,2W (10% THD) |
| Kimeneti teljesítmény (8Ω) | 1,8W (10% THD) |
| Mintavételezési frekvencia | 8 kHz – 96 kHz |
| Erősítés (Gain) | 5 fokozatban állítható – 3 dB / 6 dB / 9 dB / 12 dB / 15 dB |
| Digitális interfész | I2S (DIN, BCLK, LRC) |
| MCLK | Nem szükséges |
| Automatikus formátumfelismerés | 35 órajel-konfiguráció, 128 digitális audio formátum |
| Tápfeszültség | DC 2,5V – 5,5V |
| Kimenet | Közvetlen hangszóró-meghajtás |
| Kialakítás | Filter nélküli (nincs szükség LC szűrőre) |
🔍 A legfontosabb paraméterek
- 3,2W / 4ΩKimeneti teljesítmény
- 2,5–5,5V DCTápfeszültség
- 5 fokozatÁllítható erősítés
- 8–96 kHzMintavételezési tartomány
💡 Mire használható?
- ESP32 és Raspberry Pi audio projektekDigitális audio lejátszás I2S interfészen keresztül mikrokontrolleres hangprojektekhez.
- RobotikaHangjelzés és beszéd lejátszása robotikai alkalmazásokban.
- Okosotthon és IoT eszközökKompakt, alacsony fogyasztású hangkimenet okosotthoni és IoT projektekhez.
- DIY audio és interaktív projektekZene, beszéd és hangjelzés lejátszása egyedi audio fejlesztésekben és játékokban.
🛡️ Előnyök és funkciók
- Beépített DAC: Nincs szükség külön átalakítóra, az I2S jel közvetlenül hangszóró-meghajtó analóg jellé alakítható.
- Magas hatásfokú Class-D erősítés: Kompakt, kis méretű modulban valósul meg.
- MCLK nélküli működés: Egyszerűbb bekötést tesz lehetővé.
- Széles mikrokontroller-kompatibilitás: Plug-and-Play használat ESP32, Raspberry Pi, Arduino és más I2S-kompatibilis eszközökkel.
⚠️ Mire kell figyelni a használat során?
- Csak passzív hangszóróval használható: 4Ω vagy 8Ω impedanciájú hangszóró szükséges.
- Megfelelő hangszóró-teljesítmény: A hangszóró teljesítménye legyen legalább 3–5W.
- Stabil tápellátás: A torzításmentes működéshez stabil tápfeszültség szükséges.
- Hangszórókábel hossza: Hosszú hangszórókábel zajt okozhat.
- I2S konfiguráció: Mikrokontroller oldalon I2S konfiguráció szükséges.
🔌 Bekötési útmutató
| Csatlakozási pont | Funkció |
|---|---|
| LRC | Bal/Jobb órajel (Left/Right Clock) – I2S és LJ mód, TDM módban szinkronjel |
| BCLK | Bit órajel bemenet |
| DIN | Digitális audio bemenet |
| GAIN | Erősítés és csatornaválasztás beállítása |
| SD | Kikapcsolás (Shutdown) és csatornaválasztás – alacsony szint = leállítás |
| VCC | Tápfeszültség (2,5V – 5,5V) |
| GND | Föld |
❓ Gyakori kérdések (GYIK)
- Szükséges-e külső DAC a MAX98357 I2S erősítő modulhoz?Nem, a modul beépített DAC-kal rendelkezik, ezért az I2S digitális jel közvetlenül hangszóróba meghajtó analóg jellé alakítható külön átalakító nélkül.
- Milyen hangszóróval használható a MAX98357 modul?Csak passzív hangszóróval (4Ω vagy 8Ω) használható, amelynek teljesítménye legalább 3–5W legyen a torzításmentes működéshez.
- Hogyan kell beállítani az erősítést a MAX98357 modulon?Az erősítés 5 fokozatban (3/6/9/12/15 dB) állítható a GAIN lábbal, a csatornaválasztást az SD láb vezérli.
