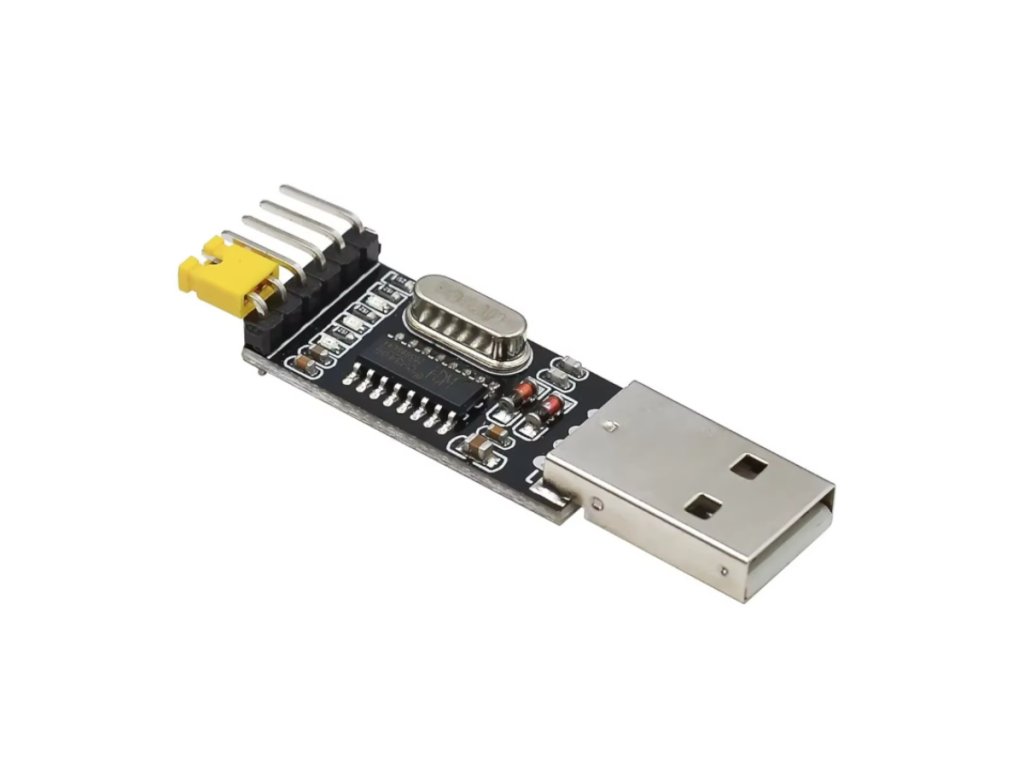

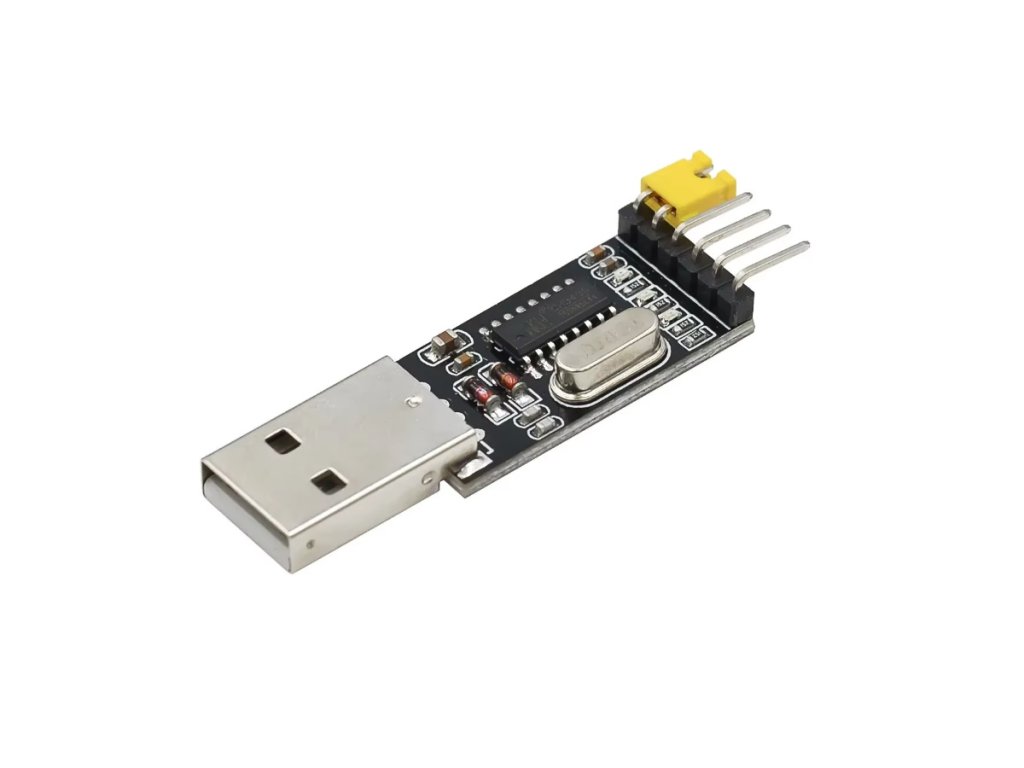

CH340G USB–TTL konverter modul soros átalakító 3.3V / 5V
- Chip: CH340G, neves kínai gyártótól (WCH)
- Tápfeszültség: USB-ről kapja (5V)
- Kimeneti logikai szintek: 3.3V vagy 5V (választható)
CH340G USB–TTL konverter modul soros átalakító 3.3V / 5V
A CH340G USB–TTL konverter modul egy univerzális soros átalakító, amely mikrovezérlők, Arduino, ESP8266, ESP32 és más TTL szintű eszközök PC-hez csatlakoztatását teszi lehetővé. Választható 3.3V vagy 5V logikai szinttel, PWR, TXD és RXD LED jelzőkkel, 50–2M baud rate tartományban működik.
💡 Miért érdemes ezt a modult választani?
- 🖥️ Univerzális kompatibilitás Szinte minden operációs rendszerrel működik, köztük Windows XP–10, Linux, Mac és Android.
- ⚡ Választható logikai szint 3.3V vagy 5V logikai szint jumperrel vagy kapcsolóval választható, bármely modern MCU-hoz illeszthető.
- 💡 Jelző LED-ek PWR, TXD és RXD LED-ek biztosítják az egyszerű diagnosztikát és vizuális visszajelzést.
- 🔧 Univerzális programozó modul Kompatibilis STC, NodeMCU, Arduino, ESP8266 és más fejlesztői platformokkal.
📊 Műszaki adatok
| Termék típusa | USB–TTL soros átalakító modul |
|---|---|
| Chip | CH340G (WCH) |
| Tápfeszültség | USB-ről kapja, 5V |
| Kimeneti logikai szintek | 3.3V vagy 5V, választható jumperrel vagy kapcsolóval |
| Kommunikáció | USB2.0/USB3.0 kompatibilis, Windows XP–10, Linux, Android, Mac |
| LED jelzők | PWR (tápfeszültség), TXD (adott adat), RXD (kapott adat) |
| Baud rate | 50 – 2M |
| RS232/RS485/RS422 interfész | Egyes típusoknál direkt támogatás |
| SIR IRDA infra kommunikáció | Támogatott |
| RTS/CTS | Előkészítve, hardveres kézjelzéshez |
| Méretek | Kb. 55 × 16 mm, paneltől függően |
| Driver | CH341ser, Windows alatt szükséges lehet |
🔍 A legfontosabb paraméterek
- 3.3V / 5VLogikai szint
- 50 – 2MBaud rate
- USB2.0/USB3.0Interfész
- 55 × 16 mmMéret
💡 Mire használható?
- Mikrovezérlők programozása Arduino, STM32, Raspberry Pi, ESP8266 és ESP32 programozásához, soros kommunikációhoz és teszteléshez.
- Soros eszközök csatlakoztatása Perifériák és adatgyűjtő modulok PC-vel vagy laptoppal való összekötéséhez USB porton.
- Firmware kezelés Firmware letöltéshez, feltöltéshez vagy hibakereséshez fejlesztői környezetben.
- Ipari átalakítás USB-ről RS232/RS485/RS422 átalakításhoz, PLC vezérléshez ipari elektronikában.
🛡️ Előnyök és funkciók
- Univerzális kompatibilitás: Szinte minden operációs rendszerrel működik, köztük XP, Win7, Win10, Mac, Linux és Android.
- Választható logikai szint: 3.3V vagy 5V, jumperrel vagy kapcsolóval választható, bármely modern MCU-hoz illeszthető.
- Jelző LED-ek: PWR, TXD és RXD LED-ek egyszerű diagnosztikát és vizuális visszajelzést biztosítanak.
- Stabil tápellátás: Intelligens puffer kondenzátor segíti a stabil működést.
- Széles körű programozói kompatibilitás: STC, NodeMCU, Arduino, ESP8266 és más platformokhoz használható.
⚠️ Mire kell figyelni a használat során?
- Driver telepítése szükséges: A megfelelő driver (CH341ser) telepítése nélkül a modul nem jelenik meg a PC-n.
- Logikai szint illesztése: A 3.3V és 5V szintet mindig az adott eszközhöz igazítsd, hogy ne sérüljön az MCU.
- Fix USB tápellátás: A port tápfeszültsége fixen USB-ről érkezik.
- Sokoldalú felhasználhatóság: Ipari, hobbielektronikai, tanulói és fejlesztői feladatokra egyaránt alkalmas.
❓ Gyakori kérdések (GYIK)
- Milyen logikai szinteket támogat a CH340G konverter modul?A modul 3.3V és 5V logikai szinteket is támogat, jumperrel vagy kapcsolóval választható, így szinte minden modern mikrokontrollerhez illeszthető.
- Milyen operációs rendszerekkel kompatibilis a CH340G modul?Windows XP–10, Linux, Mac és Android rendszerekkel is kompatibilis, bár Windows alatt CH341ser driver telepítése szükséges lehet.
- Mire utalnak a LED jelzők a CH340G modulon?A PWR LED a tápfeszültséget, a TXD az elküldött adatot, az RXD a fogadott soros adatot jelzi, megkönnyítve a hibakeresést.
