Soros átalakító modul CH340N SOP8 – USB-TTL Mini programozó

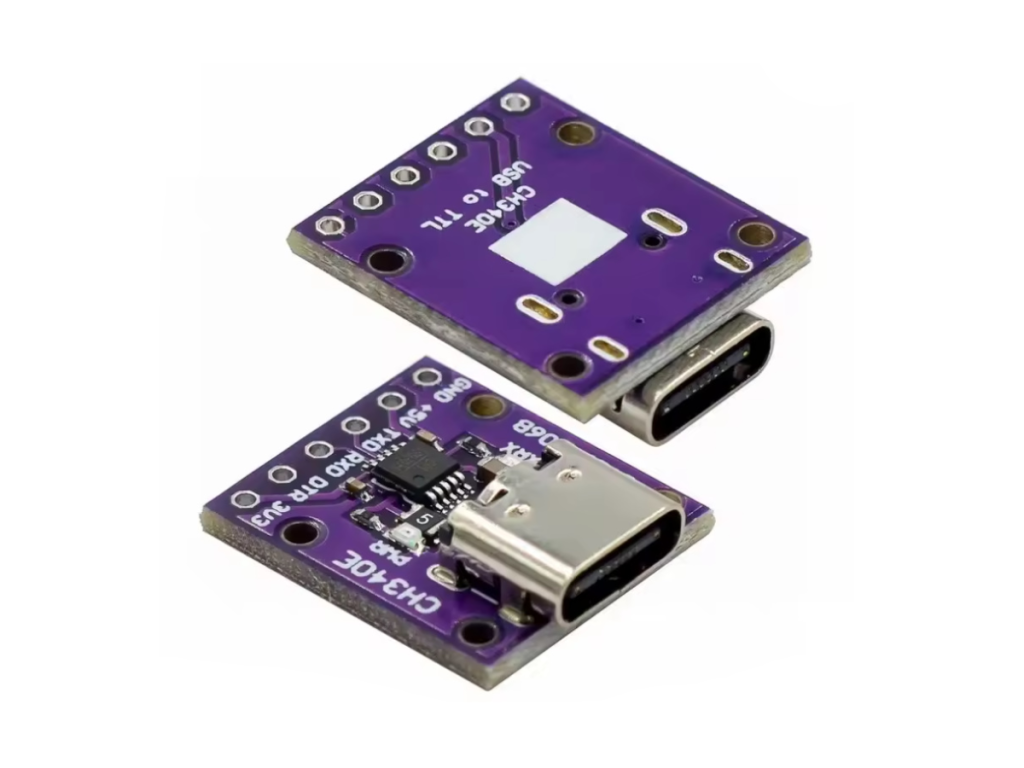

CH340E USB-C → TTL soros port modul – GND/5V/TXD/RXD/DTR/3V3 kivezetéssel, PWR+TX+RX LED jelzőkkel, 500mA biztosítékkal, Arduino Pro Mini letöltőként is

💡 Miért érdemes ezt a modult választani?

• 🔌 USB-C csatlakozó – modern, megbízható A szabványos USB-C aljzat mindkét irányból dugható és mechanikailag robusztusabb a régi micro-USB megoldásoknál – laptop és asztali számítógép egyaránt képes közvetlenül meghajtani.
• 💡 PWR + TXD + RXD LED jelzők Három beépített LED teszi láthatóvá a modul állapotát: a tápellátás-jelző (PWR) és a TX/RX adatforgalom-jelzők műszer nélkül is azonnal mutatják, hogy a kommunikáció zajlik-e.
• 🛡️ 500mA önbiztosíték – USB port védelem A beépített polyfuse biztosíték védi a számítógép USB portját és a csatlakoztatott MCU-t rövidzárlat vagy túláram esetén – kioldás után automatikusan visszaáll.
• 📐 Ultra-kompakt méret – minimális helyfoglalás Az apró lila PCB szinte bármilyen fejlesztői szettbe, dobozba vagy zsebbe elfér – ideális terepi munkához, kódtöltéshez és soros debug-oláshoz ahol hely a korlát.

📊 Műszaki adatok

🔍 A legfontosabb paraméterek

• CH340EUSB-UART chip
• USB-CCsatlakozó
• 5V + 3V3Kimeneti feszültség
• 500mABiztosíték
• DTRAuto-reset támogatás

💡 Mire használható?

• 📥
  Arduino Pro Mini kód feltöltése A CH340E modul DTR lábával az Arduino Pro Mini automatikusan resetelhető feltöltés előtt – pontosan úgy, ahogy az eredeti Arduino programozók teszik, külön gomb megnyomása nélkül.
• 🔍
  Soros debug és monitorozás A TX/RX LED jelzőkkel valós időben látható az adatforgalom iránya – tökéletes mikrovezérlős projektek hibakeresésére, szenzorértékek olvasására és UART kommunikáció tesztelésére.
• 🤖
  MCU és fejlesztőpanel UART összeköttetés STM32, ESP8266, ESP-01, AVR, PIC és más UART-os mikrovezérlők számítógéphez csatlakoztathatók – kód letöltéshez, AT parancs küldéshez vagy soros adatcsere figyeléséhez.
• 🛠️
  Hordozható terepi programozó Az ultra-kompakt méret és USB-C csatlakozó révén laptophoz, powerbankal kombinálva bárhol használható – ideális helyszíni telepítéshez, eszközfrissítéshez és fejlesztéshez.

🛡️ Előnyök és funkciók

• CH340E – megbízható, széles körben támogatott chip: A CH340E a népszerű CH340G és CH340C chipek utódja, amely javított kompatibilitást és kisebb tokozást kínál. Windows, macOS és Linux rendszereken egyaránt elérhető hozzá ingyenes driver.
• Minden funkciós láb kivezetett: A GND, +5V, TXD, RXD, DTR és 3V3 lábak mind elérhetők a tüskesoros kivezetéseken – a modul nemcsak adatátvitelre, hanem 3,3V és 5V tápellátás forrásaként is felhasználható a csatlakoztatott eszközök számára.
• Három LED a valós idejű státuszhoz: A PWR LED a tápellátást, a TXD LED az adatküldést, az RXD LED az adatvételt jelzi – ezzel műszer nélkül is azonnal látható, hogy a soros kommunikáció aktív-e és melyik irányban zajlik az adatforgalom.
• 500mA polyfuse biztosíték – kétirányú védelem: A beépített önvisszaállító biztosíték mind a számítógép USB portját, mind a csatlakoztatott mikrovezérlőt védi – megakadályozza, hogy rövidzárlat esetén a port vagy az MCU megsérüljön, majd automatikusan visszaáll a hiba elhárítása után.

⚠️ Mire kell figyelni a használat során?

• CH340 driver telepítése szükséges: Windows 10/11 rendszeren sok esetben automatikusan felismeri, de ha nem jelenik meg COM port, a CH340 drivert manuálisan kell telepíteni (a gyártó weboldaláról ingyenesen letölthető). macOS és Linux rendszereken a legtöbb esetben driver nélkül is működik.
• TX/RX keresztezés: A modul TXD lába az MCU RXD lábához, az RXD lába az MCU TXD lábához csatlakoztatandó – nem egyenesen, hanem keresztbe. Ez az UART kommunikáció szabványa; felcserélés esetén nem lesz adatátvitel.
• Logikai szint egyeztetése: A CH340E kimenete kb. 3,3V–5V logikai szintű. 3,3V-os mikrovezérlőknél (pl. ESP8266, ESP32) ellenőrizd, hogy az MCU RX lába tolerálja-e az 5V-os szignált, vagy logikai szintváltóra (level shifter) van szükség.
• Arduino auto-reset – DTR lábhoz kondenzátor: Az Arduino Pro Mini auto-resetjéhez a DTR és RST lábak közé egy 100nF kondenzátort kell sorba kötni. Sok Arduino Pro Mini kártya már tartalmazza ezt a kondenzátort; ha nem, forrasztd be magad.

🔌 Bekötési útmutató

🧩 Beépítési tippek

• Arduino Pro Mini feltöltési lépések: Csatlakoztasd a modult az Arduino Pro Minihez (GND→GND, 5V→VCC, TXD→RXD, RXD→TXD, DTR→RST/100nF), majd az Arduino IDE-ben válaszd ki a megfelelő COM portot és az „Arduino Pro Mini" lapot, majd töltsd fel a vázlatot – a reset automatikusan megtörténik.
• ESP8266 / ESP-01 bekötése: Az ESP-01 3,3V-os eszköz – a CH340E 3V3 lábáról tápláld. A TX/RX keresztezésen kívül az ESP-01 CH_PD (enable) lábát is kösd fel a 3V3-ra. Figyelj arra, hogy az ESP-01 RX lába nem mindig 5V-tűrő – biztonságosabb a 3V3 tápot és a 3V3 UART szintet használni.
• COM port azonosítása Windows-on: Csatlakoztatás után nyisd meg az Eszközkezelőt (Device Manager) → Portok (COM és LPT) → keresed a „USB-SERIAL CH340 (COMx)" bejegyzést. Ha nem jelenik meg, telepítsd a CH340 drivert és csatlakoztasd újra.

❓ Gyakori kérdések (GYIK)

• 💻 Kell-e külön driver a használathoz?
  Windows 10/11 rendszeren sok esetben automatikusan telepíti a CH340 drivert. Ha a COM port nem jelenik meg az Eszközkezelőben, a CH340 drivert manuálisan kell telepíteni – ez ingyenesen letölthető a gyártó (WCH) weboldaláról. Linux és macOS rendszereken általában driver nélkül is működik.
• 🔄 Fel lehet tölteni Arduino Pro Mini kódot ezzel a modullal?
  Igen – pontosan erre tervezték. A DTR láb és a 100nF kondenzátor segítségével az Arduino Pro Mini automatikusan resetelődik feltöltés előtt, így az Arduino IDE-ből közvetlenül, gombnyomás nélkül tölthető fel a kód. Csak a megfelelő COM portot és lapot (Pro Mini, 3.3V vagy 5V változatnak megfelelően) kell beállítani.
• ⚡ Mennyire feszültséget ad a +5V és 3V3 kimeneten?
  A +5V láb az USB tápfeszültségét (5V) adja tovább közvetlenül az USB-C portról; a 3V3 láb egy belső szabályozóról táplálja a 3,3V-os kimenetet. Mindkét kimenet a 500mA-es polyfuse biztosítékon keresztül érhető el, ezért az összes csatlakoztatott eszköz együttes áramfelvétele ne haladja meg a 500mA-t.
• 🔀 Miért kell keresztbe kötni a TX és RX lábakat?
  Az UART kommunikáció szabálya szerint az egyik eszköz TXD (adó) lába mindig a másik eszköz RXD (vevő) lábához csatlakozik. Tehát: modul TXD → MCU RXD és modul RXD → MCU TXD. Ha egyenesen kötöd (TXD→TXD), nem lesz adatátvitel.
• 📱 Kompatibilis ESP8266-tal és ESP32-vel?
  Igen – az ESP8266 és ESP32 modulok UART-on keresztül programozhatók és kommunikálnak a számítógéppel. ESP8266-nál figyelj arra, hogy 3,3V-os eszköz, ezért a 3V3 tápkimenetről és lehetőség szerint 3,3V logikai szintű UART jellel érdemes használni. ESP32 esetén a legtöbb tű 5V-tűrő, de a tápellátást itt is 3,3V-ról ajánlott megoldani.
• 🛡️ Mit véd az 500mA biztosíték?
  Az önvisszaállító polyfuse biztosíték rövidzárlat vagy túláram esetén megszakítja az áramkört – ezzel megakadályozza a számítógép USB portjának és a csatlakoztatott MCU-nak a megrongálódását. A hiba elhárítása és a modul lehűlése után a biztosíték automatikusan visszaáll, nem szükséges cserélni.
