LED Driver modul, DC Step-Down, 5V–27V, 350mA, PWM dimmelhető
- Bemeneti feszültség: DC 5V – 27V
- Kimeneti áram: 0 – 350 mA (állítható)
- Max teljesítmény: 8W
LED Driver modul, DC Step-Down, 5V–27V, 350mA, PWM dimmelhető

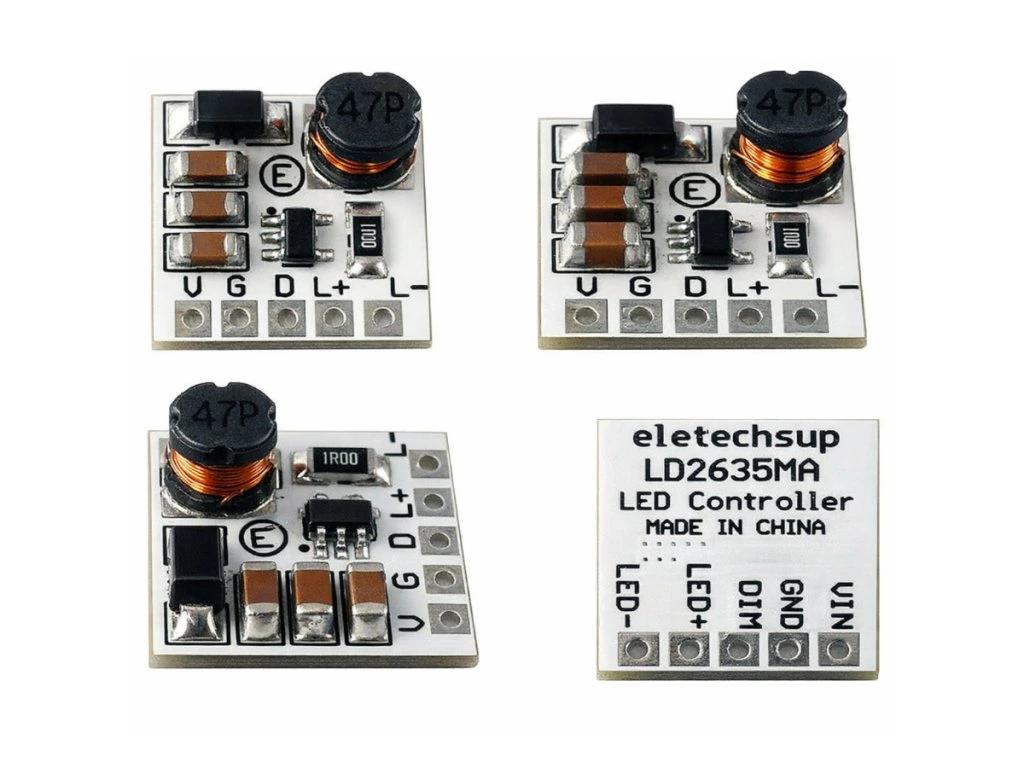

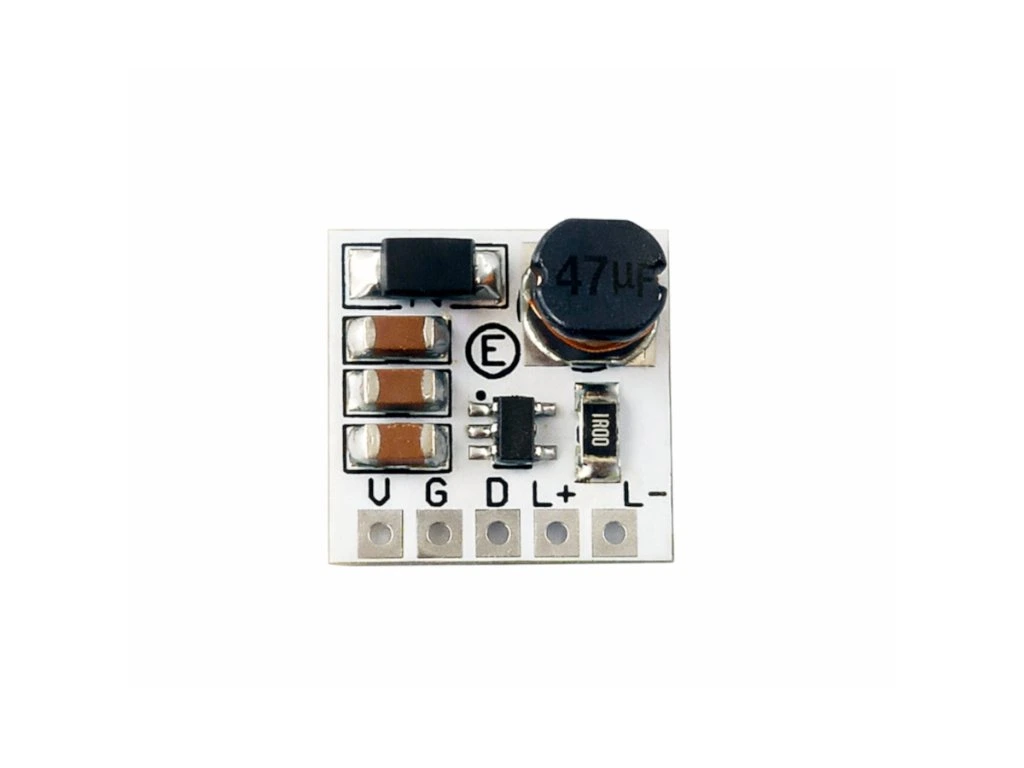

Ez a kompakt (15×15×6 mm) step-down LED driver modul 5–27V bemeneti feszültségből 0–350mA állítható konstans áramot biztosít max. 8W teljesítménnyel, akár 93%-os hatásfokkal. PWM jelű dimmelhetőség és nyitott LED-védelem teszi ideálissá 1W–3W power LED meghajtáshoz, autós és DIY világításhoz.
💡 Miért érdemes ezt a LED driver modult választani?
- ⚡ Step-down (buck) átalakítás A bemeneti feszültséget hatékonyan csökkenti a LED számára megfelelő szintre.
- 🔄 Konstans áram szabályozás A LED-en átfolyó áram fix, például 350mA, így elkerülhető a túlmelegedés és a kiégés.
- 📊 PWM dimmelés A fényerő PWM jellel szabályozható, villogásmentes működéssel.
- 🔋 Széles bemeneti tartomány 5V és 27V között működik, USB-től egészen autós rendszerekig.
📊 Részletes műszaki adatok
| Bemeneti feszültség | DC 5V – 27V |
|---|---|
| Kimeneti áram | 0 – 350 mA, állítható |
| Max. teljesítmény | 8W |
| Hatásfok | Akár 93% |
| PWM dimmelés | Igen, kb. 3% pontossággal |
| Kapcsolási frekvencia | Akár 1 MHz |
| Méret | 15 × 15 × 6 mm |
| Súly | kb. 1.5 g |
🔍 A legfontosabb paraméterek
- 5–27VBemeneti feszültség
- 0–350mAKimeneti áram
- 8WMax. teljesítmény
- 93%Hatásfok
💡 Mire használható?
- Power LED meghajtás 1W–3W teljesítményű LED-ekhez.
- Autó világítás Nappali fény és belső LED-világítás vezérléséhez.
- Reklám világítás LED táblák és kijelzők meghajtásához.
- DIY projektek Zseblámpák és egyedi világítási projektek építéséhez.
🛡️ Előnyök és funkciók
- LED-védelem: Nem engedi túláramra a LED-et, így megvédi a kiégéstől.
- Stabil fényerő: Feszültségingadozás esetén is azonos fényerőt biztosít.
- Hatékony működés: Akár 93%-os hatásfok mellett alacsony hőtermelés jellemzi.
- Intelligens vezérlés: High-side áramérzékelés és hiszterézises szabályozás gondoskodik a stabil működésről.
- Állítható áram: Az RCS ellenállás módosításával 0–350mA között állítható a kimeneti áram.
⚠️ Mire kell figyelni a használat során?
- Nem feszültségforrás: Ez egy konstans áram driver, kizárólag LED-ek meghajtására használható.
- Áram beállítása: A kimeneti áram az RCS ellenállás módosításával állítható.

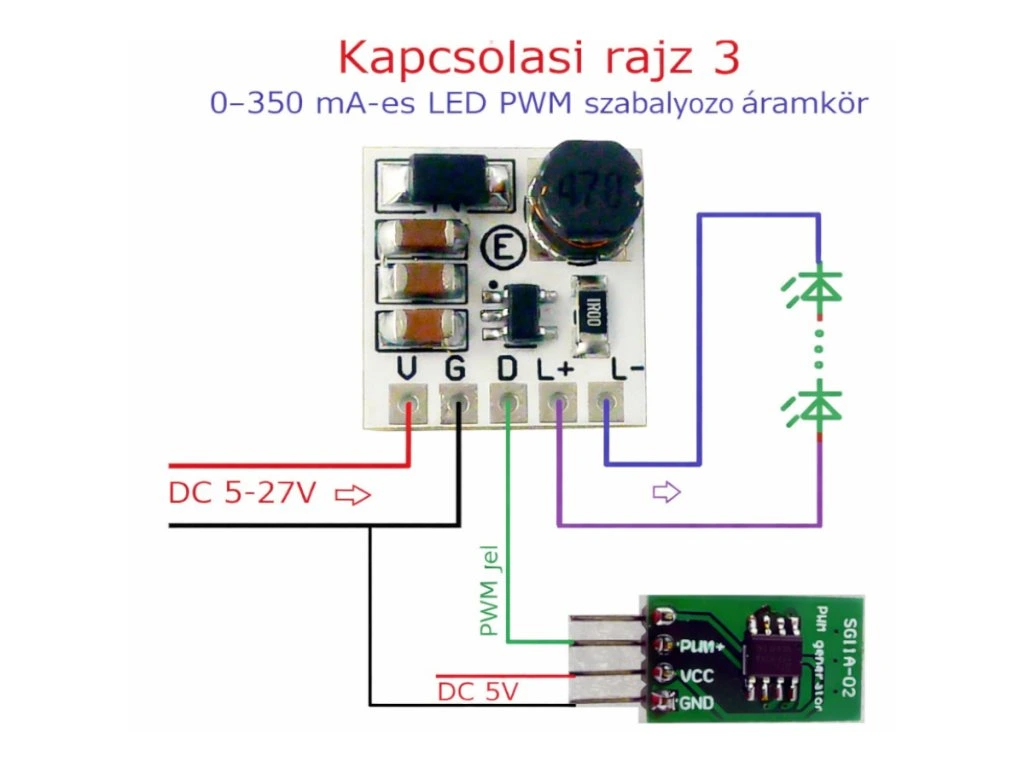

- PWM vezérlés: Mikrovezérlővel, például Arduino vagy ESP eszközzel is szabályozható.
- Kompakt méret: A 15×15 mm-es méret miatt figyelj a rendelkezésre álló beépítési helyre.
🧩 Beépítési tippek
- Kompakt kialakítás: A 15×15×6 mm-es méret lehetővé teszi a modul kis helyigényű alkalmazásokba történő beépítését.
❓ Gyakori kérdések (GYIK)
- Miért jobb egy LED driver modul egy sima tápegységnél LED meghajtáshoz?A LED driver konstans áramot biztosít, így feszültségingadozásoknál is egyenletes fényerőt garantál, és megvédi a LED-et a túláramos kiégéstől.
- Hogyan valósítható meg a PWM dimmelés ezzel a LED driver modullal?A modul PWM bemeneti jellel vezérelhető, akár mikrovezérlőről (Arduino, ESP) is, villogásmentes fényerőszabályozást biztosítva.
- Milyen LED-ekhez ajánlott ez a step-down LED driver modul?Elsősorban 1W–3W teljesítményű power LED-ekhez, autós nappali fényekhez és DIY spot LED alkalmazásokhoz ajánlott.
