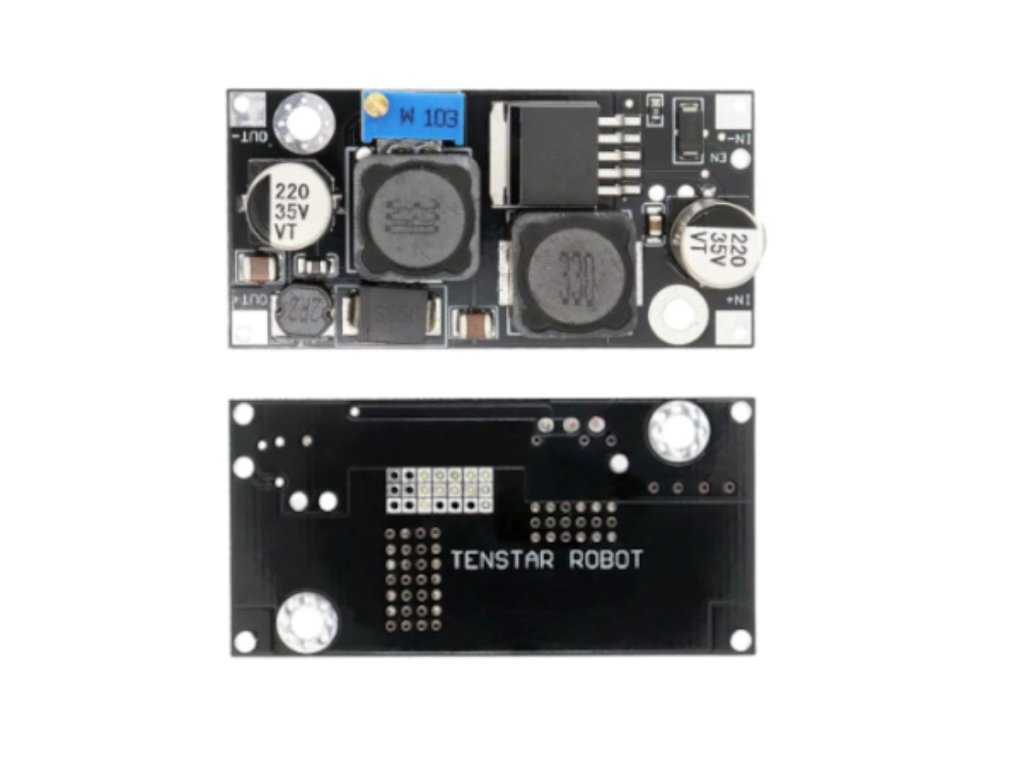

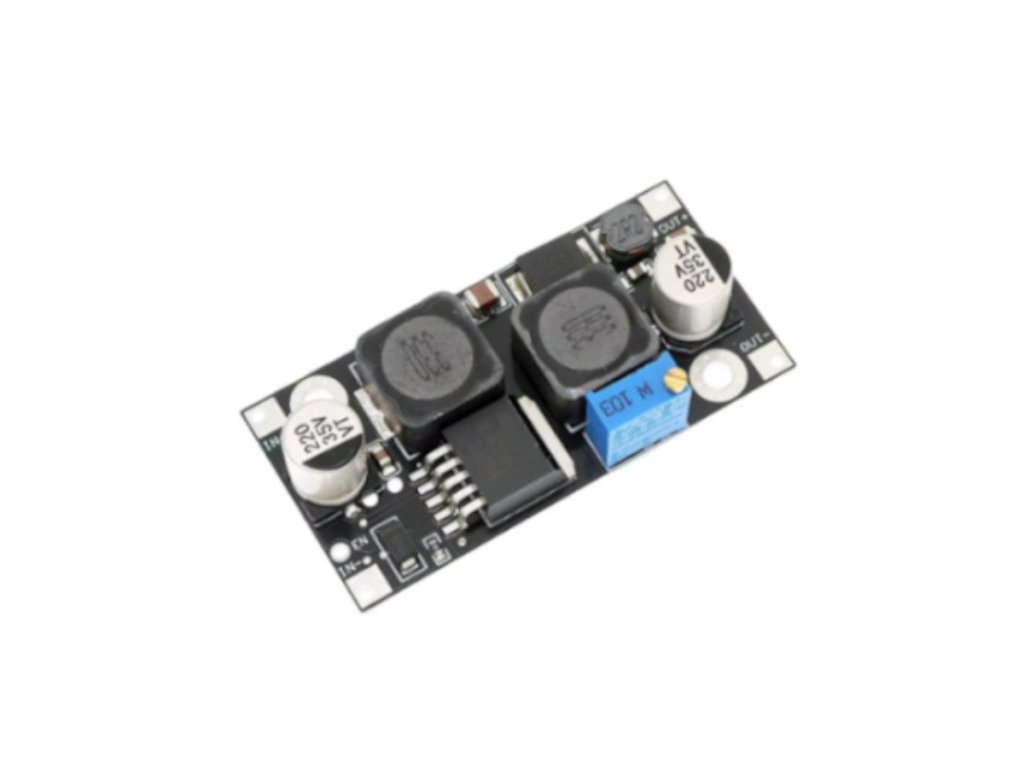

XL6019 Feszültségszabályzó boost modul 20W, 5V–32V → 1.3V–35V

XL6019 Feszültségszabályzó modul (Buck-Boost) 20W, 5V–32V → 1.3V–35V

💡 Miért érdemes az XL6019 feszültségszabályzó modult választani?

• 🔋 Széles feszültségtartomány 5V–32V bemenetből 1,3–35V állítható kimenetet biztosít, univerzális labor és DIY tápmodulként.
• 🔄 Buck-boost működés Step-up és step-down üzemmódra egyaránt képes, így a kimenet a bemenetnél magasabb vagy alacsonyabb is lehet.
• ⚡ 20W teljesítmény, 4A bemeneti áram Stabil működés nagyobb terhelés mellett is.
• 📐 Kompakt méret 49 × 23,4 × 11,4 mm, könnyen szerelhető panel vagy dobozban is.

📊 Műszaki adatok

🔍 A legfontosabb paraméterek

• 5V–32VBemeneti feszültség
• 1,3–35VKimeneti feszültség
• 20WMax. teljesítmény
• 4AMax. bemeneti áram

💡 Mire használható?

• 🔋
  DIY labor táp Tesztpadhoz és fejlesztői projektekhez szabályozható tápforrásként.
• 🖥️
  Szenzorok és vezérlőmodulok Érzékeny szenzorok, kis vezérlőmodulok és mikrokontrolleres elektronikák tápellátásához.
• 💡
  LED és motor vezérlés LED-szalagok, világítás, kisebb motorok vagy ventilátorok szabályozott működtetéséhez.
• 🛠️
  Otthoni barkács felhasználás Barkács-csatlakozók, külső adapter helyettesítése vagy töltőmodul kialakításához.

🛡️ Előnyök és funkciók

• Állítható kimenet: A kívánt feszültség gyorsan finomhangolható a panelen található potméterrel.
• Stabil kimeneti feszültség: Védelmet nyújt a bemeneti feszültségingadozások ellen is.
• Hatékony konverzió: Kis veszteséggel és alacsony melegedéssel működik.
• Terhelhetőség: 14–20W teljesítményig stabil működés, akár nagyobb áram mellett is.

⚠️ Mire kell figyelni a használat során?

• Hűtés szükségessége: A maximális áramerősség (1,5A) tartósan csak megfelelő hűtéssel érhető el, különben a modul túlmelegedhet és leállhat.
• Bemeneti feszültség tartalék: A bemeneti feszültség mindig legyen legalább kb. 1V-tal a kívánt kimeneti feszültség fölött a stabil szabályozás érdekében.
• Potméter kezelése: A kimeneti potmétert mindig finom mozdulattal állítsd.
• Teljesítményhatár: A kimeneti teljesítményt ne terheld 20W fölé, mert hosszabb távon károsíthatod a panelt.
• Polaritás: Ügyelj a bekötés irányára, mert fordított bekötésnél a modul megsérülhet.
• Galvanikus leválasztás hiánya: Nincs galvanikus leválasztás, ezért érzékeny, földfüggetlen áramköröknél külön relé vagy izolátor javasolt.

🔧 Beüzemelés és beállítás

• Polaritás ellenőrzése: Csatlakoztatáskor ügyelj a helyes bekötési irányra.
• Bemeneti feszültség megválasztása: A bemeneti feszültséget úgy válaszd, hogy legalább kb. 1V-tal magasabb legyen a kívánt kimeneti feszültségnél.
• Kimenet beállítása: A kimeneti feszültséget a panelen található potméterrel, finom mozdulatokkal állítsd be a kívánt értékre.

🧩 Beépítési tippek

• Kompakt elhelyezés: A modul kompakt mérete (49 × 23,4 × 11,4 mm) miatt kis helyen, panelban vagy dobozban is elfér.
• Hűtés biztosítása: Tartós, nagyobb áramú használat esetén gondoskodj megfelelő hűtésről a túlmelegedés elkerülése érdekében.

❓ Gyakori kérdések (GYIK)

• Mi a különbség ez az XL6019 modul és egy sima step-down konverter között?
  Az XL6019 modul buck-boost (step-up és step-down) üzemmódra egyaránt képes, tehát a kimeneti feszültség a bemenetnél magasabb vagy alacsonyabb is lehet.
• Mekkora a maximális kimeneti áram ennél az XL6019 modulnál?
  A maximális kimeneti áram 1,5A, amelyet tartósan csak megfelelő hűtéssel szabad igénybe venni.
• Hogyan állítható be a kimeneti feszültség ezen a modulon?
  A kimeneti feszültség a panelen található potméterrel finoman hangolható be.
