USB-s Feszültségszabályzó modul digitális kijelzővel, 3.5V–12V → 1.2V–24V
- Bemeneti feszültség: DC 3,5V-12V
- Kimeneti feszültség: DC 1,2V-24V
- Kijelző: 3 számjegyű 7 szegmenses digitális kijelző
- Méret: 80mm x 20mm x 14mm
USB-s Feszültségszabályzó modul digitális kijelzővel, 3.5V–12V → 1.2V–24V

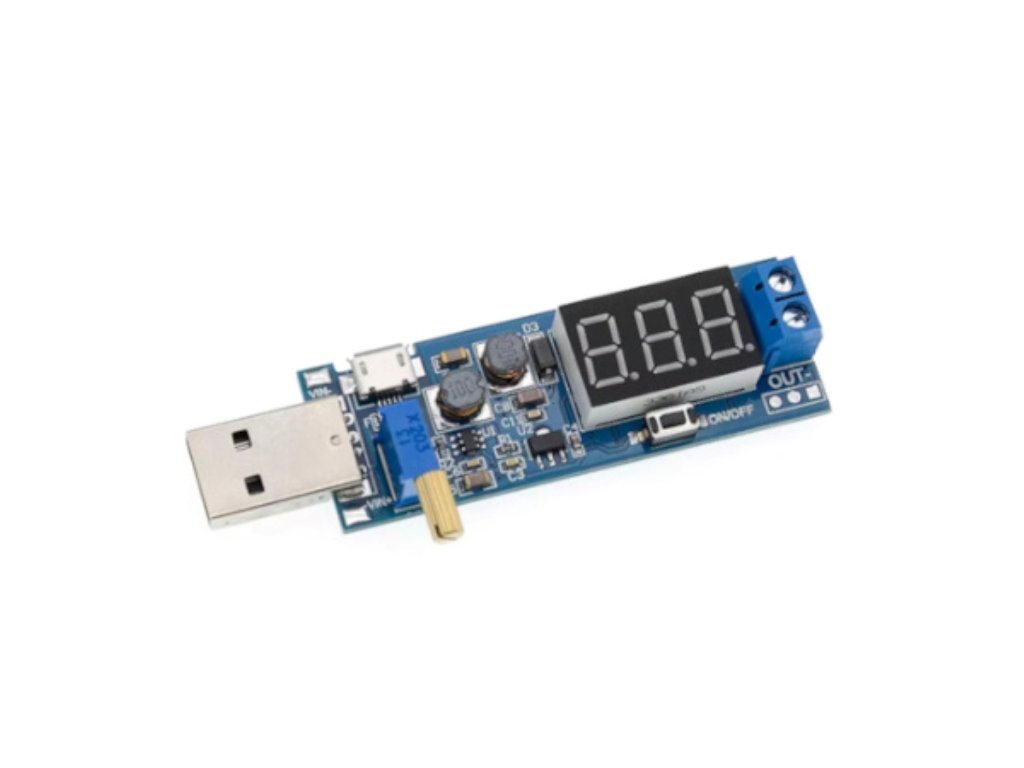

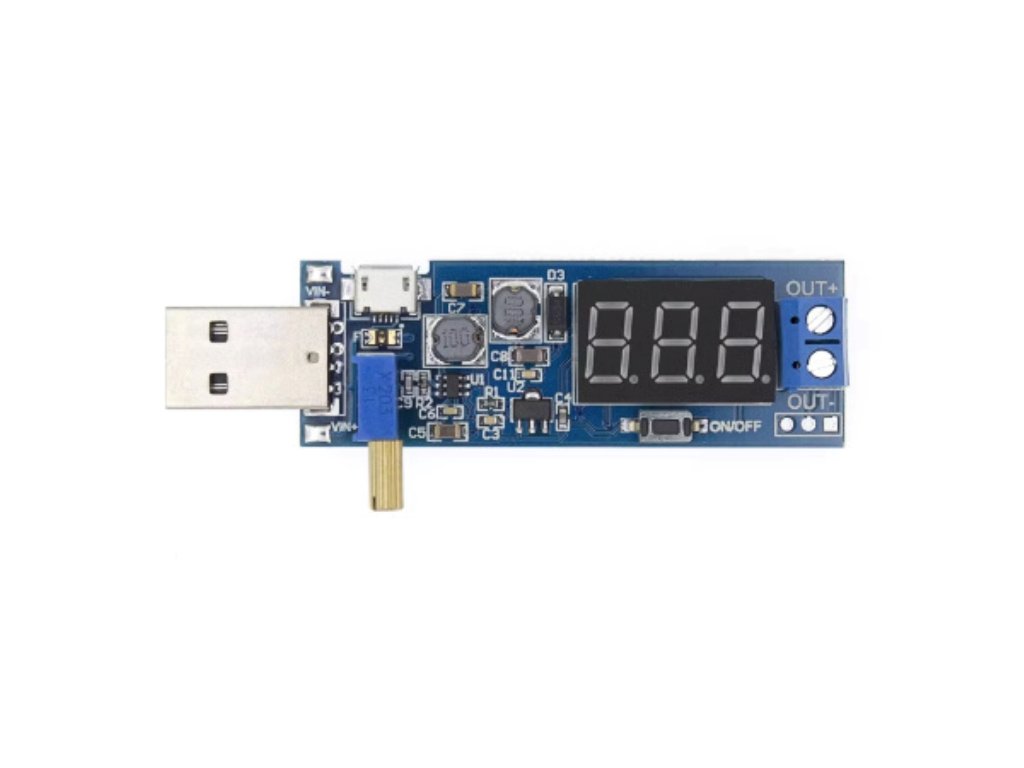

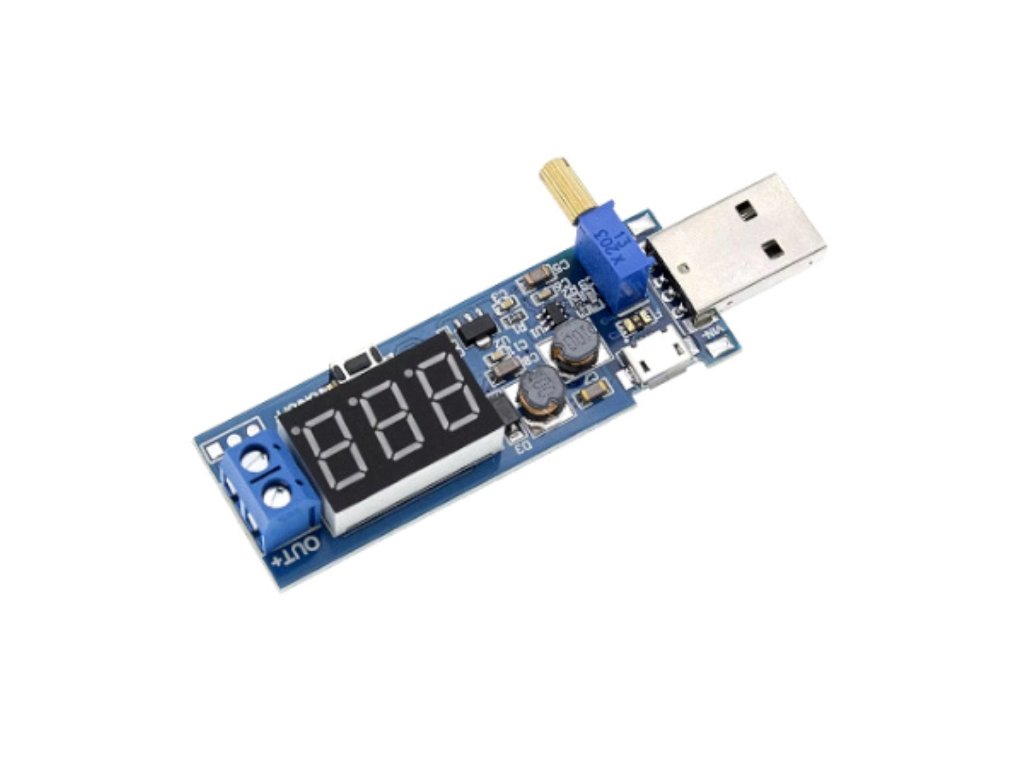

Ez az USB bemenetes mini feszültségszabályzó modul (80×20×14 mm) 3,5–12V DC bemeneti feszültségből 1,2–24V állítható kimenetet biztosít, beépített 3 számjegyű 7 szegmenses digitális kijelzővel. Ideális kísérletezéshez, prototípus-építéshez és tesztpadra, ahol az aktuális kimeneti feszültség azonnali leolvasása szükséges.
💡 Miért érdemes ezt a modult választani?
- 🎚️ Szabályozható kimeneti feszültség Rugalmas kimeneti tartomány, DC 1,2V–24V között finoman állítható.
- 🔢 Digitális kijelzés A 3 számjegyű 7 szegmenses kijelző azonnali visszajelzést ad a kimeneti feszültségről.
- 📦 Kompakt kialakítás A 80×20×14 mm-es méret miatt könnyen beépíthető laborba, tesztpadra vagy DIY készülékbe.
- 🔌 USB tápellátás USB-portról is üzemeltethető, hordozható és mobil felhasználáshoz is alkalmas.
📊 Műszaki adatok
| Termék típusa | USB-s feszültségszabályzó modul |
|---|---|
| Bemeneti feszültség | DC 3,5V–12V (USB-ről vagy külső adapterről, egyes típusok 24V-ig is fogadnak bemenetet) |
| Kimeneti feszültség | DC 1,2V–24V (finoman állítható potméterrel vagy nyomógombbal, típustól függ) |
| Kimeneti teljesítmény (1,2–2V bemenet) | Max. 2W |
| Kimeneti teljesítmény (2–20V bemenet) | Max. 3W |
| Kimeneti teljesítmény (20–24V bemenet) | Max. 2,5W |
| Kijelző | 3 számjegyű, 7 szegmenses digitális kijelző |
| Méret | 80mm × 20mm × 14mm |
| Csatlakozók | Bemeneten általában USB, kimeneten sorkapocs vagy forraszpont (modelltől függ) |
🔍 A legfontosabb paraméterek
- 3,5–12V DCBemeneti feszültség
- 1,2–24V DCKimeneti feszültség
- 80×20×14 mmMéret
- 3WMax. kimeneti teljesítmény
💡 Mire használható?
- Tesztpad és labor Tesztpad, labor vagy DIY kísérlet feszültségvizsgálatához.
- Szenzorok és mikrokontrollerek Szenzorok, mikrokontrollerek és modulok precíz tápfeszültségéhez.
- Prototípus-építés Gyors kísérletezés, prototípus-építés, fejlesztői tesztelés.
- Kis fogyasztók próbafeszültsége Kis LED-ek, melegítőszálak, mini motor vagy mérőmodul próbafeszültségéhez.
🛡️ Előnyök és funkciók
- Szabályozható feszültség: Rugalmas kimeneti tartomány, DC 1,2V–24V között pontosan beállítható.
- Digitális kijelzés: Azonnali visszacsatolást ad az aktuális kimeneti feszültségről.
- Kompakt kialakítás: Könnyű beépítés laborba, tesztpadra vagy DIY készülékbe.
- USB tápellátás: Hordozható, mobil megoldásokhoz is használható.
- Alacsony teljesítmény: Biztonságosan használható érzékeny elektronikáknál.
⚠️ Mire kell figyelni a használat során?
- Teljesítményhatár: A maximális teljesítményt (2–3W, bemenettől függően) ne lépd túl, magasabb terhelésre a modul nem alkalmas.
- Kimenet ellenőrzése: A kimenő feszültséget mindig ellenőrizd indulás előtt, érzékeny áramköröknél a túl magas érték tönkreteheti az elektronikát.
- Kijelző pontossága: A kijelző pontossága típusfüggő, extrém alacsony feszültségen pár tized V eltérés lehet.
- Polaritás: Beépítéskor mindig ügyelj a megfelelő polaritásra, mert a DC modul téves bekötésnél sérülhet.
- Túlfeszültség-védelem: A kimenet túlfeszültség-védelemmel ritkán rendelkezik, sose lépd túl a katalógus értékeket.
- USB áramhatár: USB-ről hajtva a maximális áram is korlátozott, figyelj az USB port (PC, táp) határára.
🔌 Bekötési útmutató
| Csatlakozási pont | Funkció |
|---|---|
| USB bemenet | DC 3,5–12V tápellátás csatlakoztatása |
| Kimenet (sorkapocs vagy forraszpont) | Szabályozott DC 1,2–24V kimeneti feszültség a fogyasztó felé |
| Potméter / nyomógomb | A kimeneti feszültség finom állítása (típustól függ) |
🧩 Beépítési tippek
- Rugalmas elhelyezés: Kompakt mérete révén breadboardra, panelre vagy tesztpadra egyaránt könnyen beépíthető.
❓ Gyakori kérdések (GYIK)
- Mire való a beépített digitális kijelző ebben az USB-s feszültségszabályzó modulban?A 3 számjegyű 7 szegmenses kijelző pontosan visszaadja a beállított kimeneti feszültséget, így nincs szükség külön multiméter bekötésére.
- USB portról is tápellátható ez a feszültségszabályzó modul?Igen, a modul USB-n keresztül tápellátható, de az USB port (PC, adapter) maximális áramhatárát figyelembe kell venni.
- Mekkora maximális teljesítmény adható le ezzel az USB-s szabályzó modullal?A maximális leadható teljesítmény bemenetfeszültségtől függ: 2–20V bemenetnél max. 3W, más tartományban 2–2,5W.
