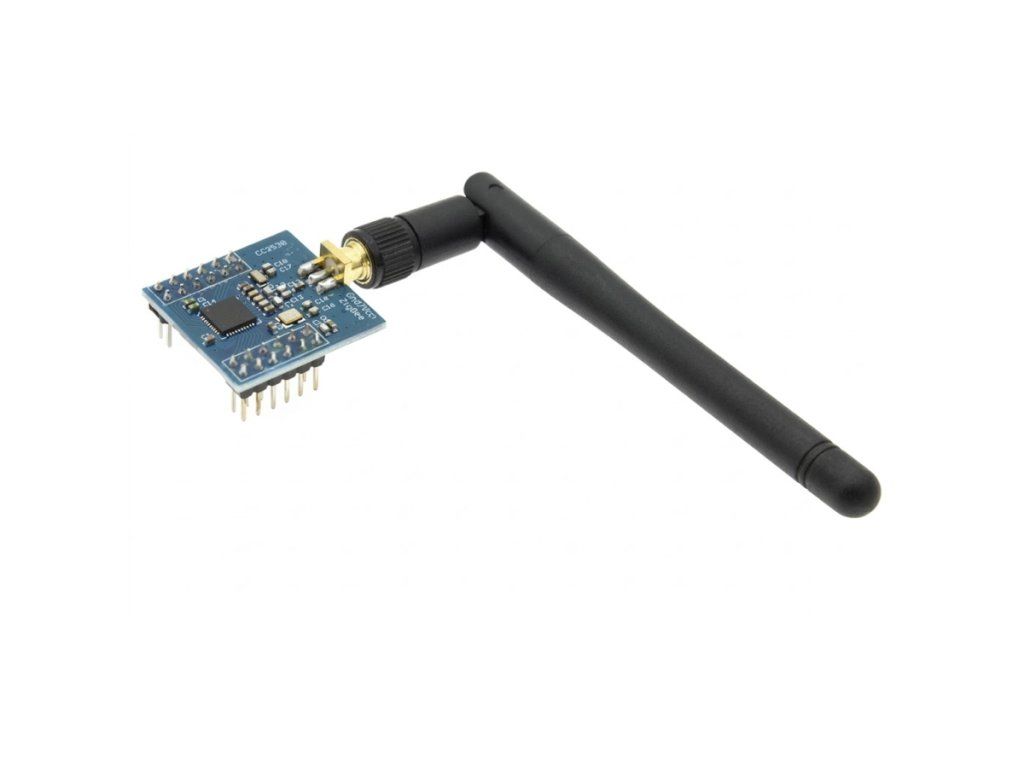

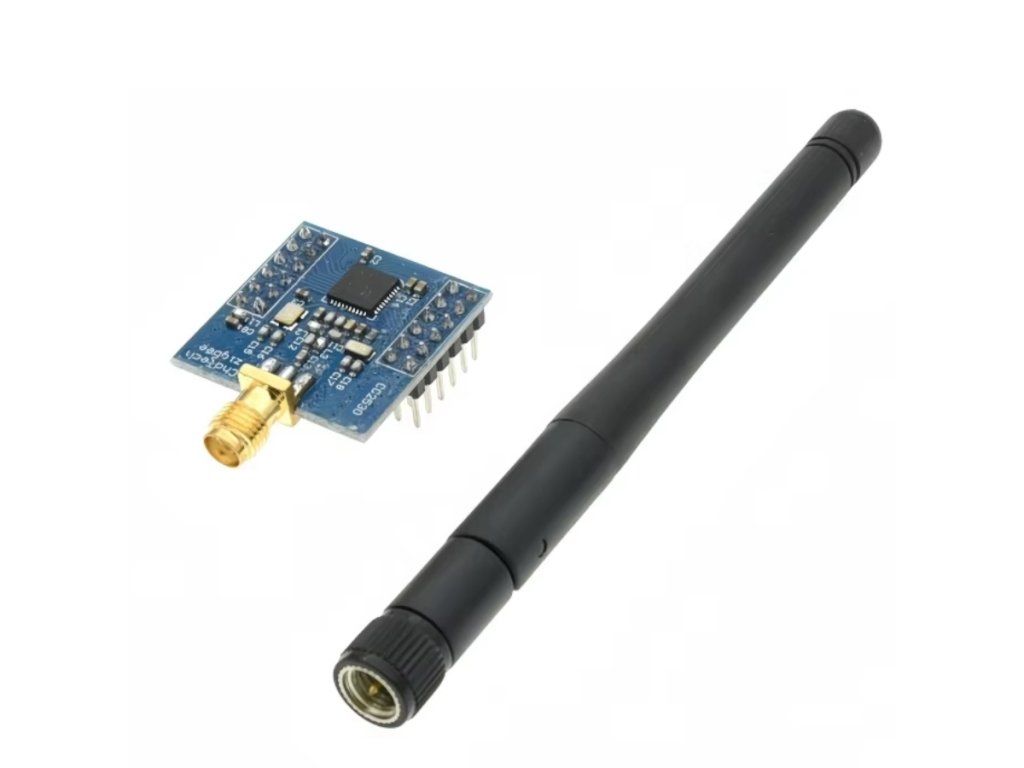

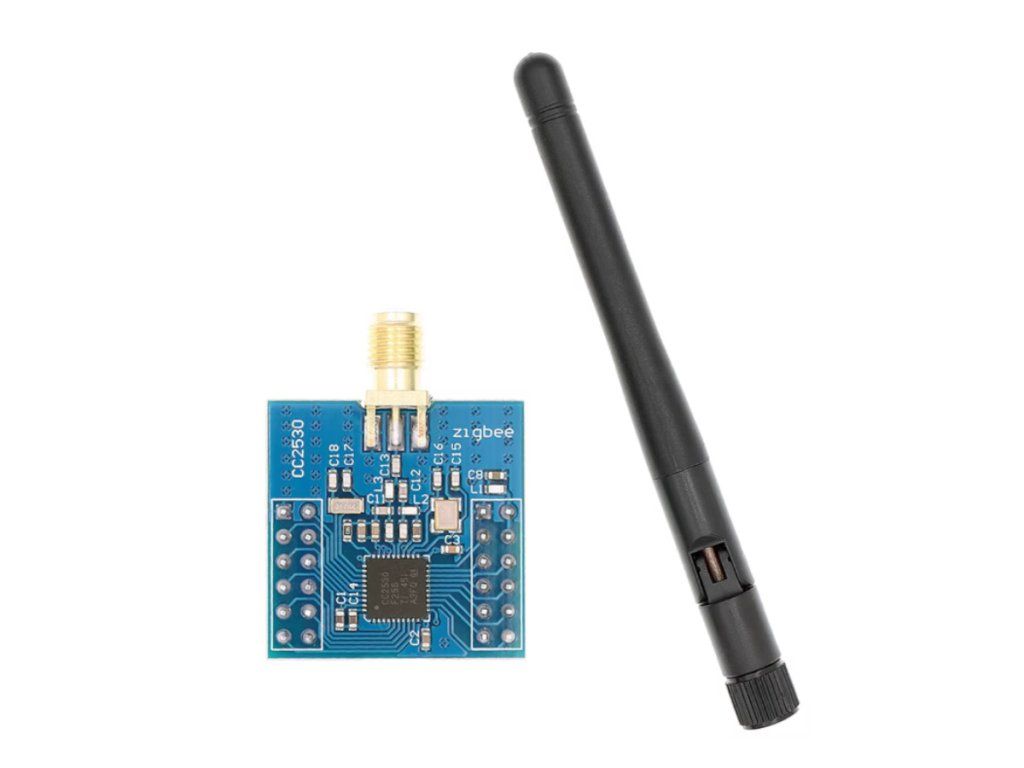

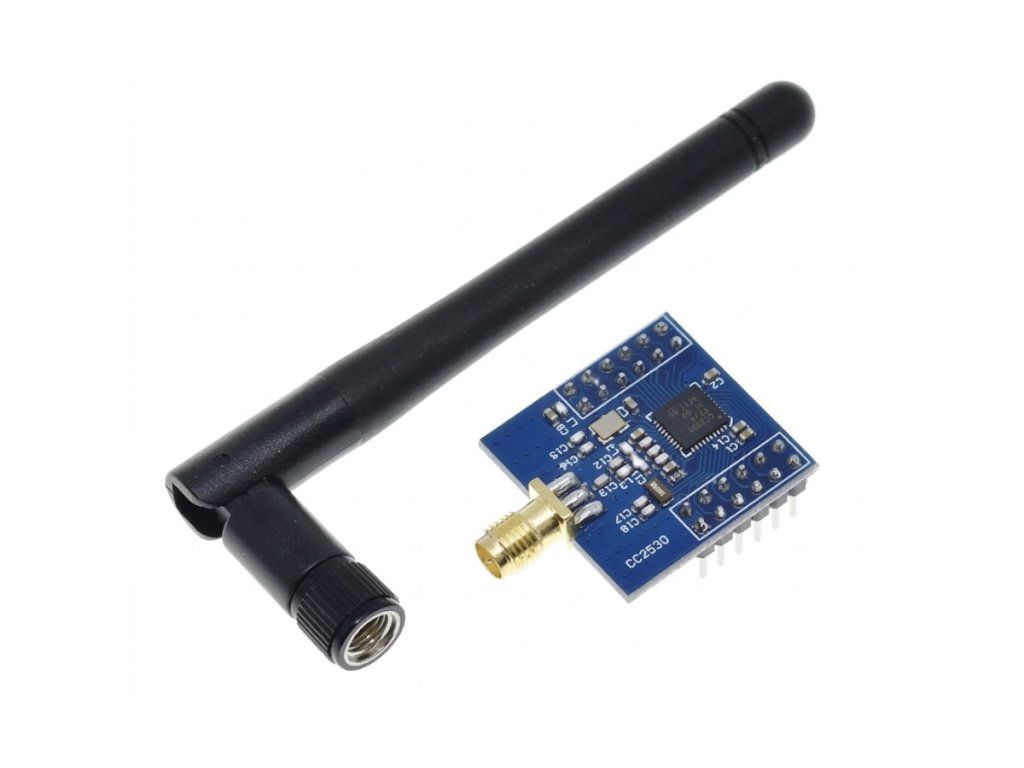

CC2530 Zigbee modul UART 2.4GHz – IoT szenzorhálózat és okosotthon
- Frekvencia: 2.4 GHz (2394–2507 MHz)
- RF szabvány: ZigBee / IEEE 802.15.4 / 6LoWPAN
- Processzor: 8051 core (CC2530)
CC2530 Zigbee modul UART 2.4GHz – IoT szenzorhálózat és okosotthon
A CC2530 Zigbee modul 2,4 GHz-en (2394–2507 MHz) kommunikál, IEEE 802.15.4 és 6LoWPAN szabvánnyal, 8051 alapú processzorral, 256 KB Flash-sel, 8 KB SRAM-mal, 21 GPIO pinnel és UART/SPI interfészen. Akár 800 m hatótáv, 128-bit AES titkosítás, mesh hálózatra is alkalmas.
💡 Miért érdemes ezt a modult választani?
- 📡 ZigBee kommunikáció Stabil és alacsony fogyasztású vezeték nélküli adatátvitel.
- 🔌 Egyszerű UART használat Nem szükséges mély ZigBee ismeret – soros kommunikáció elegendő.
- 📶 Nagy hatótáv Akár 800 méter nyílt térben, antenna függvényében.
- ⚡ Alacsony fogyasztás Ideális akkumulátoros és IoT alkalmazásokhoz.
📊 Műszaki adatok
| Frekvencia | 2.4 GHz (2394–2507 MHz) |
|---|---|
| RF szabvány | ZigBee / IEEE 802.15.4 / 6LoWPAN |
| Processzor | 8051 core (CC2530) |
| Flash memória | 256 KB |
| SRAM | 8 KB |
| GPIO | 21 |
| Kommunikáció | UART, SPI |
| ADC | 12-bit, 8 csatorna |
| Tápfeszültség | 2.1V – 3.6V (ajánlott 3.3V) |
| Fogyasztás | ~20.5mA RX / 0.4µA standby |
| Biztonság | 128-bit AES |
| Hatótáv | Akár 800m (nyílt tér) |
| Méret | ~36 × 25.6 mm |
🔍 A legfontosabb paraméterek
- 2.4GHzFrekvencia
- UARTKommunikáció
- 800mHatótáv
- AESTitkosítás
💡 Mire használható a CC2530 Zigbee modul?
- Okos otthonZigBee alapú eszközök és hálózatok.
- Ipari automatizálásSzenzorok és vezérlők kommunikációja.
- Smart agricultureKörnyezeti szenzorhálózatok kialakítása.
- IoT rendszerekAlacsony fogyasztású vezeték nélküli adatátvitel.
🛡️ Előnyök és funkciók
- Biztonságos adatátvitel: 128 bites AES titkosítás védi a vezeték nélküli kommunikációt.
- Mesh hálózat kialakítása: Több modul összekapcsolásával ZigBee mesh hálózat építhető ki, amely növeli a lefedettséget és a megbízhatóságot.
- Sokoldalú interfészek: UART és SPI kommunikáció, 21 GPIO és 12-bit, 8 csatornás ADC teszi rugalmassá az illesztést.
- Kompakt méret: A ~36 × 25,6 mm-es modul könnyen elhelyezhető kisebb eszközökbe is.
- Alacsony fogyasztás: ~20,5 mA vételi áram és 0,4 µA készenléti fogyasztás akkumulátoros alkalmazásokhoz is ideális.
⚠️ Mire kell figyelni a használat során?
- 3.3V-os működés: A modul nem 5V kompatibilis, a túlfeszültség károsíthatja.
- Antenna szükséges: A maximális hatótáv eléréséhez megfelelő antenna használata ajánlott.
❓ Gyakori kérdések (GYIK)
- Mekkora hatótávon kommunikál a CC2530 Zigbee modul nyílt térben?Megfelelő antenna használatával akár 800 méter hatótávon képes kommunikálni nyílt területen.
- Szükséges-e mély Zigbee protokoll ismeret a CC2530 modul használatához?Nem, a modul UART interfészen keresztül egyszerűen használható, a ZigBee protokoll kezelését önállóan végzi soros kommunikációval.
- Képes-e mesh hálózatot kialakítani több CC2530 modul?Igen, több CC2530 modul együtt Zigbee mesh hálózatot alkothat, amely növeli a hatótávot és a rendszer megbízhatóságát.
