CC2531 Zigbee USB sniffer (packet analyzer) - Protokoll elemző
- Frekvencia: 2.405 – 2.485 GHz
- Adatátvitel: 250 Kbaud
- Áramfelvétel (RX): < 20 mA
- Áramfelvétel (TX): < 25 mA

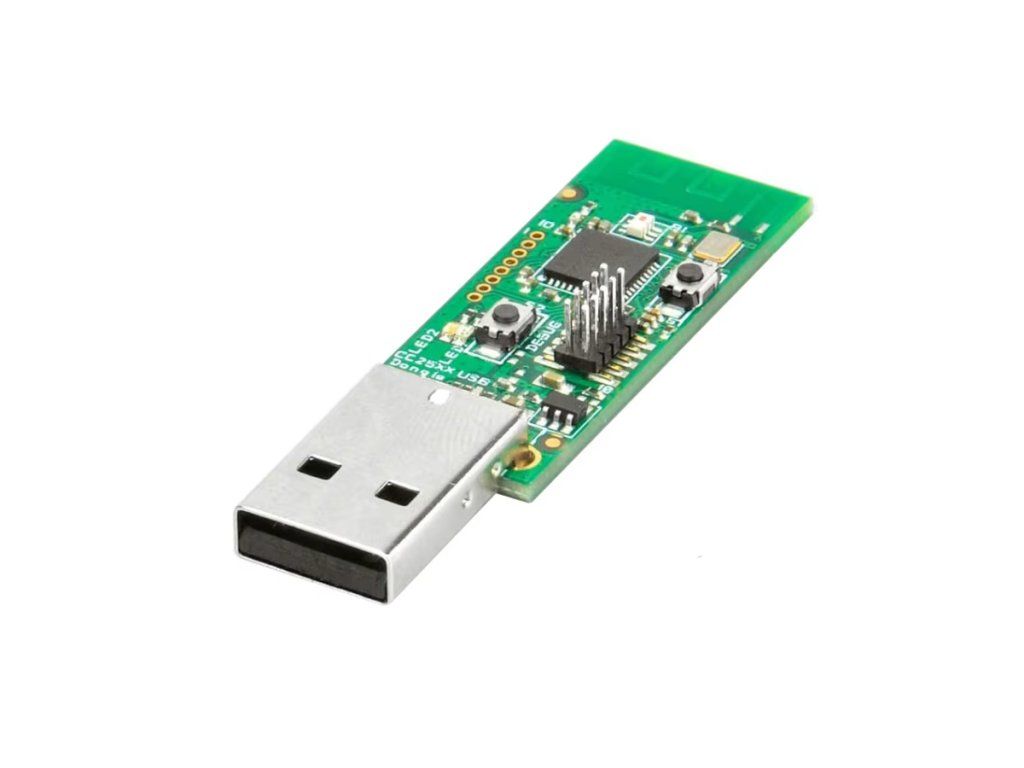

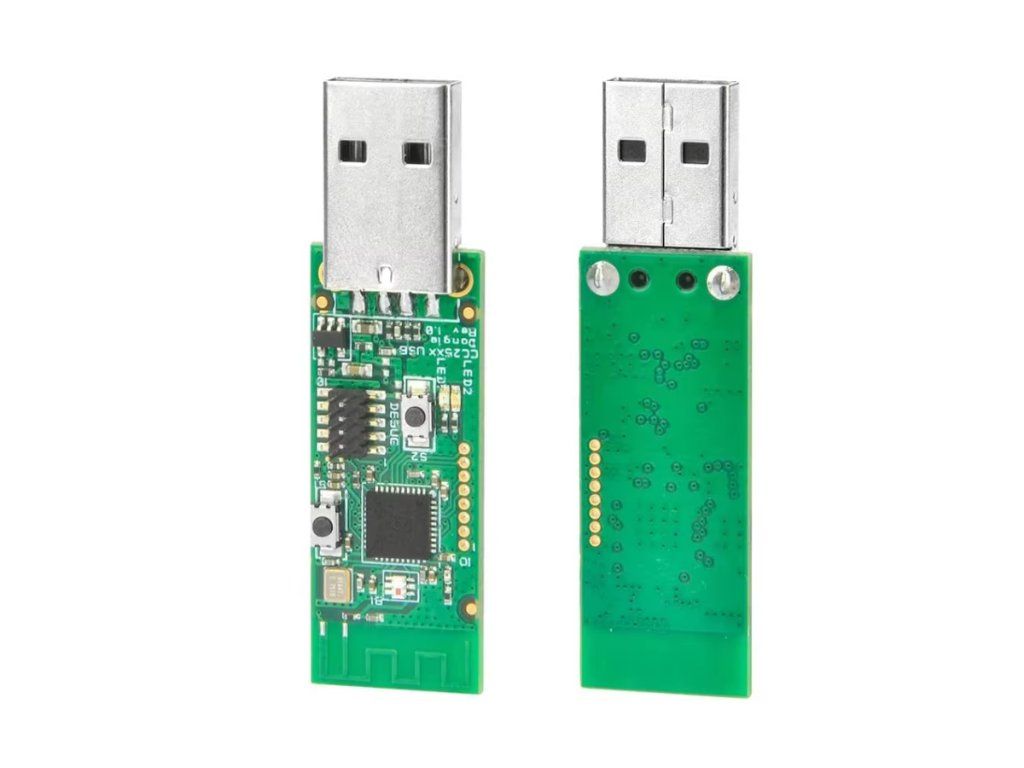

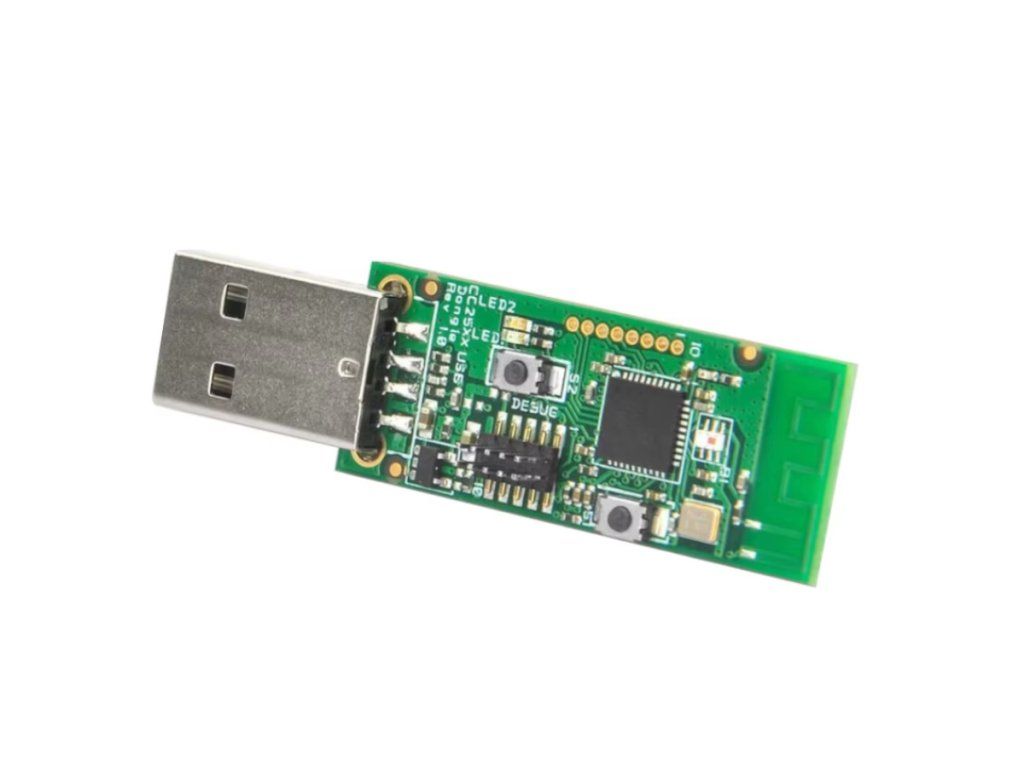

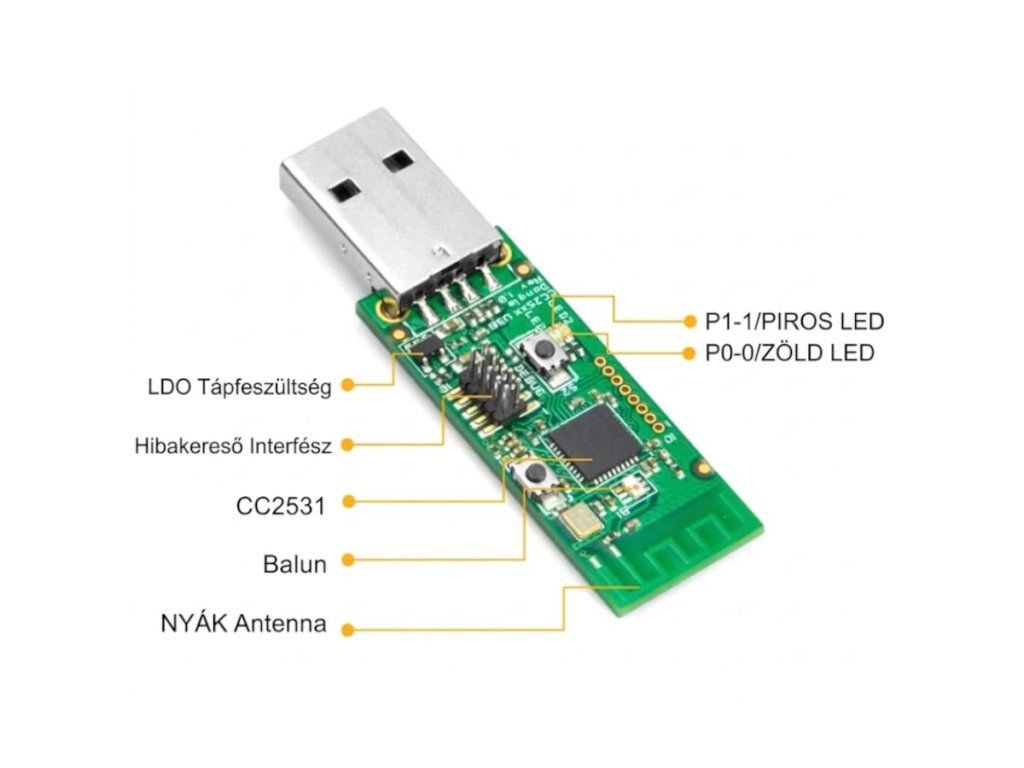

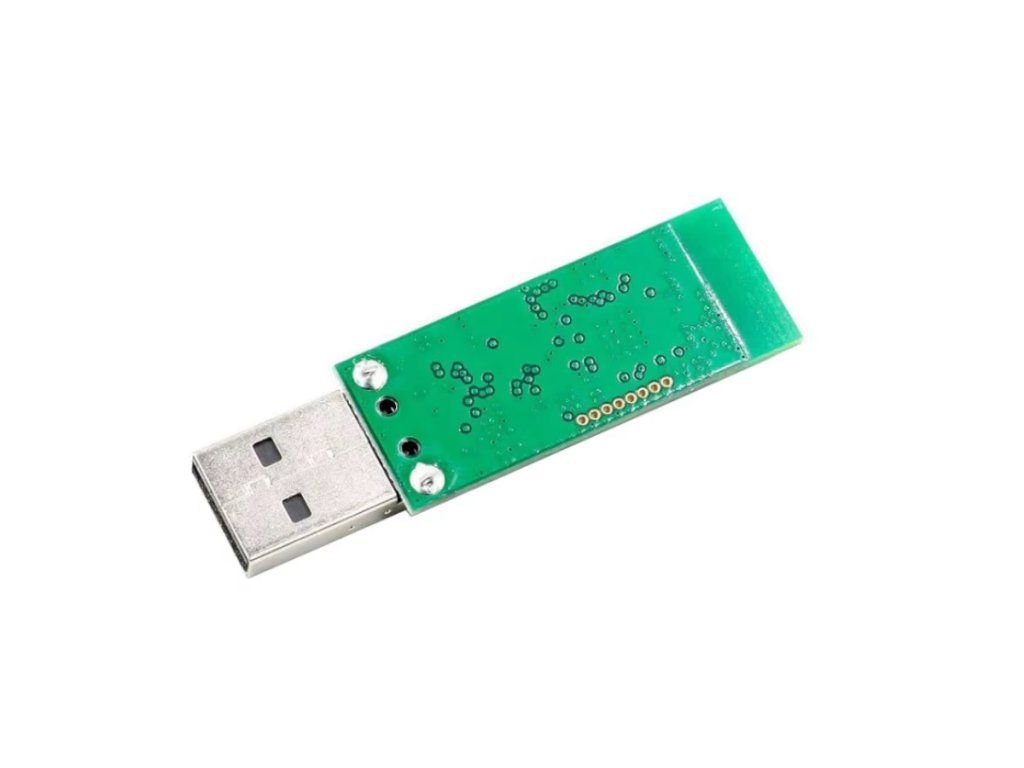

CC2531 Zigbee USB Sniffer (Packet Analyzer) – Protokoll elemző
A CC2531 Zigbee USB Sniffer egy kompakt, 4,1×1,6 cm-es eszköz Zigbee kommunikáció valós idejű elemzéséhez. 2,405–2,485 GHz-es sávon, 250 Kbaud sebességgel, 8 kivezetett IO pinnel dolgozik, IEEE 802.15.4 szabvánnyal kompatibilis, Wireshark pluginnel és megfelelő firmware-rel használható.
💡 Miért érdemes ezt a sniffert választani?
- 📡 Zigbee adatfigyelés Valós idejű csomagelemzés (packet sniffing) a Zigbee hálózaton.
- 🔍 Gyors hibakeresés Kommunikációs problémák gyors azonosítása és diagnosztizálása.
- 🧩 Egyszerű USB csatlakozás Egyszerűen csatlakoztatható számítógéphez USB porton keresztül.
- ⚙️ Fejlesztőbarát kialakítás Debug pin és 8 kivezetett IO port segíti a fejlesztést.
📊 Műszaki adatok
| Termék típusa | Zigbee USB sniffer (protokoll elemző) |
|---|---|
| Modell | CC2531 |
| Frekvenciasáv | 2,405–2,485 GHz |
| Adatátviteli sebesség | 250 Kbaud |
| Áramfelvétel (RX) | 20 mA alatti |
| Áramfelvétel (TX) | 25 mA alatti |
| Méret | 4,1 × 1,6 cm |
| PCB vastagság | 1,6 mm |
| IO portok | 8 kivezetett pin |
| Csatlakozás | USB |
| Kompatibilitás | IEEE 802.15.4 szabvány |
🔍 A legfontosabb paraméterek
- 2,4 GHzZigbee sáv
- USBCsatlakozás
- 250KAdatsebesség
- 8 IOKivezetés
💡 Mire használható?
- Hálózati elemzés Zigbee csomagok részletes vizsgálata.
- Fejlesztés és debug IoT rendszerek és Zigbee eszközök hibakeresése.
- Kommunikáció tesztelése Adatforgalom valós idejű ellenőrzése.
- Smart home elemzés Zigbee alapú okosotthon eszközök vizsgálata.
🛡️ Előnyök és funkciók
- Valós idejű csomagelemzés: A sniffer funkció segítségével valós időben figyelheted meg a Zigbee hálózati forgalmat.
- Kompakt kialakítás: A 4,1×1,6 cm-es méret és az 1,6 mm-es PCB vastagság kis helyigényű felhasználást tesz lehetővé.
- Egyszerű csatlakoztatás: USB kapcsolaton keresztül könnyen csatlakoztatható számítógéphez.
- Fejlesztői kivezetések: A 8 kivezetett IO port és a debug pin megkönnyíti a fejlesztői munkát.
- Alacsony áramfelvétel: 20 mA alatti (RX) és 25 mA alatti (TX) fogyasztás jellemzi.
⚠️ Mire kell figyelni a használat során?
- Firmware szükséges: A sniffer funkció használatához megfelelő firmware telepítése szükséges az eszközre.
- Nem plug-and-play analizátor: A csomagelemzéshez külön szoftver, például Wireshark és a hozzá tartozó Zigbee plugin szükséges.
- Zigbee kompatibilitás: Az eszköz IEEE 802.15.4 szabvány szerinti rendszerekkel működik együtt.
- Fejlesztői eszköz: Használata haladó, technikai ismeretekkel rendelkező felhasználóknak ajánlott.
🔌 Használatba vétel
- Csatlakoztatás: Csatlakoztasd a CC2531 sniffert a számítógép USB portjához.
- Firmware telepítése: Töltsd fel a sniffer funkcióhoz szükséges firmware-t az eszközre.
- Szoftver beállítása: Telepíts kompatibilis elemző szoftvert, például Wireshark-ot a megfelelő Zigbee pluginnel, majd indítsd el a csomagelemzést.
❓ Gyakori kérdések (GYIK)
- Milyen szoftverre van szükség a CC2531 Zigbee sniffer használatához?A Sniffer funkcióhoz megfelelő firmware és szoftver (pl. Wireshark + Zigbee plugin) szükséges, nem plug-and-play megoldás.
- Használható-e Zigbee2MQTT koordinátorként a CC2531?Igen, megfelelő firmware feltöltésével a CC2531 Zigbee2MQTT koordinátorként is alkalmazható okosotthon rendszerekben.
- Milyen frekvenciasávon működik a CC2531 Zigbee sniffer?A modul 2,405–2,485 GHz-es sávon dolgozik, 250 Kbaud adatátviteli sebességgel, az IEEE 802.15.4 szabvánnyal kompatibilis.
