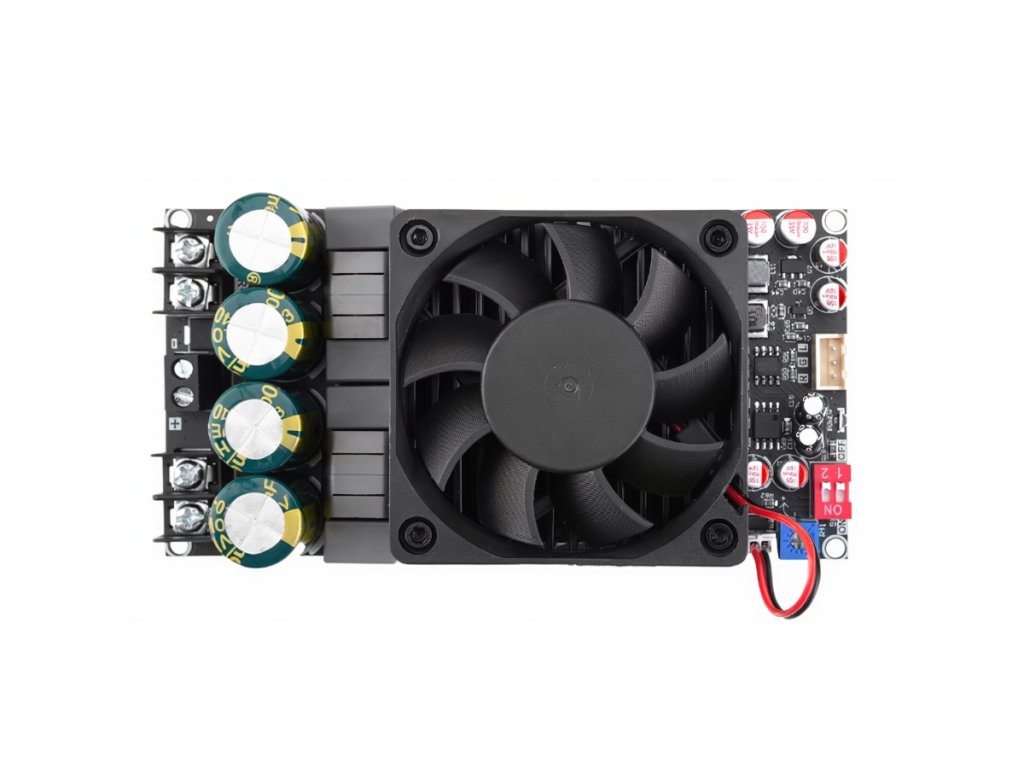

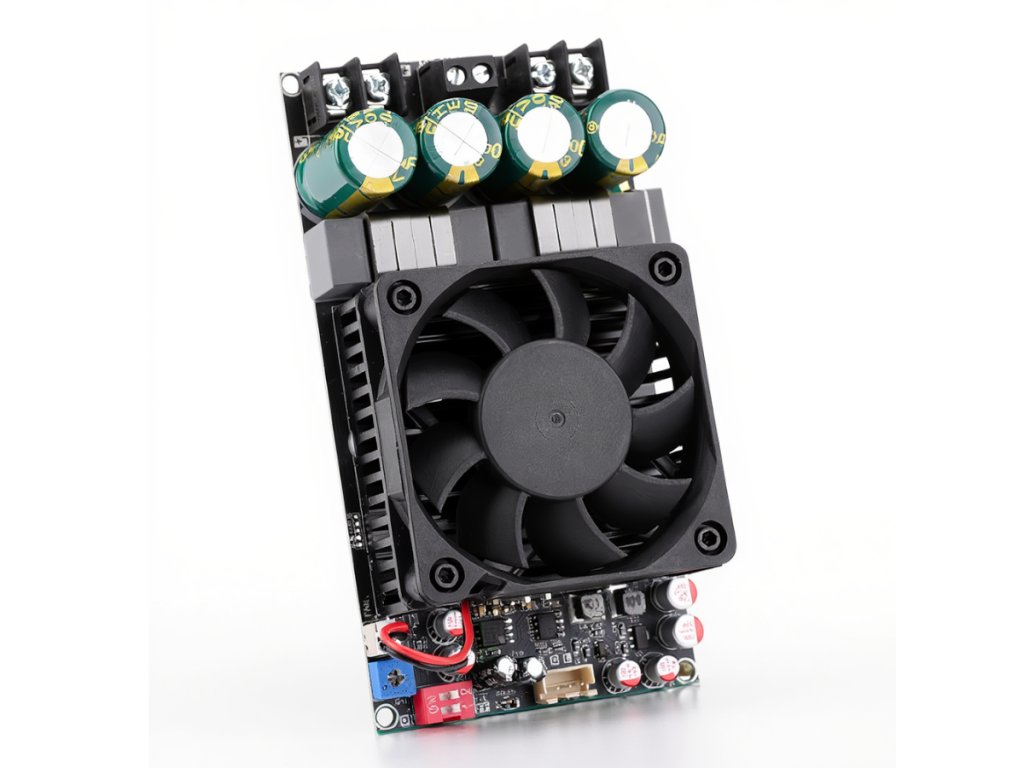

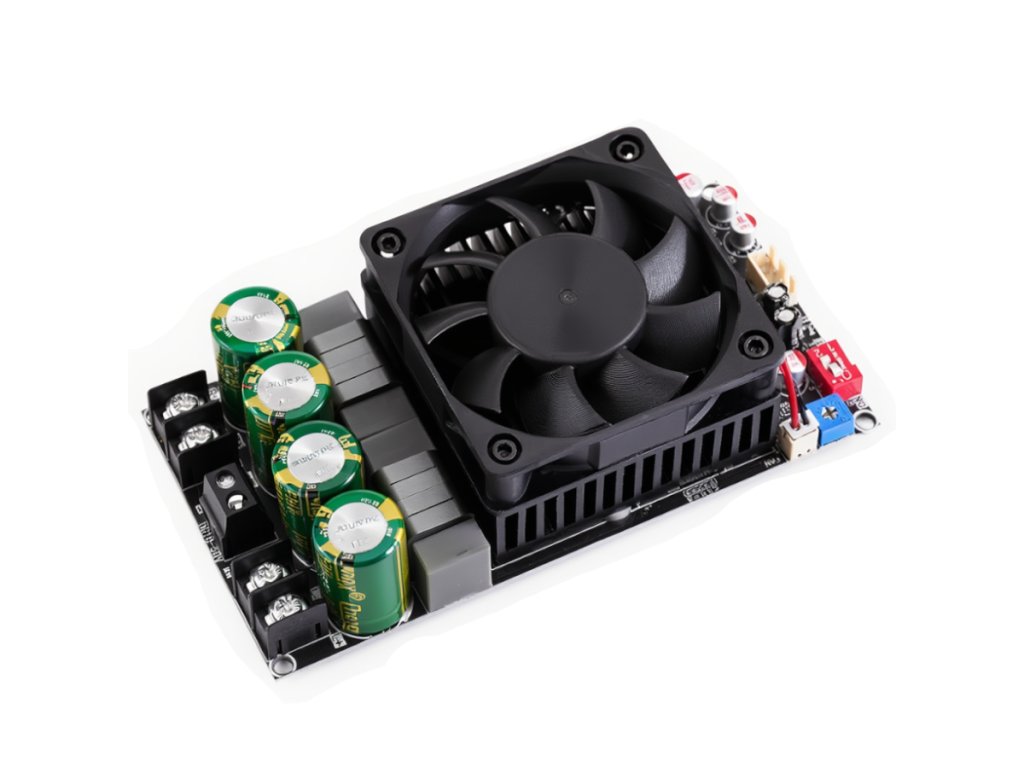

ZK-3002 TPA3255 nagy teljesítményű erősítő modul 2×300W / 600W

ZK-3002 TPA3255 nagy teljesítményű erősítő modul 2×300W / 600W

💡 Miért érdemes ezt az erősítőt választani?

• ⚡ Rendkívüli teljesítmény 2×300W sztereó (BTL) vagy 600W mono (PBTL) leadására képes DC 50V tápfeszültségen.
• 🎵 Hangminőség javító funkciók Oxigénmentes rézvezeték, speciális induktivitás és mágneses árnyékolás (EMI) a tiszta hangzásért.
• 🔀 Flexibilis üzemmód és erősítés DIP kapcsolóval válthatsz BTL és PBTL mód között, az erősítés 26-36 dB között állítható.
• 🌡️ Stabil működés extrém terhelés alatt Túlméretezett hűtőborda és hőmérséklet-vezérelt, manuálisan állítható ventilátor biztosítja a stabilitást.

📊 Műszaki adatok

🔍 A legfontosabb paraméterek

• 2×300WTeljesítmény (BTL)
• 600WTeljesítmény (PBTL)
• 18–50V DCTápfeszültség
• 26–36 dBErősítés (Gain)

💡 Mire használható?

• 🛠️
  Nagy teljesítményű sztereó rendszerek 2.0 csatornás (BTL) konfigurációban házimozi vagy stúdió monitorokhoz.
• 🧪
  Aktív mélynyomó építése 600W-os mono (PBTL) módban a legigényesebb mélynyomók meghajtására.
• ⚡
  Házibuli rendszerek és PA alkalmazások Extrém hangerőt igénylő kültéri vagy beltéri eseményekhez.
• 🔬
  Audió projektek és prototípusok Magas minőségű, nagy teljesítményű DIY erősítők építéséhez.

🛡️ Előnyök és funkciók

• Bridge (PBTL) funkció egy gombnyomással Az 1-es DIP kapcsoló ON állásba kapcsolásával és a kimenetek rövidrezárásával azonnal mono módba kapcsolható.
• Minőségi elektrolit kondenzátorok Shengyang szilárdtest elektrolit, fekete gyémánt szilárdtest elektrolit és Nichicon lila köntös elektrolit kondenzátorok a stabil tápellátásért.
• Rendkívül hatékony hőleadás A vastagított hűtőborda és a ventilátor megakadályozza a teljesítménycsökkenést tartós, nagy terhelésnél.
• Előerősítő (preamplifier) beépítve Külön bemeneti csatlakozó (XH2.54-3P) a hangjel számára, szabályozható bemeneti érzékenységgel.
• Egyszerű használat Egyetlen gombos vezérlés a híd üzemmódhoz, és választható ventilátorvezérlés (automatikus/manuális).

⚠️ Mire kell figyelni a használat során?

• Tápfeszültség polaritás A modul NEM rendelkezik fordított polaritás elleni védelemmel, a pozitív és negatív pólusok fordított bekötése a chip azonnali károsodását okozza.
• Híd mód bekapcsolása Mindig áramtalanítsa a modult, mielőtt a DIP kapcsolót átállítja vagy a kimeneteket rövidrezárja.
• Teljesítmény A maximális teljesítmény (600W) kizárólag 50V-os tápellátás és megfelelő hangszóró terhelés mellett érhető el.
• Erősítés A hangerő és az erősítés külön állítható, a torzítás elkerülése érdekében óvatosan állítsa be az erősítést a potenciométerrel.

🔌 Bekötési útmutató

❓ Gyakori kérdések (GYIK)

• Hogyan váltható BTL/PBTL módba a ZK-3002 erősítő modul?
  A panel 1-es DIP kapcsolójának ON állásba kapcsolásával és a kimenetek összezárásával mono BTL módba kapcsolható – de áramtalanítás után!
• Milyen tápellátás szükséges a ZK-3002-höz?
  DC 18–50V tápfeszültség szükséges – a maximális 600W-hoz 50V és legalább 10A-es tápegység ajánlott.
• Állítható-e az erősítési szint a ZK-3002 modulon?
  Igen – potenciométerrel 10 fokozatban 26–36 dB között állítható az erősítés.
