X306 18650 UPS HAT Raspberry Pi Zero 2 W-hez
- Termék típusa: UPS, akkumulátor kezelő shield
- Modell: X306
- Kompatibilitás: Raspberry Pi Zero / Zero W / Zero 2 W
- Akkumulátor típusa: 1 db 18650 lítium akkumulátor
X306 18650 UPS HAT Raspberry Pi Zero 2 W-hez – 5.1V 4A szünetmentes tápegység modul

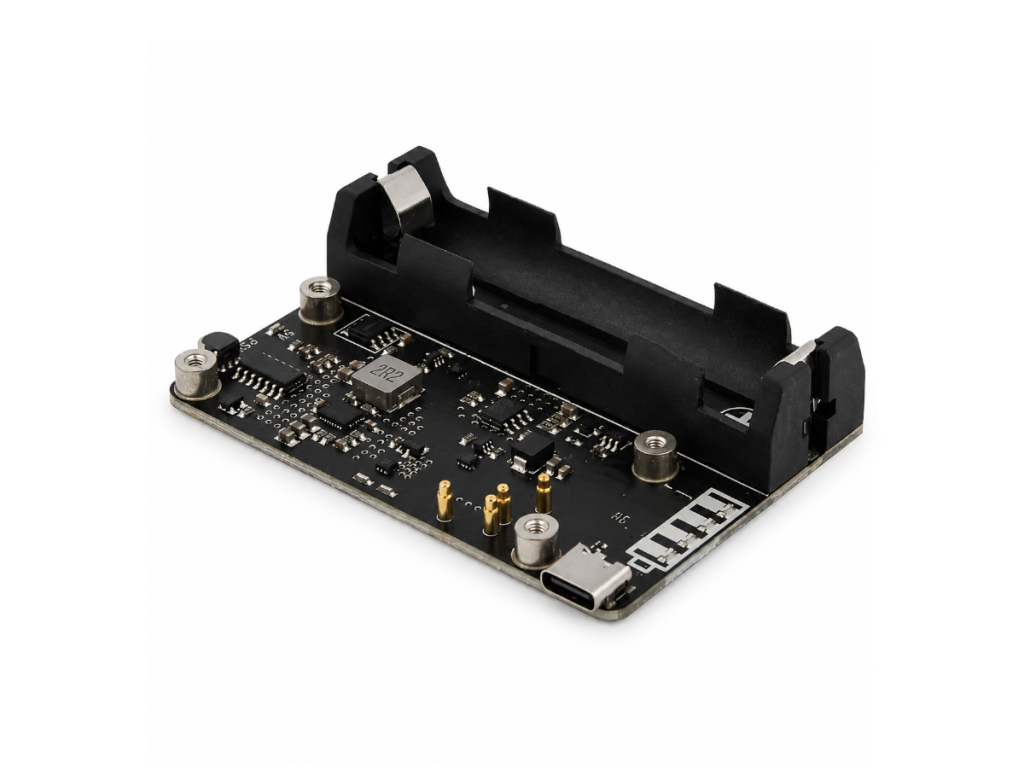

Az X306 18650 UPS HAT Raspberry Pi Zero 2 W-hez egy kompakt, egycellás 18650 akkumulátorra épülő Raspberry Pi UPS modul, amely szünetmentes tápellátást biztosít Raspberry Pi Zero 2 W rendszerekhez. Ideális választás olyan projektekhez, ahol fontos, hogy a Raspberry Pi áramkimaradás, tápmegszakítás vagy, hogy hordozható használat közben is stabilan működjön.
A modul 5.1V kimeneti feszültséget és akár 4A maximális kimeneti áramot képes biztosítani, így nagyobb terhelésű Raspberry Pi Zero 2 W összeállításokhoz is használható. Az integrált 18650 akkumulátortartó lehetővé teszi egy darab lítium akkumulátor használatát, amely tartalék tápforrásként működik a rendszer számára.
Az X306 UPS HAT intelligens töltés- és kisütéskezeléssel rendelkezik, támogatja az automatikus töltést, a tápút-kezelést, valamint több védelmi funkciót is tartalmaz. Beépített akkumulátor fordított polaritás elleni védelemmel, túláramvédelemmel és túlfeszültség-védelemmel segíti a biztonságos működést.

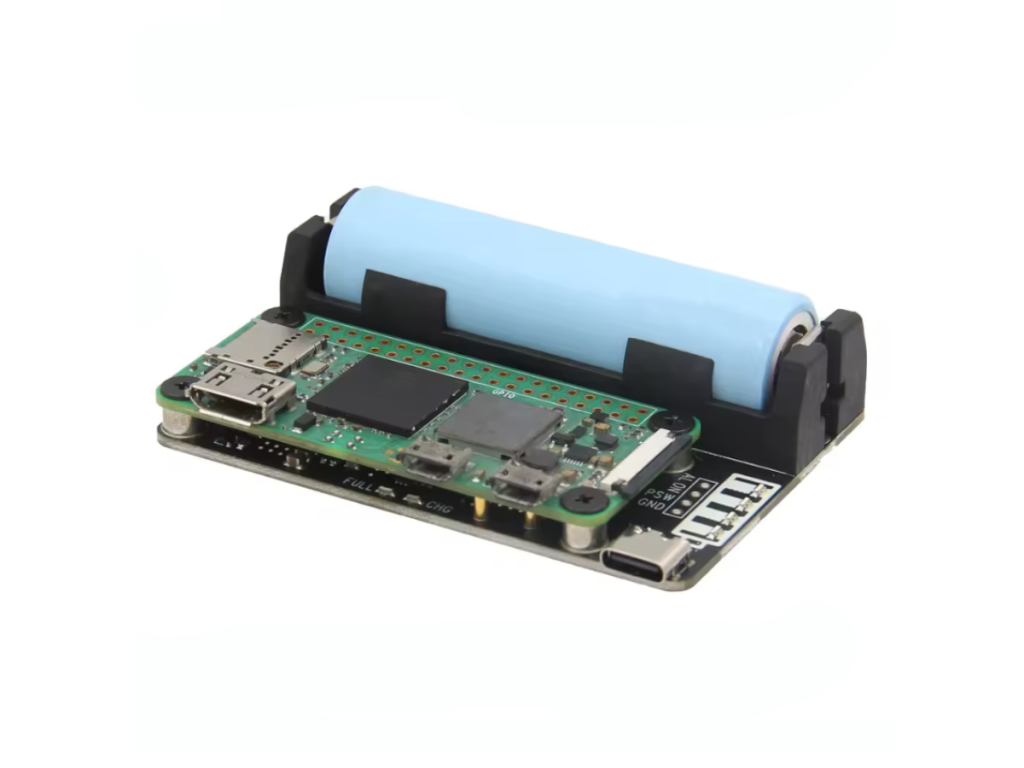

A Raspberry Pi-hez való csatlakozás pogo pineken keresztül történik, ezért nincs szükség külön vezetékezésre vagy forrasztásra. A fedélzeti nyomógombbal egyszerűen kapcsolható be és ki a rendszer, a LED visszajelzők pedig jól láthatóan mutatják az akkumulátor töltöttségét, a töltési állapotot és a működési állapotot.
💡 Miért érdemes ezt az X306 UPS HAT modult választani?
- 🔋 Szünetmentes Raspberry Pi tápellátás Egycellás 18650 akkumulátorral biztosít tartalék tápellátást Raspberry Pi Zero 2 W rendszerekhez.
- ⚡ Akár 5.1V / 4A kimenet Stabil 5.1V kimeneti feszültséget és nagy, akár 4000mA kimeneti áramot biztosít.
- 🔌 Forrasztásmentes csatlakozás Pogo pineken keresztül kapcsolódik a Raspberry Pi Zero 2 W-hez, külön kábelezés nélkül.
- 🛡️ Beépített védelmek Fordított akkumulátor-polaritás, túláram és túlfeszültség elleni védelemmel rendelkezik.
📊 Milyen műszaki adatokkal rendelkezik?
| Termék típusa | UPS HAT / szünetmentes tápegység modul Raspberry Pi-hez |
|---|---|
| Modell | X306 |
| Kompatibilitás | Raspberry Pi Zero 2 W |
| Akkumulátor típusa | 1 db 18650 lítium akkumulátor |
| Bemeneti feszültség | 5V DC ±5% |
| Ajánlott bemeneti áram | Legalább 3A |
| Kimeneti feszültség | 5.1V DC ±5% |
| Maximális kimeneti áram | Akár 4000mA |
| Töltőáram | 900–1050mA |
| Csepp-/elő-töltőáram | 130–140mA |
| Töltési végfeszültség | 4.2V ±1.5% |
| Tápbemenet | USB-C 5V bemenet a X306 modulon keresztül |
| Csatlakozás Raspberry Pi-hez | Pogo pin csatlakozás, vezetékezés és forrasztás nélkül |
| Kapcsolás | Fedélzeti nyomógomb, rövid nyomás bekapcsolás, legalább 3 másodperces nyomva tartás kikapcsolás |
| Visszajelzés | 4 kék akkumulátorszint LED, piros és zöld állapotjelző LED-ek |
| Védelmi funkciók | Fordított polaritás elleni védelem, túláramvédelem, túlfeszültség-védelem |
| Energiagazdálkodás | Automatikus töltés és kisütés, fejlett power path management |
| Felhasználás | Raspberry Pi UPS, hordozható Pi projektek, adatgyűjtés, IoT, okosotthon, beágyazott rendszerek |

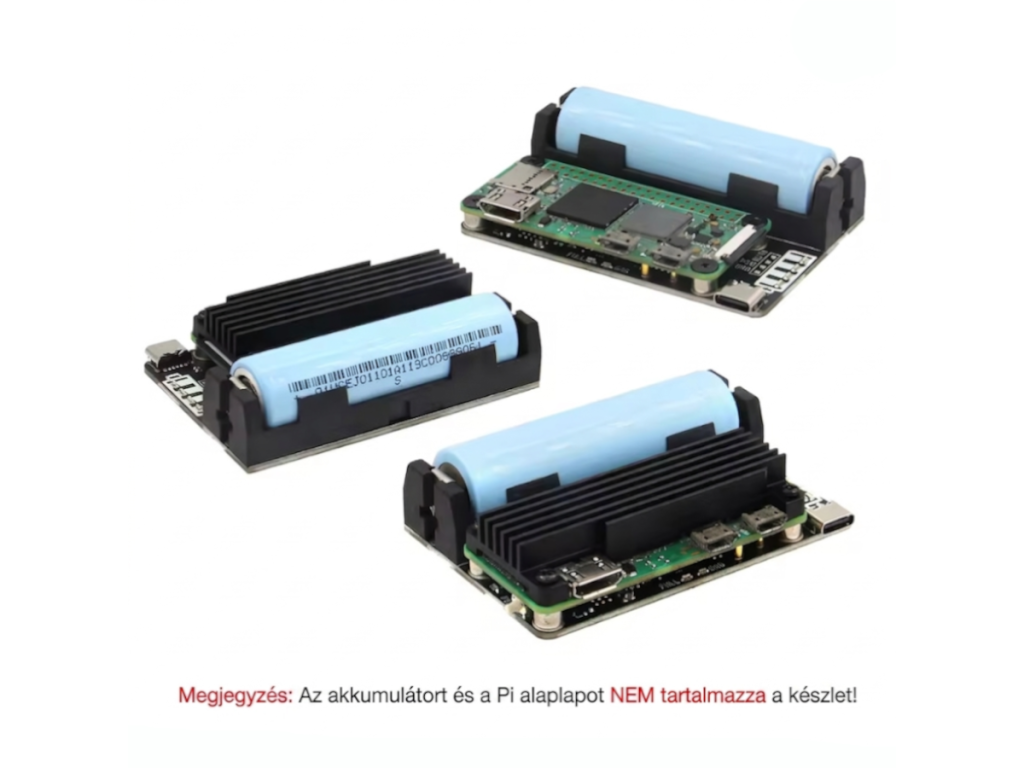

| Megjegyzés | Az akkumulátort és a Raspberry Pi alaplapot a készlet nem tartalmazza. |
🔍 Melyek a legfontosabb jellemzői?
- X306UPS HAT modell
- 5.1V / 4AMax. kimenet
- 18650Akkumulátor
- USB-CTápbemenet
💡 Mire használható?
-
Raspberry Pi Zero 2 W UPS Szünetmentes tápellátáshoz Raspberry Pi Zero 2 W alapú rendszerekben.
-
IoT és adatgyűjtő projektek Olyan eszközökhöz, ahol fontos, hogy rövid tápmegszakítás esetén is folyamatos maradjon a működés.
-
Okosotthon rendszerek Otthoni automatizálási vezérlőkhöz, gateway-ekhez és kis fogyasztású szerverekhez.
-
Hordozható Raspberry Pi projektek Akkumulátoros működésű Raspberry Pi megoldásokhoz, mobil eszközökhöz és tesztkörnyezetekhez.
🛡️ Mik az előnyei és funkciói?
-
Automatikus UPS működés: A modul tápmegszakítás esetén az akkumulátorról biztosíthatja a Raspberry Pi működését, így csökkenthető a váratlan leállások kockázata.
-
Intelligens töltés és kisütés: A beépített vezérlés automatikusan kezeli az akkumulátor töltését és a rendszer tápellátását.
-
Power path management: A fejlett tápút-kezelés segíti a stabil működést és hozzájárulhat az akkumulátor élettartamának növeléséhez.
-
Akkumulátorszint visszajelzés: A 4 kék LED 25%, 50%, 75% és 100% töltöttségi szinteket jelez, így könnyen ellenőrizhető az akkumulátor állapota.
-
Nyomógombos vezérlés: A fedélzeti gombbal a rendszer egyszerűen be- és kikapcsolható.
-
Alacsony készenléti fogyasztás: Az ultraalacsony standby fogyasztás segít maximalizálni az akkumulátor üzemidejét készenléti állapotban.
-
Forrasztásmentes telepítés: A pogo pin csatlakozás miatt nincs szükség külön vezetékekre vagy forrasztásra a Raspberry Pi Zero 2 W használatához.
⚠️ Mire kell figyelni használatkor?
-
Megfelelő tápellátás: A modult 5.1V DC ±5% feszültségű, legalább 3A áramleadásra képes tápegységről ajánlott megtáplálni.
-
A tápot a X306 modulra kell csatlakoztatni: Használatkor a bemeneti tápellátást a X306 UPS HAT USB-C bemenetére kell kötni, nem közvetlenül a Raspberry Pi Zero 2 W-re.
-
18650 akkumulátor külön szükséges: A modul 1 db 18650 lítium akkumulátorral működik, amelyet a csomag nem tartalmaz.
-
Helyes akkumulátor-polaritás: Bár a modul rendelkezik fordított polaritás elleni védelemmel, behelyezés előtt mindig ellenőrizni kell a + és - irányt.
-
Terhelhetőség ellenőrzése: A csatlakoztatott Raspberry Pi és perifériák összes áramfelvétele ne haladja meg a modul megengedett kimeneti teljesítményét.
-
Kompatibilitás: A modul Raspberry Pi Zero 2 W kialakításhoz készült, más Pi modellekkel csak fizikai és elektromos kompatibilitás ellenőrzése után használható.
🔌 Hogyan kell használni?

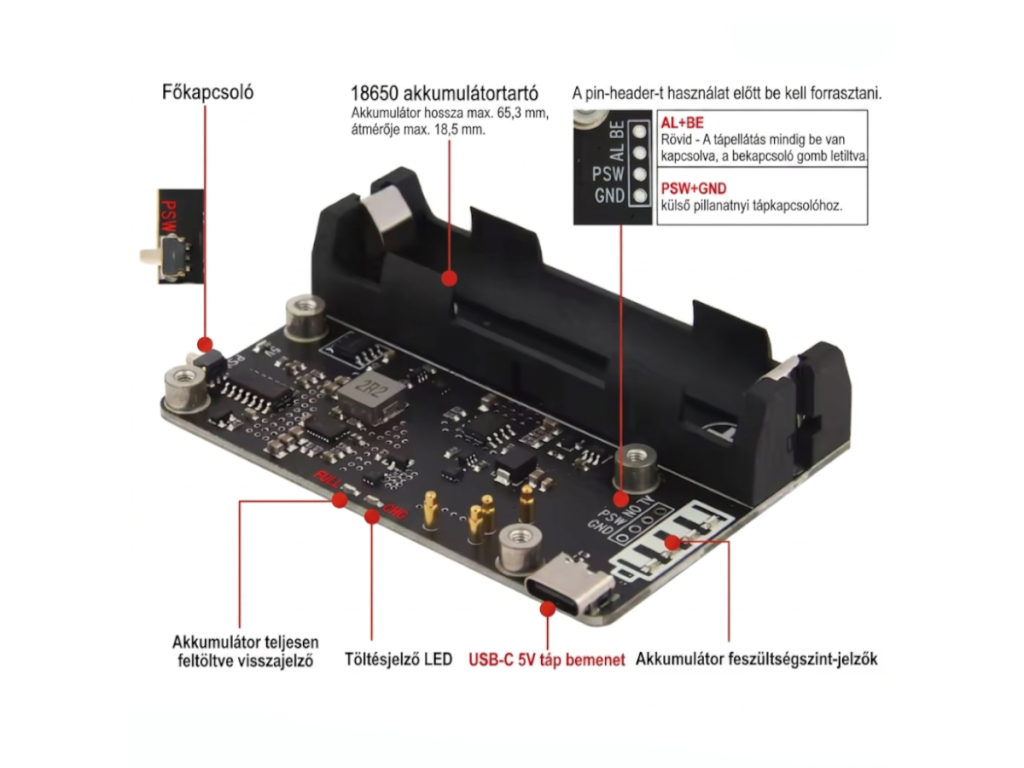

| Csatlakozási pont / funkció | Leírás |
|---|---|
| USB-C bemenet | 5V / 5.1V tápbemenet a X306 modulhoz, legalább 3A ajánlott tápegységgel |
| 18650 akkumulátortartó | 1 db 18650 lítium akkumulátor behelyezésére szolgál |

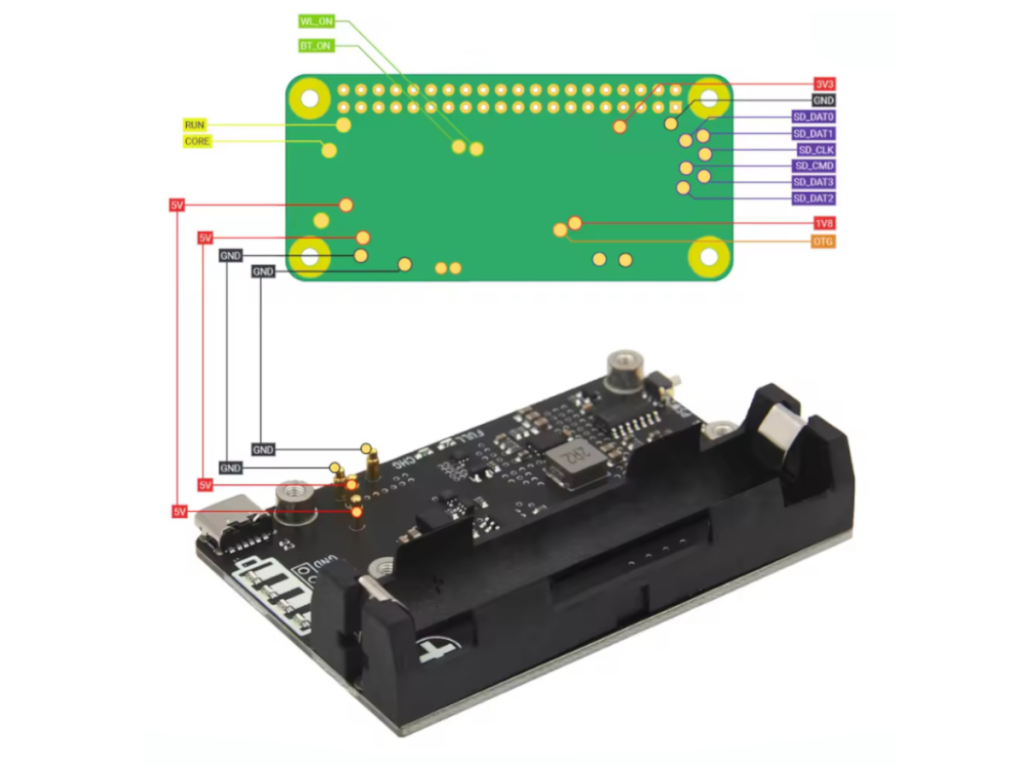

| Pogo pin csatlakozás | A Raspberry Pi Zero 2 W tápellátását biztosítja forrasztás nélkül |
| PSW gomb | Rövid nyomás: bekapcsolás, legalább 3 másodperc nyomva tartás: kikapcsolás |
| Kék LED-ek | Akkumulátor töltöttségi szint kijelzése 25%, 50%, 75%, 100% szinteken |
| Piros / zöld LED-ek | Tápellátási és töltési állapot visszajelzése |
| AL / PSW / GND tüskesor | Külső vezérléshez vagy kapcsolócsatlakozáshoz használható, modulverziótól függően |
❓ FAQ – X306 18650 UPS HAT Raspberry Pi Zero 2 W-hez
-
🔋 Mire használható az X306 UPS HAT?Az X306 UPS HAT Raspberry Pi Zero 2 W rendszerek szünetmentes tápellátására használható, egy darab 18650 akkumulátor segítségével.
-
🍓 Melyik Raspberry Pi modellel kompatibilis?A modul kifejezetten Raspberry Pi Zero 2 W-hez készült, pogo pin csatlakozással.
-
⚡ Mekkora kimeneti áramot tud biztosítani?A modul 5.1V kimeneti feszültség mellett akár 4000mA maximális kimeneti áramot képes biztosítani.
-
🔌 Hova kell csatlakoztatni a tápegységet?A tápegységet a X306 UPS HAT USB-C bemenetére kell csatlakoztatni, nem közvetlenül a Raspberry Pi Zero 2 W-re.
-
🔋 Tartalmazza az akkumulátort?Nem, az 18650 akkumulátort a készlet nem tartalmazza, azt külön kell beszerezni.
-
🛡️ Van benne akkumulátorvédelem?Igen, a modul fordított polaritás elleni védelemmel, túláramvédelemmel és túlfeszültség-védelemmel is rendelkezik.
-
🔧 Kell forrasztani a használatához?A Raspberry Pi Zero 2 W csatlakoztatásához nincs szükség forrasztásra, mert a modul pogo pineken keresztül kapcsolódik.
