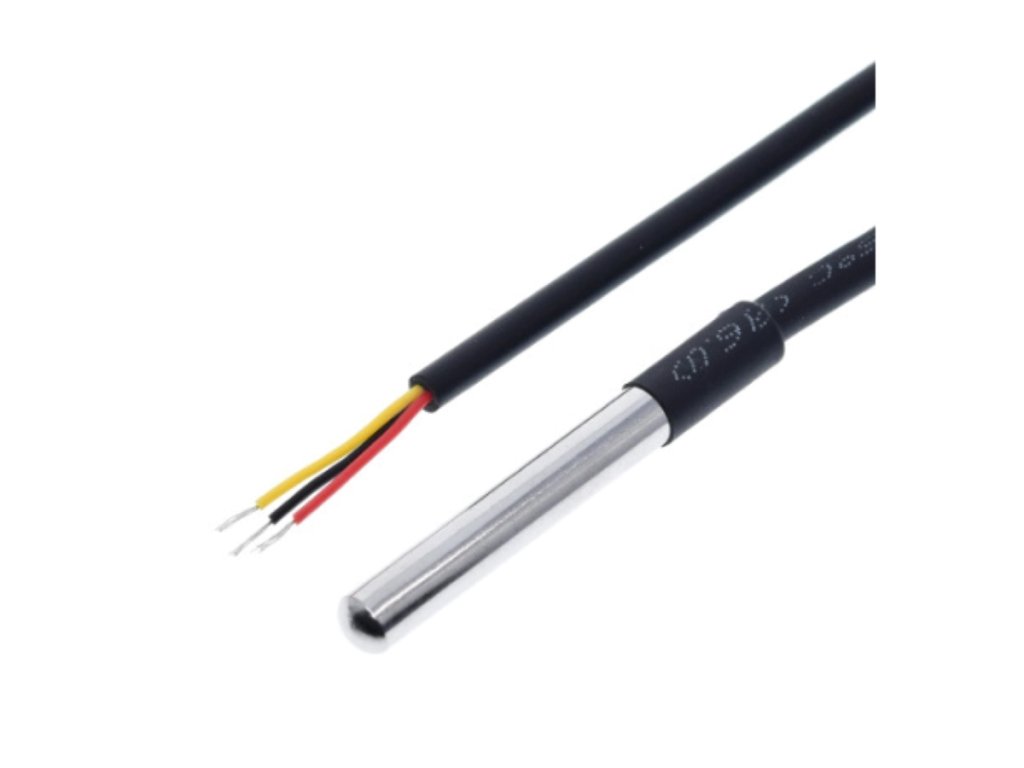

DS18B20 vízálló hőmérő szenzor digitális OneWire

DS18B20 vízálló hőmérő szenzor digitális OneWire – 3–5,5V, –55°C – +125°C mérési tartomány

💡 Miért érdemes ezt a szenzort választani?

• 🌡️ Pontos digitális mérés A digitális kimenet zajmentes, akár hosszú vezetéken is megbízható hőmérséklet-adatot ad.
• 💧 Vízálló rozsdamentes tokozás Folyadékban, földben és kültéri környezetben is tartósan használható.
• 🔗 OneWire busz Egyetlen adatvezetéken akár több szenzor is párhuzamosan csatlakoztatható.
• 🔌 Széles tápfeszültség-tartomány 3–5,5V között működik, így szinte bármilyen mikrokontrolleres rendszerhez illeszthető - Arduino, ESP8266/ESP32, Raspberry Pi, STM32, PIC, AVR.

📊 Műszaki adatok

🔍 A legfontosabb paraméterek

• 3–5,5VTápfeszültség
• –55°C – +125°CMérési tartomány
• ±0,5°CPontosság (–10 – +85°C között)
• ~1,5 mAFogyasztás mérés közben

💡 Mire használható?

• 🐠
  Folyadékhőmérséklet mérés Akvárium, fűtési rendszer, kazán és fémtartály hőmérsékletének figyelésére.
• 🏠
  Okosotthon és IoT Kültéri és beltéri smart home rendszerek, IoT hőmérséklet-érzékelő állomások kialakításához.
• 🌱
  DIY és kerti projektek Sörfőzés, palántakontroller, talajhőmérséklet mérés és okoskert alkalmazások.
• 🎛️
  Folyamatmonitorozás Fűtésvezérlés, szenzorrendszerek, adatgyűjtés, valamint szerver- vagy processzorhűtés hőmérsékletének figyelése.

🛡️ Előnyök és funkciók

• Digitális, precíz mérés: Zajmentes hőmérséklet-adatot biztosít, akár hosszabb vezetéken keresztül is.
• OneWire busz: Egyetlen adatvezetéken akár több tucat szenzor is párhuzamosan csatlakoztatható, mindegyik egyedi 64 bites sorozatszámmal azonosítható.
• Vízálló, robusztus kivitel: Rozsdamentes acél tokozásának köszönhetően folyadékban, földben és kültéren is megbízhatóan működik.
• Egyszerű kiolvasás: Digitális kimenete miatt nincs szükség analóg bemenetre, az érték közvetlenül kiolvasható.
• Széles tápfeszültség-tartomány: 3–5,5V közötti feszültséggel szinte bármilyen mikrokontrollerhez illeszthető.
• Egyszerű telepítés: Forrasztható, sorkapcsos vagy csatlakozós szereléssel is beépíthető, kompakt mérete és alacsony, kb. 1,5mA fogyasztása mellett.

⚠️ Mire kell figyelni a használat során?

• Felhúzó ellenállás szükséges: Az adatvezeték (sárga, DATA) és a VCC közé mindig kössön be kb. 4,7 kΩ értékű pull-up ellenállást a megbízható működéshez.
• Helyes bekötés: Piros - VCC, fekete - GND, sárga - DATA - a gyári színkódot sose cserélje fel.
• Csak hőmérséklet mérésére alkalmas: Más fizikai mennyiség méréséhez külön szenzor szükséges.
• Üzemi tartomány betartása: A –55°C – +125°C tartományon kívüli hőterhelés a szenzor meghibásodásához vezethet.
• Programkönyvtár szükséges a kiolvasáshoz: Arduino és Raspberry Pi esetén a OneWire és DallasTemperature könyvtárak használata ajánlott.

🔌 Bekötési útmutató

🧩 Beépítési tippek

• Forrasztható rögzítés: A vezetékek közvetlenül forraszthatók a vezérlő panelhez.
• Sorkapcsos szerelés: Csavaros sorkapoccsal is rögzíthető, szerszám nélküli kábelezéshez.
• Csatlakozós szerelés: Dugós csatlakozóval is kialakítható a kapcsolat, ha az egyszerű cserélhetőséget részesíti előnyben.

❓ Gyakori kérdések (GYIK)

• Hogyan köthető be a DS18B20 szenzor Arduino-hoz?
  A sárga (DATA), piros (VCC) és fekete (GND) vezetékeken kívül az adatvezetékre (sárga) kb. 4,7 kΩ felhúzó (pull-up) ellenállás szükséges a VCC és DATA között a megbízható OneWire kommunikációhoz.
• Lehet-e több DS18B20 szenzort egyetlen adatvezetékre kötni?
  Igen, az OneWire protokollnak köszönhetően akár több tucat DS18B20 szenzor is párhuzamosan csatlakoztatható egyetlen adatvezetéken, mivel minden szenzor egyedi 64 bites sorozatszámmal rendelkezik.
• Alkalmas-e a DS18B20 akvárium hőmérsékletének folyamatos mérésére?
  Igen, vízálló rozsdamentes tokozásának köszönhetően folyadékba merítve is hosszú távon megbízhatóan működik akváriumokban és egyéb folyadéktárolókban.
