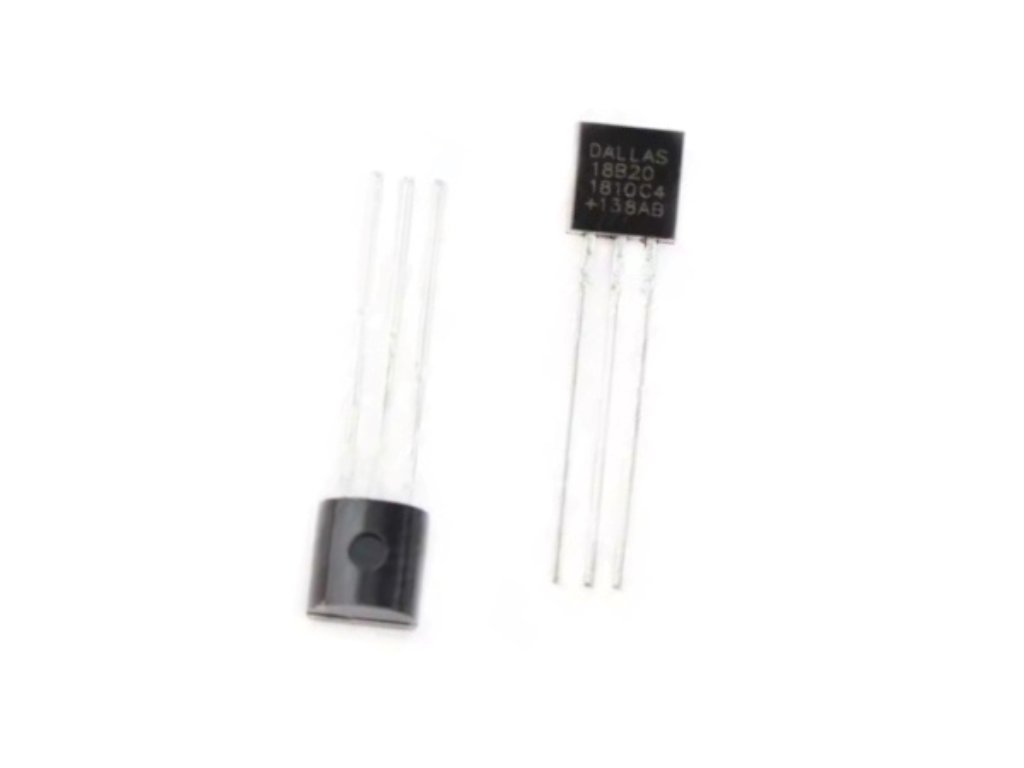

DS18B20 TO-92 digitális hőmérséklet szenzor – -55°C/+125°C
- Típus: DS18B20 TO-92
- Mérési tartomány: -55°C - +125°C
- Feszültség DC 3V - 5.5V
- Pinek száma: 3
A termék átlagos értékelése 5-ből 5,0 csillag.
1 értékelés
DS18B20 TO-92 digitális hőmérséklet szenzor – -55°C/+125°C
DS18B20 megbízható digitális hőmérséklet-érzékelő TO-92 tokozásban, 3 lábbal (GND, DQ, VCC). Mérési tartomány –55°C/+125°C, tápfeszültség 3–5,5V, OneWire kommunikáció. Több szenzor is köthető egyetlen adatvezetékre. Arduino, ESP32 és Raspberry Pi projektekhez.
💡 Miért érdemes ezt a szenzort választani?
- 🎯 Pontos és megbízható mérés ±0,5°C pontosság –10°C és +85°C között, hosszú távú stabilitás.
- 🔗 Digitális interfész Zavarmentes jelátvitel, hosszabb vezetékeken is használható.
- 🧵 OneWire kommunikáció Több szenzor is köthető egyetlen adatvezetékre, egyedi azonosítóval.
- 🔌 Egyszerű bekötés Mindössze három vezeték és néhány sor kód szükséges.
📊 Műszaki adatok
| Termék típusa | DS18B20 digitális hőmérséklet-érzékelő, TO-92 tokozás |
|---|---|
| Mérési tartomány | –55°C – +125°C |
| Pontosság | ±0,5°C (–10°C és +85°C között) |
| Tápfeszültség | DC 3V–5,5V |
| Pinek száma | 3 (GND, DQ – adat, VCC) |
| Kimenet típusa | Digitális kimenet |
| Kommunikáció | OneWire protokoll |
| Tokozás | TO-92 |
| Felhúzóellenállás | 4,7kΩ szükséges a DQ adatvonalra |
| Védettség | Védőburkolat nélküli kivitel |
🔍 A legfontosabb paraméterek
- –55°C / +125°CMérési tartomány
- ±0,5°CPontosság (–10°C – +85°C)
- 3–5,5VTápfeszültség
- TO-92Tokozás
💡 Mire használható?
- Otthoni automatizáció Hőmérséklet-alapú vezérlések, fűtésvezérlés, hűtők és termosztátos rendszerek.
- Keltetők, terráriumok Pontos környezetszabályozás igényes alkalmazásokhoz.
- Folyadékok, hűtők, csővezetékek Hőmérsékletük folyamatos monitorozásához.
- DIY projektek, oktatás Digitális hőmérő készítéséhez Arduino, ESP32 vagy Raspberry Pi rendszerrel.
🛡️ Előnyök és funkciók
- Pontos és megbízható: Kis hőmérséklet-ingadozás, hosszú távú stabilitás.
- Digitális interfész: Zavarmentes jelátvitel, hosszabb vezetékeken is használható.
- Egyszerű bekötés: Mindössze három vezeték és néhány sor kód szükséges.
- Széles tápfeszültség tartomány: Akár 3,3V-os logikán is jól működik.
- Kis méret: Szűk helyeken is elfér.
- OneWire kommunikáció: Több érzékelő is köthető egyetlen adatvezetékre, egyedi azonosítóval.
⚠️ Mire kell figyelni a használat során?
- Helyes polaritás: Mindig a megfelelő lábkiosztással kösd be (GND – Adat DQ – VCC).
- Felhúzóellenállás szükséges: A digitális adatvonalra általában 4,7kΩ felhúzóellenállás kell.
- Szoftverkönyvtár szükséges: A OneWire kommunikációhoz megfelelő könyvtár kell (pl. Arduino, ESPHome).
- Nincs védőburkolat: Kültéren vagy nedves közegben javasolt tokba helyezni.
🔌 Bekötési útmutató
| Csatlakozási pont | Funkció |
|---|---|
| GND | Föld |
| DQ (Adat) | Digitális adatvonal, 4,7kΩ felhúzóellenállással |
| VCC | Tápfeszültség (DC 3V–5,5V) |
❓ Gyakori kérdések (GYIK)
- Hogyan kell bekötni a DS18B20 szenzort Arduino-hoz?A DQ (adat) lábra 4,7kΩ felhúzóellenállás szükséges, majd a szenzor GND, adat és VCC lábait kösd az Arduino megfelelő kivezetéseire.
- Hány DS18B20 szenzort lehet egy adatvezetékre kötni?Az OneWire protokollnak köszönhetően több szenzor is egyetlen vezetékre köthető – minden szenzor egyedi azonosítóval rendelkezik.
- Milyen pontossággal mér a DS18B20?-10°C és +85°C között ±0,5°C pontossággal mér, ami hőmérséklet-figyelő és termosztátos projektekhez kiváló.
