SW-420 vibrációt érzékelő szenzor modul mikrokontrollerhez – riasztóérzékelő
- Típus: SW-420
- Bemeneti feszültség: DC 3,3V - 5V

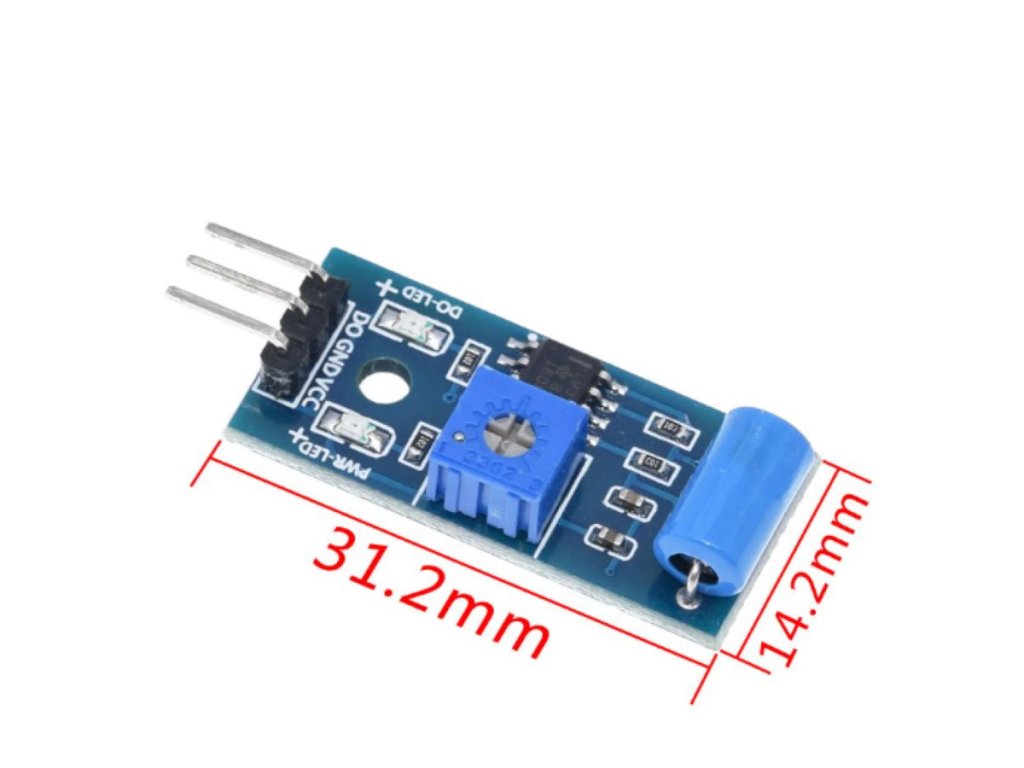

- Mérete: 3,12 cm x 1,42 cm
- Rögzítőcsavar furat átmérő: 3,1 mm

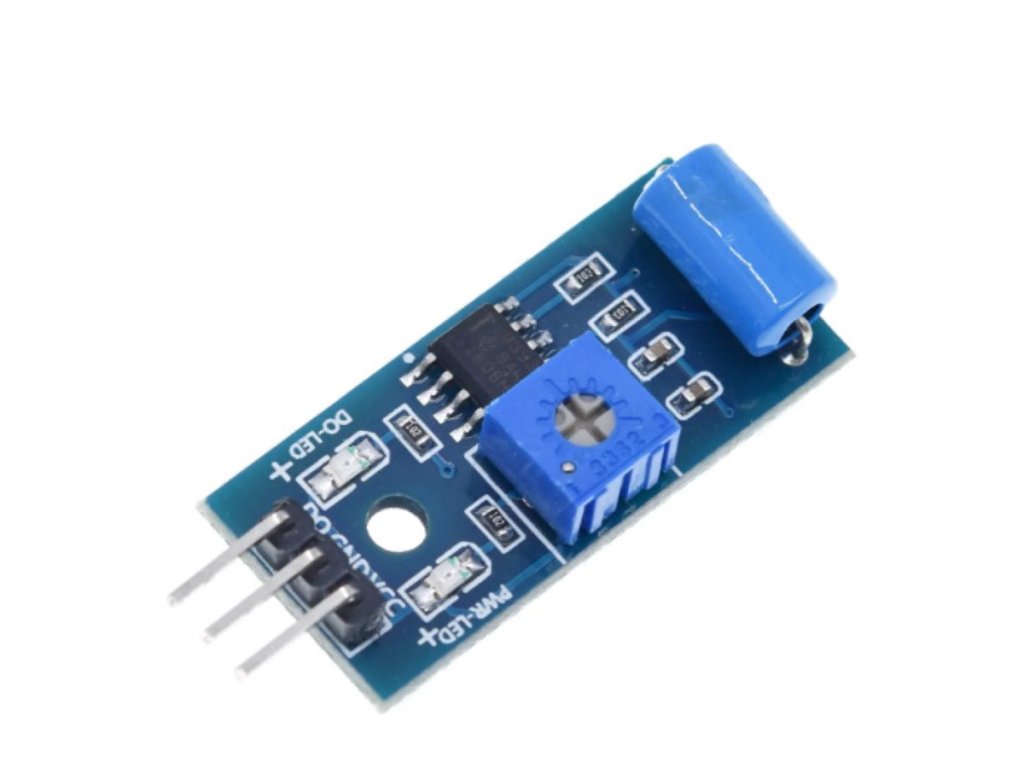

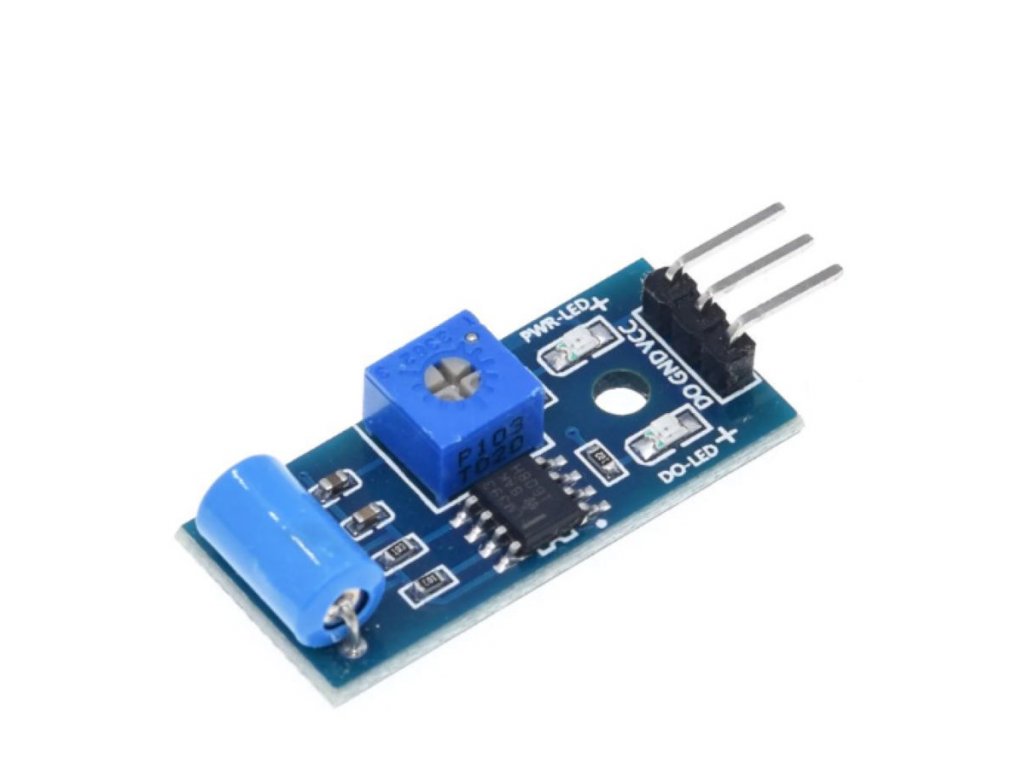

SW-420 vibrációt érzékelő szenzor modul mikrokontrollerhez – riasztóérzékelő
SW-420 típusú, zárt alapállású (normally closed) vibrációs szenzor modul LM393 komparátorral és trimmerrel, digitális küszöbállítható kimenettel. Mérete 3,12×1,42 cm, rögzítőfurata 3,1 mm, tápfeszültsége 3,3–5V DC, áramfelvétele kb. 15mA. Rezgésmentes állapotban LOW, rezgésre röviden HIGH kimenetet ad – riasztók, smart car, betörésjelzők számára ideális.
💡 Miért érdemes ezt a szenzort választani?
- 📐 Kompakt, állítható érzékenység Kompakt kialakítás, gyorsan mikrokontrollerre szerelhető, a trimmerrel az érzékenység pontosan állítható.
- ⚡ Villámgyors válasz Gyors reakcióidő, ideális riasztó, gépmegfigyelő vagy mozgásérzékelő alkalmazásokhoz.
- 🔒 Stabil NC kialakítás Normally closed típus - nyugalmi állapotban zárt áramkör, amely rezgés hatására megszakad.
- 🔌 Egyszerű integráció MCU, Arduino, ESP és Raspberry rendszerekhez gyorsan illeszthető, digitális bemenetre köthető.
📊 Műszaki adatok
| Termék típusa | Vibrációérzékelő szenzor modul, zárt alapállású (SW-420) |
|---|---|
| Modell | SW-420 |
| Működési elv | LM393 komparátor, trimmerrel állítható küszöb |
| Bemeneti feszültség | 3,3–5V DC |
| Kimenet típusa | Digitális, küszöbállítható |
| Alapállapot rezgés nélkül | Kimenet LOW, zárt áramkör |
| Állapot rezgés esetén | Kimenet röviden HIGH-ra vált |
| Áramfelvétel | kb. 15mA |
| Méret | 3,12×1,42 cm |
| Rögzítőfurat átmérője | 3,1 mm |
| Érzékelés iránya | Egyirányú, nem irányérzékeny |
| Jellemző alkalmazás | Riasztó, smart car, betörésjelző, rázkódás- és ütésérzékelés |
🔍 A legfontosabb paraméterek
- 3,3–5V DCTápfeszültség
- 15mAÁramfelvétel
- 3,12×1,42 cmMéret
- 3,1 mmFurat átmérő
💡 Mire használható?
- Betörésjelző és riasztórendszerek Lopásgátló, földrengés- vagy mozgásriasztó, rezgést figyelő rendszerekhez.
- Robotika és smart car alkalmazások Robotokban, okos járművekben akadály- és ütközésérzékelésre, terepszint-változás figyelésére, kiegészítő érzékelőként.
- Állapotfigyelés Berendezések, szerkezetek működési állapotának vagy rendellenes rezgésének figyelésére.
- Oktatás és DIY projektek Gépek, eszközök, ablak, ajtó, padló rezgés- vagy ütés alapú felügyeletéhez fejlesztői és DIY projektekben.
🛡️ Előnyök és funkciók
- Finomhangolható érzékenység: A trimmer potenciométerrel a küszöbszint pontosan beállítható, így alacsony frekvenciájú, finom rezgésre is érzékennyé tehető.
- Stabil, zavarmentes rögzítés: A panelen található furat segíti a modul stabil rögzítését, csökkentve a téves jelzések esélyét.
- Egyértelmű logikai kimenet: Nyugalmi állapotban a kimenet LOW, rezgés hatására röviden HIGH-ra vált - riasztó, logikai vagy vezérlő áramkörökbe egyszerűen illeszthető.
- Relévezérlésre is alkalmas: Nagyobb vibrációk esetén a kapcsolási idő hosszabb lehet, ami különösen jól használható relé vezérlésénél.
⚠️ Mire kell figyelni a használat során?
- Kalibrálás szükséges: Külső környezeti zaj, robbanás vagy fúróhatás téves riasztást okozhat, ezért érdemes a trimmerrel gondosan kalibrálni az érzékenységet.
- Tápfeszültség betartása: A modult kizárólag 3,3–5V DC feszültségről szabad üzemeltetni.
- Nyugalmi állapot figyelembevétele: Rezgésmentes állapotban a kimenet LOW, ezt a vezérlő logikában figyelembe kell venni.
- Egyirányú érzékelés: A szenzor nem irányérzékeny, de kis mechanikai igénybevétel mellett is kapcsolhat, ami befolyásolhatja az érzékenységi beállítást.
🔌 Használatba vétel
- Tápellátás csatlakoztatása: Kösd a modult 3,3–5V DC feszültségre.
- Digitális kimenet bekötése: A modul digitális, küszöbállítható kimenete mikrokontroller, például Arduino, ESP vagy Raspberry digitális bemenetére köthető.
- Érzékenység beállítása: A trimmer potenciométerrel finomhangold a kívánt érzékelési küszöböt.
🧩 Beépítési tippek
- Csavaros rögzítés: A panelen található 3,1 mm átmérőjű furat segítségével csavarral rögzíthető a kívánt felületre.
- Stabil telepítés: A stabil rögzítés csökkenti a véletlen rezgésekből eredő téves jelzéseket.
❓ Gyakori kérdések (GYIK)
- Mi jelent a normally closed (NC) kialakítás ennél a vibrációs szenzornál?Alaphelyzetben a kimenet LOW (zárt áramkör) – rezgés hatására nyit, és röviden HIGH-ra vált. Ez az elrendezés stabil, nyugalmi állapotot biztosít, ami riasztórendszereknél előnyös.
- Hogyan állítható az SW-420 modul érzékenysége?A modulon lévő trimmer potenciométerrel a komparátor küszöbszintje finoman hangolható – finomabb rezgésre érzékenyebb, durvább beállításnál csak nagyobb ütések aktiválják.
- Felhasználható-e az SW-420 szenzor lopásgátló alkalmazásban?Igen – járművekre, kerékpárokra, értéktárgyakra szerelve a legkisebb mozgás vagy ütés is jelzést vált ki, relével vagy hangjelzővel kombinálva egyszerű riasztó hozható létre.
