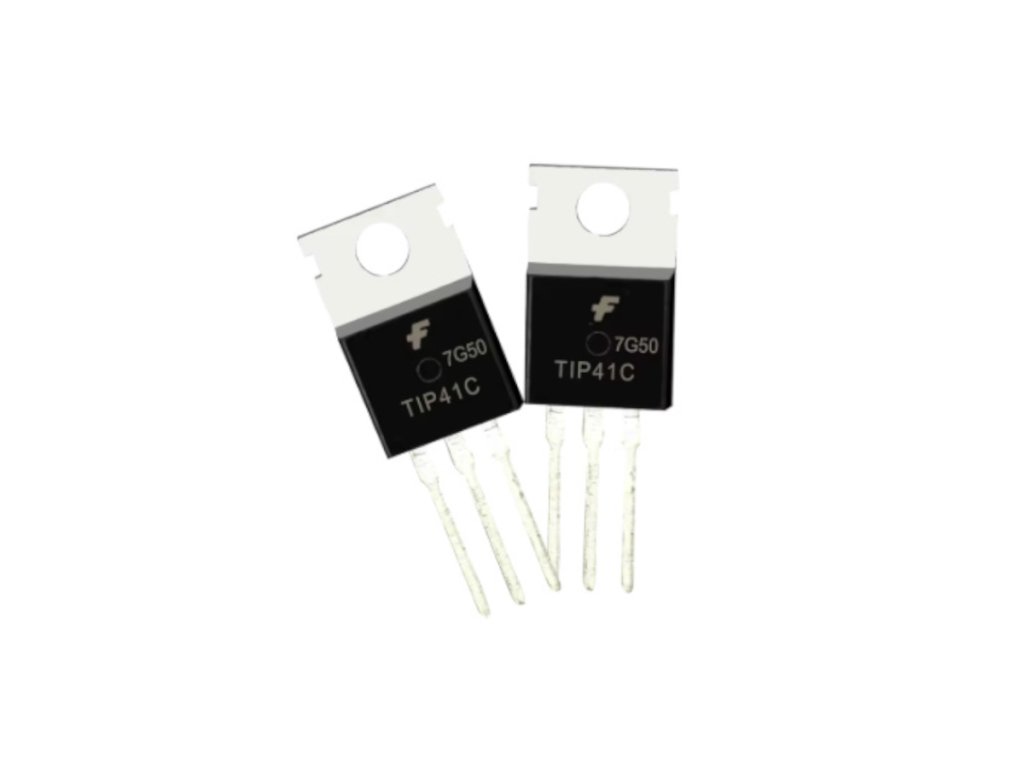

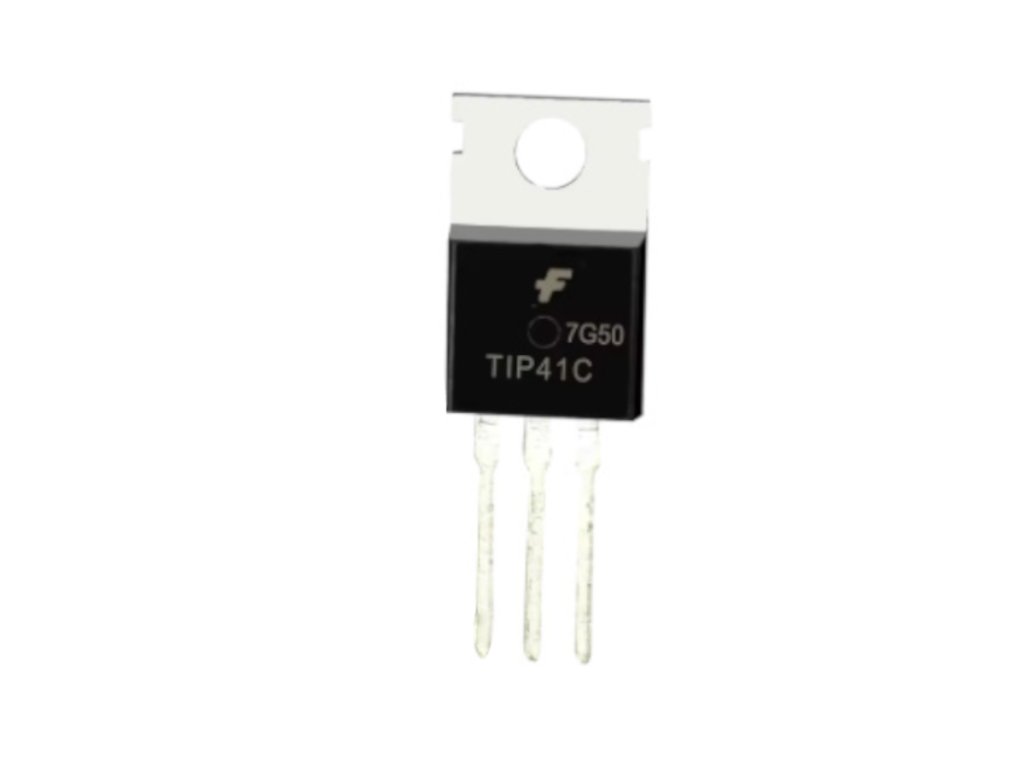

TIP41C NPN teljesítmény tranzisztor – 6A, 100V, TO-220
- Típus: NPN tranzisztor
- Max. kollektor–emitter feszültség (Vce): 100V
- Max. kollektoráram (Ic): 6A
TIP41C NPN teljesítmény tranzisztor – 6A, 100V, TO-220
TIP41C közepes-nagy teljesítményű NPN bipoláris tranzisztor TO-220 tokozásban. Maximális kollektoráram 6A, kollektor-emitter feszültség 100V, disszipáció 65W, hFE 15–75, üzemi hőmérséklet –65°C/+150°C. Audio erősítők, tápegységek és motorvezérlők megbízható tranzisztora.
💡 Miért érdemes ezt a tranzisztort választani?
- ⚡ Közepes teljesítményű meghajtás Relék, LED-ek, motorok és hangszórók vezérléséhez kiválóan alkalmas.
- 🎚️ Audioerősítő fokozatokhoz Kiváló minőségű közép- és végfok tranzisztorként használható.
- 🔋 Tápegységek kapcsolóeleme Tápegységek, stabilizátorok és inverterek kapcsolóelemeként alkalmazható.
- 🛠️ Kísérleti és oktatási felhasználás Könnyen forrasztható, jól ismert típus hobbielektronikai projektekhez.
📊 Műszaki adatok
| Típus | NPN tranzisztor |
|---|---|
| Max. kollektor-emitter feszültség (Vce) | 100V |
| Max. kollektoráram (Ic) | 6A |
| Kollektor disszipáció (Pc) | 65–70W (hűtőfelülettel) |
| Bázis-emitter feszültség (Vbe) | 5V (max.) |
| Erősítési tényező (hFE) | 15–75 |
| Átviteli frekvencia (fT) | kb. 3 MHz |
| Tokozás | TO-220 (fém hátlappal hűthető kivitel) |
| Üzemi hőmérséklet | –65°C – +150°C |
| Gyártók | STMicroelectronics, ON Semiconductor, Philips, Multicomp, UTC |
🔍 A legfontosabb paraméterek
- 100VMax. Vce
- 6AMax. kollektoráram
- 65–70WKollektor disszipáció
- 15–75hFE erősítés
💡 Mire használható?
- Tápegységek és DC-meghajtó áramkörökStabilizátorok, inverterek és tápegység-áramkörök kapcsolóelemeként.
- AudioerősítőkKözép- és végfok tranzisztorként audioerősítő fokozatokban.
- Motor- és relévezérlésMotorok, relék vezérlése és PWM szabályzás.
- LED-meghajtásLED-ek meghajtása és világításvezérlési feladatok.
🛡️ Előnyök és funkciók
- Megbízható, széles körben alkalmazható: Kis méret mellett nagy, 6A-es áramkezelő képességgel rendelkezik.
- TO-220 tokozás: Jó hőelvezetést és mechanikai stabilitást biztosít.
- Kompatibilitás: Illeszkedik a legtöbb hagyományos NPN meghajtóáramkörhöz.
- Hosszú élettartam: Stabil működés audio- és tápegység-fokozatokban.
⚠️ Mire kell figyelni a használat során?
- NPN típus: A kollektor pozitív potenciálon működik.
- Hűtőborda ajánlott: 1-2A felett tartós működéshez hűtőborda használata javasolt.
- Megfelelő bázisellenállás szükséges: A túlzott meghajtás elkerülése érdekében.
- Kompatibilis alternatívák: TIP42C (PNP párja), BD243C, 2N3055 (nagyobb teljesítményű változat).
❓ Gyakori kérdések (GYIK)
- Mire való a TIP41C?Audio erősítő középfok és végfokozatba, tápegységek kapcsolóelemeként, relé és LED vezérléshez és motorvezérlő áramkörökbe.
- Mi a TIP41C PNP párja?A TIP42C PNP típus a TIP41C komplementer párja – push-pull erősítőkben együtt alkalmazzák.
- Szükséges-e hűtőborda a TIP41C mellé?1-2A felett tartós működésnél hűtőborda ajánlott a TO-220 tokhoz.
