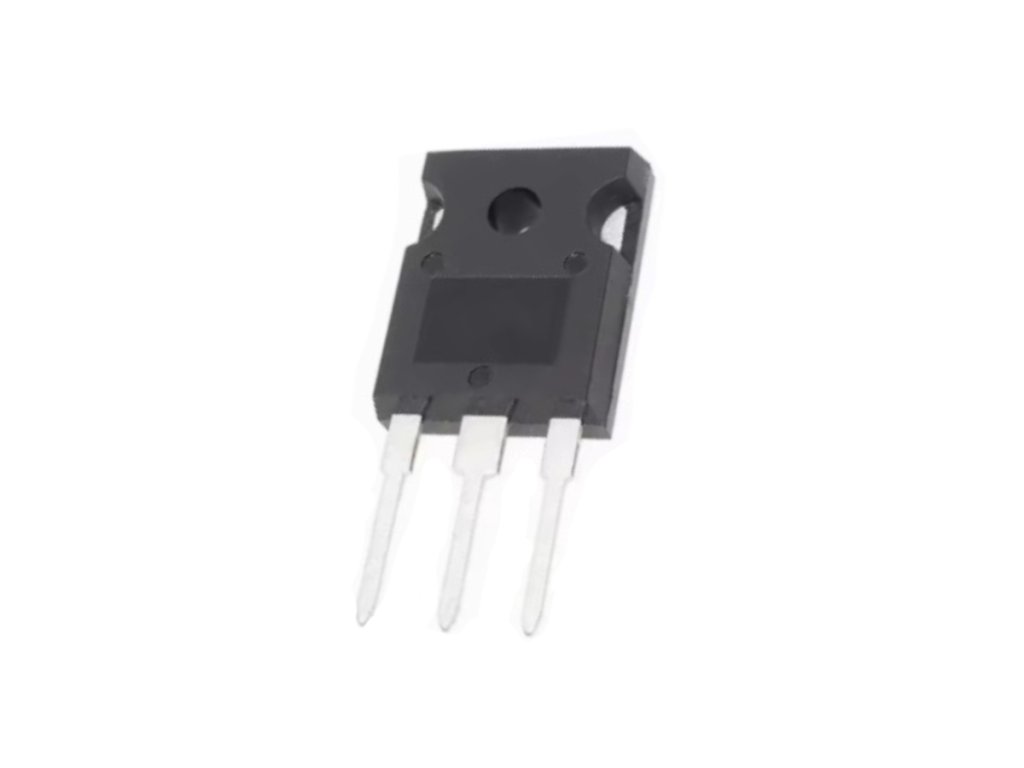

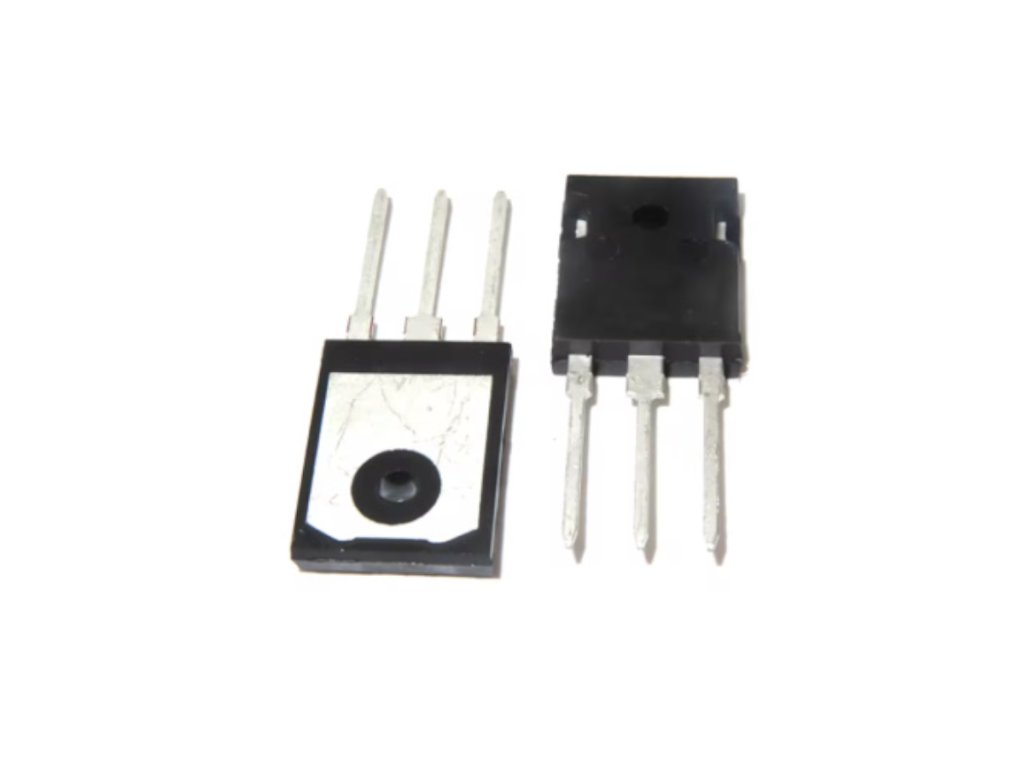

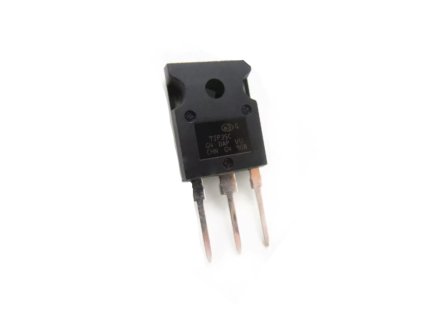

TIP3055 NPN teljesítmény tranzisztor – 15A, 100V, TO-247
- Típus: NPN bipoláris szilíciumtranzisztor
- Max. kollektor–emitter feszültség (Vce): 100V
- Max. kollektoráram (Ic): 15A
TIP3055 NPN teljesítmény tranzisztor – 15A, 100V, TO-247
TIP3055 nagy teljesítményű NPN bipoláris szilíciumtranzisztor TO-247 tokozásban. Maximális kollektoráram 15A, kollektor-emitter feszültség 100V, disszipáció 125W, hFE 20–70, Ft 3MHz. Audio végfoktranzisztorként, tápegységekben és motorvezérlőkben elterjedt klasszikus típus.
💡 Miért érdemes ezt a tranzisztort választani?
- ⚡ Nagy áram- és feszültségtűrés Akár 15A kollektoráram és 100V kollektor-emitter feszültség kezelésére alkalmas.
- 🔥 Magas teljesítmény disszipáció 125W-os disszipáció, hűtőbordával stabil, hosszú távú működéshez.
- 📦 Megbízható klasszikus típus Szabványos lábkiosztású TO-247 tokozás, széles körben elérhető.
- 🎚️ Kiváló végfoktranzisztor Audioerősítők teljesítményfokozatához kiváló választás.
📊 Műszaki adatok
| Típus | NPN bipoláris szilíciumtranzisztor |
|---|---|
| Max. kollektor-emitter feszültség (Vce) | 100V |
| Max. kollektoráram (Ic) | 15A |
| Kollektor disszipáció (Pc) | 125W |
| Bázis-emitter feszültség (Vbe) | 5V (max.) |
| Erősítési tényező (hFE) | 20–70 |
| Ft (átviteli frekvencia) | 3 MHz |
| Tokozás | TO-247 / TO-218 (fémhátlap, hűthető kivitel) |
| Üzemi hőmérséklet | -65°C – +150°C |
| Gyártók | STMicroelectronics, ON Semiconductor, Philips, Multicomp, UTC |
🔍 A legfontosabb paraméterek
- 100VMax. Vce
- 15AMax. Ic
- 125WKollektor disszipáció
- 20–70hFE
💡 Mire használható?
- Tápegységek és inverterek Tápegységek, DC-DC konverterek és inverter rendszerek kimeneti fokozatában.
- Audio teljesítményerősítők Teljesítményerősítők végfokozati tranzisztoraként.
- Motor- és relévezérlés Motorok és relék meghajtása, PWM vezérlés.
- Töltőáramkörök Töltőáramkörök és akkumulátorkezelő modulok.
🛡️ Előnyök és funkciók
- Nagy áram- és feszültségtűrés: Akár 15A kollektoráram és 100V kollektor-emitter feszültség kezelésére alkalmas.
- Magas disszipációs képesség: A 125W-os teljesítmény disszipáció hűtőbordával hosszú távon is stabil működést biztosít.
- Szabványos, elterjedt tokozás: TO-247/TO-218 tokozásban, több gyártótól (STMicroelectronics, ON Semiconductor, Philips, Multicomp, UTC) elérhető.
- Széles hőmérséklet-tartomány: -65°C és +150°C között üzemeltethető.
- Sokoldalú alkalmazhatóság: Ipari és hobbielektronikai projektekben egyaránt bevált klasszikus típus.
⚠️ Mire kell figyelni a használat során?
- Hűtőborda szükséges: Ha a disszipált teljesítmény meghaladja a néhány wattot, hűtőborda használata kötelező.
- NPN polaritás: A kollektor pozitív potenciálon van az áramkörben.
- Bázis-meghajtás: Nagy áramú, szaturációs üzemhez megfelelő bázis-meghajtás szükséges.
- Kompatibilis alternatívák: 2N3055 (TO-3 tokozású klasszikus verzió), MJ2955 (PNP párja), TIP33C.
🧩 Beépítési tippek
- Hűtőborda csatlakoztatása: A TO-247 tokozás lehetővé teszi hűtőborda csatlakoztatását a hatékony hőelvezetéshez.
❓ Gyakori kérdések (GYIK)
- Miben különbözik a TIP3055 a 2N3055-től?A TIP3055 TO-247 tokozású, a 2N3055 TO-3 fémházas – teljesítményadataik hasonlók, de a tokozás és szerelési mód eltér.
- Mire való a TIP3055 audio erősítőkben?Teljesítményfokozati (végfok) tranzisztorként használják, ahol nagy kollektoráramra és stabil üzemre van szükség.
- Szükséges-e hűtőborda a TIP3055-höz?Igen, néhány watt feletti disszipációnál hűtőborda nélkül gyorsan felmelegszik.
