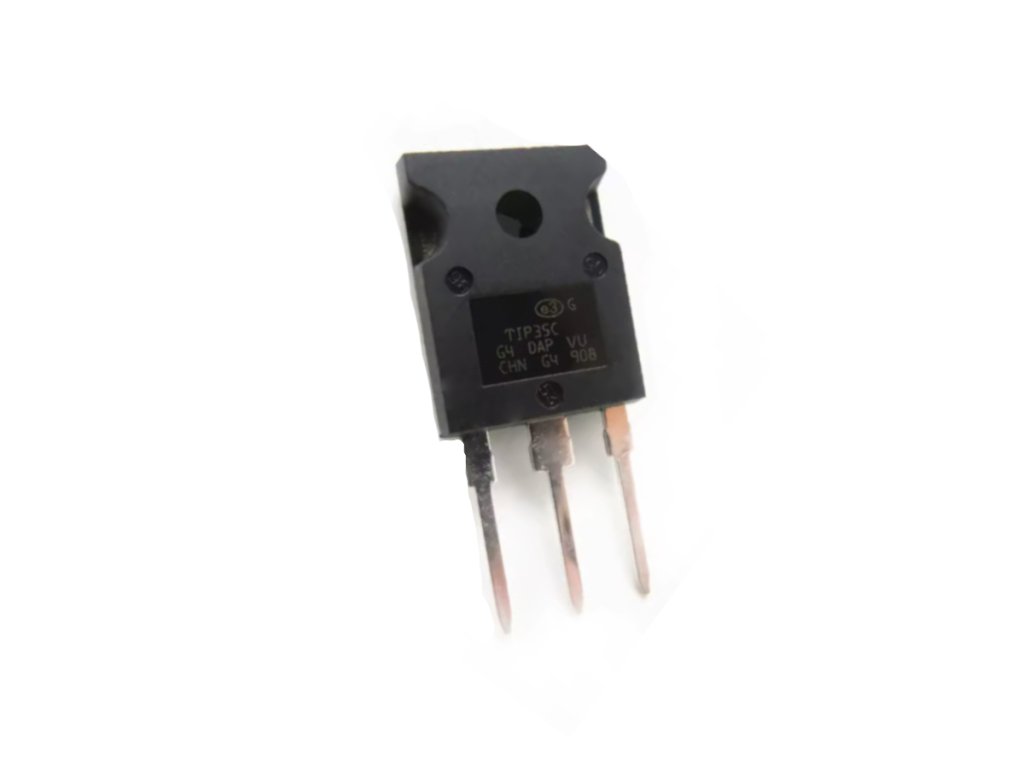

TIP35 NPN nagyteljesítményű tranzisztor – 25A, 100V, TO-247
- Típus: NPN bipoláris tranzisztor
- Max. kollektor–emitter feszültség (Vce): 100V
- Max. kollektoráram (Ic): 25A
TIP35 NPN nagyteljesítményű tranzisztor – 25A, 100V, TO-247
TIP35 NPN nagyteljesítményű tranzisztor – 25A, 100V, TO-247
TIP35 nagy teljesítményű NPN bipoláris tranzisztor TO-247 tokozásban. Maximális kollektoráram 25A, kollektor-emitter feszültség 100V, disszipáció 125W, hFE 15–75, üzemi hőmérséklet –65°C/+150°C. Tápegységek, erősítők és motorvezérlők megbízható erőtranzisztora.
💡 Miért érdemes ezt a tranzisztort választani?
- ⚡ Nagyáramú vezérlés és kapcsolás Motorok, relék, nagy teljesítményű LED-ek meghajtására.
- 🔌 Tápegységekhez és inverterekhez Kimeneti fokozatokban stabil áramkezelésre.
- 🎚️ Audioerősítőkben Teljesítményfokozati tranzisztorként a magas áramtűrés miatt.
- 🧪 Kísérleti és fejlesztési projektekhez Egyenáramú nagyáramú áramkörök tervezéséhez.
📊 Műszaki adatok
| Típus | NPN bipoláris tranzisztor |
|---|---|
| Max. kollektor–emitter feszültség (Vce) | 100V |
| Max. kollektoráram (Ic) | 25A |
| Max. kollektor disszipáció (Pc) | 125W |
| Bázis–emitter feszültség (Vbe) | 5V (max.) |
| HFE (erősítési tényező) | 15–75 |
| Tokozás | TO-247 (fémházas, hűtőfelületet biztosító kialakítás) |
| Üzemi hőmérséklet-tartomány | -65°C – +150°C |
| Gyártó kompatibilitás | STMicroelectronics, ON Semiconductor, Multicomp, KEC, stb. |
🔍 A legfontosabb paraméterek
- 25AMax. kollektoráram
- 100VMax. Vce feszültség
- 125WMax. disszipáció
- TO-247Tokozás
💡 Mire használható?
- Tápegységek és inverterek Nagyáramú fokozatokban stabil áramkezelésre.
- Audioerősítők Teljesítményfokozati tranzisztorként a magas áramtűrés miatt.
- Motorvezérlés és relékapcsolás Nagyáramú motorok és relék meghajtásához.
- DIY és laboratóriumi projektek Nagyáramú LED-meghajtók, akkumulátortöltők és kísérleti áramkörök építéséhez.
🛡️ Előnyök és funkciók
- Nagy terhelhetőség: Akár 25A folyamatos áram kezelésére képes.
- Magas teljesítménytűrés: 125W disszipáció hűtőbordával stabil üzemi környezetben.
- Robusztus TO-247 tokozás: Hatékony hőelvezetés és szerelhetőség.
- Széleskörű felhasználhatóság: Ipari, labor- és hobbielektronikai célokra egyaránt alkalmas.
- Megbízható, klasszikus tranzisztortípus: Jól dokumentált, könnyen helyettesíthető.
⚠️ Mire kell figyelni a használat során?
- Hűtőborda szükséges: A 25A közelében történő működéshez hűtőborda használata kötelező.
- Megfelelő polaritás és bázisáram: Ezek beállítása nélkül a tranzisztor könnyen túlmelegedhet.
- NPN típus: A kollektor pozitív a kapcsolási áramkörben.
❓ Gyakori kérdések (GYIK)
- Mire való a TIP35 tranzisztor?Nagyáramú tápegységekbe, audio teljesítményerősítőkbe, motorvezérlőkbe és inverterekbe tervezték – 25A kollektoráramot képes kezelni.
- Kötelező-e hűtőborda a TIP35-höz?Igen, 25A közelében történő működésnél hűtőborda nélkül gyorsan túlmelegszik – hűtőborda kötelező.
- Mi a TO-247 tokozás előnye?A TO-247 fémhátlappal hatékony hőelvezetést biztosít, és hűtőbordára csavarozható.
