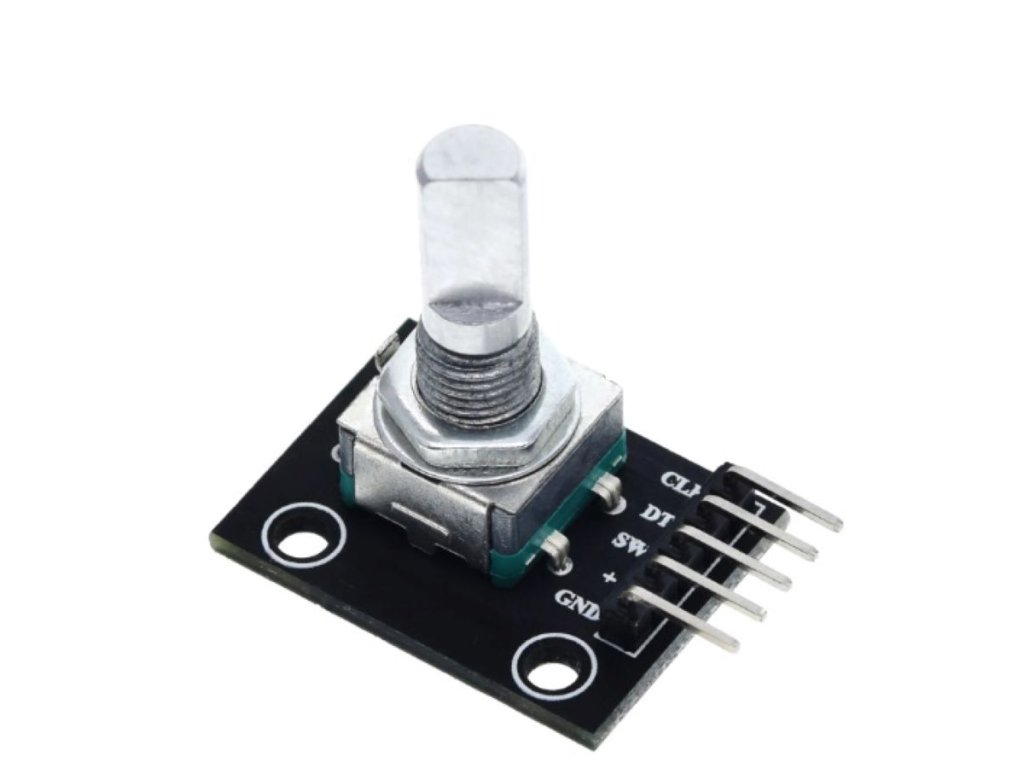

KY-040 rotary enkóder modul mikrokontrollerhez – 360 fokos forgó bevitel
- Típus: KY-040
- Forgatható: 360 fokban
- Bemeneti feszültség: DC 3,3V - 5V

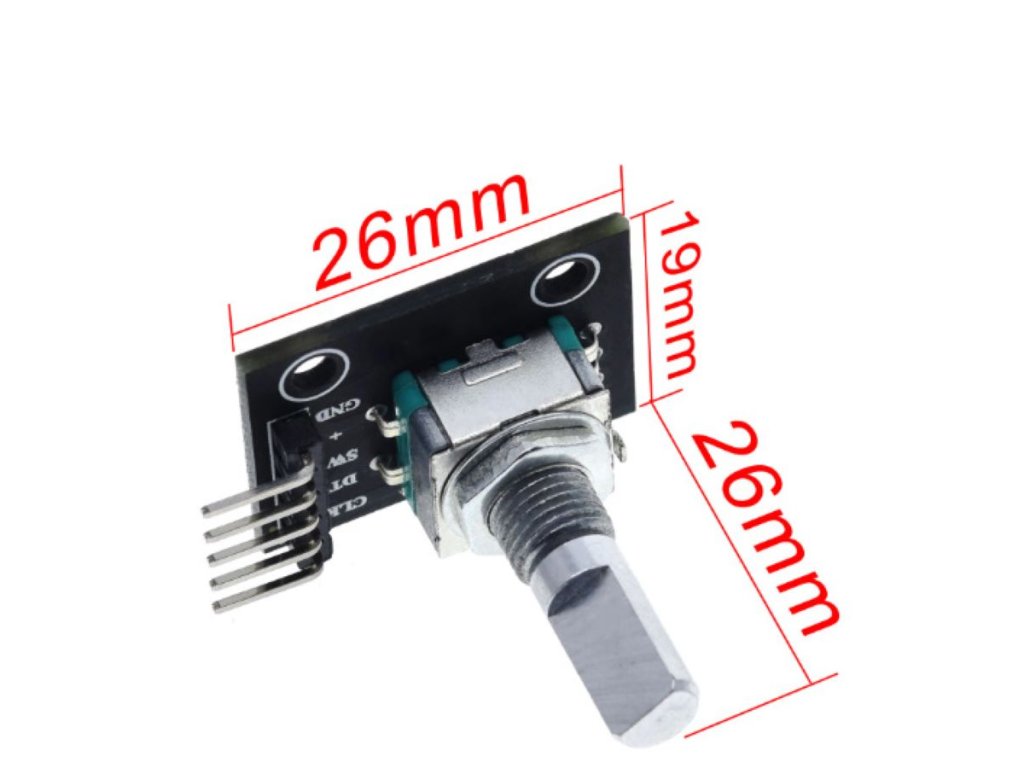

- Mérete: 2,6 cm x 1,9 cm
A termék átlagos értékelése 5-ből 5,0 csillag.
1 értékelés
KY-040 rotary enkóder modul mikrokontrollerhez – 360 fokos forgó bevitel
KY-040 típusú rotary enkóder modul, 2,6×1,9 cm méretben, 3,3–5V DC tápfeszültséggel, 360 fokban végtelen forgatással. Kvadraturás digitális A/B fázisú kimenetet és lenyomható nyomógomb funkciót biztosít. Szoftveres debounce ajánlott a stabil jelolvasáshoz. Ideális menüvezérlőnek, hangerőszabályzónak, CNC pozicionáláshoz.
💡 Miért érdemes ezt a modult választani?
- ♾️ Korlátlan elforgatás Bármilyen pozíció vagy menü léptetéséhez, mechanikus végpont nélkül.
- 🔧 Egyszerű beépítés Egyszerűen beilleszthető bármelyik fejlesztői panelre.
- ⚡ MCU-kompatibilis Villámgyors jelfeldolgozás mikrokontrolleres rendszerekhez.
- 🔘 Nyomógomb funkció A nyomógomb funkcióval további vezérlés is megoldható.
📊 Műszaki adatok
| Termék típusa | Forgó enkóder modul mikrokontrollerhez |
|---|---|
| Modell | KY-040 |
| Forgástartomány | 360° (nincs végpont) |
| Bemeneti feszültség | DC 3,3–5 V |
| Méret | 2,6 cm × 1,9 cm |
| Kimeneti jel | Kvadraturás digitális (A/B fázisú), nyomógomb funkcióval |
| Szerelhetőség | Panelre vagy mechanikába egyaránt szerelhető |
🔍 A legfontosabb paraméterek
- 3,3–5 VTápfeszültség
- 360°Forgástartomány
- 2,6×1,9 cmModulméret
- A/B fázisKimeneti jeltípus
💡 Mire használható?
- MCU-alapú menüvezérlés Menüpont léptetés, értékállítás és kijelzőkezelés Arduino, ESP vagy Raspberry projektekben.
- Robotika és CNC Tengelypozíció, fordulatszám és elmozdulás mérésére robotikai, CNC vagy DIY automatizálási rendszerekben.
- HMI beviteli eszköz Digitális hangerőszabályzó, fényerő-dimmer, vezérlőpult vagy egyéb ember-gép interfész beviteli eszközeként.
- Oktatás és kísérletezés Kvadraturás jelkódolás, iránydetektálás, léptető vagy számláló automatika demonstrációjához.
🛡️ Előnyök és funkciók
- Kvadraturás jelkódolás: Forgatáskor A/B csatornás, lépcsőzetes digitális impulzust ad, így irány- és lépésszámlálás is megvalósítható.
- Mechanikai terhelhetőség: Az enkóder tengelye mechanikusan terhelhető.
- Széles kompatibilitás: 3,3–5 V között bármilyen mikrokontrollerrel kompatibilis.
- Kompakt méret: A modul panelmérete miatt mini projektekhez, szűk helyre is beépíthető.
⚠️ Mire kell figyelni a használat során?
- Zajszűrés szükséges: A stabil jelolvasáshoz szoftveres zajszűrés (debounce) ajánlott.
- Tápfeszültség-tartomány betartása: A modult kizárólag 3,3–5 V DC feszültségtartományban használd.
🧩 Beépítési tippek
- Rugalmas szerelés: A modul panelre vagy mechanikába egyaránt szerelhető.
❓ Gyakori kérdések (GYIK)
- Mi a különbség a rotary enkóder és a potenciométer között?A potenciométernek van mechanikus végpontja és analóg kimenete, míg a rotary enkóder végtelenül forog és digitális impulzusokat ad – pozíció és irány egyaránt meghatározható belőle.
- Hogyan olvasható ki a KY-040 forgóirány Arduinóval?Az A és B fázis jelének sorrendjét kell figyelni – ha A megelőzi B-t, az egyik irány, fordítva a másik – ezt interrupt alapú kóddal a legmegbízhatóbb megvalósítani.
- Mire használható a KY-040 modul nyomógombja?A tengelyt lenyomva egy külön digitális gombjelzést ad – ez pl. menüben megerősítésre, értékváltásra vagy módváltásra programozható.
