PCF8574 I2C LCD adapter modul 1602 és 2004 LCD-hez
- Chip: PCF8574 (I²C I/O expander)
- Kommunikáció: I²C busz (SDA, SCL)
- Tápfeszültség: 3.3V – 5V DC
- Kompatibilis LCD típusok: 1602, 2004
PCF8574 I2C LCD adapter modul 1602 és 2004 LCD-hez

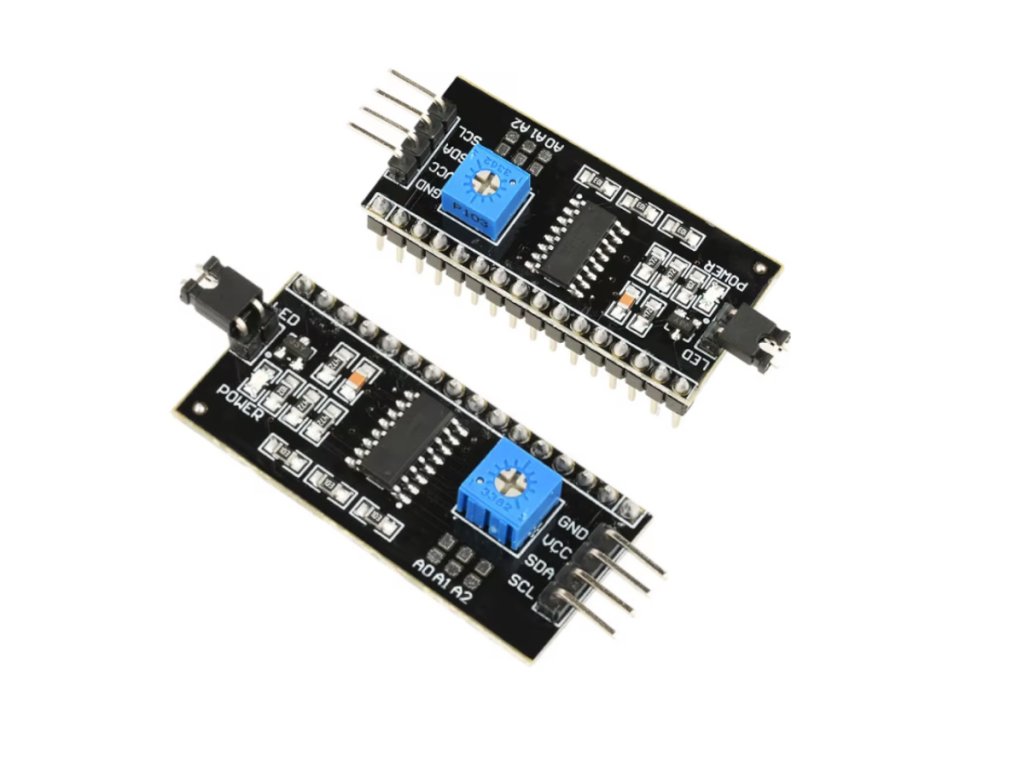

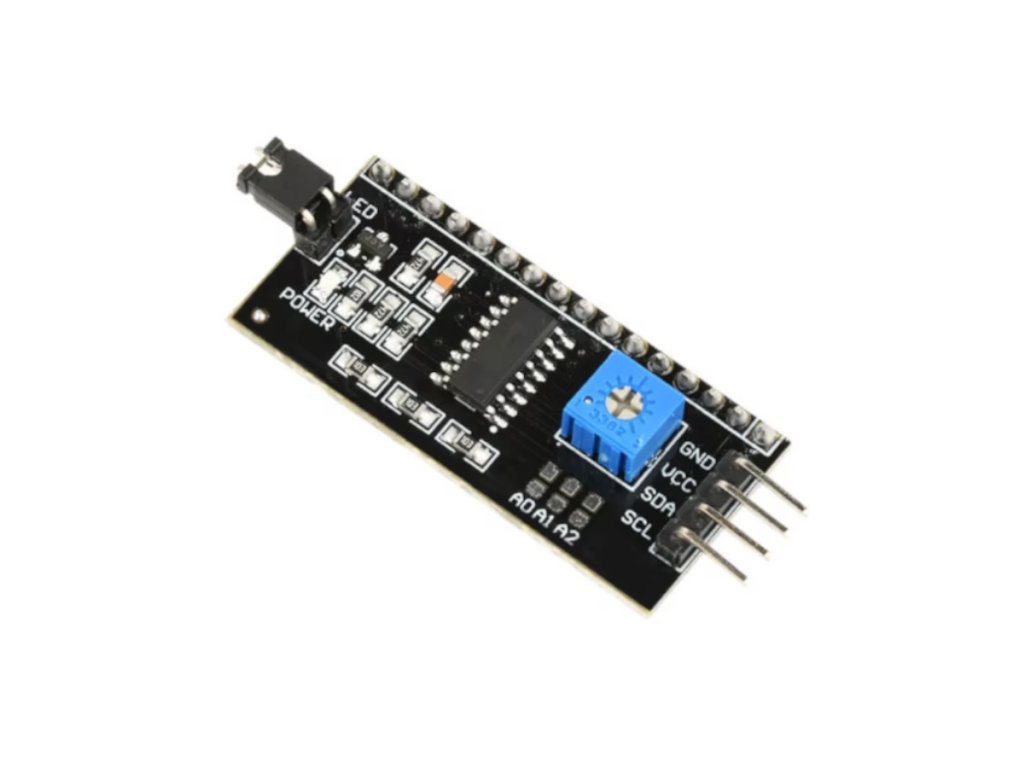

A PCF8574 LCD adapter modul PCF8574 I2C I/O expander chipet tartalmaz, amely lehetővé teszi 1602 (2×16) és 2004 (4×20) karakteres LCD kijelzők vezérlését mindössze 2 adatvezetéken (SDA, SCL). Kontrasztállítással, háttérvilágítás-vezérléssel, 3,3–5V táppal, 0x27 vagy 0x3F I2C alapcímmel.
💡 Miért érdemes ezt az adaptermodult választani?
- 🔌 Kevesebb vezeték, egyszerűbb vezérlés LCD kijelzők egyszerű vezérléséhez I²C buszon keresztül, kevesebb vezeték és könnyebb programozás.
- 🧩 Univerzális kompatibilitás Arduino, ESP32, Raspberry Pi és STM32 projektekhez egyaránt használható.
- 📊 Sokoldalú alkalmazás Tápegység-, mérő-, kijelző- és adatnaplózó rendszerekhez is illeszthető.
- 🎓 Gyors fejlesztés és tanulás Az LCD könnyen illeszthető kis méretű mikrokontrollerekhez is.
📊 Műszaki adatok
| Chip | PCF8574 (I²C I/O expander) |
|---|---|
| Kommunikáció | I²C busz (SDA, SCL) |
| Tápfeszültség | 3,3–5V DC |
| Kompatibilis LCD típusok | 1602 (2×16 karakter), 2004 (4×20 karakter) |
| Cím beállítása | Forrasztható jumperekkel (A0, A1, A2), akár több LCD egy buszon |
| Kontraszt beállítása | Trimmer potméterrel |
| Háttérvilágítás vezérlése | Beépített tranzisztor/kapcsoló |
| Interfész | 4 bites adatátvitel, I²C-n keresztül multiplexelve |
| Rögzítés | Standard 4 tűs (VCC, GND, SDA, SCL) csatlakozó és LCD érintkezősor |
| I²C alapcím | 0x27 vagy 0x3F, jumperrel átkonfigurálható |
| Kompatibilis vezérlőchip | HD44780 alapú LCD kijelzők |
🔍 A legfontosabb paraméterek
- I²CKommunikáció
- 3,3–5V DCTápfeszültség
- 1602 / 2004Kompatibilis LCD
- 0x27 / 0x3FI²C alapcím
💡 Mire használható?
- Mérőműszerek és kijelzőpanelekAnalóg és digitális mérőműszerek, kijelzőpanelek LCD-alapú megjelenítéséhez.
- Arduino, ESP32 és STM32 projektekFejlesztői projektekhez, ahol egyszerű I²C LCD-vezérlésre van szükség.
- Okosotthon- és adatgyűjtő rendszerekIoT eszközökhöz és adatgyűjtő rendszerekhez, ahol állapotjelzésre van szükség.
- Oktatás és beágyazott rendszerekI²C kommunikáció tanulásához, valamint beágyazott vezérlőrendszerekhez és diagnosztikai eszközökhöz.
🛡️ Előnyök és funkciók
- Csak két vezeték szükséges: Az LCD vezérléséhez mindössze az SDA és SCL adatvezetékek csatlakoztatása szükséges.
- Kompakt, forrasztható kialakítás: Könnyen a kijelző hátuljára szerelhető.
- Kevesebb vezeték, kevesebb hiba: Csökkenti a vezetékrengeteget, ideális prototípusokhoz és beépített rendszerekhez.
- Teljes Arduino könyvtártámogatás: A LiquidCrystal_I2C könyvtárral egyszerűen programozható.
- Beépített kontraszt- és háttérvilágítás-vezérlés: Trimmer potméterrel állítható kontraszt és kapcsolható háttérvilágítás.
⚠️ Mire kell figyelni a használat során?
- I²C cím: Gyári alapértelmezés 0x27 vagy 0x3F, jumperrel átkonfigurálható.
- Háttérvilágítás kikapcsolása: Jumperrel vagy szoftveres vezérléssel kapcsolható ki.
- Szükséges könyvtár: Arduino-hoz a LiquidCrystal_I2C könyvtár szükséges.
- SDA és SCL bekötés ellenőrzése: Használat előtt ellenőrizni kell a bekötést, mert mikrokontroller típusonként eltérő lehet.
- Kompatibilitás: Minden HD44780 vezérlőchipre épülő LCD-vel kompatibilis.

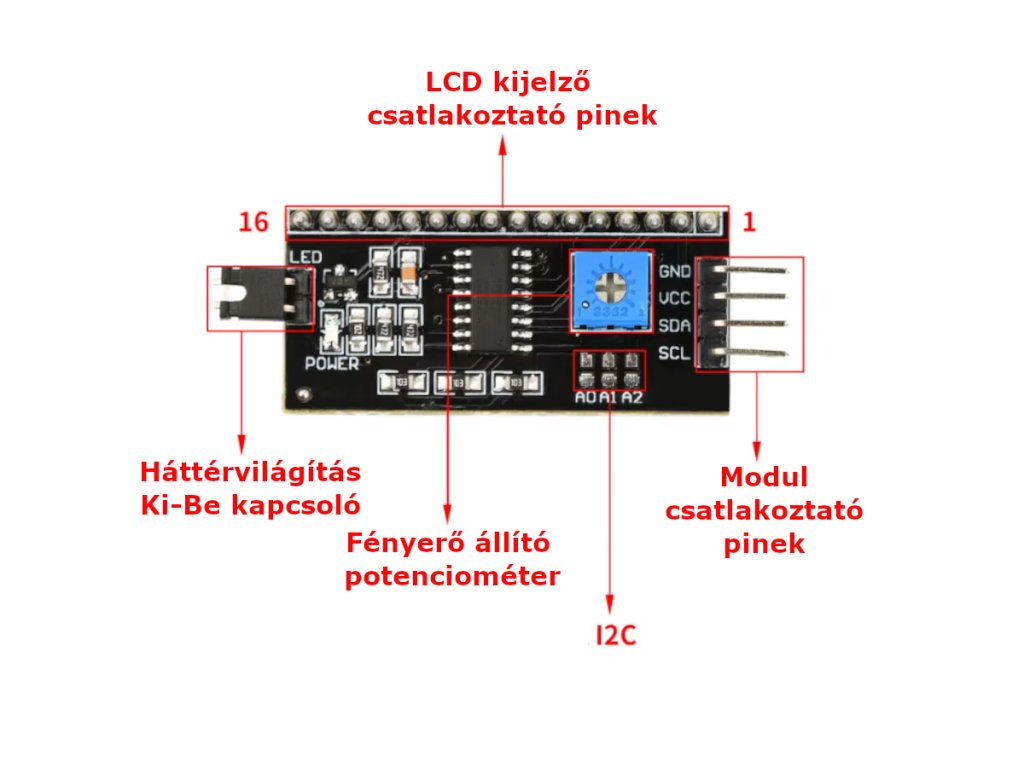

🔌 Bekötési útmutató
| Csatlakozási pont | Funkció |
|---|---|
| VCC | Tápfeszültség bemenet (3,3–5V DC) |
| GND | Föld |
| SDA | I²C adatvonal |
| SCL | I²C órajel vonal |
| LCD érintkezősor | Csatlakozás az LCD kijelző tűs csatlakozójához |
🧩 Beépítési tippek
- Forrasztás a kijelző hátuljára: A modul kompakt kialakítása miatt közvetlenül az LCD hátuljára forrasztható.
- Cím beállítása jumperekkel: Az A0, A1, A2 jumperek forrasztásával egyedi I²C cím állítható be, így több LCD is használható egy buszon.
- Kontraszt beállítása: A trimmer potméterrel a kijelző kontrasztja használat közben állítható.
❓ Gyakori kérdések (GYIK)
- Hány GPIO lábat takarít meg a PCF8574 I2C LCD adapter modul?Az adapter használatával az LCD 8 adat- és vezérlővonala helyett mindössze 2 adatvezetéket (SDA, SCL) kell csatlakoztatni, így jelentősen csökken a GPIO igény.
- Milyen LCD típusokkal kompatibilis ez a PCF8574 adapter modul?A modul 1602 (2 sor, 16 karakter) és 2004 (4 sor, 20 karakter) típusú, HD44780 vezérlőchipre épülő LCD kijelzőkkel kompatibilis.
- Milyen Arduino könyvtárral programozható a PCF8574 I2C LCD adapter?A LiquidCrystal_I2C könyvtár Arduino-hoz a legelterjedtebb megoldás, amellyel egyszerűen vezérelhető az LCD szövegmegjelenítés és háttérvilágítás.
