PC817 Optocsatoló modul 1-csatornás (Galvanikus leválasztó, 3-5V / 1.8-24V)
- Vezérlő IC: PC817 optocsatoló
- Csatornák száma: 1
- Opto (bemeneti) oldal: 3–5 V
- Tranzisztor (kimeneti) oldal: 1,8–24 V
1 csatornás optocsatoló modul – PC817, galvanikus leválasztás, DIN sínes szereléssel
Ez az 1 csatornás PC817 optocsatolós leválasztó modul egy vezérlőoldali jelet (pl. Arduino/ESP32 3,3-5V, PLC kimenet, logikai jel) galvanikusan leválaszt egy másik áramkörtől, fényen keresztül átvitt jellel. A DIN sín tartóval ellátott modul kifejezetten praktikus ipari vezérlőszekrényes szerelésekhez. Fontos: ez jel-leválasztásra való, nem teljesítmény kapcsolásra – motor, mágnesszelep vagy relé közvetlen meghajtásához külön tranzisztor/MOSFET/relé/SSR szükséges.
💡 Miért érdemes ezt az optocsatoló modult választani?
- 🔗 Galvanikus leválasztás A PC817 optocsatoló védi a vezérlő elektronikát, csökkenti a zajt és a földhurkot.
- ⚡ 3-5V bemeneti kompatibilitás Közvetlenül illeszthető Arduino/ESP32 és egyéb 5V-os logikai jelekhez.
- 🔌 Egyszerű, 1 csatornás bekötés Gyors integrálás prototípusba vagy ipari vezérlődobozba.
- 🛠️ DIN sín tartó Rendezett, szekrénybe illeszthető szerelést tesz lehetővé.
📊 Műszaki adatok
| Vezérlő IC | PC817 optocsatoló |
|---|---|
| Csatornák száma | 1 |
| Opto (bemeneti) oldal | 3-5 V |
| Tranzisztor (kimeneti) oldal | 1,8V-24V |
| Kimenet típusa | Fototranzisztor, jellemzően open collector |
| Szerelés | DIN sín tartóval |
| Csomag tartalma | 1× PC817 optocsatoló modul, DIN sín tartóval |
🔍 A legfontosabb paraméterek
- PC817Optocsatoló IC
- 1 csatornaKivitel
- 3-5VBemeneti oldal
- 1,8-24VKimeneti oldal
💡 Mire használható?
-
Mikrovezérlő védelme Arduino/ESP32 védelme ipari jelek és zajos környezet hatásaitól.
-
PLC jelillesztés PLC be- és kimenetek illesztésére, külön földön lévő rendszerek biztonságos összekötésére.
-
Zajos környezetben jelátvitel Motorvezérlők, inverterek, relék közelében stabilabb jelátvitelre.
-
Földhurok megszüntetése Két, eltérő tápegységes rendszer biztonságos, leválasztott összekötésére.
🛡️ Előnyök és funkciók
-
Valódi galvanikus leválasztás: A bemeneti és kimeneti oldal között nincs közvetlen elektromos kapcsolat, csak fényjel viszi át az információt.
-
Hibavédelem: Ha a terhelés oldalon hiba történik, kisebb eséllyel viszi magával a vezérlő elektronikát.
-
Rugalmas bemeneti kompatibilitás: A 3-5V-os bemenet miatt közvetlenül vezérelhető Arduino, ESP32 vagy más logikai szintű forrásról.
-
Ipari szerelésre optimalizált: A DIN sín tartó rendezett, szekrénybe illeszthető telepítést tesz lehetővé.

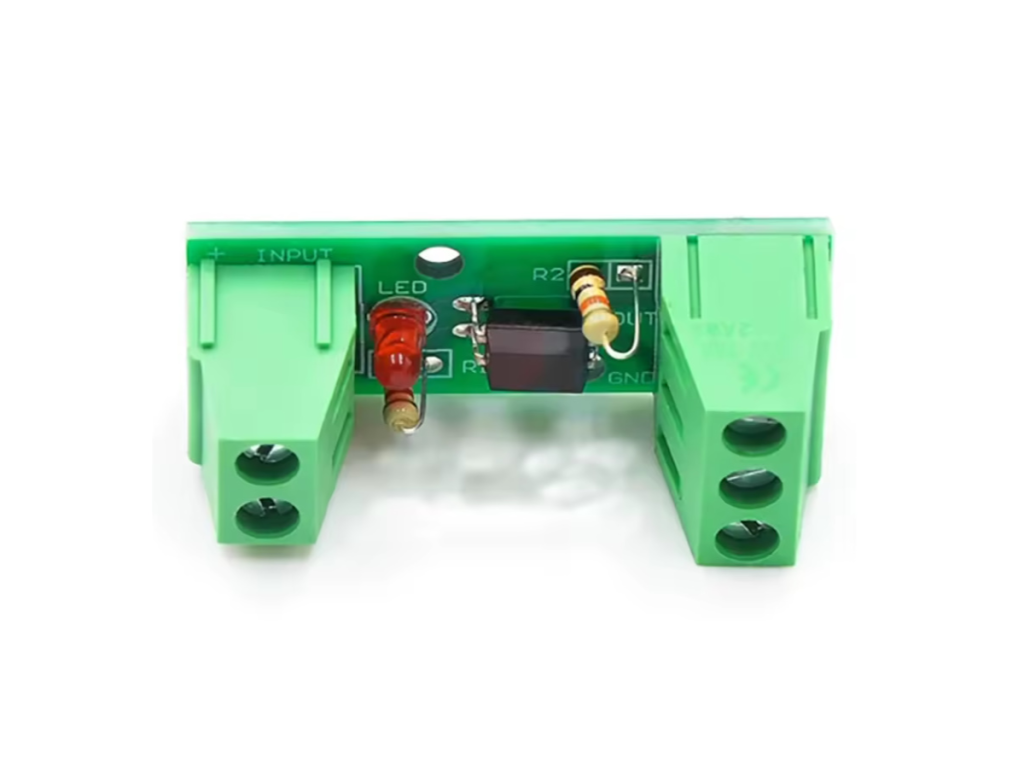

🔌 Bekötés és kezelőszervek
| Bemeneti csatlakozó (bal, 2 pólusú) | A vezérlőoldali jel (+ / –) csatlakoztatása az optocsatoló LED oldalára |
|---|---|
| OUT | A kimeneti (fototranzisztor) oldal open collector jelkimenete |
| GND (kimeneti oldal) | A kimeneti oldal földpontja |
| Kimeneti csatlakozó (jobb, 3 pólusú) | A kimeneti oldal tápfeszültsége, jelkimenete (OUT) és földje (GND) egy csatlakozóblokkban |
⚠️ Mire kell figyelni a használat során?
-
Nem alkalmas közvetlen teljesítmény-kapcsolásra: A PC817 kimenete önmagában kevés motor, mágnesszelep vagy relé közvetlen meghajtásához, ehhez külön tranzisztor/MOSFET/relé/SSR szükséges.
-
Pull-up ellenállás szükségessége: A kimeneti (open collector) oldalon a legtöbb alkalmazásnál pull-up ellenállásra van szükség a megfelelő jelszinthez.
-
Bemeneti polaritás betartása: A bemeneti oldal + és – kivezetéseinek felcserélése az optocsatoló LED-je miatt hibás vagy hiányzó jelátvitelt okoz.
-
PLC oldali feszültségszint egyeztetése: 24V-os PLC logikánál ellenőrizd, hogy a modul kimeneti oldala és az esetleges előtét/illesztés megfelel-e az adott PLC bemenet elvárásainak.
-
Nem ideális nagysebességű jelekhez: A PC817 nem a leggyorsabb optocsatoló, digitális jelekhez, relévezérléshez, alacsony-közepes frekvenciájú PWM-hez alkalmas, nagy sebességű adatbuszhoz nem ajánlott.
🧩 Használati tippek
-
Külön földelt rendszerek összekötése: Kihasználhatod, hogy a bemeneti és kimeneti oldalnak nem kell közös GND-vel rendelkeznie, így két, eltérő földű rendszer is biztonságosan összeköthető.
-
DIN sínre szerelés: Vezérlőszekrénybe építésnél használd ki a mellékelt DIN sín tartót a rendezett, könnyen karbantartható kábelezéshez.
-
Tesztelés terhelés nélkül: Éles rendszerbe kötés előtt érdemes a modult multiméterrel, terhelés nélkül tesztelni a bemeneti jel és a kimeneti válasz ellenőrzésére.
❓ Gyakori kérdések (GYIK)
-
🔗 Mit jelent az optocsatoló/optoizolátor?Olyan alkatrész, amely fényen keresztül továbbítja a jelet, így a bemeneti és kimeneti oldal elektromosan teljesen leválasztott egymástól.
-
⚡ Milyen bemeneti feszültséggel vezérelhető?A modul bemeneti (opto) oldala 3-5V-os logikai jelekkel vezérelhető, így Arduino és ESP32 mellé is közvetlenül illeszthető.
-
🏭 Alkalmas PLC jelillesztésre?Igen, kifejezetten hasznos PLC jelleválasztásra; 24V-os PLC logikánál a kimeneti oldal és az esetleges illesztés kompatibilitását ellenőrizni kell.
-
Nem, a PC817 kimenete önmagában kevés áramot ad, motor vagy relé meghajtásához külön tranzisztoros/MOSFET-es vagy relémodulos illesztés szükséges.
-
🔌 Kell közös földpont a bemeneti és kimeneti oldal között?Nem, ez a galvanikus leválasztás lényege: a két oldal külön földön is lehet, közvetlen elektromos kapcsolat nincs közöttük.
-
📦 Mit tartalmaz a csomag?A csomag 1 db PC817 optocsatoló modult tartalmaz, DIN sín tartóval felszerelve.
