Optocsatoló leválasztó modul 230V AC – PLC és mikrokontrolleres bemenetre
- Termék típusa: Optocsatoló leválasztó modul
- Bemenet: 230V AC
- Kimenet: NPN jellegű alacsony / magas szint
- Tápfeszültség (logikai oldal): 3V – 5V DC vagy PLC 24V
Optocsatoló leválasztó modul 230V AC – PLC és mikrokontrolleres bemenetre

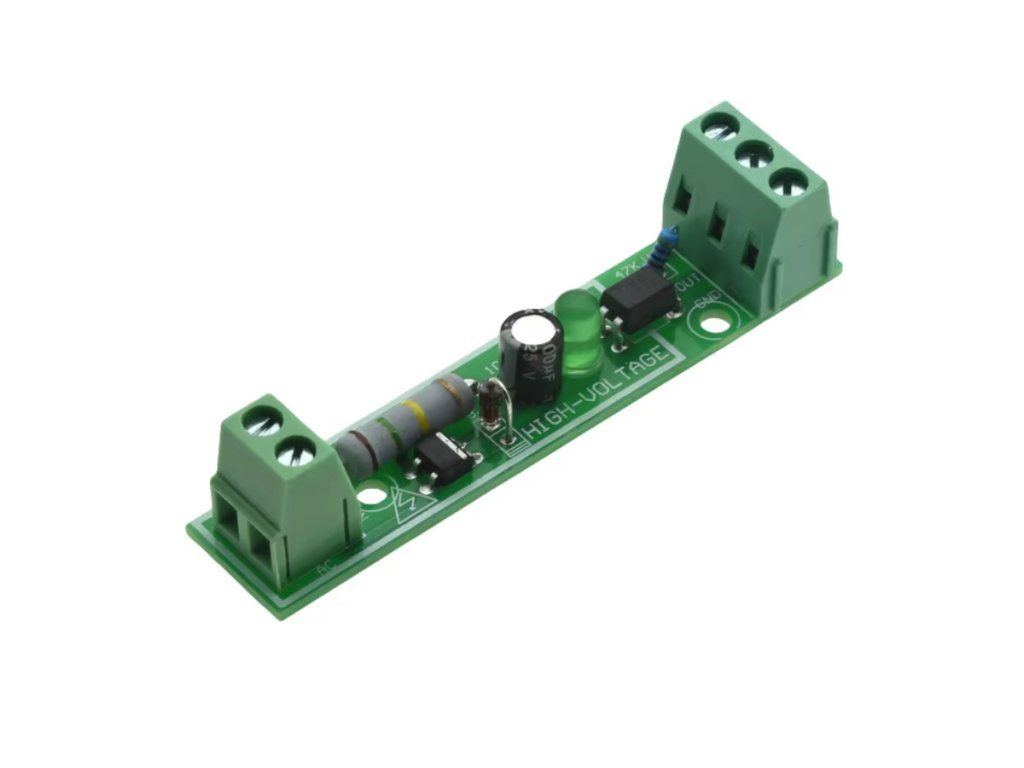

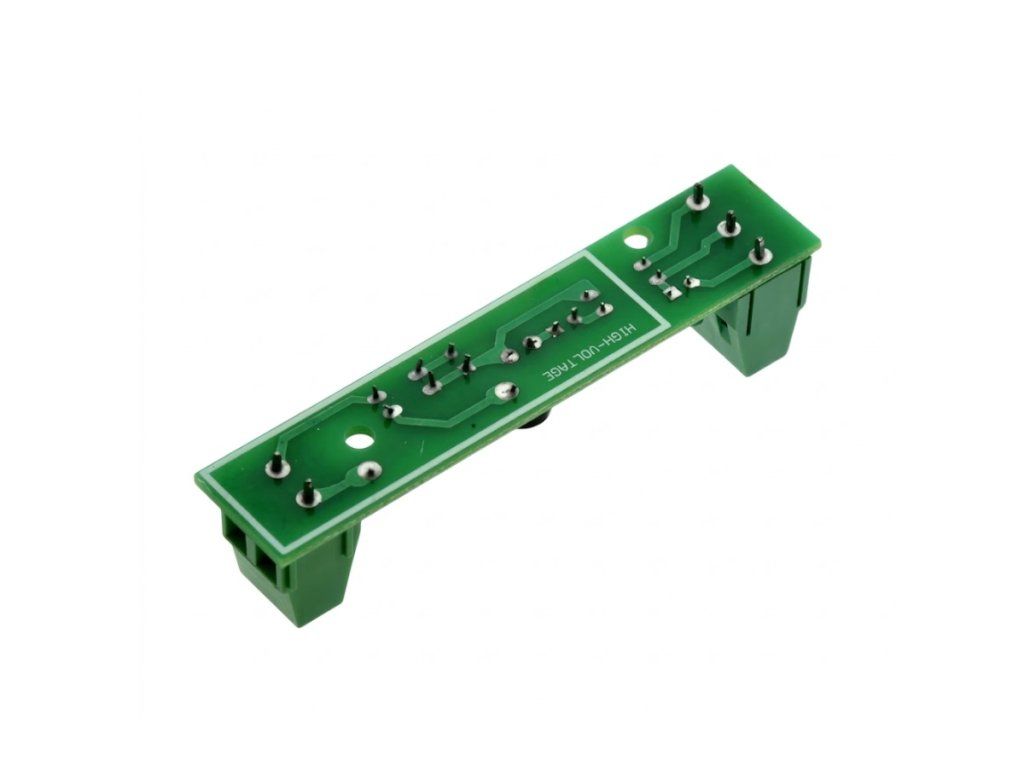

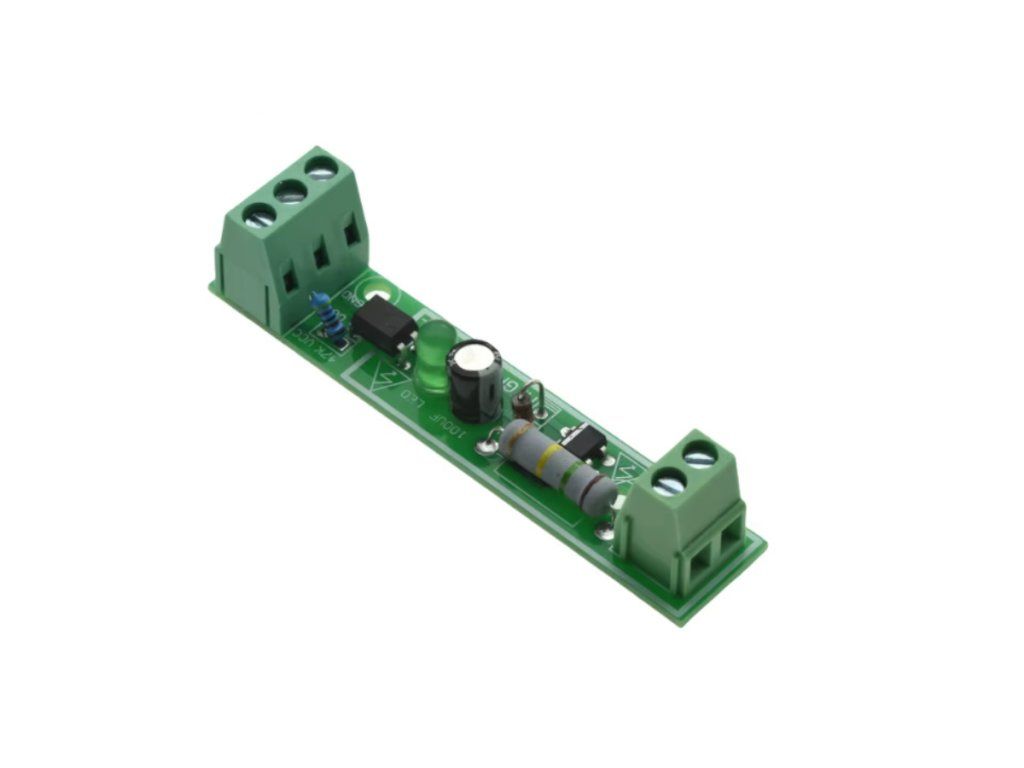

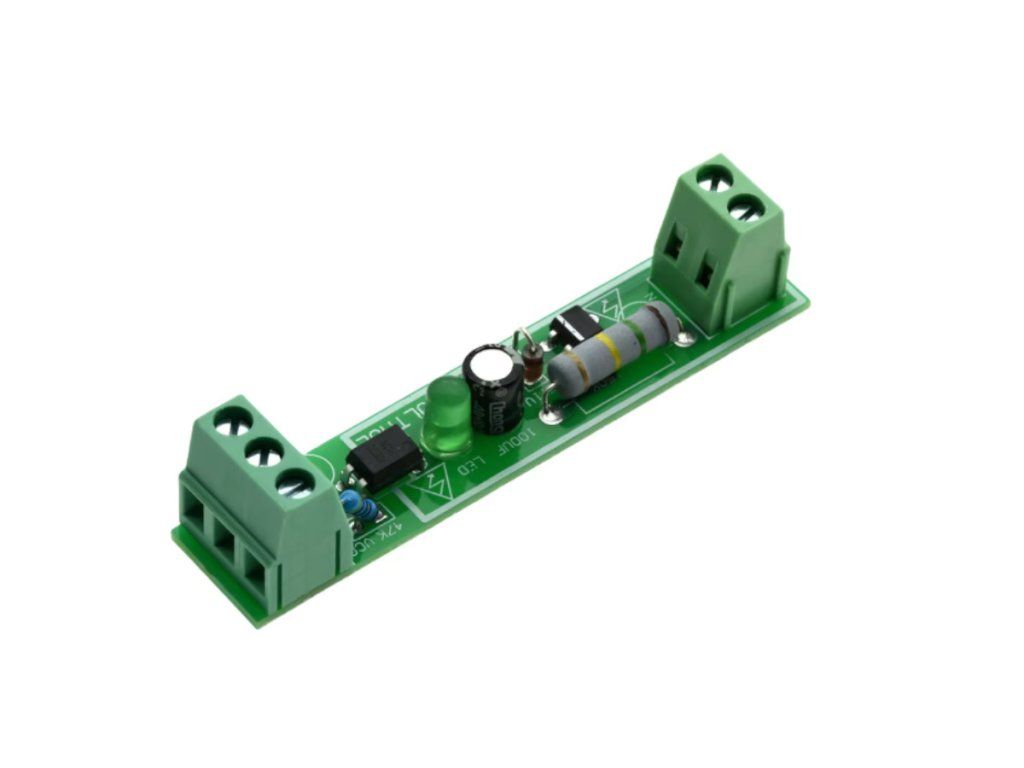

230V AC bemenetre tervezett optocsatoló leválasztó modul, amely a hálózati feszültség jelenlétét TTL vagy PLC 24V kompatibilis NPN kimenetre alakítja. Galvanikus leválasztással biztonságosan illeszthető Arduino, ESP32 és egyéb mikrokontrolleres bemenetekhez vagy ipari PLC rendszerekhez. Állapotjelző LED-del.
💡 Miért érdemes ezt az optocsatoló modult választani?
- ⚡ 230V AC jelenlét érzékelés Megállapítja, hogy van-e hálózati feszültség a bemeneten.
- 🔒 Galvanikus leválasztás Az optocsatoló elválasztja a hálózati oldalt az alacsony feszültségű elektronikától.
- 🧠 TTL / PLC kompatibilis kimenet Mikrokontrollerhez és 24V PLC bemenethez is könnyen illeszthető.
- 💡 Állapotjelző LED A bemeneti 230V jelenlétét vizuálisan is mutatja.
📊 Műszaki adatok
| Termék típusa | Optocsatoló leválasztó modul |
|---|---|
| Bemenet | 230V AC |
| Kimenet | NPN jellegű alacsony / magas szint |
| Tápfeszültség (logikai oldal) | 3V – 5V DC vagy PLC 24V |
| Kimeneti jel | TTL szint érzékelhető mikrokontrollerrel |
| Csatlakozás | 2P bemenet / 3P kimenet |
| Felhasználás | PLC, mikrokontroller, ipari vezérlés |
🔍 A legfontosabb paraméterek
- 230V ACBemenet
- TTLKimenet
- OptocsatolóLeválasztás
- PLCKompatibilis
💡 Mire használható?
- Ipari vezérlés230V jelenlét figyelése PLC vagy vezérlő bemenethez.
- Mikrokontrolleres projektekHálózati feszültség állapotának biztonságos érzékelése.
- AutomatizálásGépek, relék és elektromos rendszerek visszajelzéséhez.
- Feszültségfigyelés230V AC jelenlét vagy hiány monitorozása.
🛡️ Előnyök és funkciók
- Automatikus jelátalakítás: 230V AC jelenlétekor a bemeneti LED világít, az optocsatoló bekapcsol, és a kimeneten alacsony szint jelenik meg.
- Feszültséghiány jelzése: 230V hiányában a LED nem világít, az optocsatoló kikapcsol, a felhúzó ellenállás pedig magas szintet biztosít.
- Egyszerű mikrovezérlős illesztés: A 3P csatlakozó közvetlenül kapcsolható MCU bemenetre vagy PLC jelszintre.
- Galvanikus leválasztás biztonsága: A hálózati és a vezérlő oldal galvanikusan el van választva egymástól.
⚠️ Mire kell figyelni a használat során?
- Érintésvédelem: A 230V AC bemenet életveszélyes, használat közben fokozott körültekintés szükséges.
- Bekapcsolt állapotban ne érintsd: A fehér doboz belsejében lévő részek áram alatt lehetnek.
- Kimeneti logika: 230V jelenlétében alacsony szint, hiányában magas szint jelenik meg a kimeneten.
🔌 Bekötési útmutató
| Csatlakozási pont | Funkció |
|---|---|
| 2P csatlakozó | 230V AC hálózati bemenet csatlakoztatására szolgál |
| 3P csatlakozó | A vezérlő oldali kapcsolat (TTL vagy PLC kimenet) csatlakoztatására szolgál |
❓ Gyakori kérdések (GYIK)
- Mire való ez a 230V optocsatoló leválasztó modul?A hálózati 230V AC feszültség jelenlétét érzékeli, és azt alacsony feszültségű TTL vagy PLC vezérlőjelre alakítja, galvanikusan elválasztva a két oldalt.
- Milyen mikrokontrollerhez csatlakoztatható ez az optocsatoló modul?Arduino, ESP32, STM32 és más 3–5V-os MCU bemenetre közvetlenül, vagy 24V PLC jelszintre illeszthető.
- Hogyan jelzi az optocsatoló modul, hogy 230V jelen van?A modulon lévő LED megvilágítja, ha a bemeneten 230V AC feszültség van jelen, és a kimenet alacsony szintre vált.
