PC817 optocsatoló IC – galvanikus leválasztáshoz, max 35V
- Típus: PC817
- Disszipációs teljesítmény: 200mW
- Tápfeszültség: max 35V
PC817 optocsatoló IC – galvanikus leválasztáshoz, 6-35V

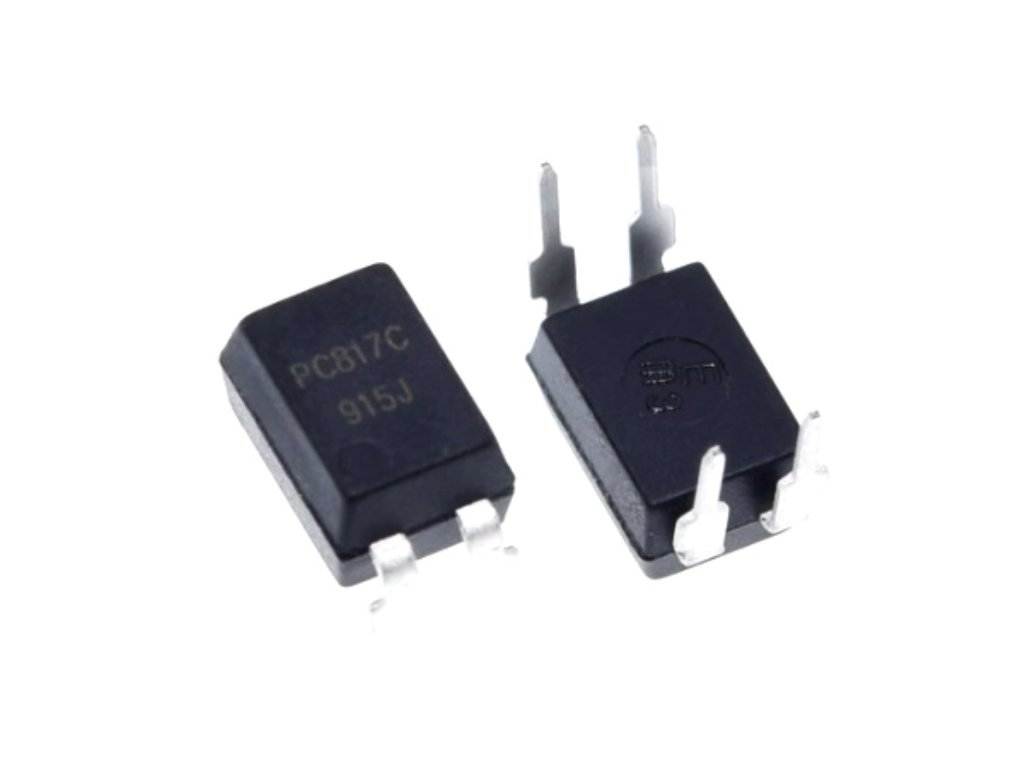

PC817 egycsatornás optocsatoló IC, amelyben egy LED és egy fototranzisztor található egy átlátszatlan tokban. Disszipációs teljesítmény 200mW, üzemi feszültség 6–35V. Teljes galvanikus leválasztást biztosít vezérlő és vezérelt áramkör között – ideális relé, PLC és mikrokontrolleres ipari illesztéshez.
💡 Miért érdemes ezt az optocsatoló IC-t választani?
- 🔒 Teljes galvanikus leválasztás A vezérlő és a vezérelt áramkör között teljes elektromos szigetelést biztosít.
- 📦 Kompakt, univerzális kivitel Kis helyigényű, olcsó megoldás, SMD és DIP tokozásban is elérhető.
- 🛡️ Zaj- és földhurok-védelem Védelmet nyújt zaj, tüskék és földhurok ellen, ipari és erősáramú hálózatokban is.
- 🔌 Egyszerű illesztés Bármely mikrokontrollerhez, logikai áramkörhöz vagy reléhez könnyen illeszthető.
📊 Műszaki adatok
| Termék típusa | PC817 egycsatornás optocsatoló IC, LED és fototranzisztor egy tokban |
|---|---|
| Disszipációs teljesítmény | 200mW, LED és tranzisztor összesített maximális teljesítménye |
| Tápfeszültség (vezérelt oldal) | 6–35V |
| Vezérlési áram | tipikusan 5–20mA a LED meghajtásához |
| Kimenet típusa | nyitott kollektoros kimenet, relé vagy digitális bemenet vezérlésére |
| Szigetelési szint | több ezer V a bemenő és kimenő oldal között |
| Tokozás | DIP-4 és SMD-4 kivitel |
| Élettartam | hosszú élettartam, nagyfokú megbízhatóság |
🔍 A legfontosabb paraméterek
- 200mWDisszipációs teljesítmény
- 6–35VTápfeszültség
- 5–20mAVezérlési áram
- több ezer VSzigetelési szint
💡 Mire használható?
- Tápegység-vezérlés és feszültségfigyelés Tápegységek vezérlése, feszültségfigyelés, nagyfeszültségű jel leválasztása.
- Mikrokontrolleres interfészek Mikrokontrolleres és számítógépes interfészekhez.
- Relé- és PLC-illesztés Relé meghajtása, PLC illesztés, ipari berendezésekhez.
- Zajos hálózatok és automatizálás Zajos, külön földelt hálózatú rendszerek galvanikus leválasztásához, háztartási és ipari automatizáláshoz, motorvezérléshez, érzékelős jeltovábbításhoz.
🛡️ Előnyök és funkciók
- Teljes galvanikus leválasztás: A vezérlő és a vezérelt áramkör között teljes elektromos szigetelést biztosít.
- Kis helyigény, alacsony ár: Univerzális, kompakt kialakítású áramköri elem.
- Zaj- és földhurok-védelem: Védelmet nyújt zaj, tüskék és földhurok ellen, különösen ipari vagy erősáramú hálózatban.
- Egyszerű illesztés: Bármely mikrokontroller, logikai áramkör vagy relé vezérelhető vele.
- Biztonságos működés: Meghibásodás esetén sem vezet át veszélyes feszültséget.
- Rugalmas jelvezérlés: Sokféle logikai jellel, akár PWM-mel vagy gyors kapcsolással is használható.
⚠️ Mire kell figyelni a használat során?
- Előtétellenállás szükséges: A LED oldalát mindig megfelelő előtétellenállással kell táplálni, például 5V-nál tipikusan 330–470Ω, közvetlenül ne köss feszültségre.
- Pull-up ellenállás ajánlott: A tranzisztor kimenetet digitális rendszerekben célszerű pull-up ellenállással kiegészíteni.
- Teljesítmény- és áramkorlát betartása: A tokon belüli szigetelés több ezer V-ig garantált, de a megadott teljesítmény- és áramértékeket nem szabad túllépni.
- Sebességkorlát: Precíziós, nagysebességű átvitelhez válassz gyorsabb típusú optocsatolót, a PC817 általános célra megfelelő.
- Tápfeszültség figyelembevétele: A 6–35V-os tápfeszültség általában a vezérelt oldalra vonatkozik, a tranzisztor kizárja a nagy tápfeszültséget magán.
🔌 Bekötési útmutató
| Csatlakozási pont | Funkció |
|---|---|
| LED oldal, bemenet | Vezérlőjel bevezetése megfelelő előtétellenállással, például 330–470Ω 5V-nál, tipikusan 5–20mA vezérlőárammal |
| Tranzisztor kimenet | Nyitott kollektoros kimenet, relé vagy digitális bemenet vezérlésére, digitális rendszerekben pull-up ellenállással |
| Tápfeszültség, vezérelt oldal | 6–35V |
🧩 Beépítési tippek
- Szabványos tokozás: A DIP-4 és SMD-4 kivitel egyaránt kompatibilis a szabványos NYÁK tervezéssel.
❓ Gyakori kérdések (GYIK)
- Mi az optocsatoló feladata?Két áramkör közötti teljes galvanikus leválasztást biztosít – a vezérlőjel fényen (LED) keresztül jut át a fototranzisztorba, így nincs közvetlen elektromos kapcsolat.
- Hogyan kell bekötni a PC817-et?A LED oldalra megfelelő előtétellenállást kell kötni (pl. 330-470Ω 5V-nál) a tranzisztor kimenethez pull-up ellenállás szükséges digitális rendszerekben.
- Milyen alkalmazásokhoz ideális a PC817?Mikrokontrolleres rendszerek és ipari/nagyfeszültségű oldalak közötti leválasztáshoz, relémeghajtáshoz, PLC illesztőhöz és zajos hálózatok digitális jelátadásához.
